Kẹp PCB có hàm lò xo hỗ trợ hàn linh kiện

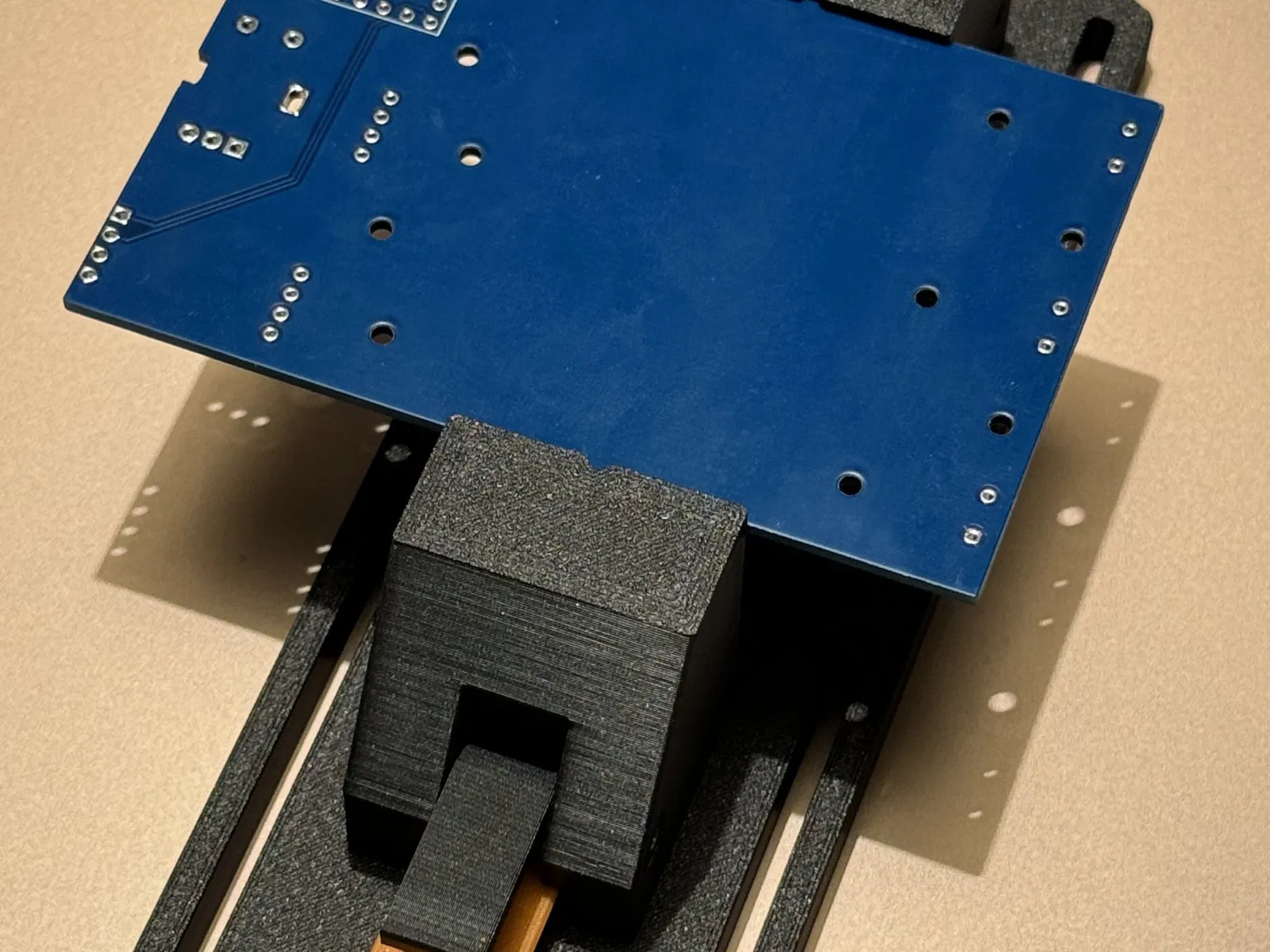

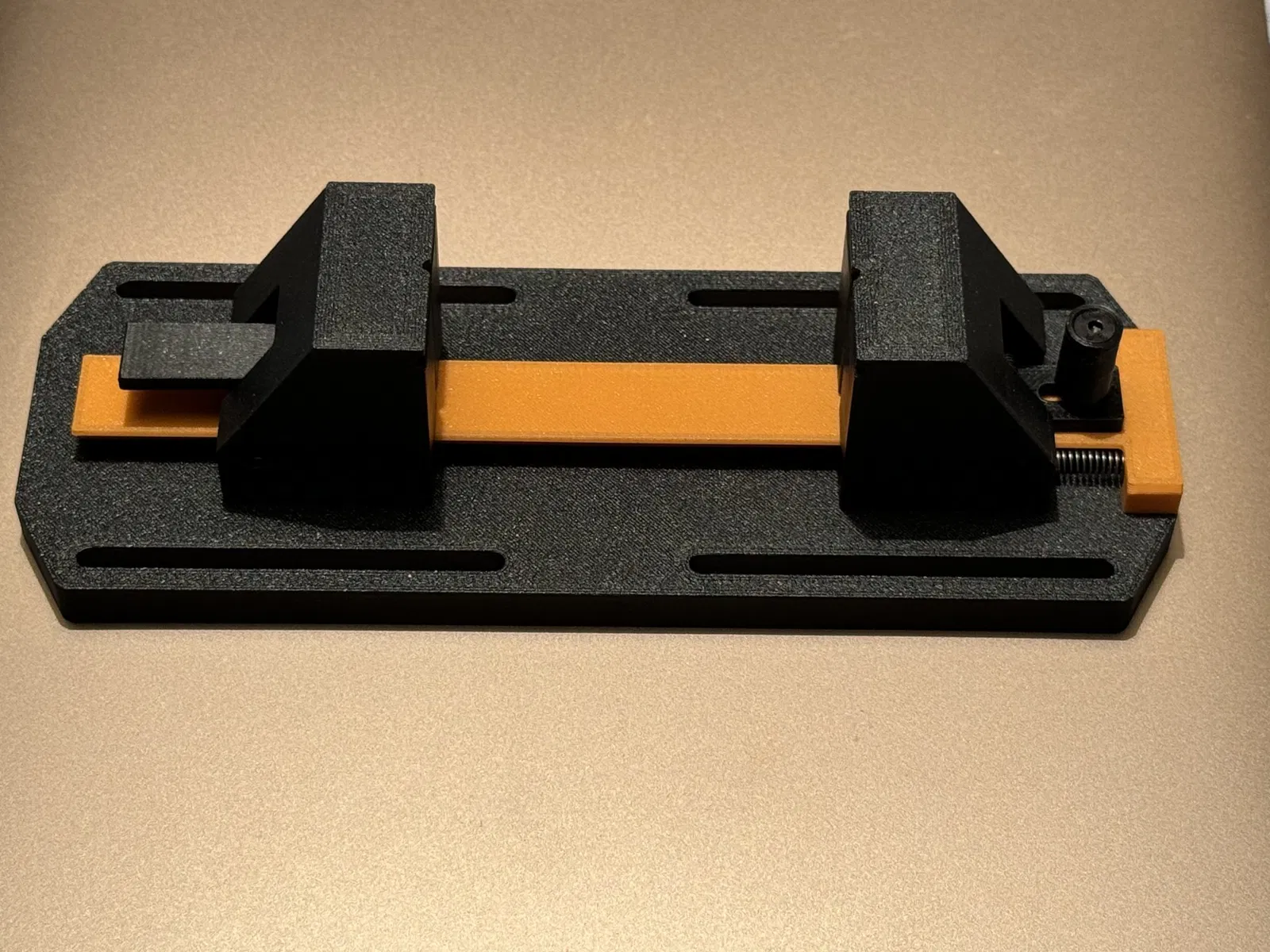

Một chiếc kẹp được thiết kế hoàn hảo để giữ bảng mạch PCB trong khi làm việc. Tháo kẹp đầu tự do, đặt bảng mạch PCB của bạn giữa các hàm kẹp và kẹp chặt lại. Hàm kẹp có lò xo sau đó giữ bảng mạch PCB chặt trong khi cho phép dễ dàng gỡ bỏ và lắp lại bất cứ khi nào bạn cần kiểm tra hàn của mình.

Bạn sẽ cần 3x30mm M3 bu lông chìm, 2x10mm M3 bu lông chìm (hoặc một ít keo siêu dính) và hai chiếc lò xo “bút”; lấy từ những chiếc bút bi trong ngăn kéo rác của bạn.

Xem tệp stl/3mf kết hợp để có định hướng lý tưởng; về cơ bản hãy in mọi thứ ngược lại để bề mặt dưới mịn màng chạm vào nhau.

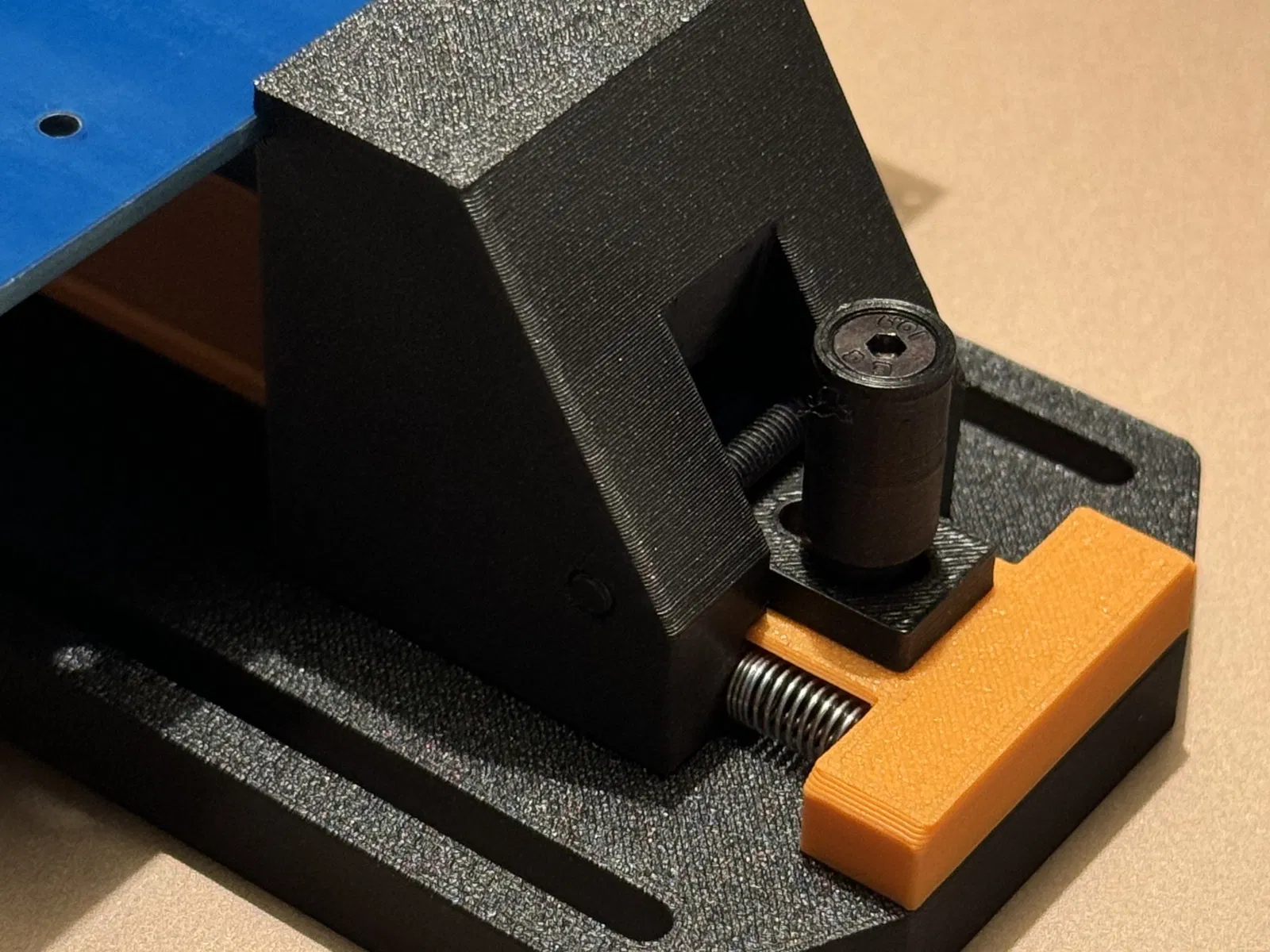

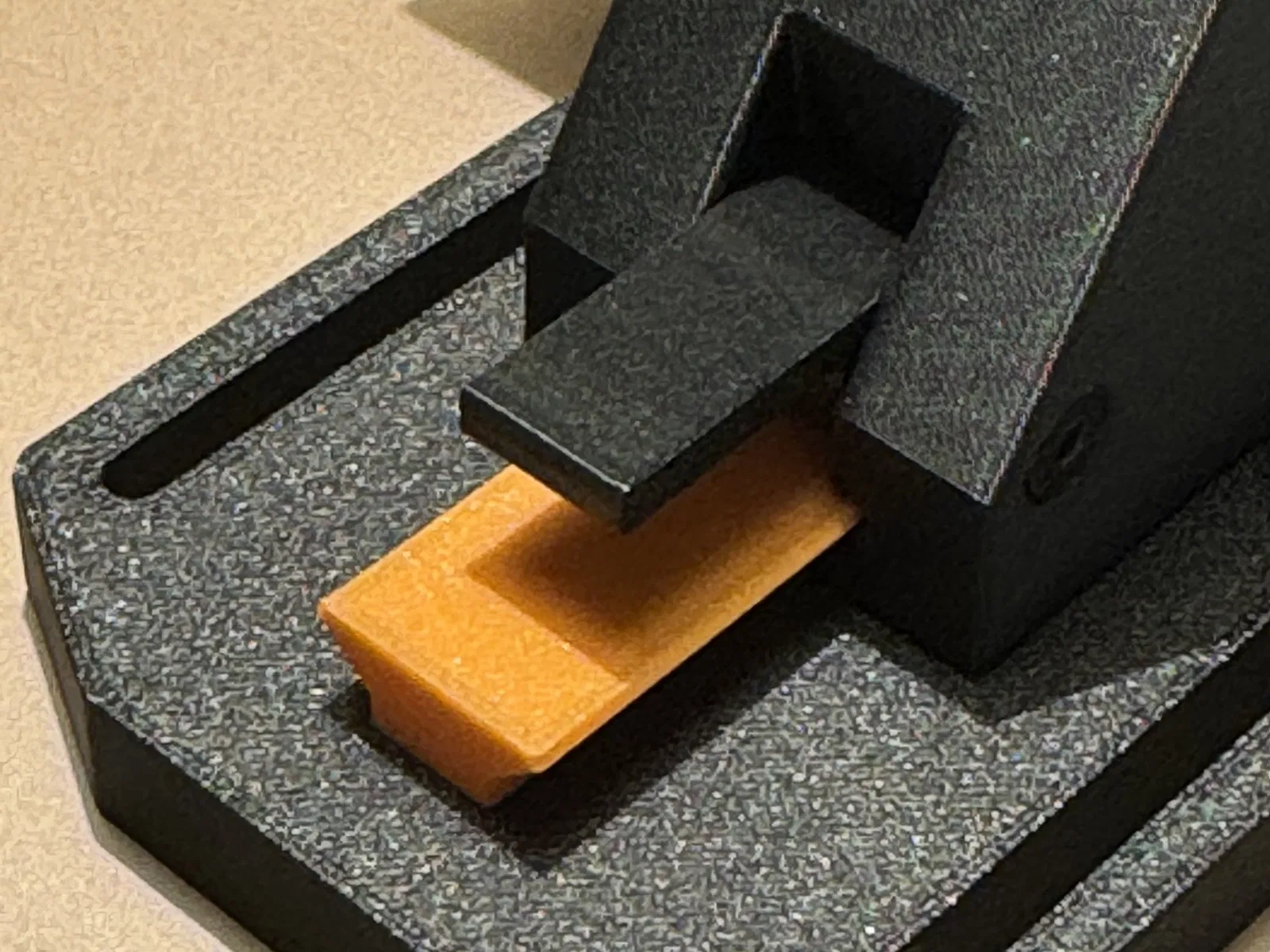

Cái tay cầm nhỏ trên hàm kẹp có lò xo là tùy chọn; nhưng giúp việc gỡ bỏ và lắp lại bằng một tay dễ dàng hơn. Tôi khuyên bạn nên dán một ít silicon vào đáy để ngăn nó trượt khi bạn làm việc.
