Khuôn cắt bột làm bánh gối (Dumpling Pastry Cutter) 75mm

Dumpling Pastry Cutter 75mm sâu 8mm, thiết kế để cắt vỏ bánh đúng size cho Dumpling Maker/Mould. Có 2 tab dày 4mm để xoay cắt và canh độ dày bột, kèm “Pusher” hỗ trợ đẩy bột ra khi bị kẹt.

👁️
898
Lượt Xem
❤️
14
Lượt Thích
📥
173
Lượt Tải
Cập Nhật Apr 22, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

Đây là Dumpling Pastry Cutter được làm riêng cho Dumpling Maker / Mould của mình, bạn có thể xem tại đây: Nhưng bạn cũng có thể dùng nó như một khuôn cắt bột 75mm.

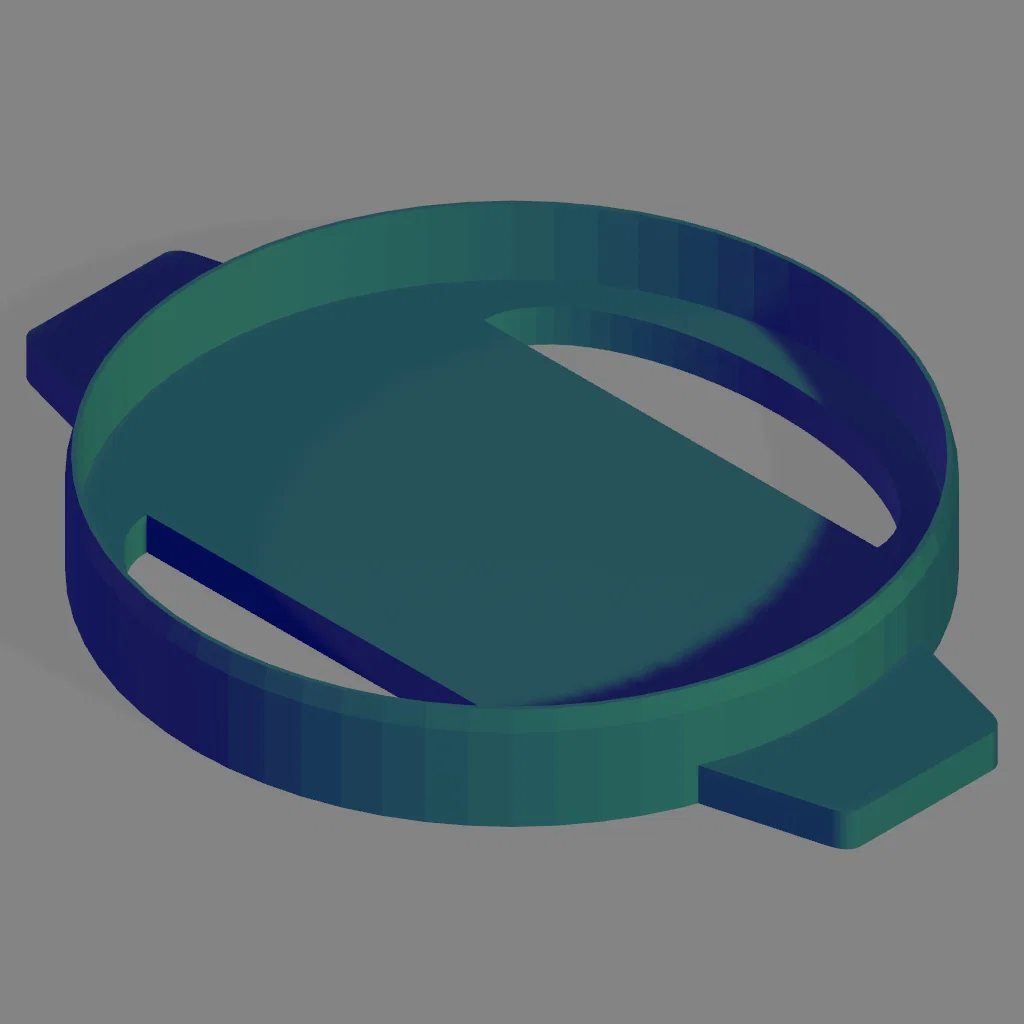

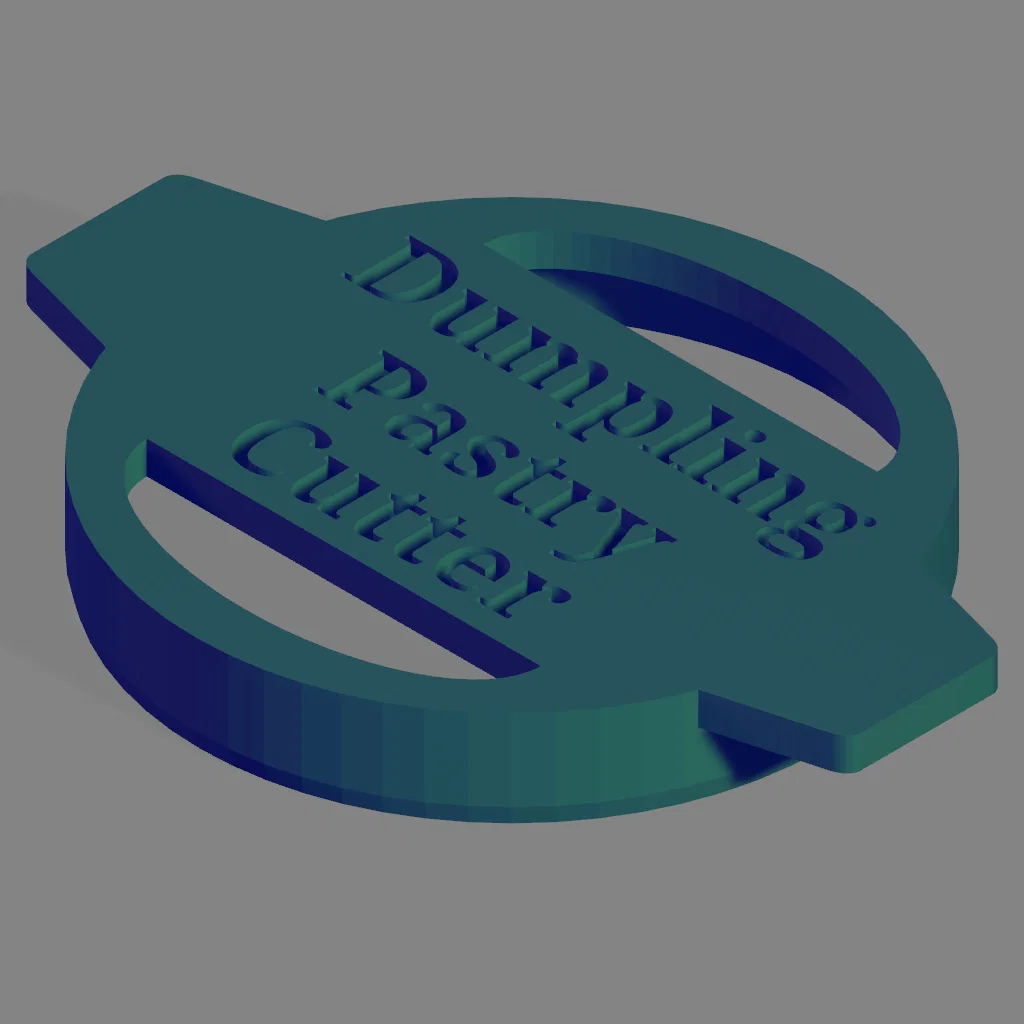

Nó sâu 8mm và đường kính 75mm để tạo miếng bột có kích thước chuẩn cho Dumpling Maker / Mould.

Hai cái tab nhô ra dùng để giúp nhấc khuôn cắt lên và xoay nhẹ để cắt dễ hơn. Đồng thời chúng dày 4mm và có thể đặt cạnh phần bột đã cán để làm “thước canh”, đảm bảo bột đủ mỏng. Bột không nên dày quá 4mm – phần sâu 8mm của khuôn cắt là để chừa khoảng không khí phía trên miếng bột bên trong khuôn, giúp lấy bột ra dễ hơn sau khi cắt.

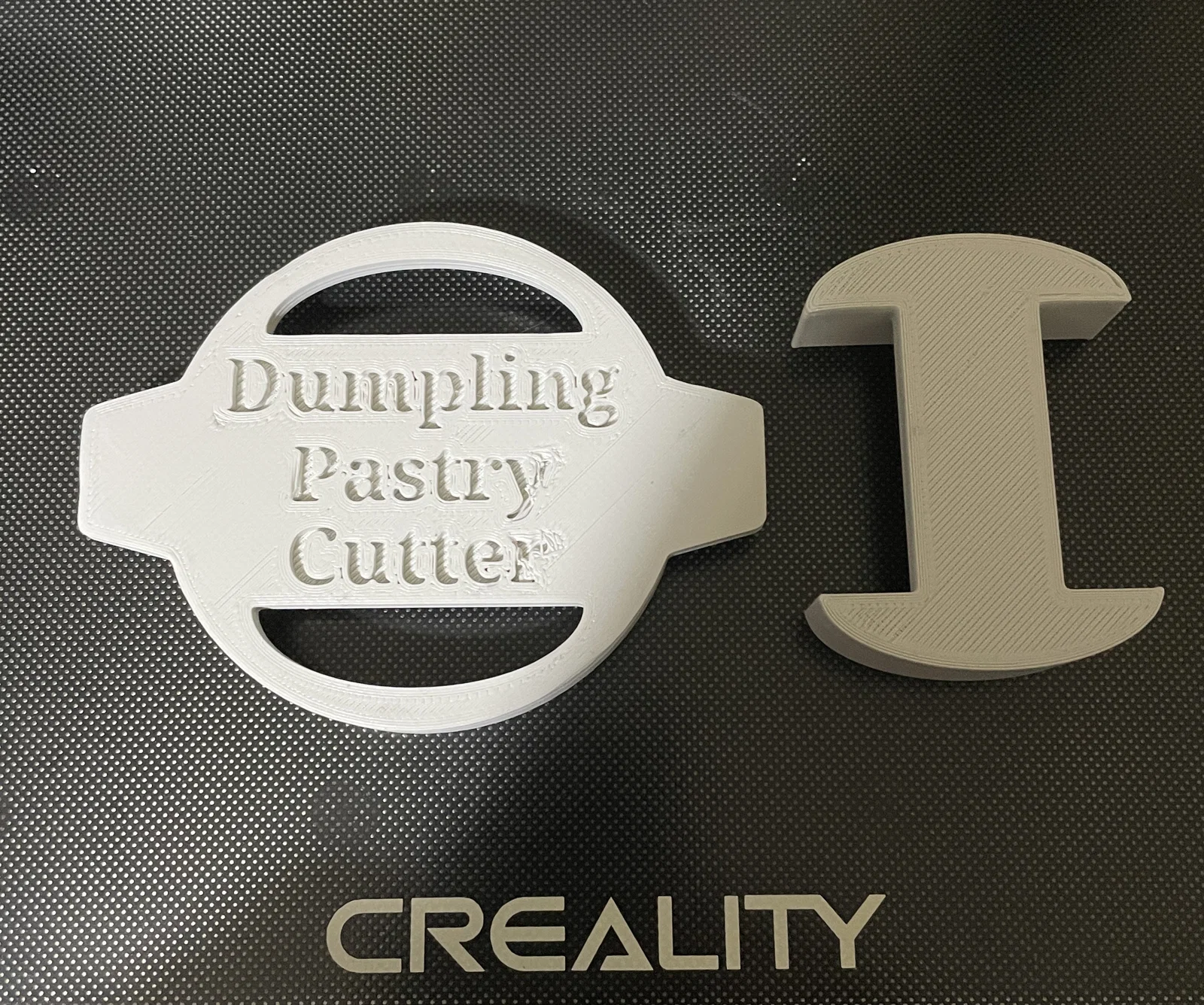

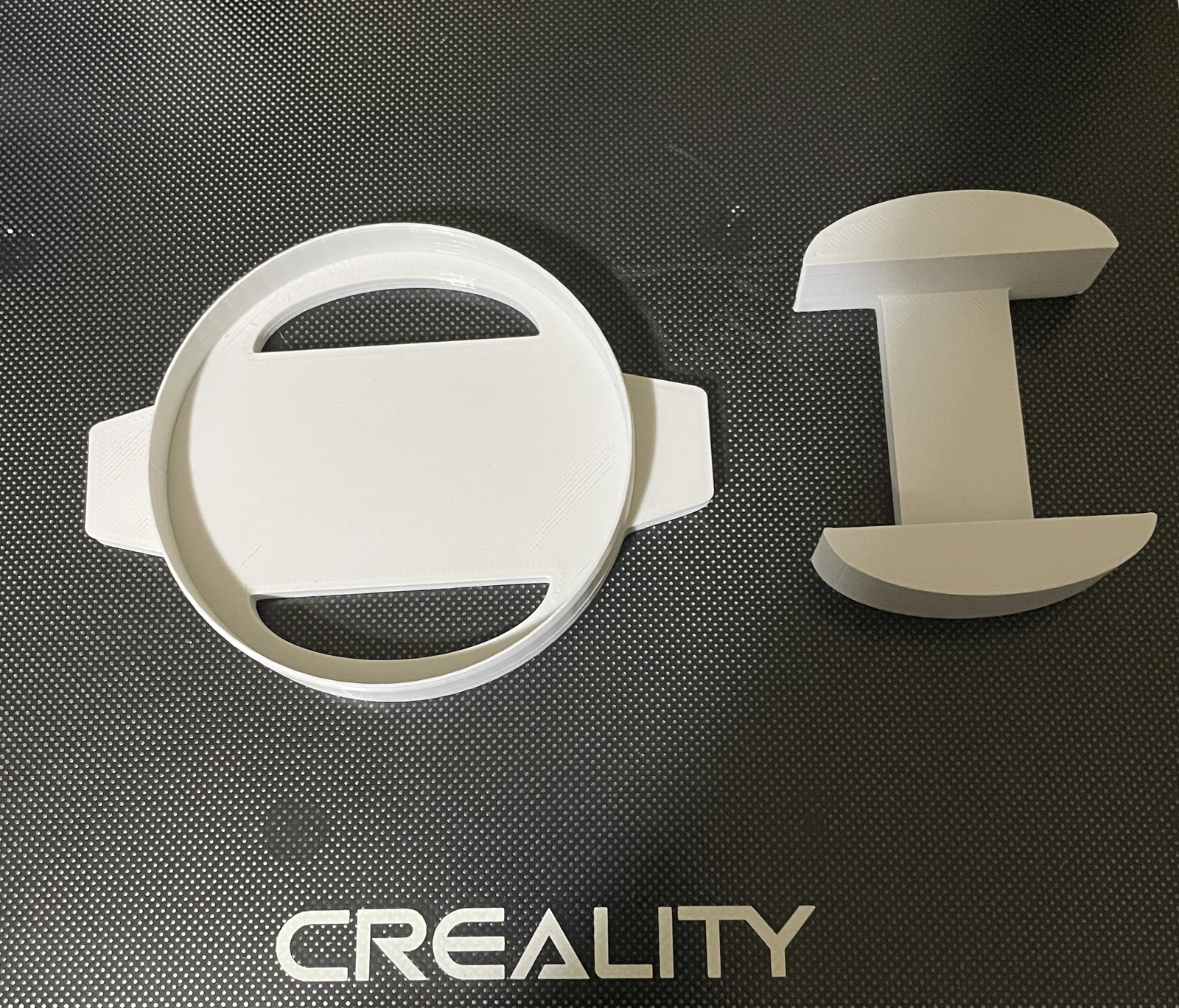

Mình cũng tạo thêm một cái ‘Pusher’ để đẩy miếng bột ra nếu nó bị kẹt trong khuôn cắt. Chỉ cần canh nó ngay trên miệng khuôn cắt rồi ấn xuống. Có thể bạn không cần tới, nhưng mình làm sẵn phòng khi cần.

Bạn có muốn được phép bán bất kỳ hoặc TẤT CẢ các bản in của mình đang đăng trên Printables.com không?
Nếu có thì bấm link 'buy me a coffee' bên dưới (hoặc bấm tại đây) và tham gia một trong các gói membership. Bạn sẽ có tuỳ chọn giấy phép thương mại theo tháng, theo năm hoặc trọn đời, kèm chứng nhận và các mẫu loyalty bonus (cả thương mại và phi thương mại). Các mục phi thương mại là model của bên thứ 3 có thể bạn cũng sẽ thích, gom lại chung một chỗ.
Gói trọn đời còn có các hạng mục thương mại độc quyền không có cho người khác, cùng toàn bộ loyalty bonus models.

Nếu bạn thích model của mình thì vui lòng bấm nút LIKE (Heart). Nếu bạn THẬT SỰ thích thì hãy mua cho mình một ly cà phê ở cuối trang. Cảm ơn nhiều.

Hướng dẫn in (Printing Instructions):

Mình in các món này bằng máy Creality CR-6 SE với Cura slicer 5.5.0 (có thể dùng máy/slicer khác).

Material: PLA

Manufacturer: Prima Value

Colour: Light Grey

Resolution: 0.2

Nozzle: 0.4mm

Print Speed: 80mm/s (First layer @ 50mm/s)

Nozzle Temperature: 210 Degrees

Bed Temperature: 65 Degrees

Infill: 10%

Supports: No

Skirt: Yes – x2

Brim: No

Raft: No

Chúc bạn in vui vẻ.
