Tấm mặt trước khung xương ProtoXtruder - Cải thiện tầm nhìn và giảm lỗi in

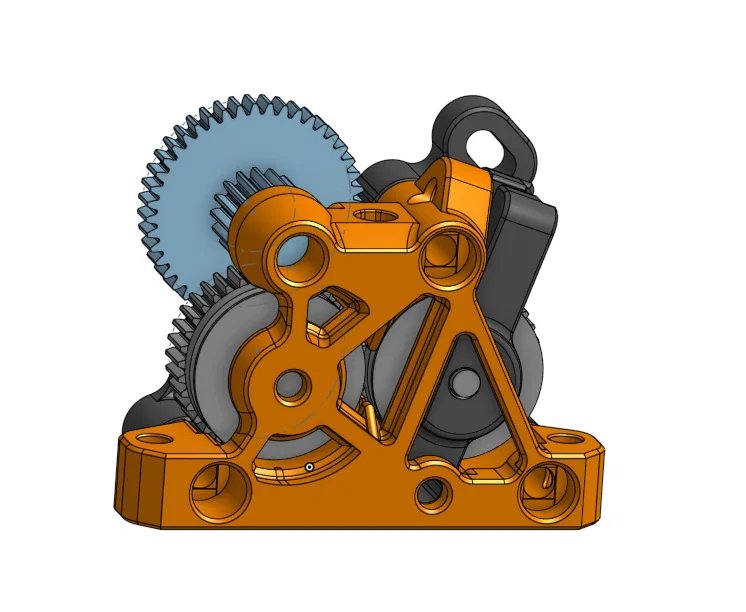

Tấm mặt trước khung xương cho ProtoXtruder (Skeletonised front plate)

Nếu anh em đang sử dụng máy in 3D với hệ thống extruder ProtoXtruder hoặc các dòng tương tự như Sherpa Mini, thì tấm mặt trước (front plate) dạng khung xương này là một nâng cấp cực kỳ đáng giá. Thay vì sử dụng những tấm mặt kín mít, thiết kế dạng "skeletonised" này giúp loại bỏ hoàn toàn các vấn đề về lỗi bridging (nhịp cầu) khó chịu khi in. Nhờ việc tối ưu hóa cấu trúc, nó không chỉ đảm bảo độ cứng cáp mà còn mang lại vẻ ngoài thẩm mỹ, hiện đại cho phần đầu đùn của máy.

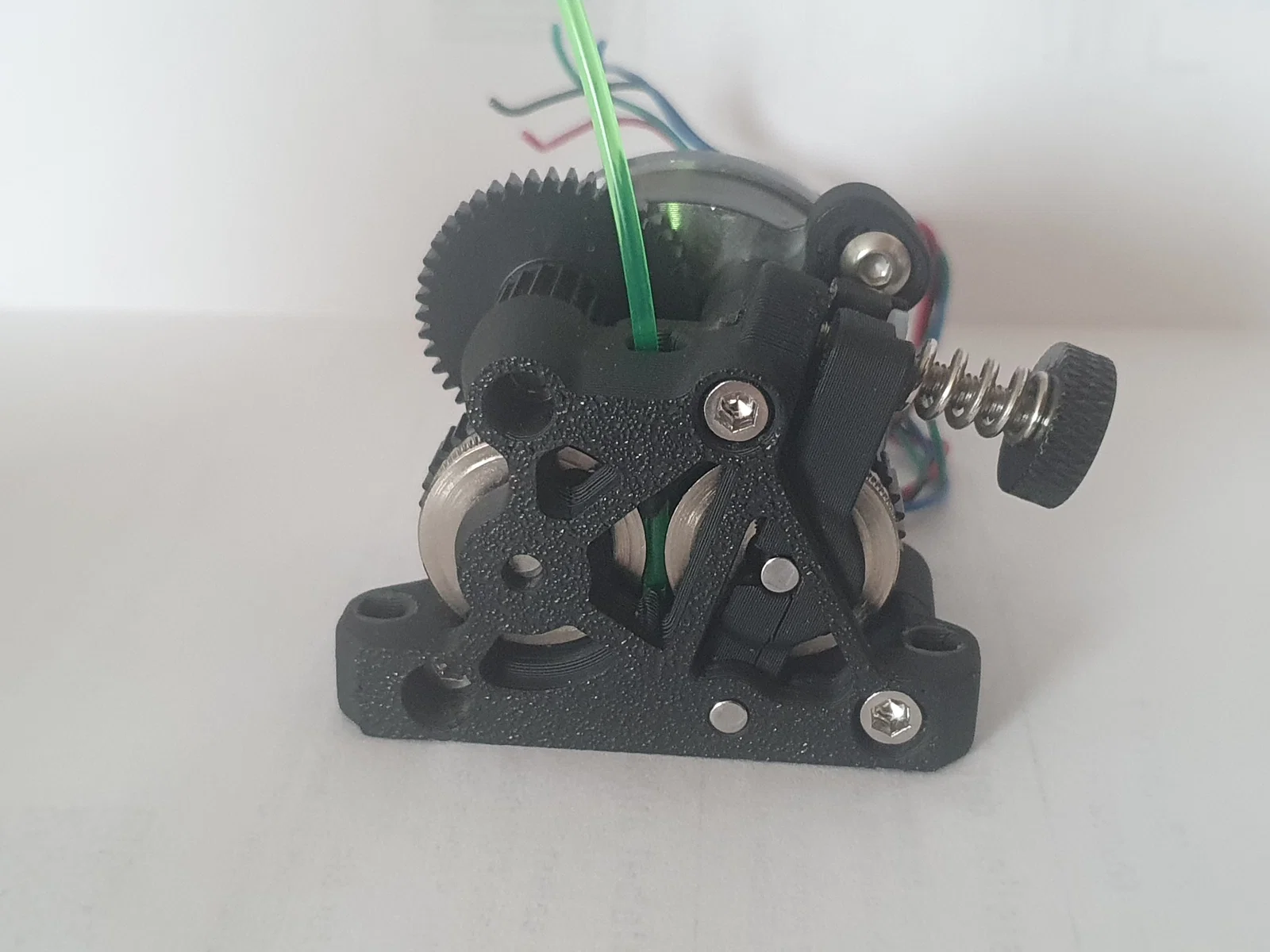

Điểm cộng lớn nhất của thiết kế này là khả năng khoe trọn cơ chế vận hành bên trong. Anh em có thể dễ dàng quan sát các bánh răng (gears) và đường đi của sợi nhựa (filament) một cách trực quan nhất. Việc này cực kỳ hữu ích khi cần kiểm tra nhanh xem sợi nhựa có bị kẹt hay bánh răng có vận hành trơn tru hay không mà không cần phải tháo rời toàn bộ vỏ bảo vệ. Nó giống như việc độ lại máy xe mà được khoe lốc máy vậy, nhìn vào là thấy mê ngay.

Khi in mẫu này, anh em cần lưu ý chọn loại vật liệu chịu nhiệt tốt như PETG, ABS hoặc ASA để đảm bảo độ bền lâu dài gần khu vực đầu in. Thiết kế dạng hở này đòi hỏi máy in của anh em phải được cân chỉnh tốt để bề mặt các khung xương được sắc nét, không bị xệ nhựa. Dưới đây là một số thông tin chi tiết về tính năng và lưu ý khi in ấn:

• Loại bỏ hoàn toàn các khu vực cần bridging, giúp in dễ dàng mà không cần nhiều hỗ trợ (support).
• Thiết kế tối giản, trọng lượng nhẹ nhưng vẫn giữ được sự chắc chắn cần thiết cho cụm extruder.
• Cho phép quan sát trực tiếp các bánh răng và sợi nhựa filament trong quá trình vận hành.
• Tương thích tốt với các hệ thống extruder dùng gear như Sherpa Mini hoặc các bản mod ProtoXtruder.
• Khuyên dùng nhựa PETG hoặc ABS với độ dày tường (wall loops) ít nhất 3-4 để đảm bảo chịu lực tốt.
• Nên sử dụng layer height từ 0.2mm trở xuống để các chi tiết khung xương trông mịn màng và thẩm mỹ hơn.
• Kiểm tra kỹ sự khớp nối với các ốc vít hiện có để đảm bảo mọi thứ được siết chặt, tránh rung lắc trong quá trình in tốc độ cao.

Đây là một bản mod nhỏ nhưng mang lại hiệu quả cực kỳ lớn, vừa giúp máy in ổn định hơn, vừa tạo điểm nhấn cá tính cho chiếc máy in 3D yêu quý của anh em. Chúc mọi người có những bản in thật ưng ý và sớm nâng cấp được chiếc extruder của mình nhé!
