Đồ chơi fidget 3 trụ xoắn bánh răng (Print-In-Place, có supports)

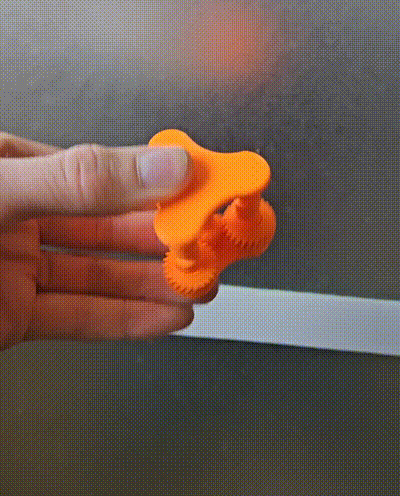

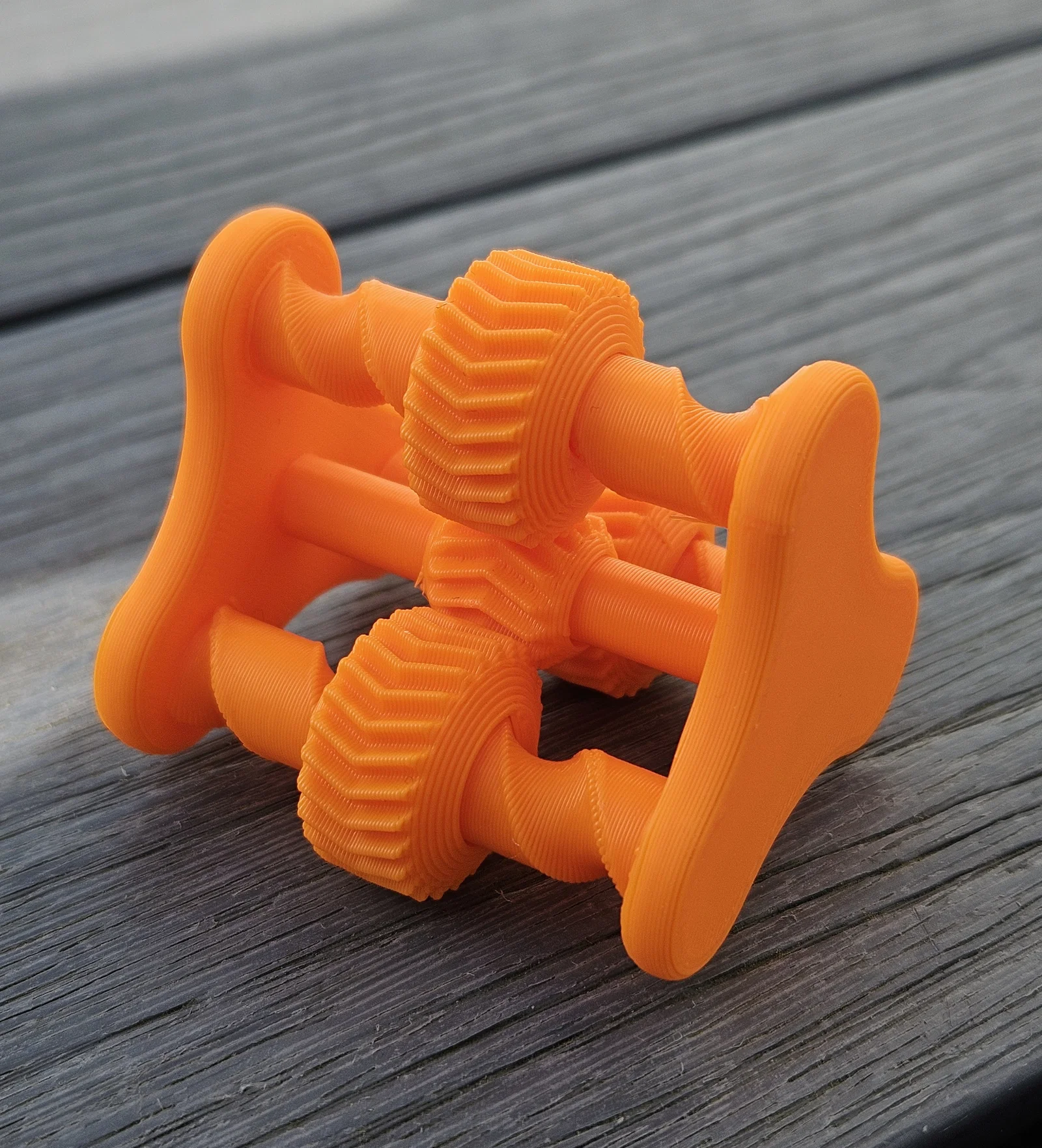

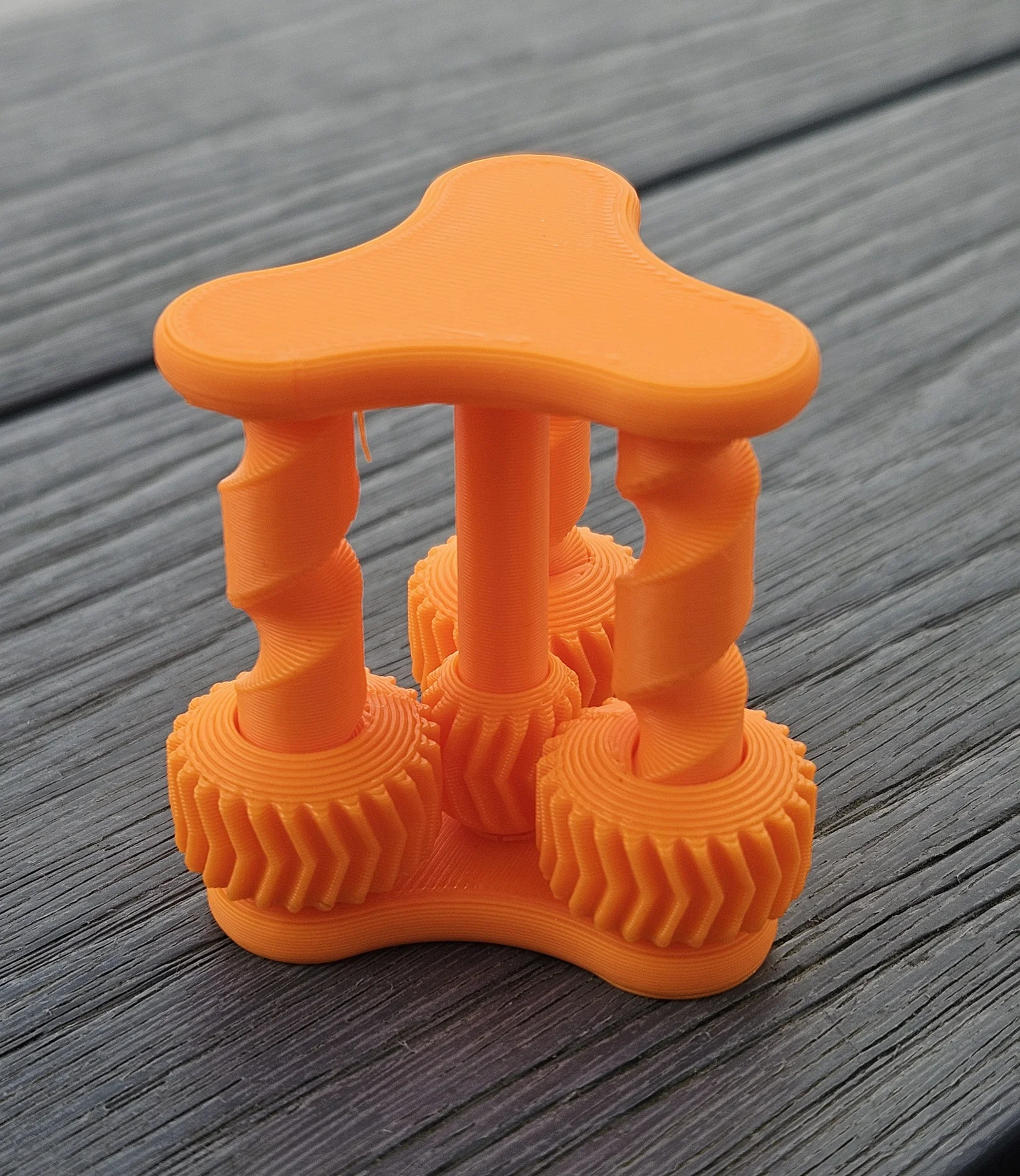

Một món đồ chơi fidget vui nhộn gồm 3 trụ xoắn (helix pillar), mỗi trụ có một bánh răng double helical di chuyển lên xuống theo cụm khi bạn xoay hoặc lật ngược lại, còn lại cứ để trọng lực lo.

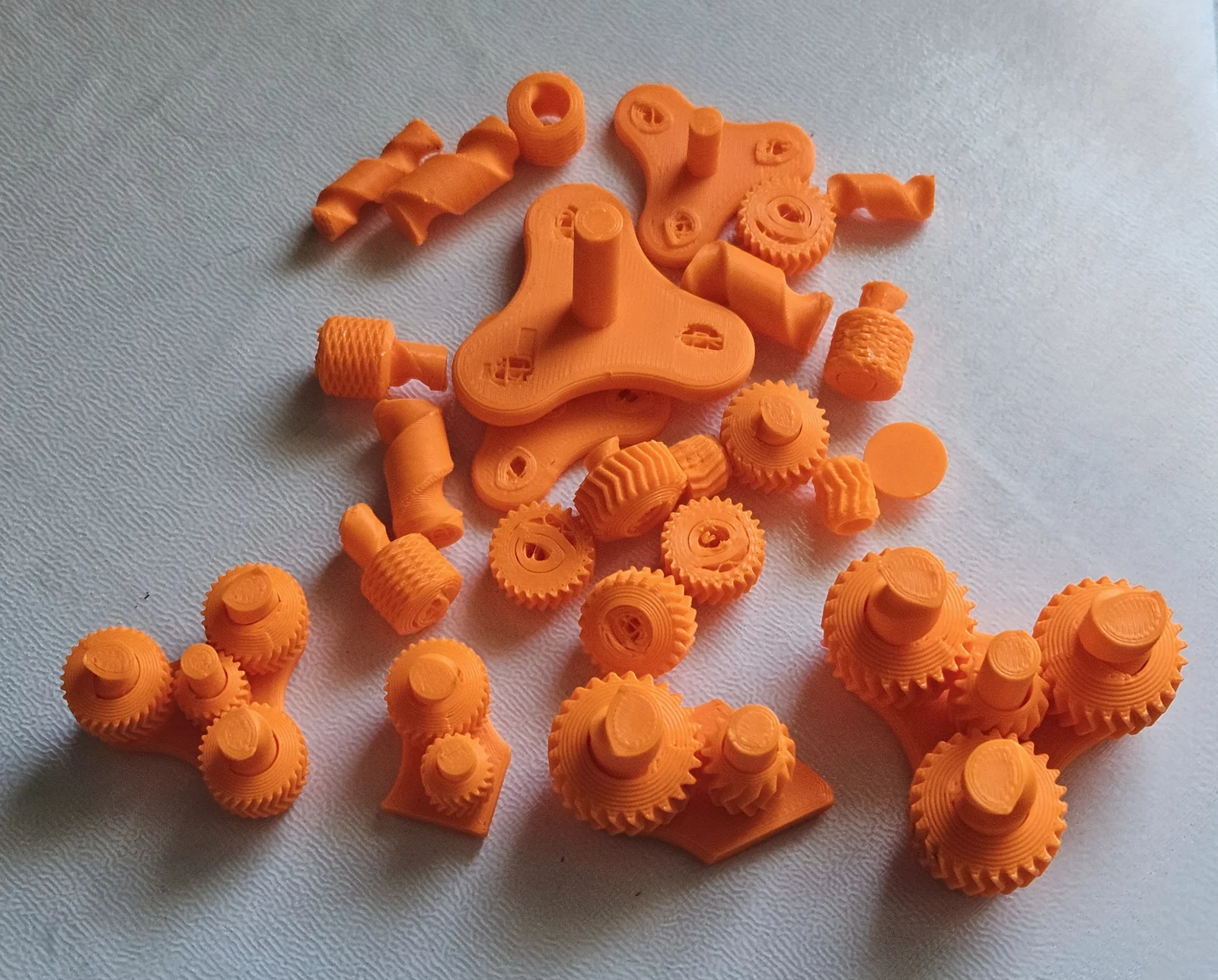

Đây là lần đầu mình thử làm kiểu model này và mình cũng mới tập tành 3D printing nên phần tolerance chưa được hoàn hảo (xem hình cuối là đống test piece của mình :)) và có thể bị vài vết scarring ở chỗ support interface/overhang, nhưng sau khi “chạy rà” vài lần thì hoạt động ngon lành.

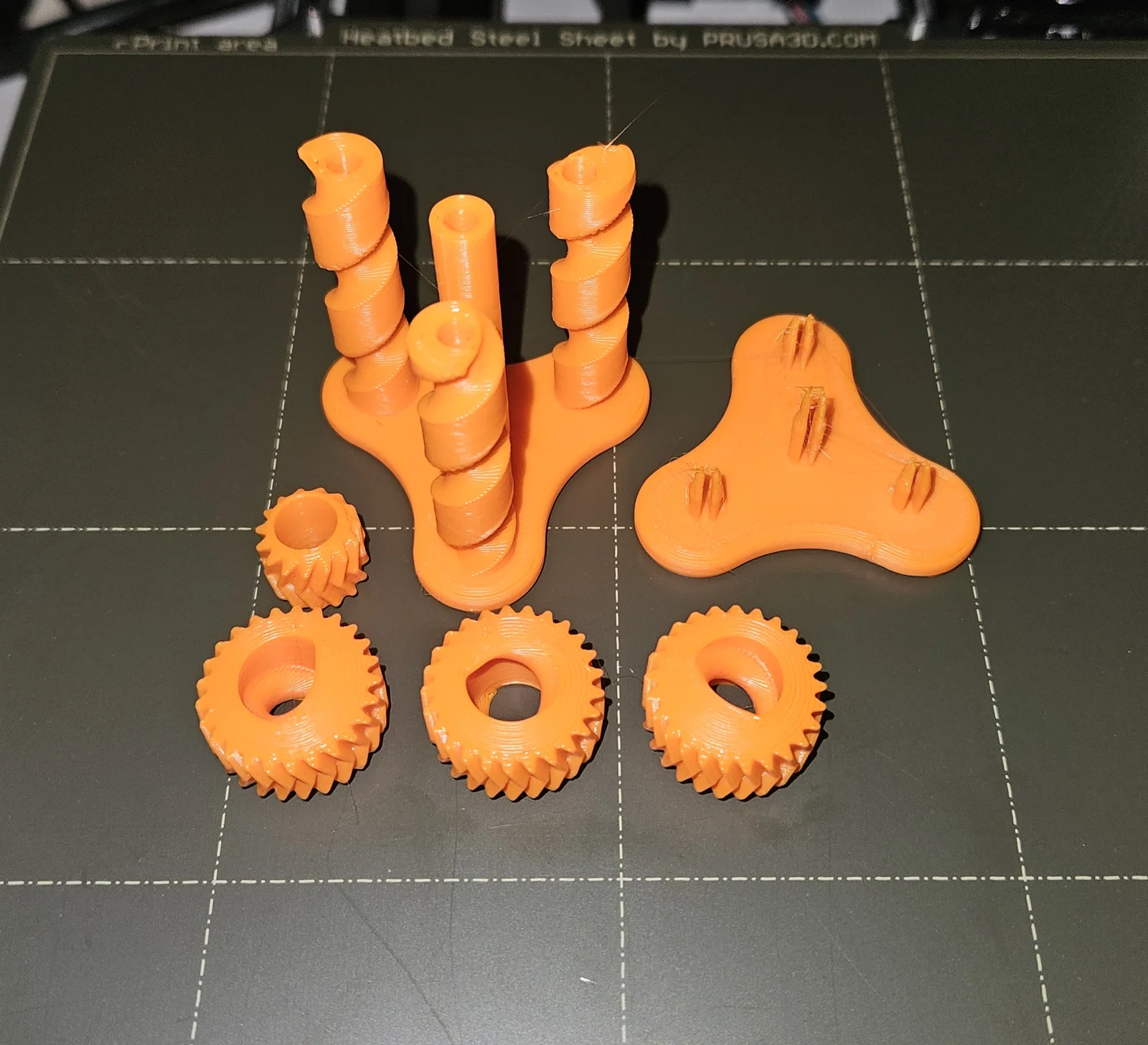

Bạn có thể in cả bản assembled lẫn bản split ở bất kỳ layer height nào, nhưng mình thiết kế xoay quanh 0.3mm cho nhanh (bản assembled khoảng 1 giờ 30 phút, bản split khoảng 1 giờ 8 phút). Vì là print-in-place nên ở bản assembled, các bánh răng được chừa cách đáy 0.3mm để in xong là chạy được. Mình chưa test 0.2mm, nhưng sau khi dùng một thời gian thì vẫn chạy ổn.

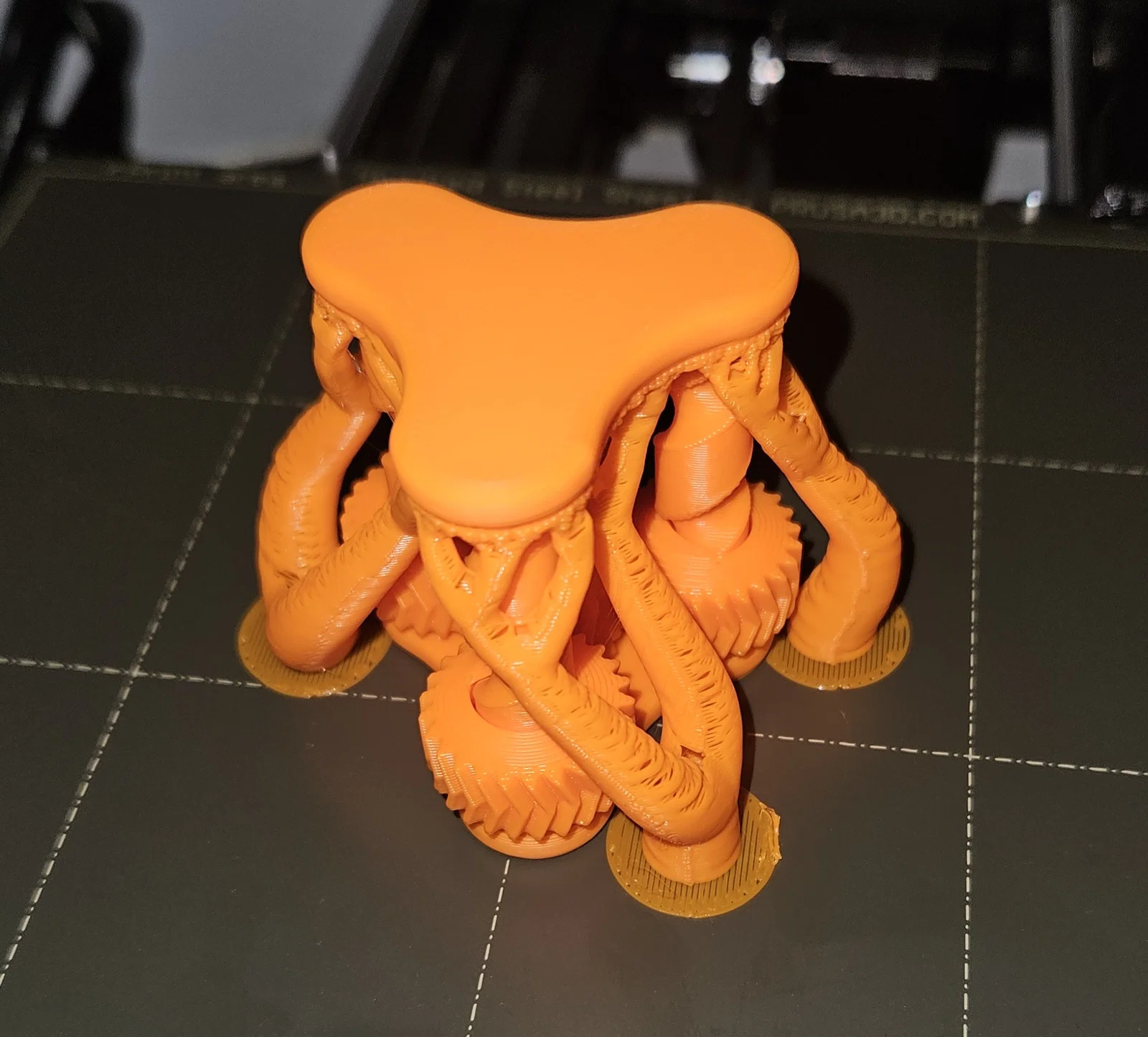

Nên dùng Organic supports cho phần top plate thôi, để support mọc từ bàn in (build plate) chứ không dựng trực tiếp trên model.

Nếu bạn muốn thử cải thiện tolerance này nọ thì cứ triển và remix nhé!
