Bổ sung V Slot và Junction Plates

Tác giả SASSyDesign

Lượt tải: 335
Lượt thích: 51
Lượt coi: 1.557
Bản remix: 1
Bình luận: 0

Tải tất cả (.zip)· 7 file · 3,2 MB· 3,2 MB

File 7 3,2 MB

v-slot_40x40x10-mod-b_1776824993.stlSTL · 143,4 KB
v-slot_20x40x10-mod-a_1776824994.stlSTL · 148,3 KB
v-slot_40x60x10_1776824995.stlSTL · 602,4 KB
v-slot-junction-plate-20x20-stl_1776824996.stlSTL · 271,1 KB
v-slot-junction-plate-20x40-stl_1776824997.stlSTL · 302,5 KB
v-slot-junction-plate-40x40-vert-stl_1776824997.stlSTL · 701 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Bát góc & junction plate bền cho I-Slot typ5 và V-Slot 2040/2020Tác giảWilliam · 22/04/2026

Coi hết 1 bản remix

Thông tin

Mã mẫu: #325227
Danh mục: Máy In 3D
Ngày đăng: 22/04/2026
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: frame

Mô tả

V-Slots và Junction Plates

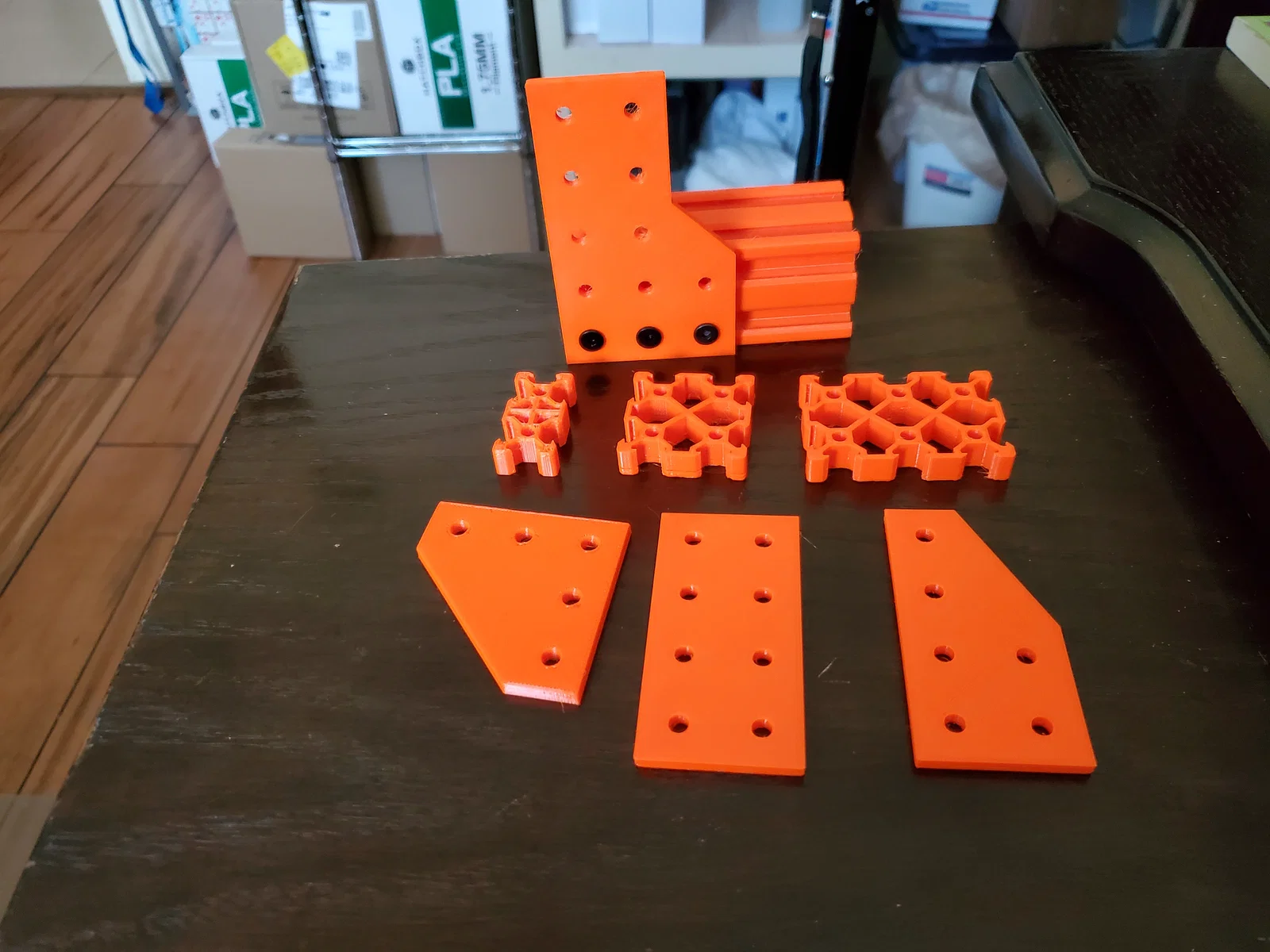

Mình lấy file V Slot 20x40 do FLAVIENK đăng và phát triển thêm bằng cách làm ra V Slot 20x20, 20x40 (đã chỉnh sửa) và 20x60. Mình cũng thêm một số gân gia cường bên trong để loại bỏ độ “nhún” ở hai bên. Sau đó mình thiết kế các plate cần thiết để gắn các V Slot khác nhau lại với nhau bằng ốc M5x10mm và đai ốc M5 dạng “T” loại nhỏ. Hình ảnh cho thấy tất cả các món đã phát triển. Khi slice mình dùng PRUSA PETG làm filament chính. Tất cả file V Slot đều cao 10mm và có thể extrude lên chiều cao (chiều dài) theo nhu cầu. Hiện mình đang làm một mối nối cho phép ghép các V-Slot khi cần dài hơn khả năng của bàn in (ví dụ ghép một V Slot 200mm và một V Slot 100mm để tạo thành V Slot 300mm sử dụng được). Các model đã chỉnh sửa và mở rộng là của mình, cũng như các joiner plate.
