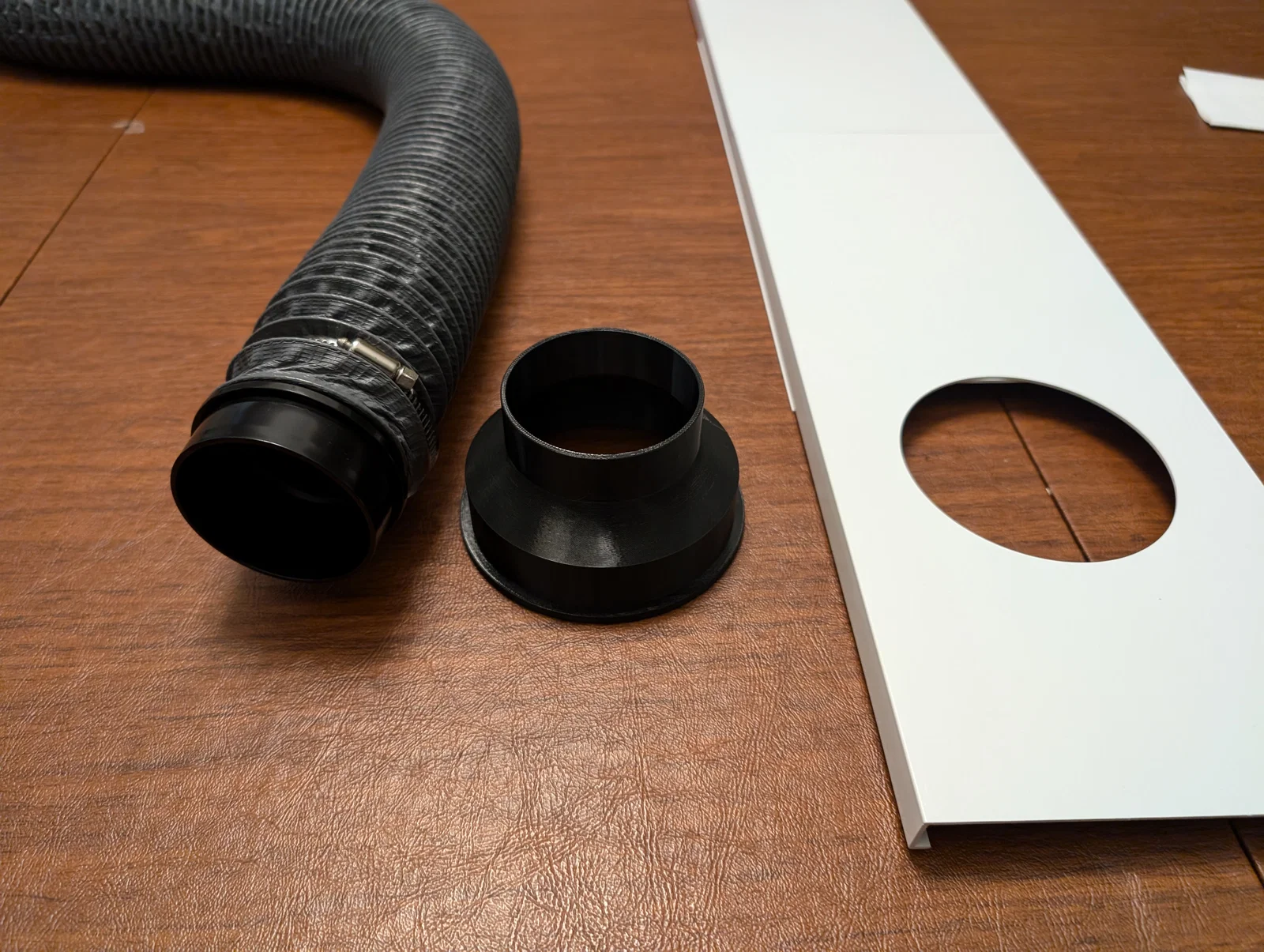

Adapter ống hút khói 2.5"/65mm sang cửa xả cửa sổ 4"/100mm
Adapter nối cổng xả 2.5" (65mm OD) của ống hút khói sang lỗ window exhaust chuẩn dryer vent 4" (100mm). Có gờ 4mm, chừa dung sai 0.15mm; khuyến nghị trám silicon/keo và dán băng keo để kín.
Mô tả
Mình có đính kèm file *.stl và *.step cho bạn tiện dùng.
Mình mua ống này: https://www.amazon.com/gp/product/B0CJR27PVT/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
và bộ window exhaust kit này: https://www.amazon.com/gp/product/B0C8NDR8SM/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

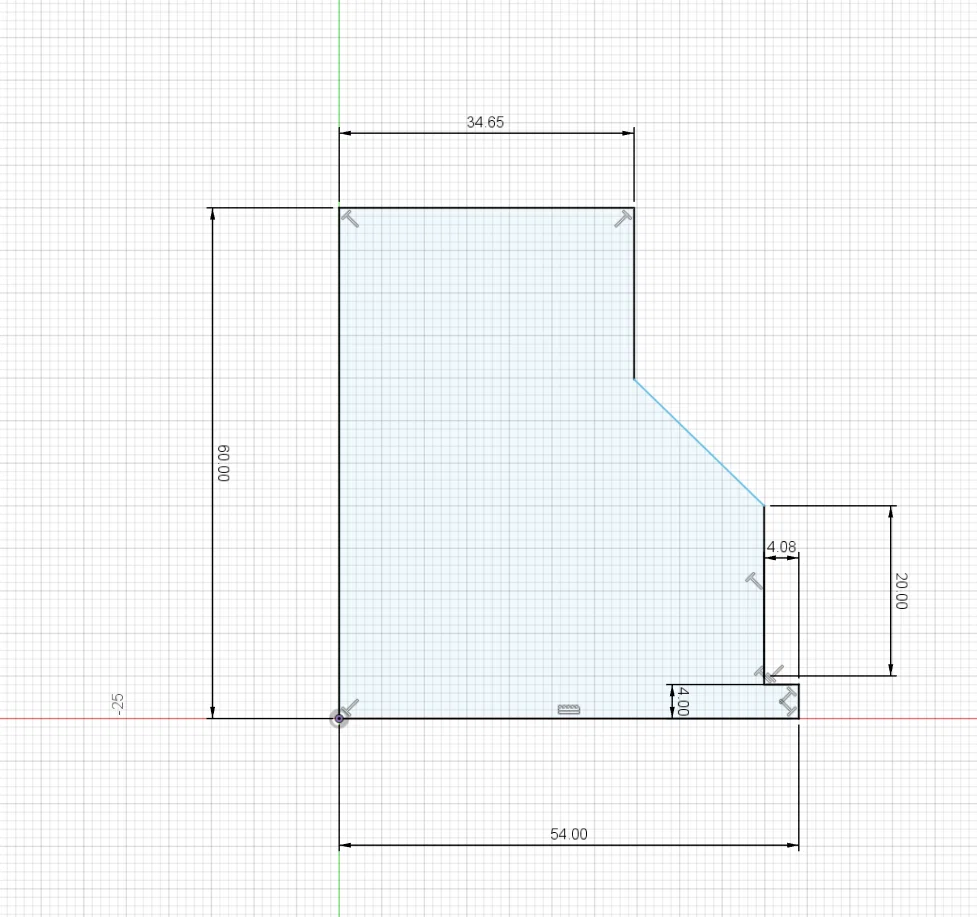

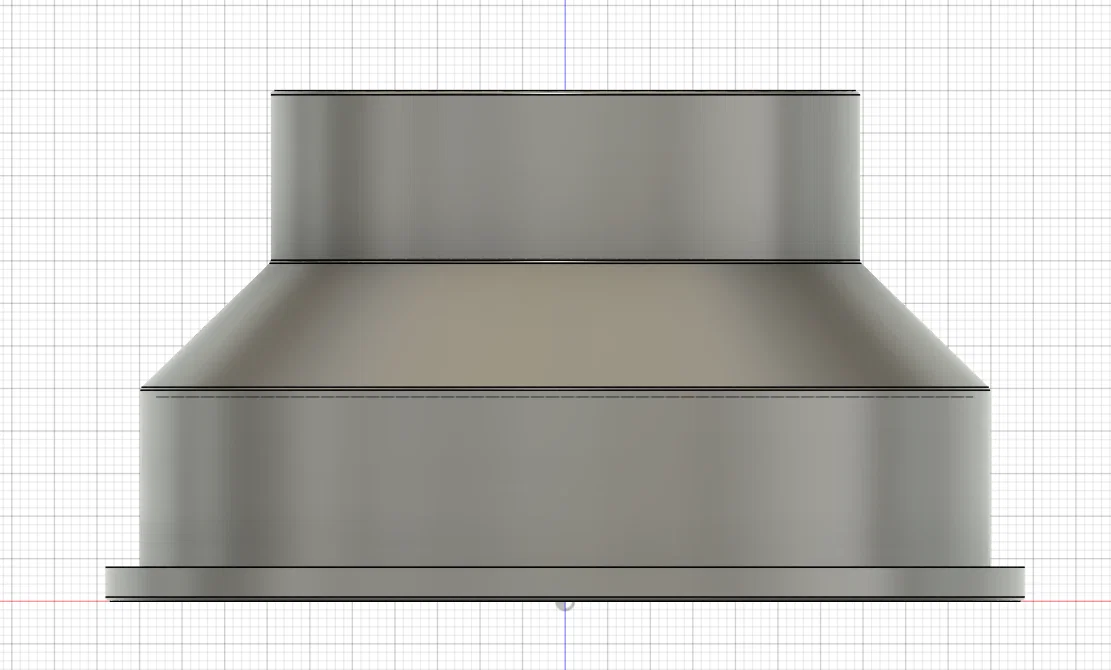

Có một cái gờ (lip) 4mm để luồn adapter xuyên qua lỗ window exhaust.

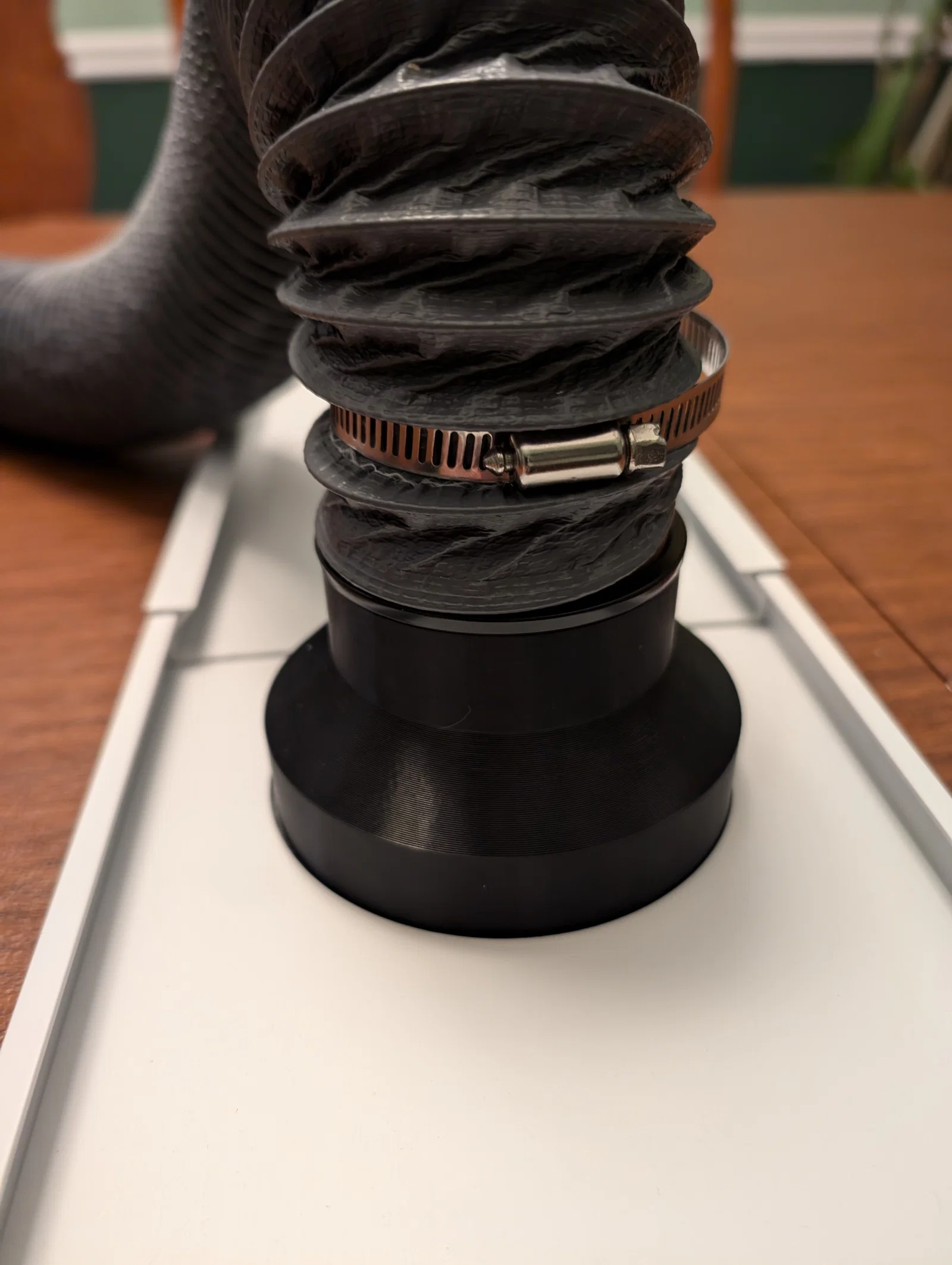

Đầu 65mm của bộ ống sẽ lắp lọt vào bên trong adapter. Chừa sẵn dung sai 0.15mm.
Trám kín đầu 65mm bằng silicon hoặc keo dán. Mặt sau của đầu 100mm thì dán băng keo để kín. Đầu 100mm sẽ xả thẳng ra ngoài. Mình có lưới chắn riêng nên không thiết kế/làm lỗ gắn lưới ở phía dưới.
In bằng PETG, không cần supports.
