Nắp PCI-e/Back Cover cho LSI 9200-8e trên Lenovo M720Q

Các bước để lắp nguyên bộ vào Lenovo M720Q Minipc:

1. In mẫu này bằng vật liệu cứng cáp như PETG
2. Tháo nắp hông/nắp trên của minipc (vít ở mặt sau rồi trượt về phía front IO)
3. Tháo khay ổ 2.5" bằng cách nhấn xuống hai ngàm ở bên hông
4. Rút cáp SATA mềm

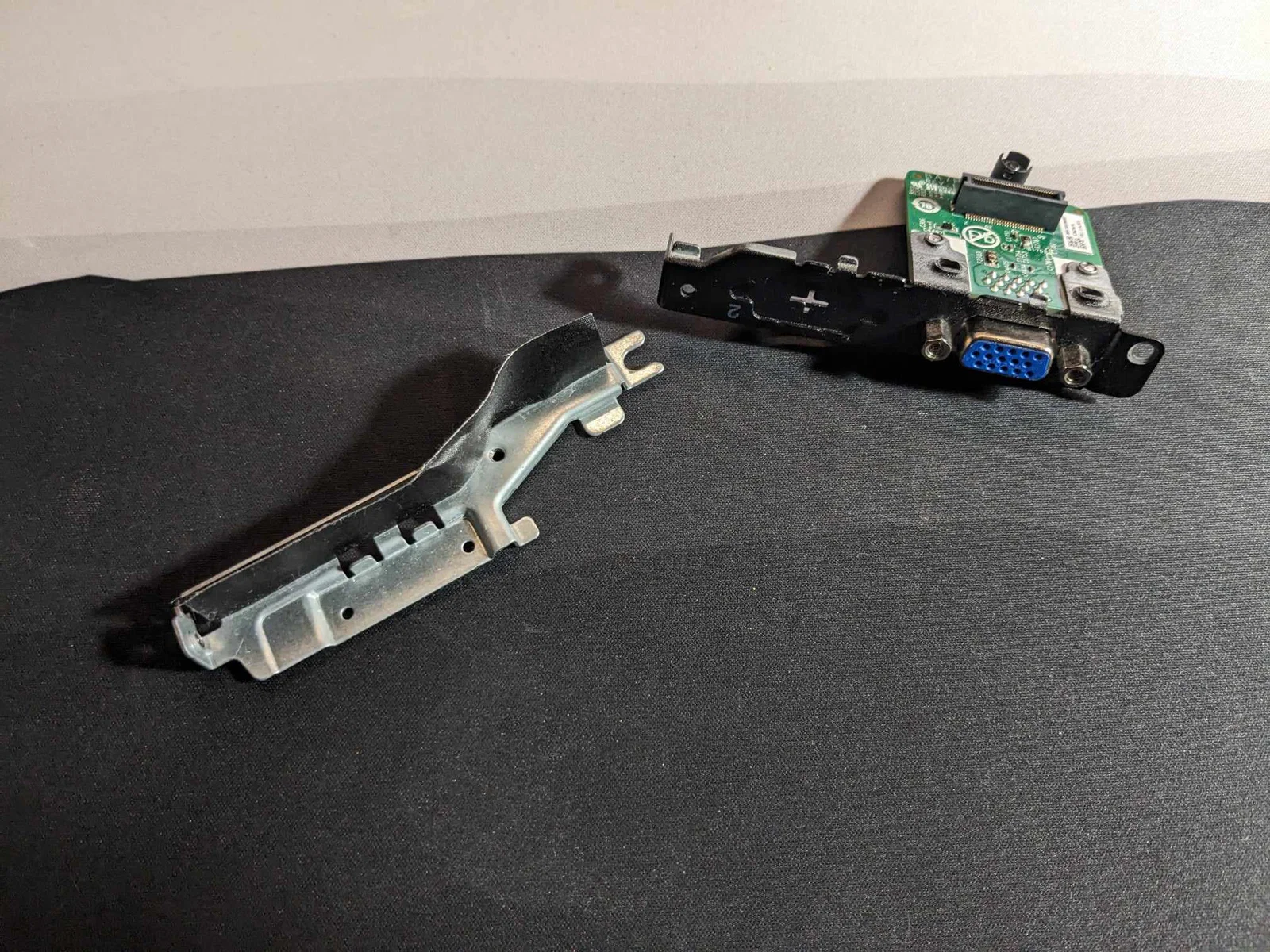

5. Tháo VGA hoặc miếng mở rộng/nắp che khác ở phía sau (vít)
6. Tháo thanh brace kim loại phía trước (vít)

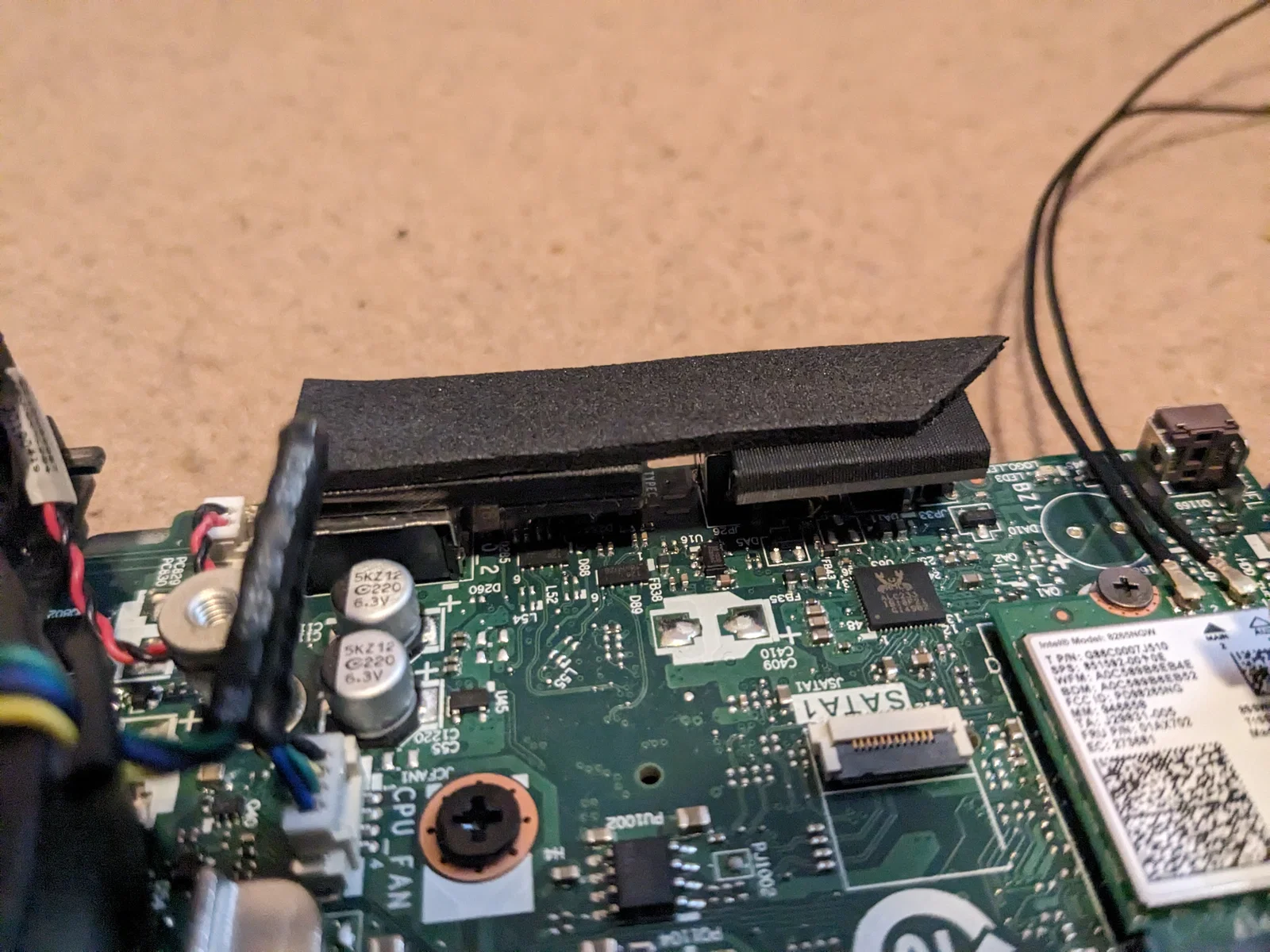

7. Đặt miếng padding vào vị trí của thanh brace phía trước*
8. Lắp PCI-e adapter (ví dụ: 01AJ940 từ Aliexpress)

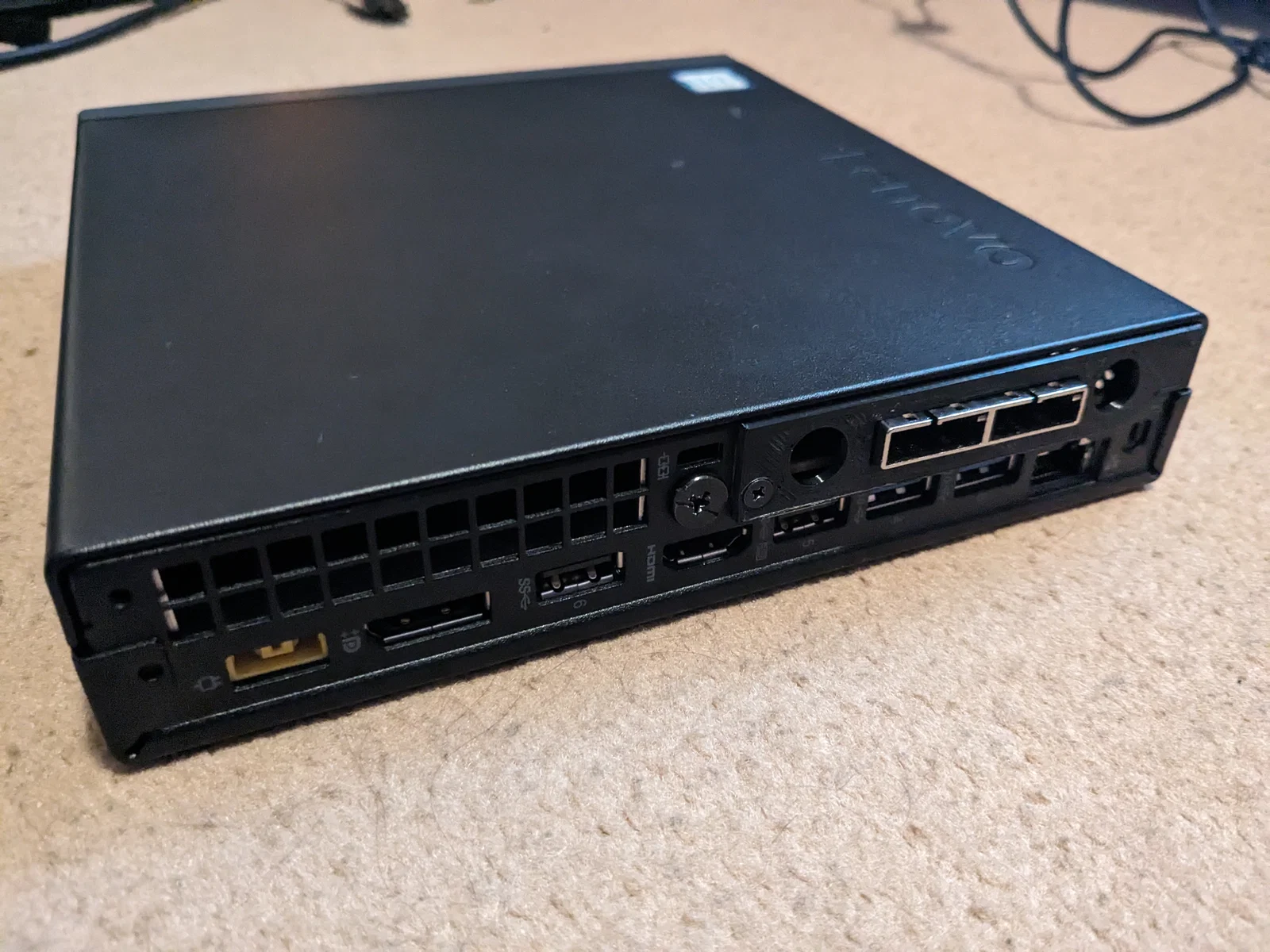

9. Bắt vít nắp sau/PCI-e cover bằng đúng bộ vít zin
   (đưa phần hông vào trong case, phần phía sau sẽ nhô ra một chút)

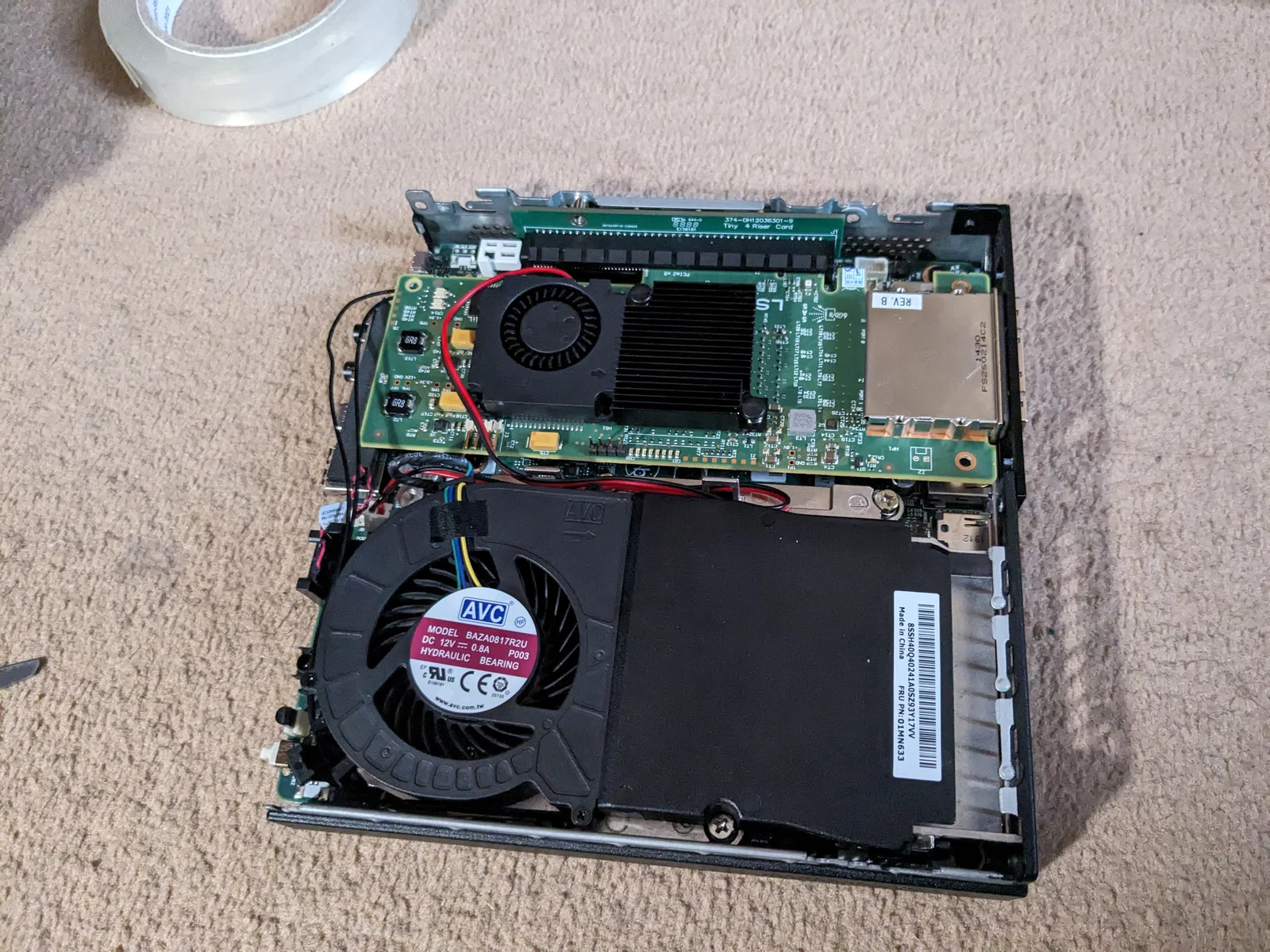

10. Lắp card LSI 9200-8e HBA
11. Lắp lại mọi thứ như ban đầu

*Mình cần miếng này và cái back cover để card không bị võng, vì bị võng là nó không chạy. Bạn có thể kiểm tra có cắm đúng không bằng cách nhìn đèn heartbeat LED có nháy theo cùng một khoảng thời gian (~1 giây) hay không.

Khuyến nghị:

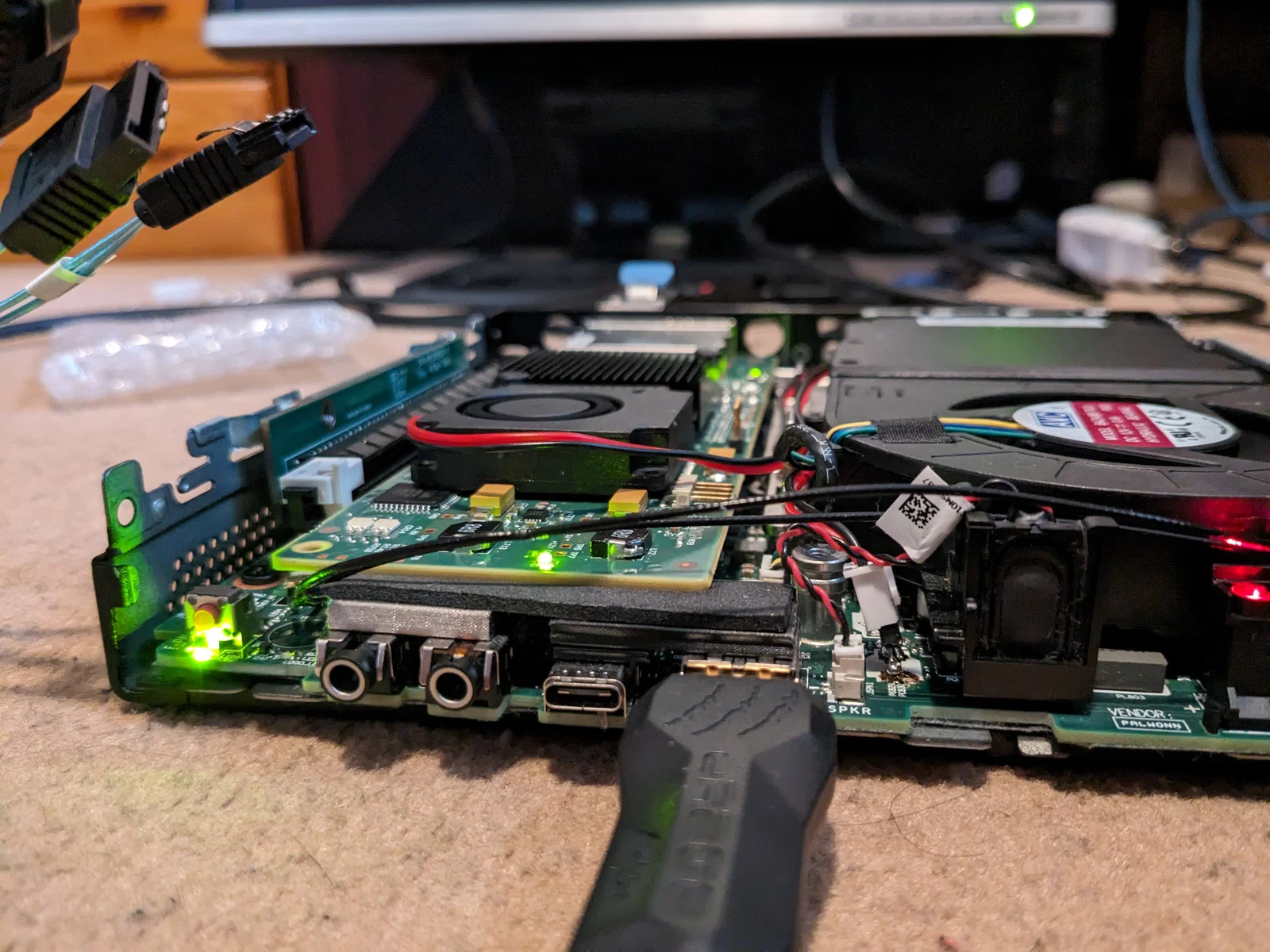

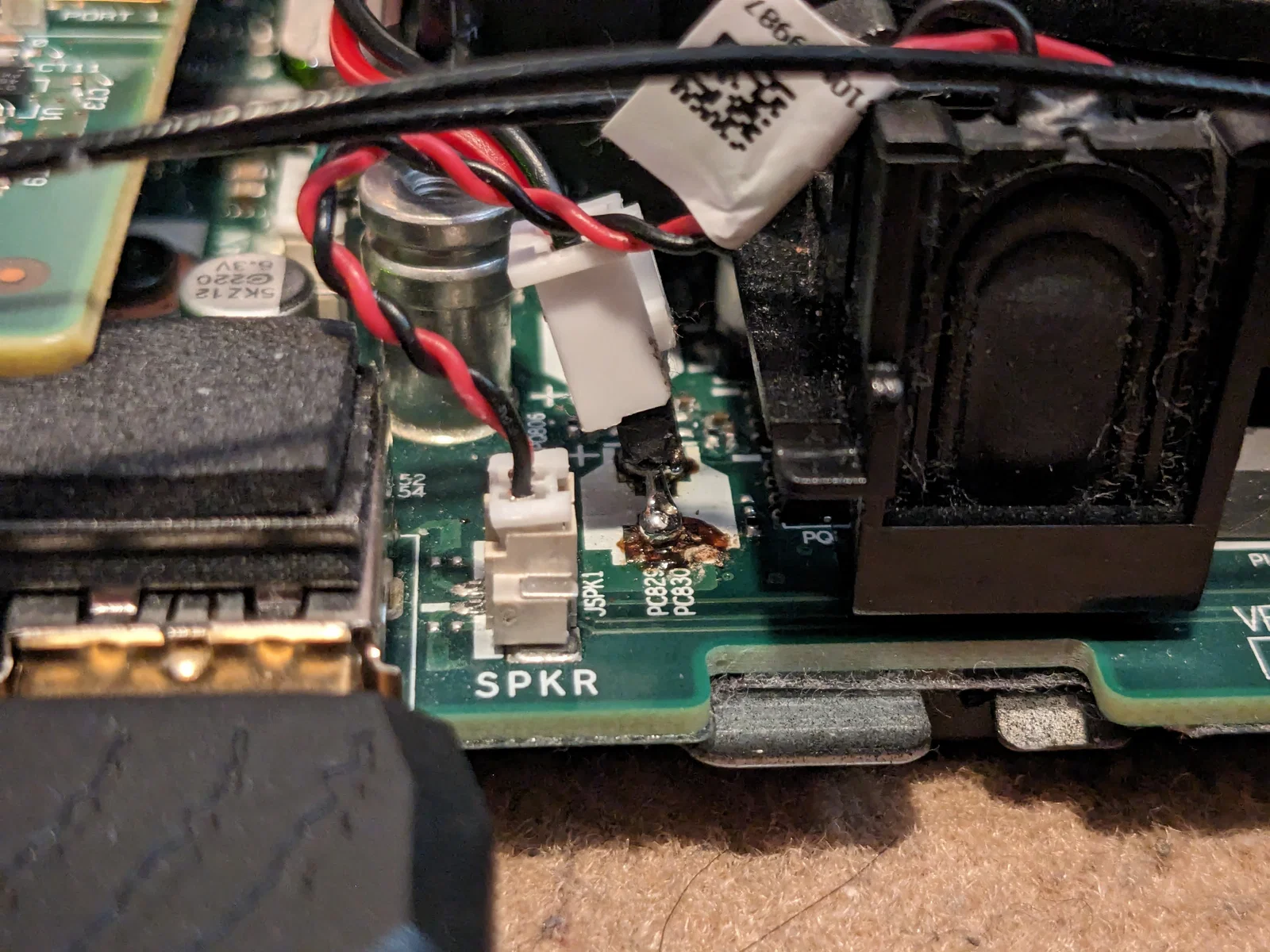

Hàn một fan header lấy từ mainboard cũ vào bo chỗ có cấp 5V (kế bên CPU fan header, xem hình)
Gắn quạt radial 5V 40x40x10mm (không thể lớn hơn) rồi dùng băng keo 2 mặt dán nó sát bên heatsink của HBA (mình dùng quạt 12V vẫn chạy nhưng không đạt max speed).

Mẫu này mình đang dùng trong HomeLab.

Thông tin thêm có trên Github của mình.

https://github.com/NKkrisz/HomeLab
