Tạ Spool AMS / Khay Desiccant – Insert Ø54mm

Tổng quan

Spool trong AMS của bạn có bị nhảy khỏi con lăn, rồi kẹt cạ vào nắp không? Nhất là khi gần hết cuộn?

Vậy thì bạn cần làm cho nó nặng xuống! Mấy cục spool weight này dễ in, cho phép bạn nhồi phần lõi của cuộn filament bằng hạt hút ẩm (desiccant) hoặc vật nặng, giúp cuộn nằm sát con lăn hơn và chặn tình trạng spool bị nhảy!

Cách dùng

Trước tiên, đo đường kính trong của spool filament. Mình có 3 phiên bản theo đường kính khác nhau, nên hãy chọn đường kính lớn nhất mà spool của bạn cho phép để có thể tích chứa (và khối lượng) tối đa.

Tuỳ chọn đường kính

50mm

Đường kính trong của spool lớn hơn 50mm nhưng nhỏ hơn 52mm: Dùng:

Ví dụ spool:

• Spool filament refillable của Inland
• Spool filament Prusament

52mm

Spool lớn hơn 52mm nhưng nhỏ hơn 54mm: Dùng:

Ví dụ spool:

• Spool giấy (cardboard) của Elegoo

54mm

Spool lớn hơn 54mm: Dùng đúng model này!

Ví dụ spool:

• Spool Voxel
• Spool nhựa Inland
• Spool Bambu

Tuỳ chọn chiều dài

Khi bạn đã biết đường kính insert, và (hy vọng) đang ở đúng trang tải xuống, thì bạn có thể chọn chiều dài insert.

Chiều dài ghi trên file spool weight là tổng chiều dài, tính luôn cả phần “tay cầm”. Để ra chiều dài cần dùng: đo bề ngang phần lõi của spool, rồi cộng thêm 6mm.

• Muốn “locking fit” (cục nặng kẹp chặt vào spool), chọn chiều dài spool weight ngắn hơn kế tiếp.
• Muốn “rotating/rolling fit” (cục nặng được phép xoay/lăn trong khoang spool), chọn chiều dài spool weight dài hơn kế tiếp.

Ví dụ

Spool Bambu trong hình đo được 59mm từ bên này qua bên kia. Cộng 6mm cho tay cầm là 65mm. Vậy chọn holder dài 64mm để được locking fit. - Lưu ý: Do hình dạng Bambu hơi “lạ”, mình khuyên dùng holder dài 68mm hoặc 70mm.

Spool đo 64mm ngang lõi. Cộng 6mm thành 70mm. Holder dài 72mm sẽ cho rotating fit.

“Weight Wrench”

Nắp WeightLock có thể dùng chung với model “Weight Wrench”. Dùng 3 con vít M4, dài khoảng 7mm đến 8mm. Vít sẽ tự taro vào model “wrench”, và sẽ thò ra phía dưới khoảng ~2mm–3mm. Bạn có thể dùng phần vít thò ra này để siết chặt WeightLock.

In hoàn chỉnh = 3 phần

Một bộ in đầy đủ gồm 3 phần:

• 1 thân chính Spool Weight Holder – Cần chọn đúng size theo spool filament của bạn!
• 1 Weight Lock (chứa thứ bạn nhét vào thân chính)
• 1 Spool Lock (giữ spool weight trên cuộn filament)

Kích thước phổ biến

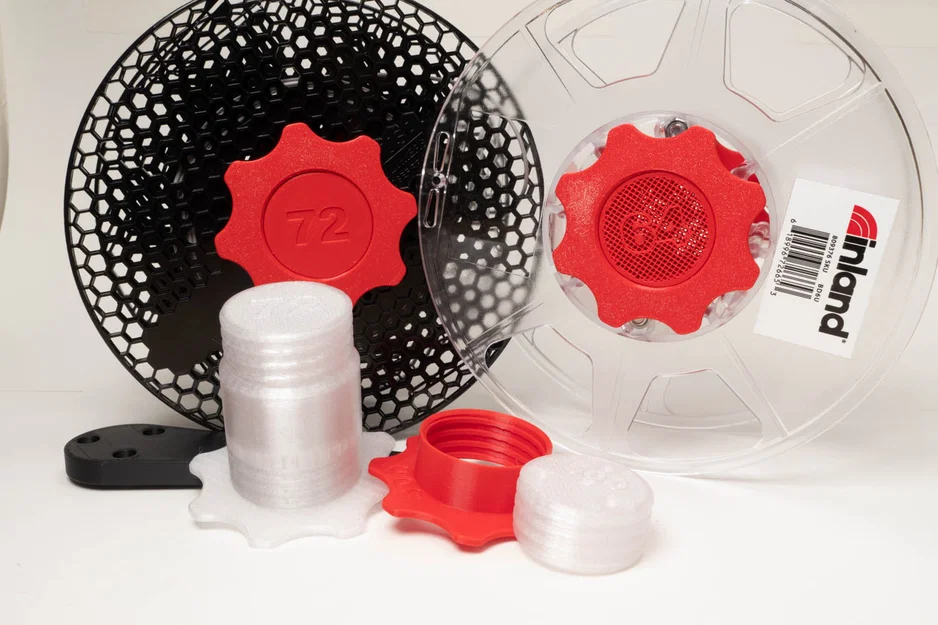

• Inland Filament Refill (spool trong suốt): 50mmD x 64mmL
• Inland spool nhựa đen: 54mmD x 66mmL
• Spool Bambu: 54mmD x 70mmL
• Spool Elegoo: 52mmD x 70mmL
• Spool Voxel: 54mmD x 66mmL

Lưu ý: nếu bạn muốn “chuẩn hoá” một cỡ, thì phần spool lock có thể bù được khoảng 10mm chiều dài dư. Ví dụ: holder 64mmL vẫn có thể khóa lên spool rộng 70mm.

Mẹo / thiết lập in

Dùng các thiết lập sau để ra kết quả tốt nhất:

• Arachne wall generator
• 2 walls
• Random Seams

In ngon ở layer height 0.2mm, không cần support.

LƯU Ý: Bạn sẽ phải xoay các spool weight holder để nằm phẳng trên build plate (khi import vào đa số slicer thì phần “tay cầm” sẽ chĩa lên). Dùng chức năng “lay on build plate” của slicer để đặt mặt tay cầm xuống build plate.

Bạn muốn làm holder hạt hút ẩm (desiccant)?

Nói trước: mình không khuyến nghị dùng mấy spool weight này làm desiccant holder. (Mình vẫn chỉ cách làm, nhưng khi nhồi desiccant thì nó chỉ nặng khoảng ~130g, không tăng được bao nhiêu. So với nhồi bi thép thì nặng gần 430g.)

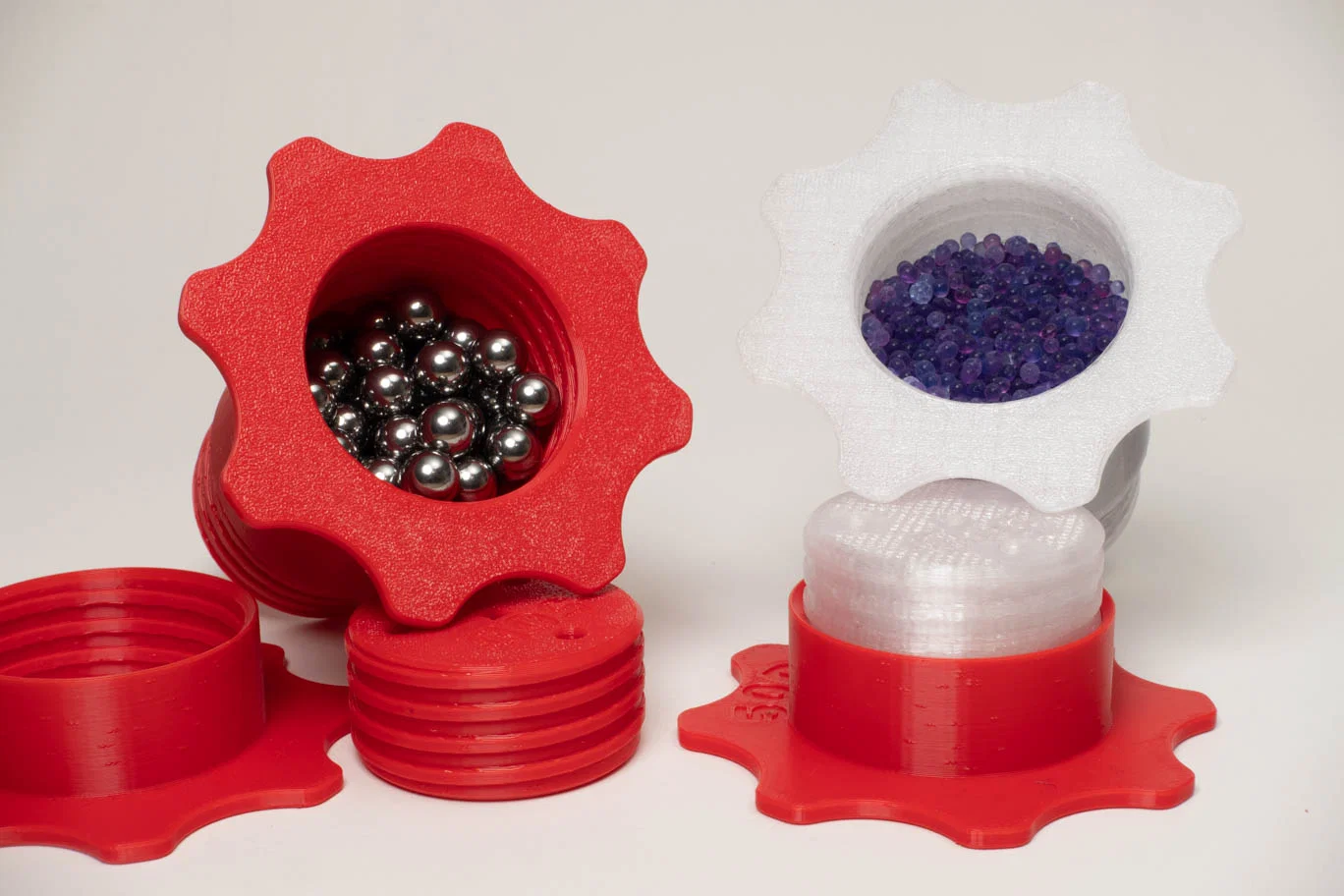

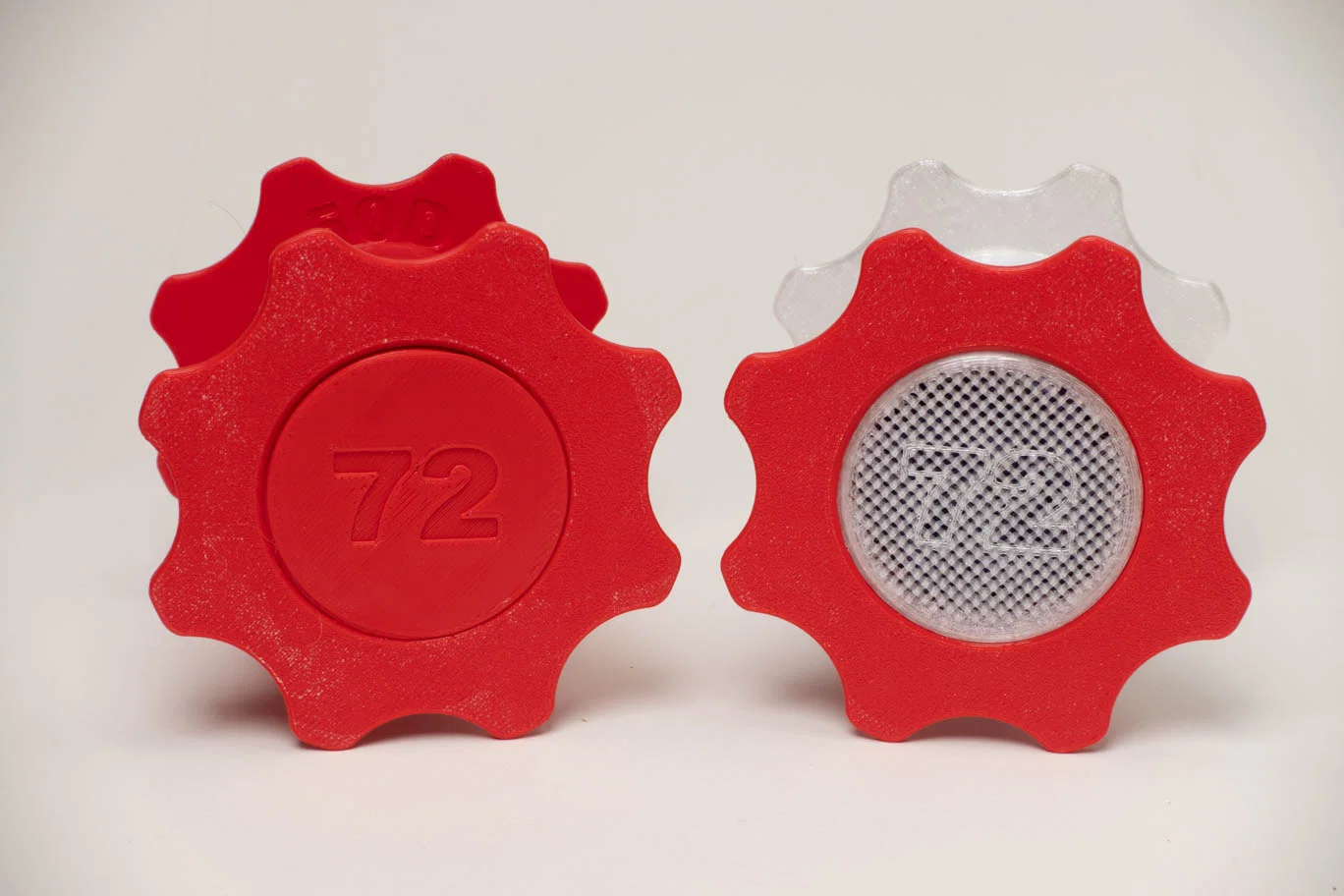

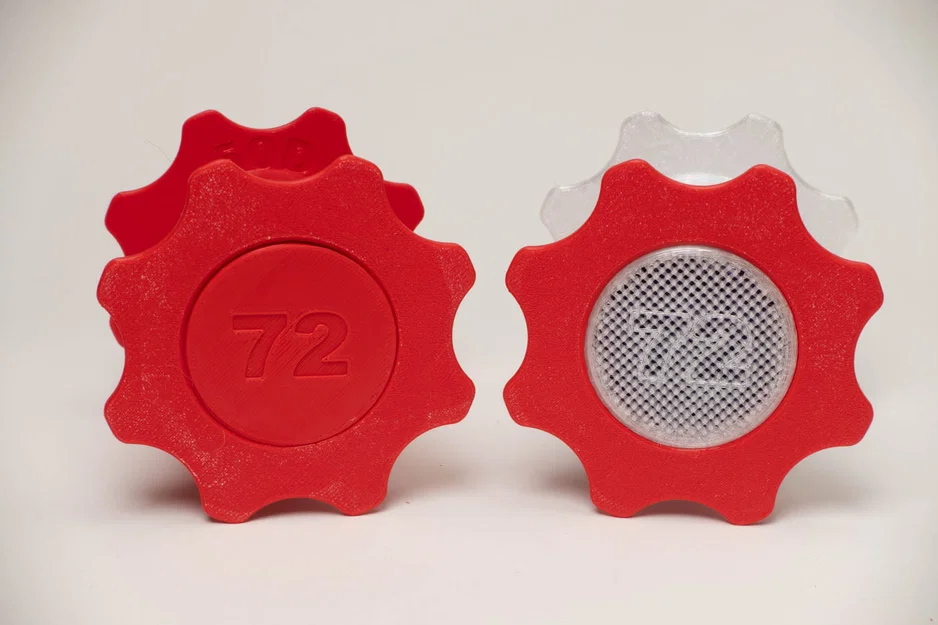

Trong hình, bản in trong suốt là nhồi desiccant. Bản màu đỏ là nhồi bi thép 3/8".

Rồi, giờ cách làm desiccant holder từ các model này: dùng các model “surface modifier”.

• Với model Weight Lock, load modifier SurfaceModifier-WeightLock.
• Với các model spool weight holder, load modifier SurfaceModifier-SpoolWeightHolder.

Set top/bottom layers = 0 (bỏ chúng đi), và đặt infill sao cho tạo lỗ nhỏ để hạt desiccant không rớt ra. (Mình dùng Rectilinear 45% trong hình. Cách này cho ra lưới có lỗ dưới 1mm, nên hạt sẽ không rơi ra.)

Lưu ý: Khi nhồi các vật nhỏ như hạt desiccant, bạn sẽ cần lắc holder nhiều hơn để giúp hạt dồn qua chỗ khác, tránh cản bề mặt/ren nơi vít ăn khớp.

Tuỳ biến

Mình đã thêm file Fusion 360, nhưng báo trước là mình còn mới nên file có thể khá rối. Nếu muốn chiều dài custom, hãy dùng parameters để đổi chiều dài spool weight holder. (Sau đó phần text extrude sẽ phải chỉnh tay để khớp chiều dài mới.)
