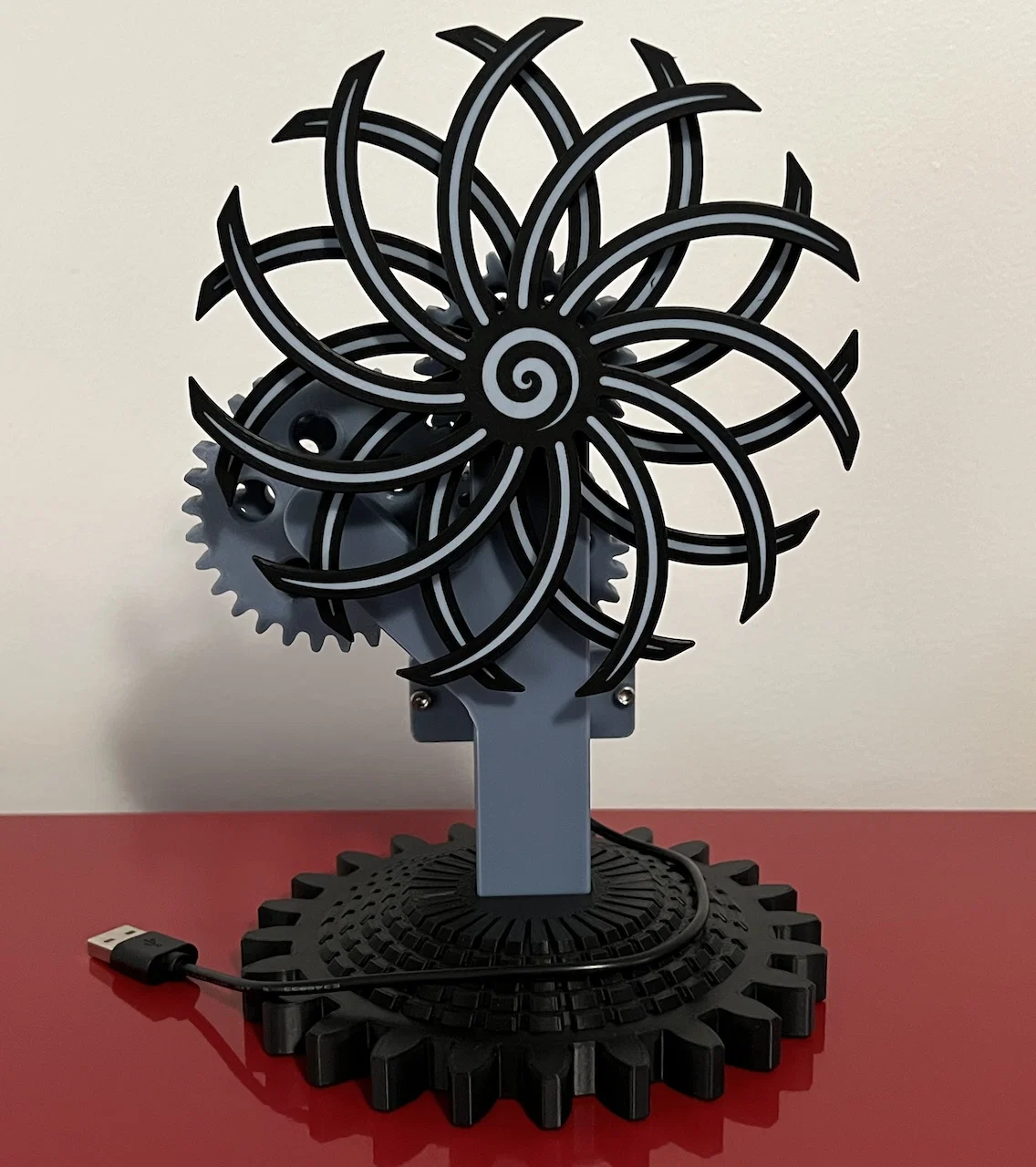

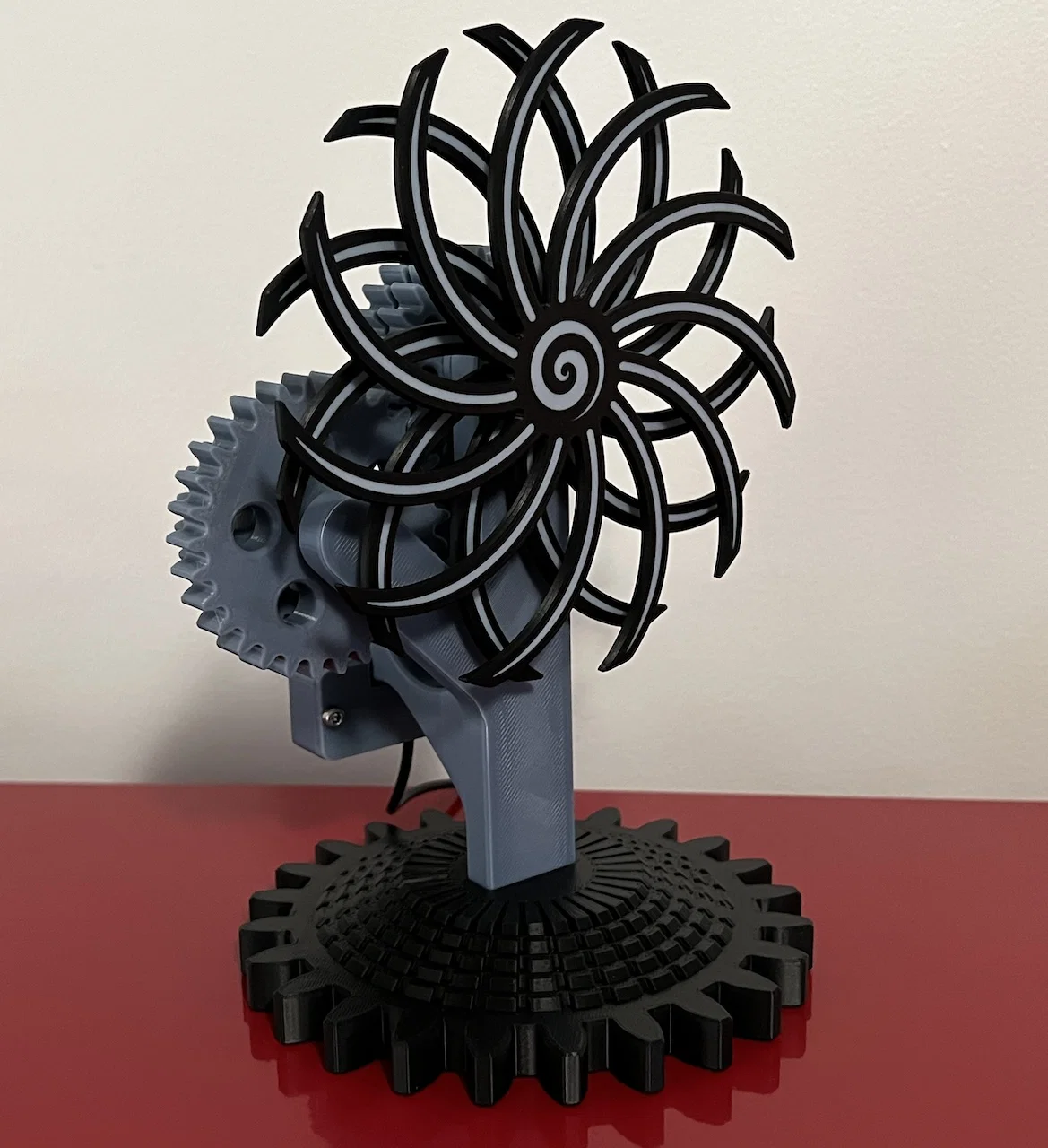

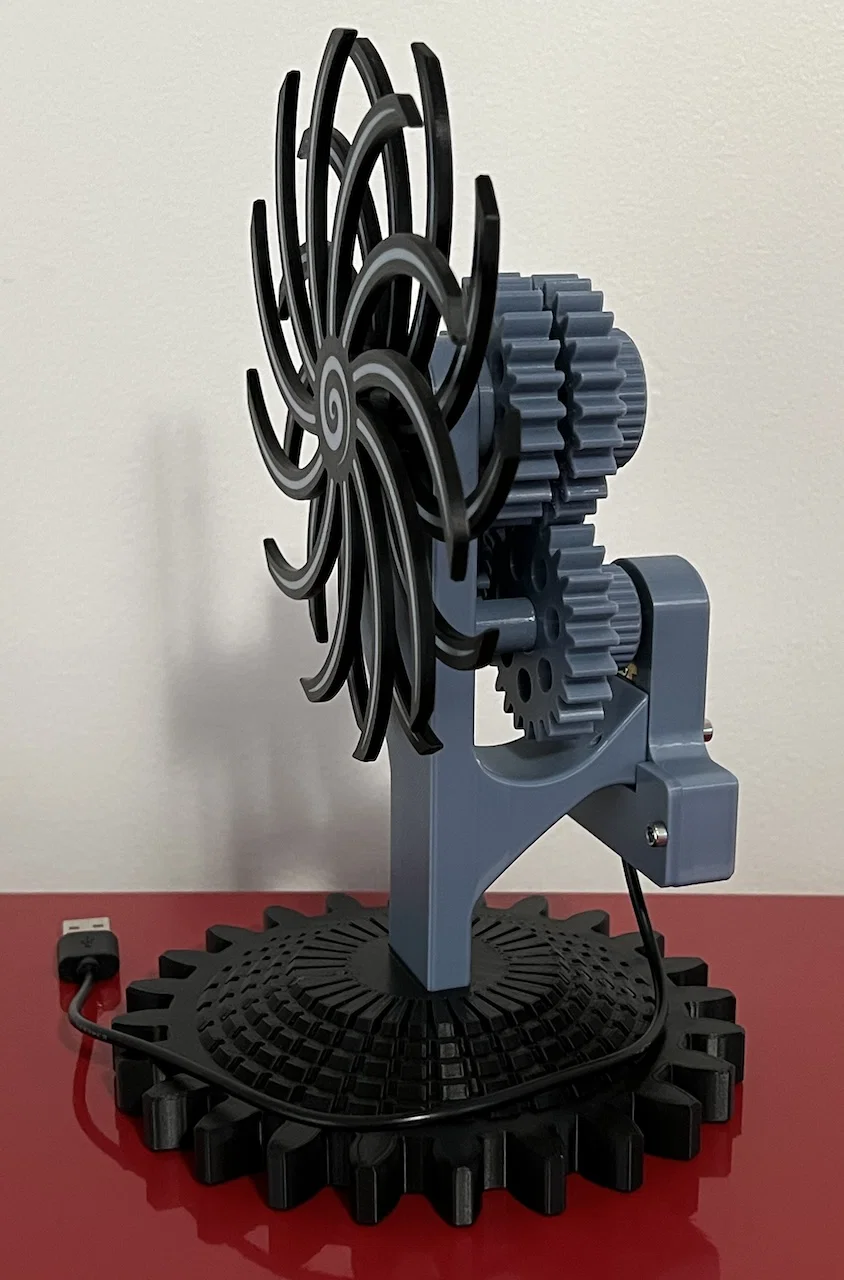

Mô hình điêu khắc động USB để bàn (Desk Top USB Kinetic Sculpture)

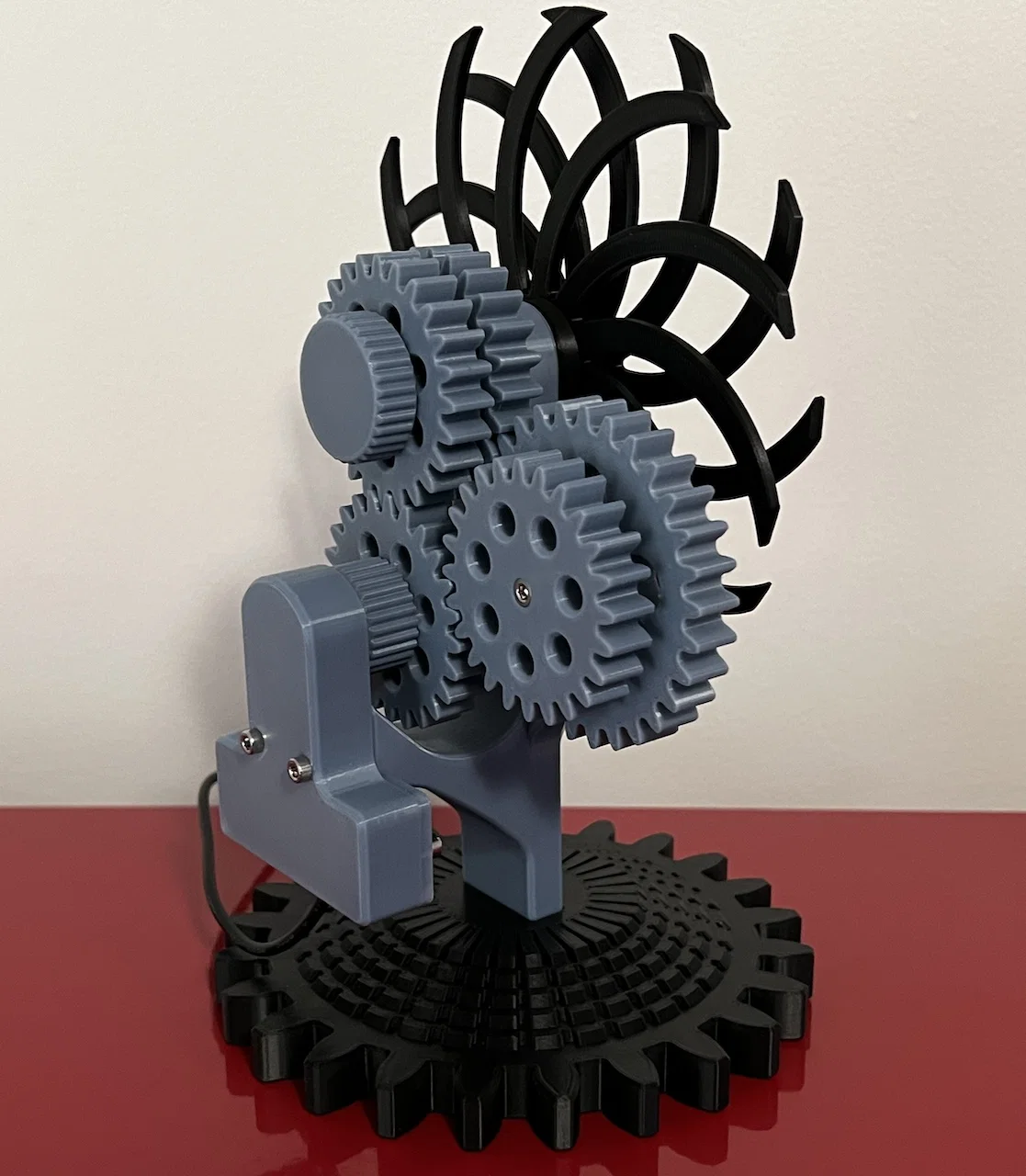

Desk Top USB Kinetic Sculpture là mô hình kinetic để bàn chạy bằng nguồn USB. Hướng dẫn lắp theo exploded diagram, dùng ốc M3 và electronics từ Bambu Lab (N20 motor, USB speed controller, power distribution board). Không cần supports.
Mô tả
Nếu bạn thích những gì mình làm và thấy các mẫu của mình hay, bạn cân nhắc tip/ủng hộ một chút nha. Việc này giúp mình tiếp tục tạo thêm nhiều mẫu xịn để chia sẻ miễn phí cho mọi người.

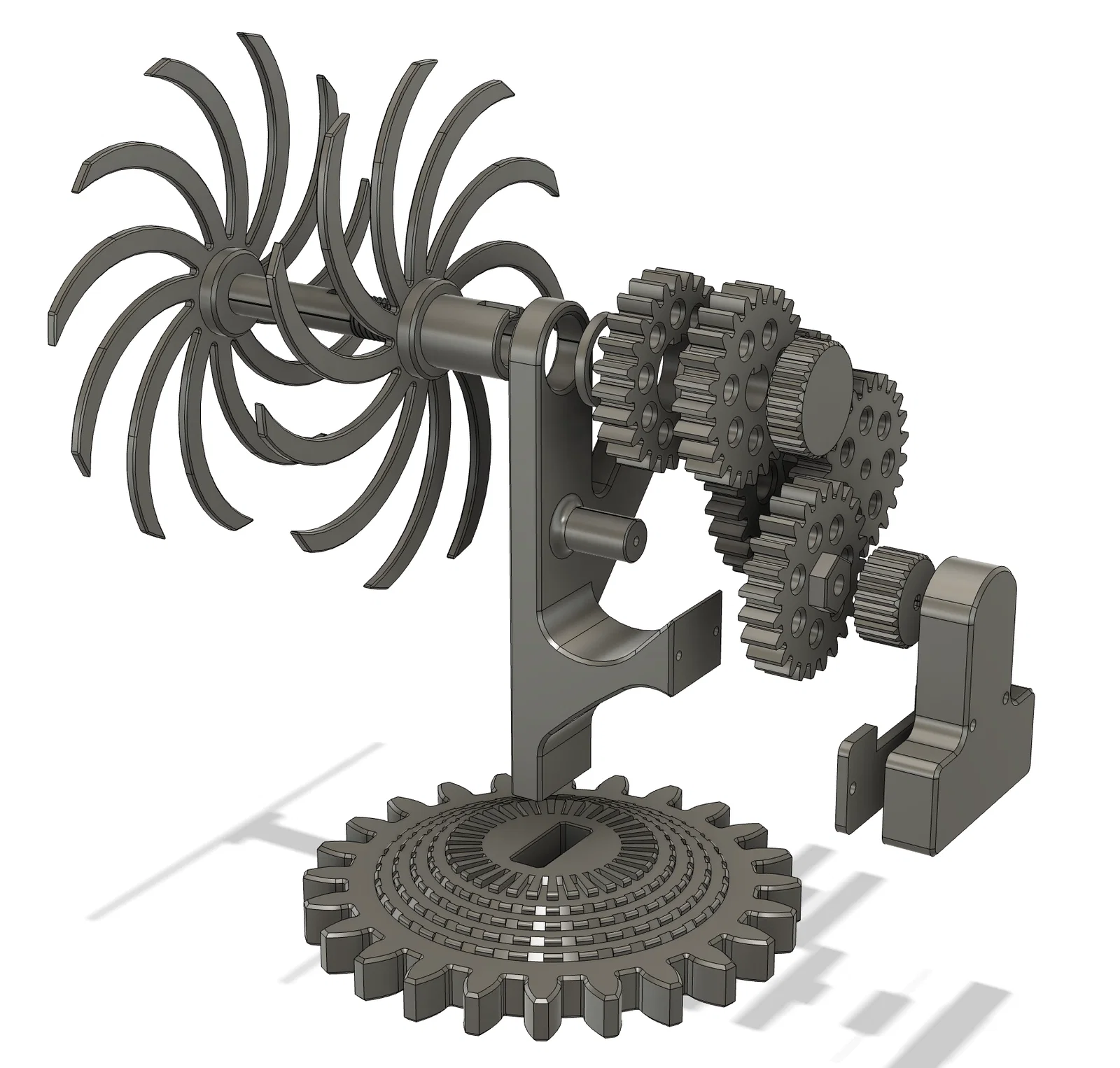

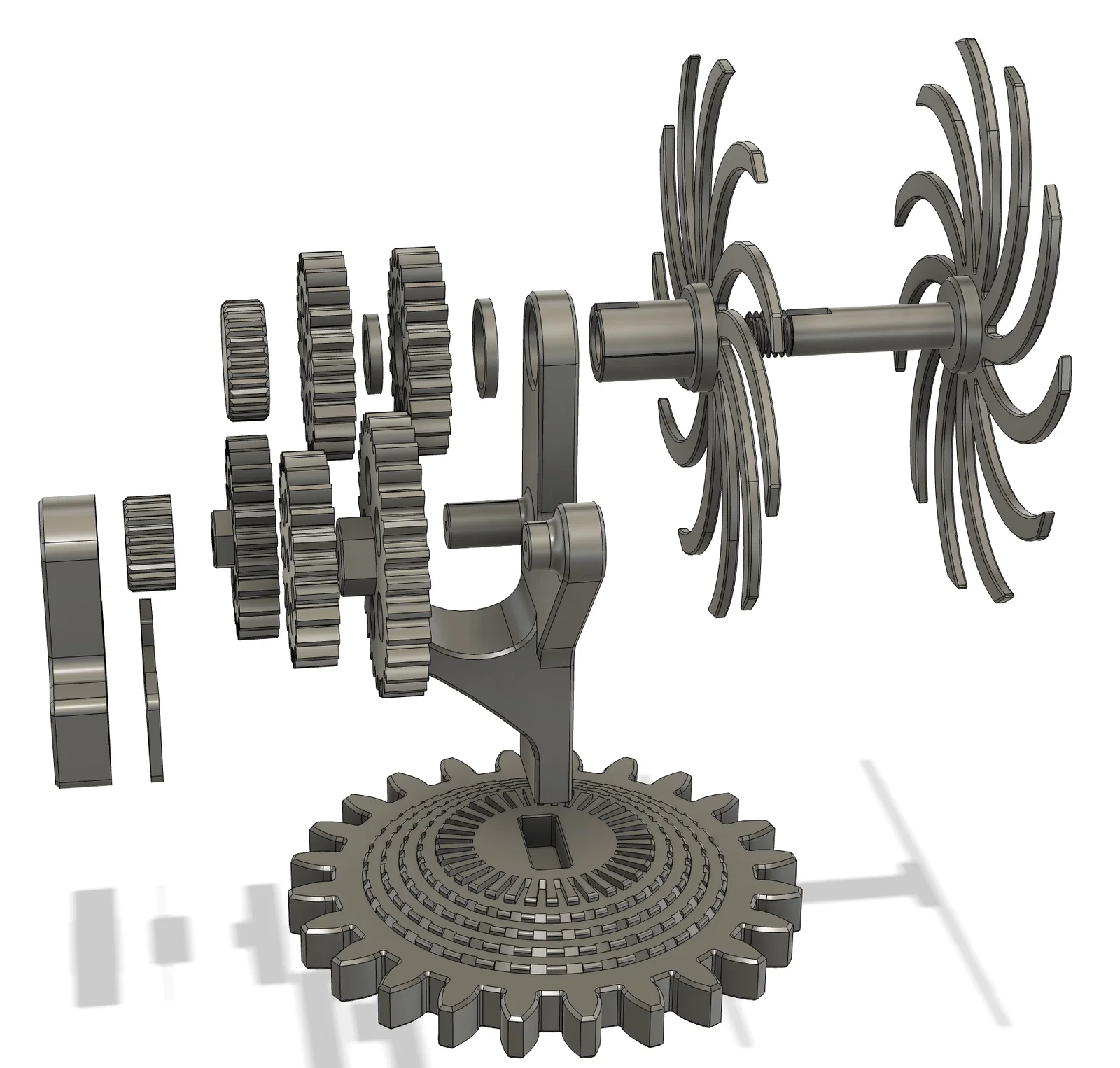

Dùng các hình exploded diagram để lắp ráp. Mọi thứ khá tự giải thích.
Bạn sẽ cần 2 con ốc M3x25mm cho các bộ gear. 2 con ốc M3x10mm cho nắp che electronics PD và 2 con ốc M3x25mm cho motor bracket. 1 con ốc M3x10mm để cố định phần upright vào base.
Lưu ý (NB): Tất cả ốc dùng trong mẫu này đều là socket head cap screws và đều vặn trực tiếp vào nhựa.
Mẹo: Khi lắp ốc cho các bộ gear, siết hết cỡ rồi nới ra khoảng 1/4 vòng đến 1/2 vòng để gear chạy được trơn, không bị kẹt.
Toàn bộ phần electronics dùng trong mẫu này mình mua trên website của Bambu Lab, mục maker's supply.

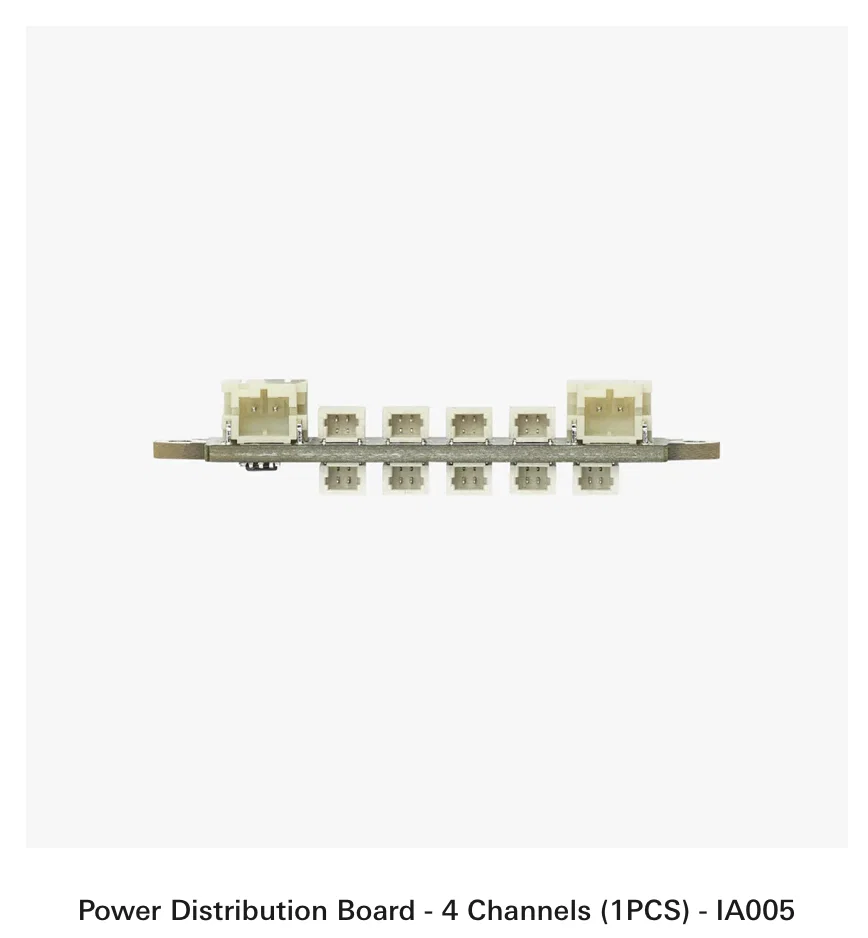

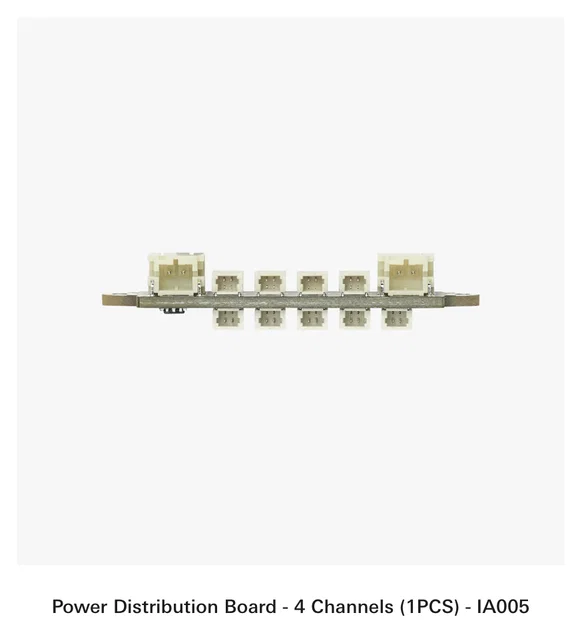

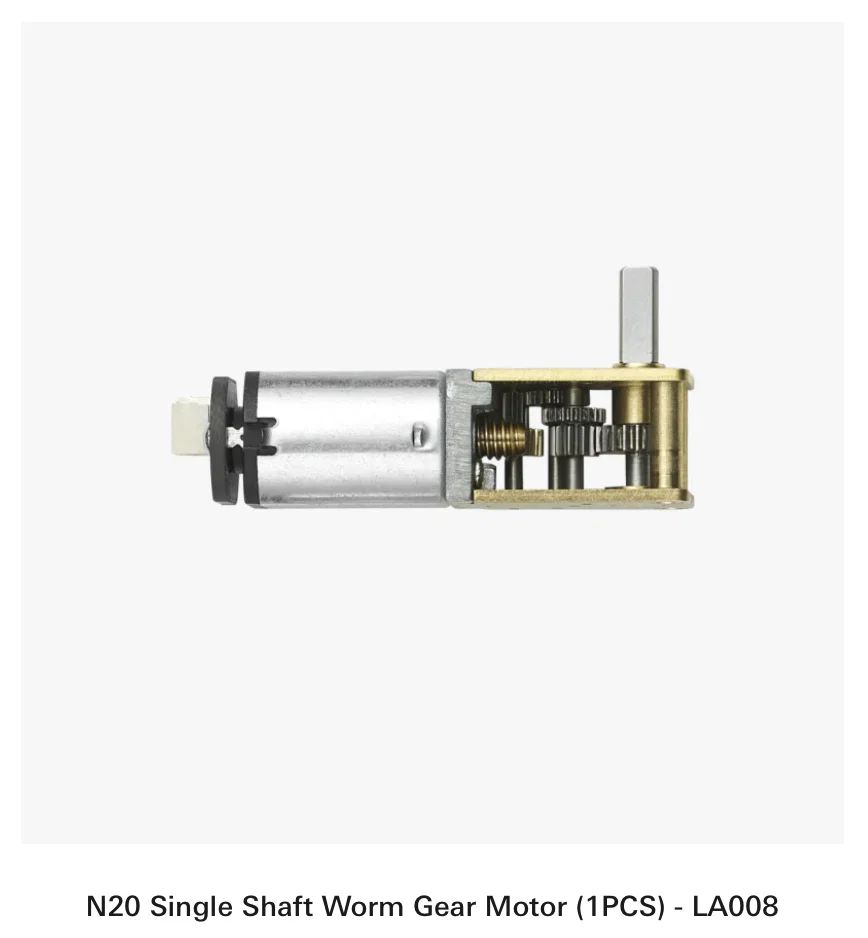

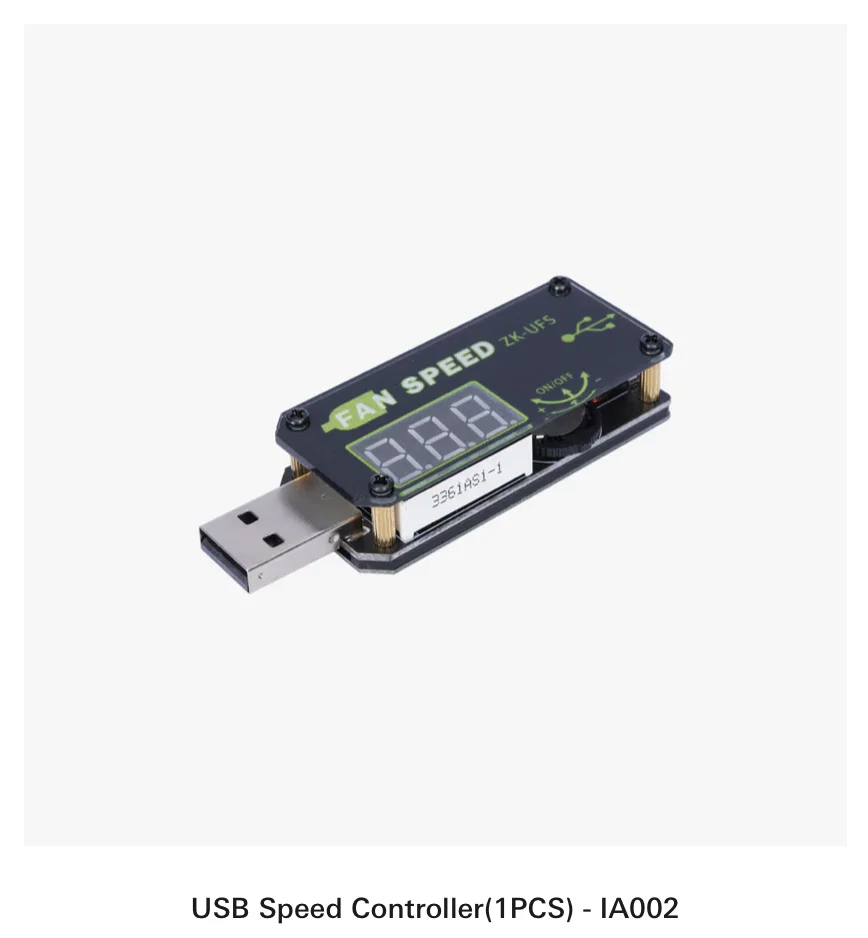

Mình dùng motor N20 với trục ra góc vuông (right angle output shaft), USB speed controller và một power distribution board có đầy đủ các phần cần thiết để cắm nguồn USB.
Mình cũng có kèm file MMU cho phần blades dành cho ai có khả năng in nhiều màu, như trong video và phần mô tả ảnh. Blades in một màu thì mình đã ghi chú rõ nha :)
Để chạy mượt kiểu “buttery smooth”, mình đề xuất quét một lớp mỏng silicone grease lên tất cả các trục (axis).
Không cần supports.
Chúc bạn in vui vẻ.
