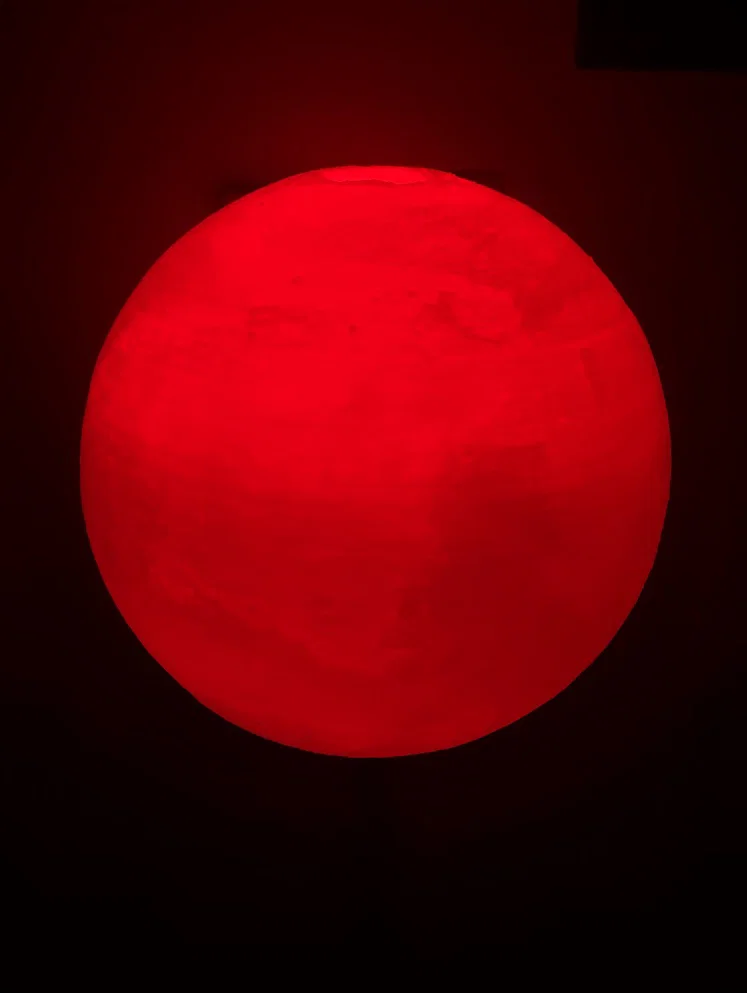

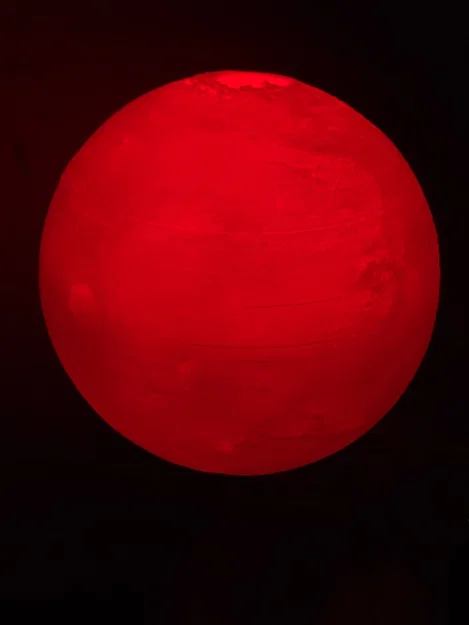

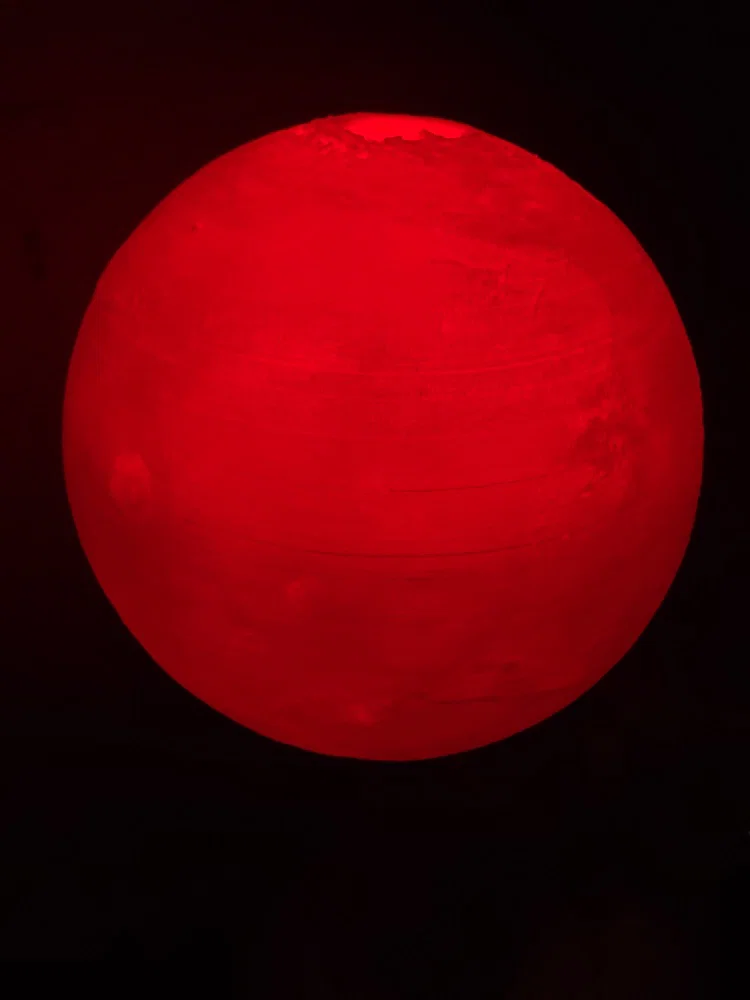

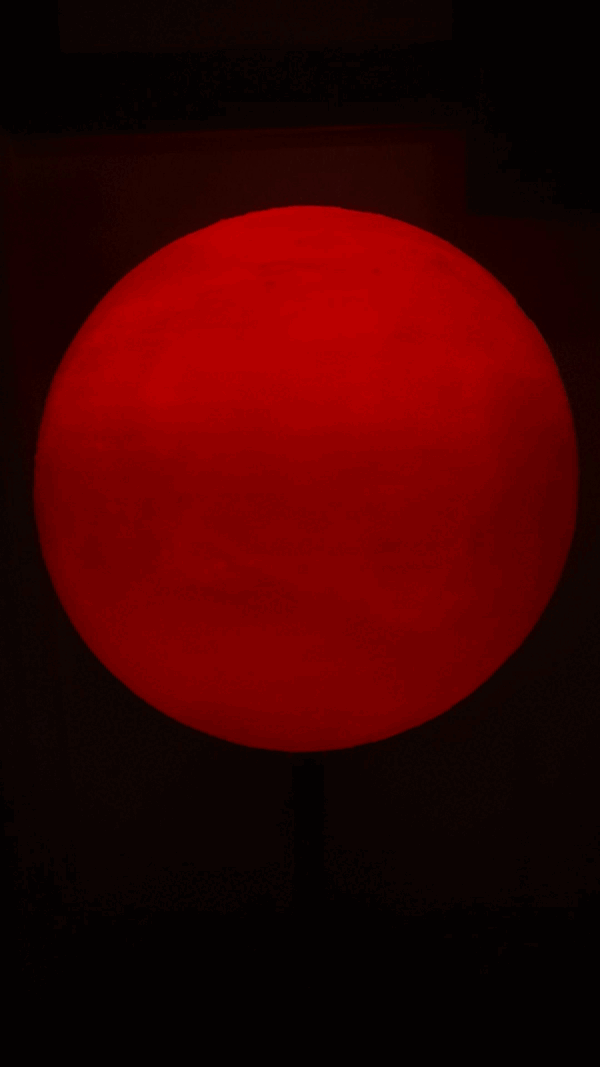

Mars: Đèn Lithophane

Sau khi in xong cái lithophane moon lamp, mình thiệt sự muốn làm thêm vài hành tinh khác nữa.

Mà vấn đề là mình chỉ tìm được đúng một hành tinh khác là Jupiter. Mình muốn mấy hành tinh in cùng tỉ lệ với moon lamp và dùng chung cơ chế khóa (locking mechanism). Trước đó mình cũng đã tự thiết kế một cái locking base riêng cho moon lamp rồi.

Vậy là mình bắt đầu “phiêu lưu” trong hệ Mặt Trời coi thử làm được tới đâu.

Điểm dừng đầu tiên: Mars, Hành tinh Đỏ. Hy vọng đây sẽ là thiên thể dạng terrestrial tiếp theo mà con người có thể sẽ ghé thăm trực tiếp.

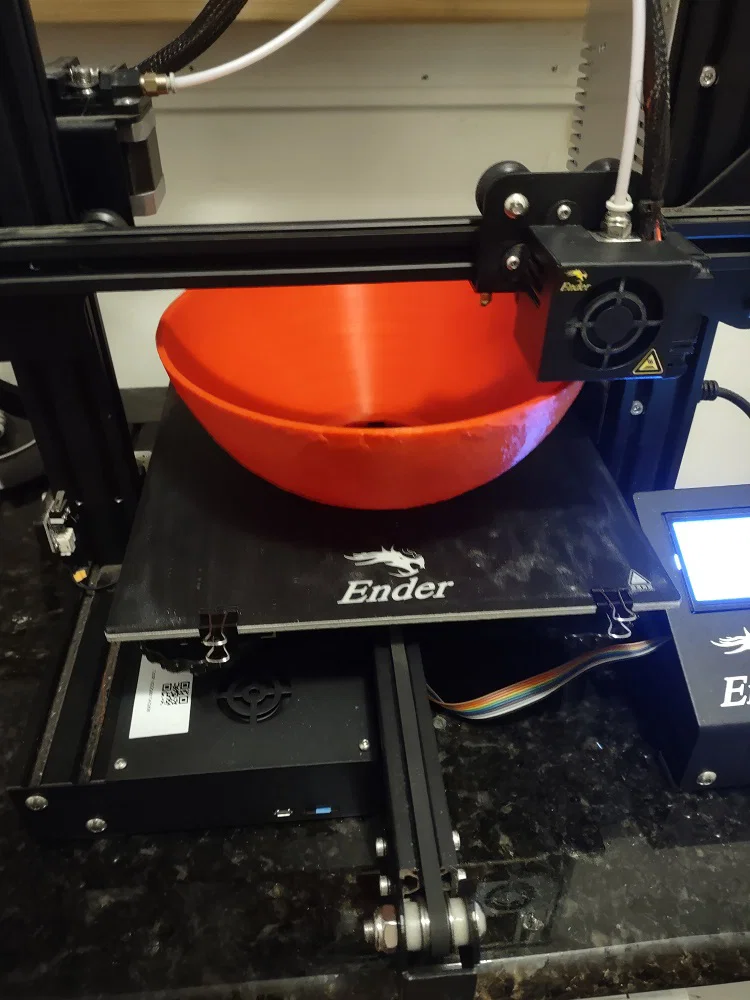

Bản test print mình in layer height 0.16 trên con Ender 3 stock. Trọng lượng hoàn thiện là 502g. Thời gian in 109 giờ (4 ngày rưỡi). Mình dùng PLA đỏ loại generic có sẵn ở nhà.

Cuối cùng cũng upload file sau mấy tháng vì dạo này bận quá.

Thông tin in và vài quan sát của mình về file, in ấn và mấy “quirk” khi slicing ở dưới.

<> Cách mình làm <>
Mình lấy file Lithophane moon rồi tách phần locking base ra, và đảm bảo sau đó nó vẫn in ổn. Mà cái khúc này rốt cuộc phức tạp hơn tưởng tượng nhiều...

Sau đó mình lấy file mars gốc tại đây do raTMole làm, scale lên đúng kích thước như moon. Mình thử mesh cuts và Boolean Merger. Crash chương trình không biết bao nhiêu lần, cuối cùng cũng ra được kết quả chạy ổn. (Chẳng có phần mềm nào thích xử lý Boolean merger cỡ lớn với mesh có vài ngàn faces cả... Mỗi lần làm phải thử nhiều lần, tới khi nào nó “hên” xong mà không crash.)

<> Ghi chú về in ấn và lắp ráp <>
Đúng rồi, model này không watertight nên slicer có thể sẽ báo lỗi. Đừng auto repair, dễ bể tùm lum. Tin mình đi, mình đã thử qua đủ kiểu chương trình mình kiếm được. Nhưng nó vẫn slice/in bình thường. Ít nhất theo những gì mình test thì ok, còn tùy máy/tùy phần mềm của bạn nữa.

Không cần Support, giống như bản moon. Nếu bạn in solid và set wall layers theo kiểu ‘inside to outside’ thì in không cần supports. (Với lại mình cũng không biết nếu có support bên trong thì bạn lấy ra kiểu gì. Nên nếu vẫn nhất quyết dùng support thì nhớ cân nhắc chuyện đó...)

Đây là lithophane nên đừng in infill, nó cần phải solid. Chỉ cần tăng wall count lên thật cao. (Cura 5.6.0 có vẻ hay crash nếu bạn để wall count trên 100, nhất là khi slicing với layer thấp. Chỉ báo trước vậy thôi...)

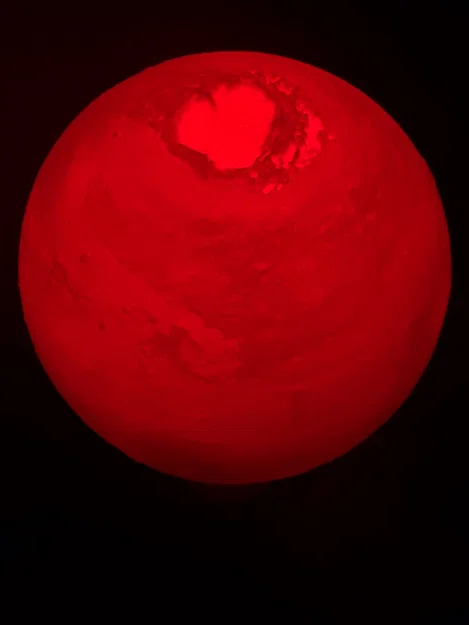

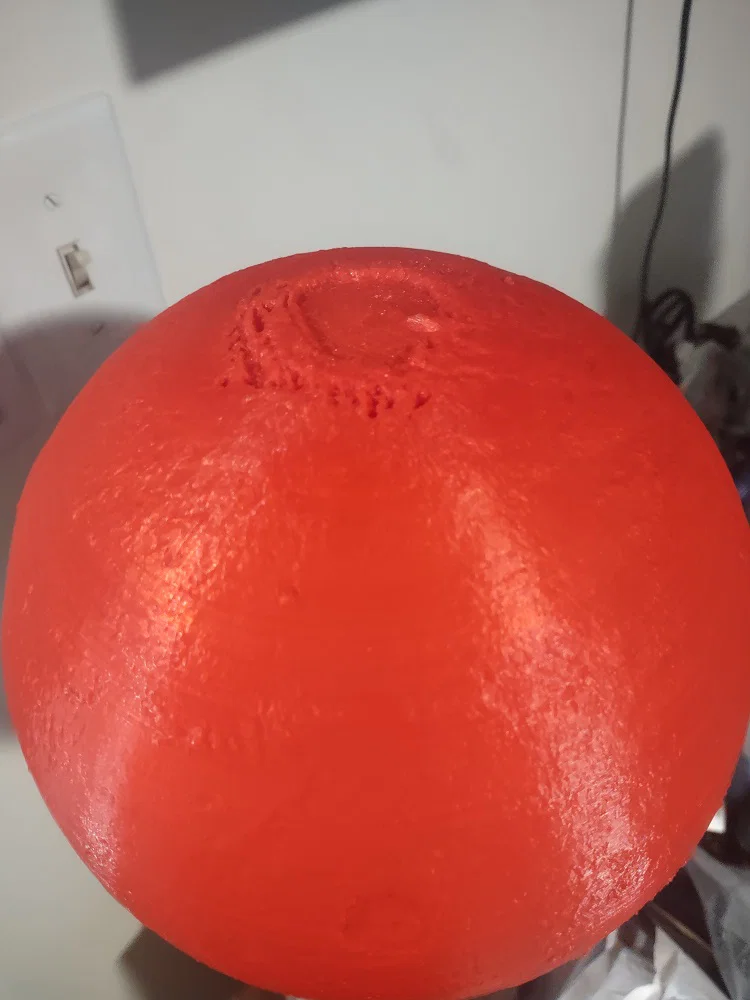

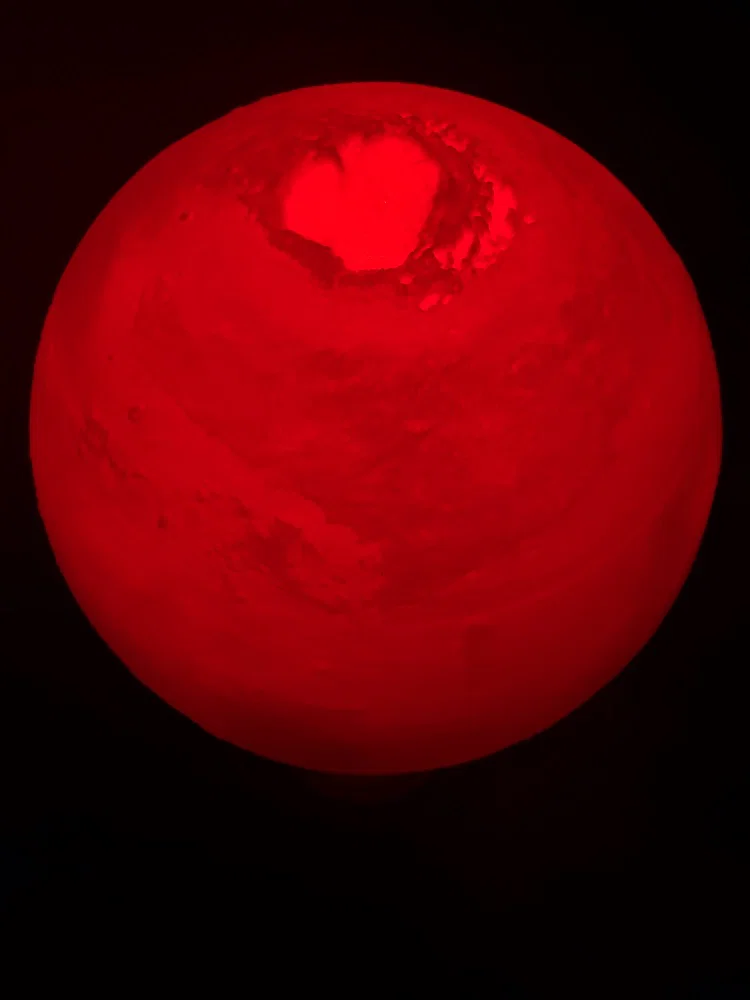

Con này đúng kiểu “quái vật” so với moon lamp: theo ước tính slicing thì hơn 560g. Mình đoán nặng vậy là do địa hình/đặc tính lithophane của model Mars biến thiên nhiều hơn Moon. Mình có thử hollow để giảm filament, nhưng ra vài chỗ nhìn rất đáng ngờ. (Khu vực cực Bắc vốn đã khá mỏng vì cần truyền sáng nhiều hơn cho phần polar caps.) Mình sợ nó yếu quá dễ bể. Cuối cùng cũng không tiết kiệm được bao nhiêu filament nên mình bỏ ý định hollow luôn. Nhớ canh cuộn filament đủ để in tới cuối, chứ mà hết filament lúc xong 90% thì tiếc lắm.

Do lượng nhựa đùn ra quá nhiều nên thời gian in rất lâu. So với file moon thì đây là bước nhảy thời gian khá gắt. Cura ước tính khoảng 3 ngày (71 giờ 40 phút) với layer 0.20.

Slicing ở layer thấp có thể lâu kinh khủng. Mình nghĩ do file to và face count nhiều. Đừng mong nó nhanh.

Slicing layer quá thấp trong Cura cho kết quả lạ. Mình định làm 0.12 nhưng không bao giờ slice xong, có lần đợi tới 8 tiếng mà vẫn không xong; tới lúc nào đó Cura 5.4.0 và Cura 5.6.0 kiểu như tự bỏ cuộc. 0.16 có vẻ là mức thấp nhất mình làm chạy ổn định được, nên mình chốt luôn mức đó để in. Tùy slicer bạn dùng thì kết quả có thể khác.

Giống như moon lamp, bạn sẽ cần bóng đèn Edison screw nhỏ hơn loại tiêu chuẩn một chút. Bóng tiêu chuẩn không vừa lỗ vì phần bầu (bulb) của bóng không lọt.

Cá nhân mình hay mua LED loại bình thường rẻ rẻ có chụp tán sáng (plastic light diffuser). Mình tháo cái chụp đó ra. Cách này có thể bị xem là nguy hiểm vì nó để lộ mạch (circuit board) có nối với điện lưới. Nhưng nó nằm trong không gian kín, lắp xong thì cũng không có cách nào chạm vô board được. Mình thì ok với phương án này vì mình sống một mình. Nếu cần bảo trì thì mình rút điện ra.
Bạn tự cân nhắc và tự quyết định, mình không quyết thay bạn. Nếu bạn thấy thoải mái với hướng này thì đây là một lựa chọn mình vô tình tìm ra, nên chia sẻ lại thôi.
