Ống dẫn khí lắp đặt trong khung cửa sổ/cửa ra vào

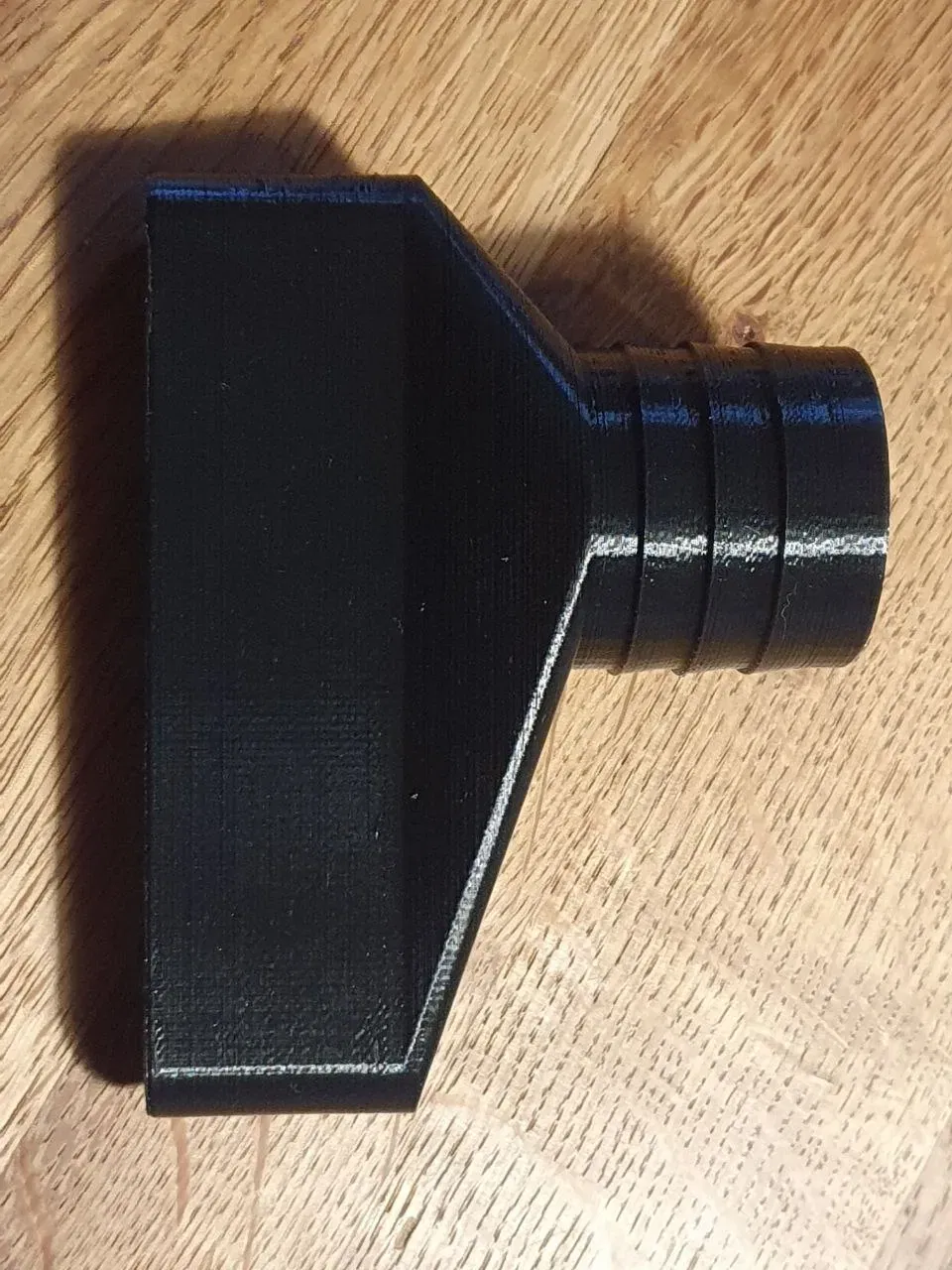

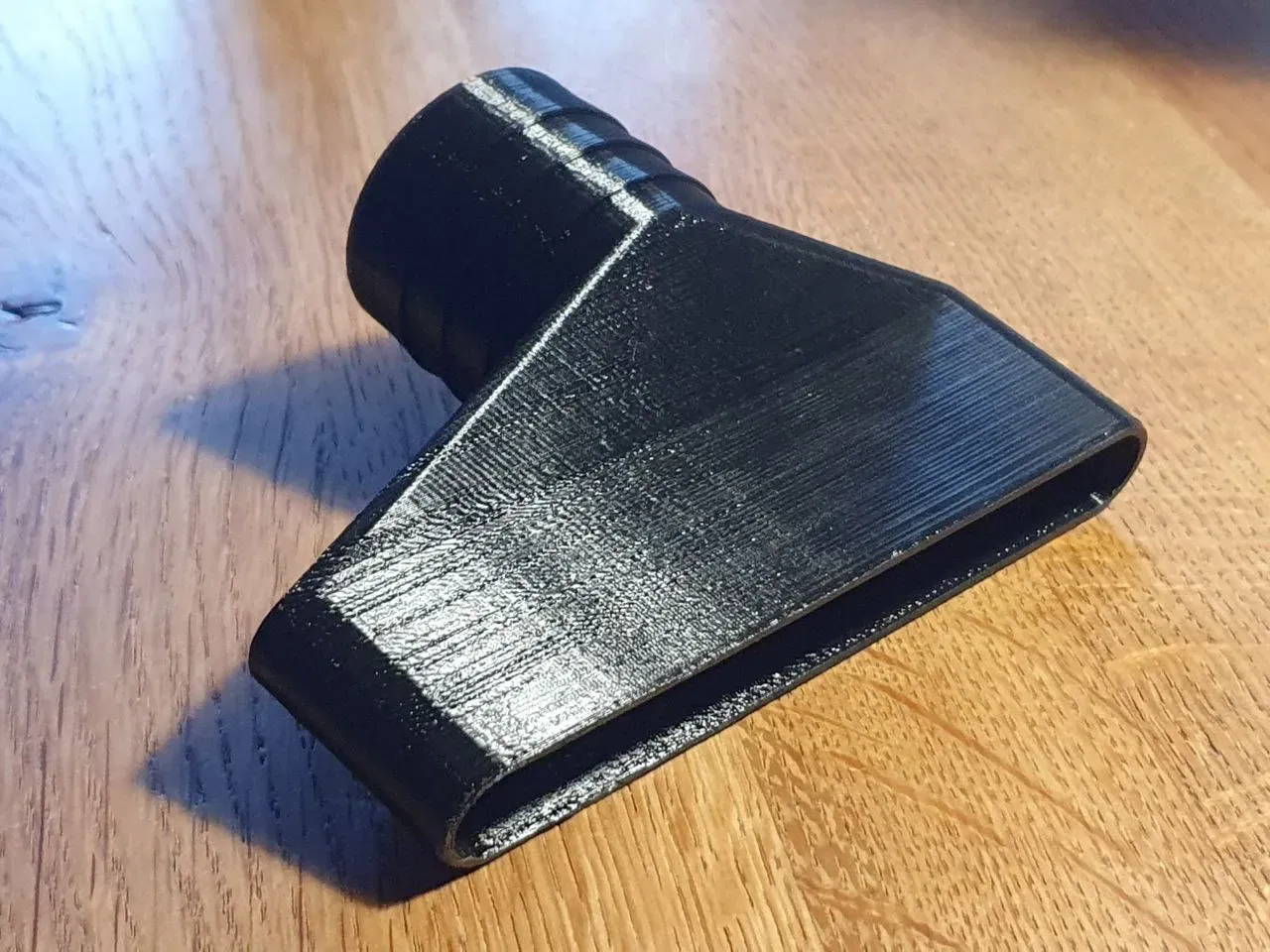

Bộ chuyển đổi này cho phép lắp đặt một ống thông gió vào một khe hở nhỏ trong khung cửa sổ hoặc khung cửa.

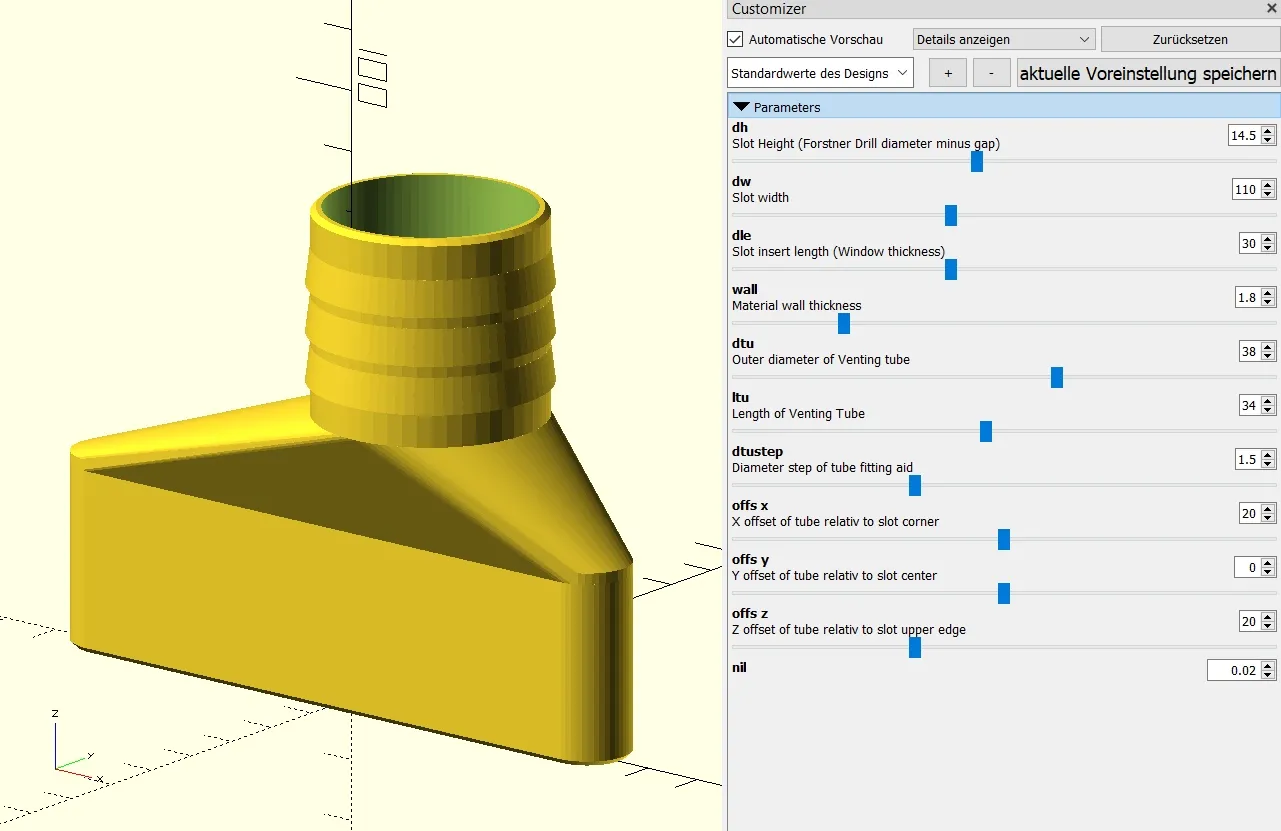

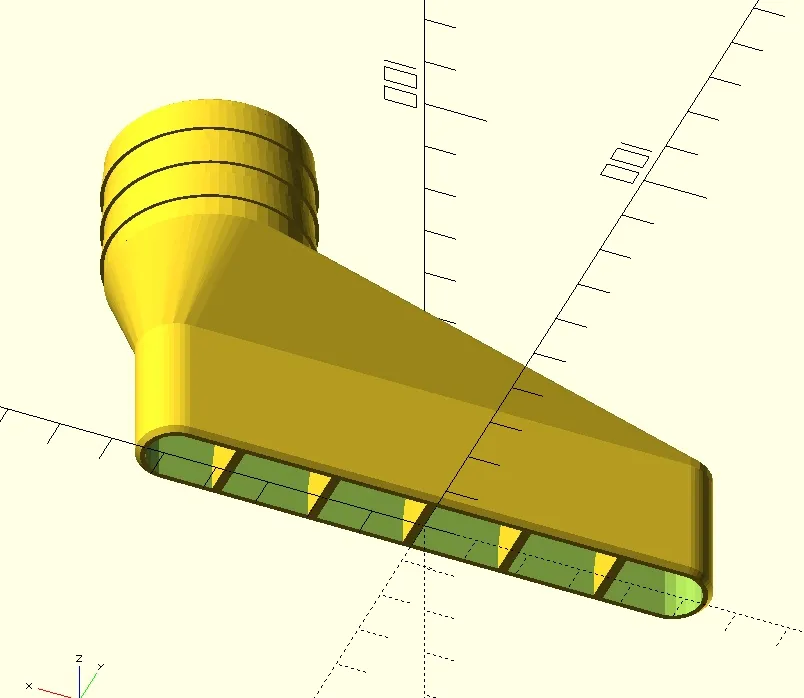

Tệp CAD là một mô hình OpenScad hoàn toàn tham số, điều này cho phép thiết lập nhiều tham số với OpenScad Customizer như đường kính ống, kích thước khe, độ dày tường và nhiều hơn nữa.

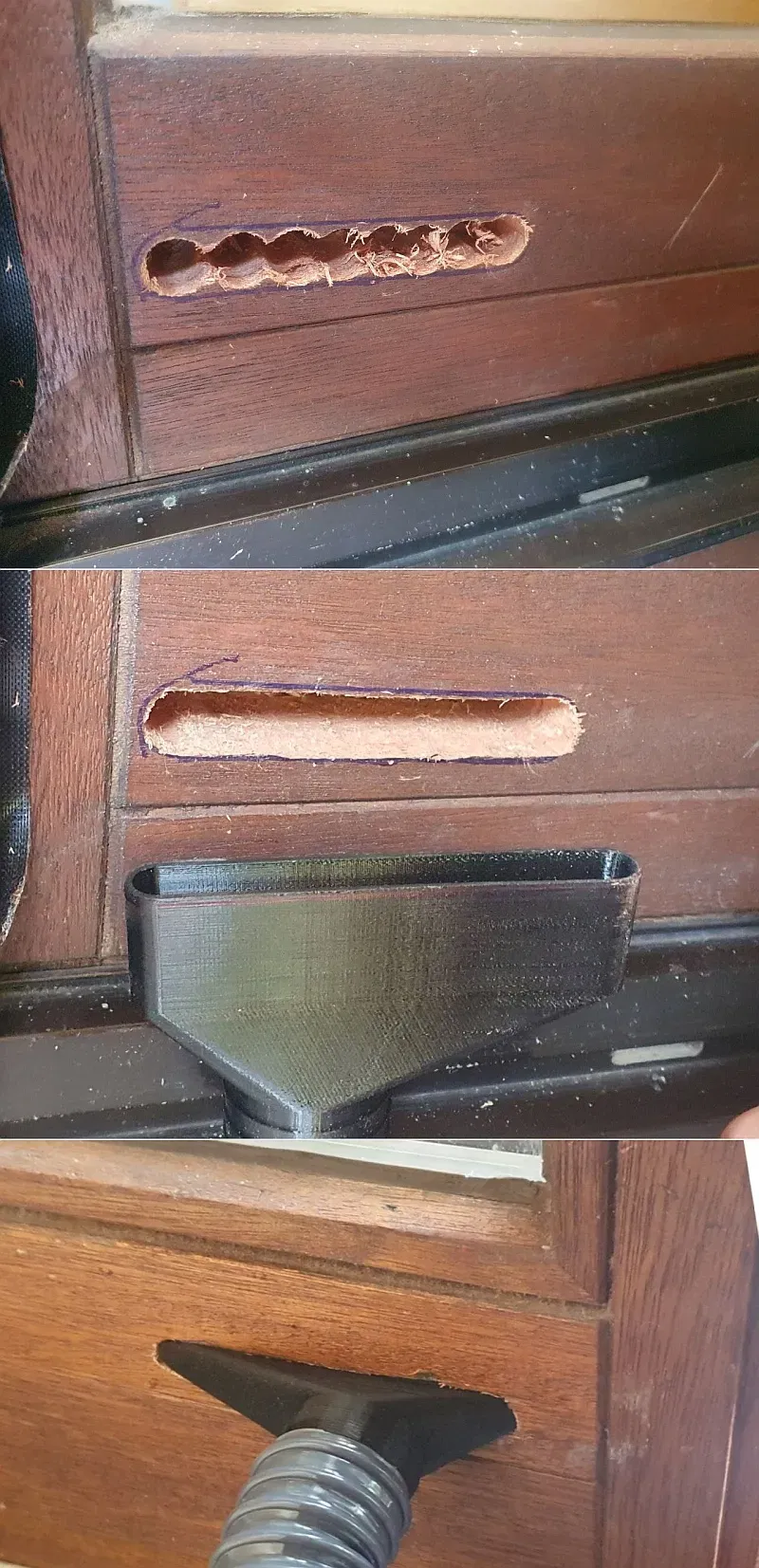

Tôi đã sử dụng cái phễu này để làm khô một phòng với một máy bơm chân không kênh bên (Seitenkanalverdichter), kết nối với một ống chân không 38mm đến một khe 15mm trong khung cửa sổ.

Nhiều phiên bản cho ống 25mm và 38mm và các kích thước khe khác nhau được bao gồm dưới dạng tệp STL. Trong trường hợp bạn cần kích thước cụ thể, hãy sử dụng Openscad với Customizer để tự do điều chỉnh mô hình theo nhu cầu của bạn.
