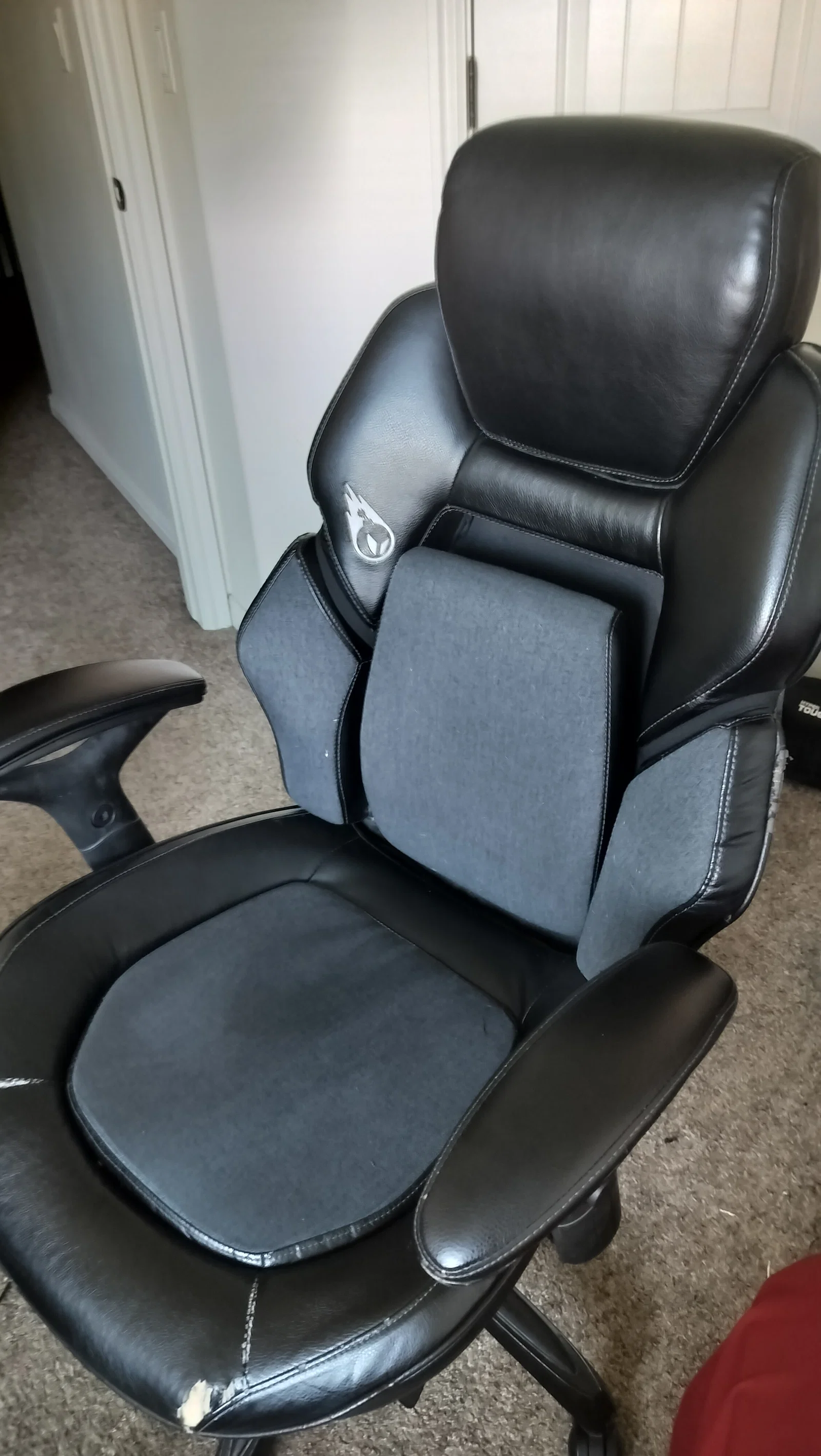

Thay thế đỡ thắt lưng ghế True Innovations DPS 3D Insight (Gaming Chair)

Chi tiết thay thế cho ghế gaming True Innovations DPS 3D Insight. Phần này nối với cụm lumbar xoay nằm dưới tựa đầu.

Bạn sẽ cần dùng lại phần hardware từ ghế hiện có vì file này chỉ thay thế “rubber arm”.

Hướng dẫn lắp đặt:

Hướng dẫn tháo miếng cao su (OEM):

Giả sử miếng cao su bị gãy ở giữa và còn một nửa vẫn nằm trong ghế: Có một cái lẫy (lever) phía trên, xoay lẫy lên và ra ngoài, miếng cao su sẽ trượt LÊN và tuột ra khỏi ngàm giữ.

Đối với cụm lumbar, thường sẽ có điểm liên kết bằng cao su và kim loại được bắt vít để gắn vào ngàm cao su ở phía ghế. Chỉ cần tháo ra. NHỚ GIỮ LẠI ỐC VÍT CHO BƯỚC 2!

Hướng dẫn lắp chi tiết thay thế:

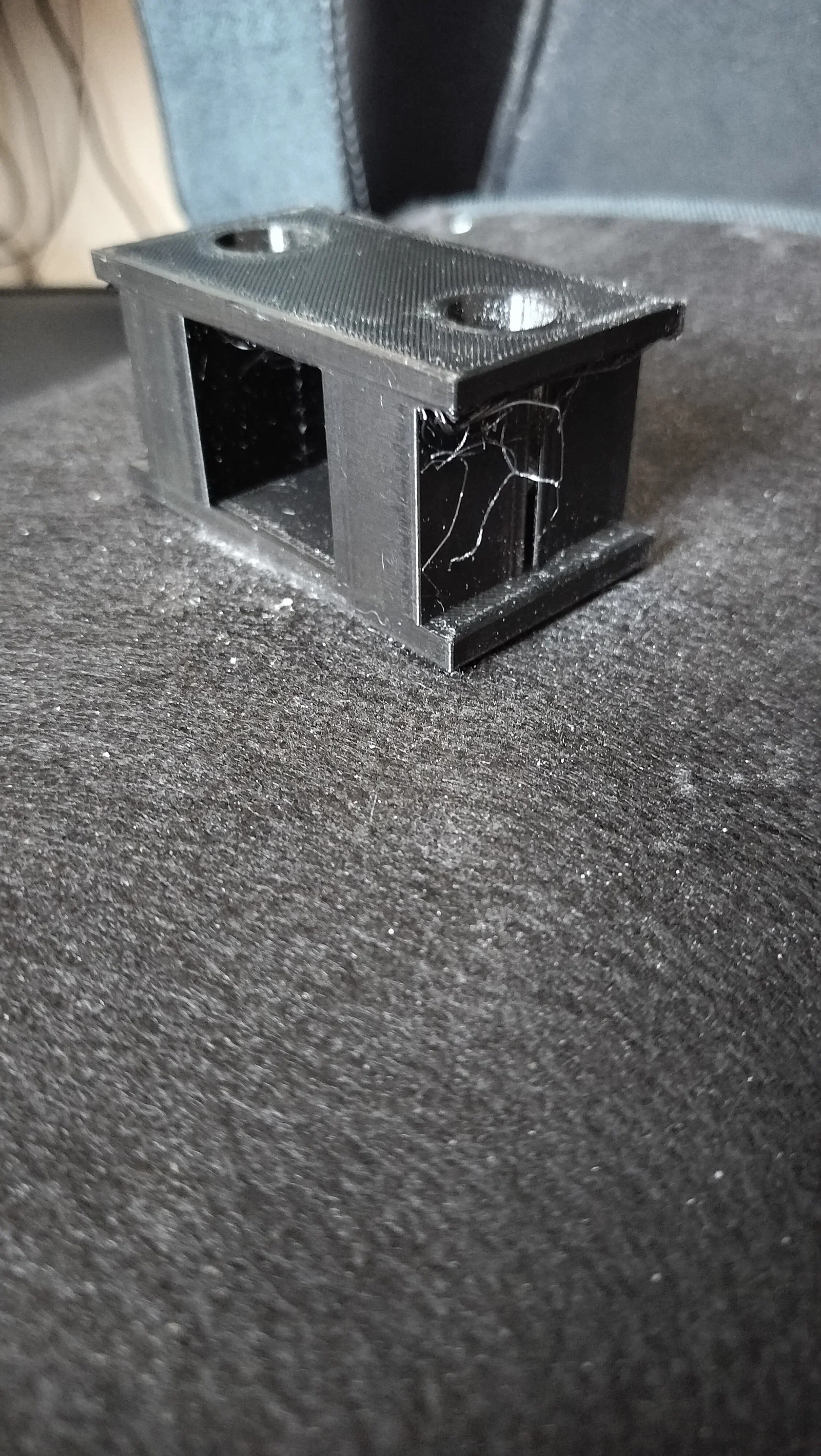

Bước 1: Ở mặt dưới của chi tiết có một đoạn trong ống với đường kính nhỏ hơn một chút, phần này có tác dụng chặn ốc vít và giữ chi tiết.

Gắn nó vào cụm lumbar bằng các con ốc, với mặt dưới quay VÀO phía tấm lumbar plate (CỰC KỲ QUAN TRỌNG VÌ CÓ GỜ BÊN TRONG Ở PHẦN ĐÁY). Cá nhân mình thích vặn ốc khoảng nửa chừng để còn độ “nhún” và để chi tiết hoạt động giống như miếng cao su ban đầu. (Xem ảnh đính kèm)

Bước 2: Khúc này hơi khó vì không gian thao tác chật.

Canh chi tiết nhựa theo đúng rãnh (channel) của hệ trượt có sẵn. Đặt phần in lên trên rãnh đó, rồi dùng ngón cái hoặc ngón khác để vừa canh vừa đẩy chi tiết vào trong rãnh. Khi canh đúng thì nó sẽ vào khá dễ, nhưng công đoạn canh hơi phiền.

Cài đặt in (Print Settings):

Printed On: Ender 3 (Stock) Layer Height: 0.2mm (mình đã in 0.28mm vẫn ok)

Material: Elegoo Rapid PETG (Black, White)

Supports: No (muốn thì bạn thêm cũng được)
