Adapter băng Talon cho magwell Nerf full length (generic)

Mình đã chỉnh lại adapter của CaptainSlug (từ 2019) để gắn vừa Longshot của mình và băng đạn Talon. Một số nâng cấp khác cũng được làm dần theo thời gian (tương thích với blaster khác, tinh chỉnh nhiều chỗ).

Không có ý chê thiết kế của CaptainSlug đâu, mình hiểu là bản đó vốn thiết kế cho Caliburn, còn bản thay thế cho magwell Nerf “generic” chỉ là làm thêm sau. Chưa kể hồi đó băng Katana cũng phổ biến hơn.

Rất mong nhận được góp ý — khả năng test của mình cũng có giới hạn.

Compatibility

Tới giờ mình thấy nó hợp với magwell của mấy blaster Nerf loại “generic” nói chung, vì hình học gần như giống nhau. Mình dùng với springer thì ổn, nhưng do đây không phải dạng adapter full-forward nên mình không dám khuyến nghị dùng với flywheeler.

Cần nhả “Longshot” tương thích với:

• Recon/Retaliator
• Rapidstrike
• Stryfe
• Longshot
• KHÔNG tương thích với Recon MKII do handguard

Cần nhả “Stampede” tương thích với:

• Stampede

Lắp ráp:

< Sẽ làm video lắp ráp >

• In V4 không cần supports, trừ khi mình đã kịp bỏ cái “sacrificial support” đó
• Dùng kềm mũi nhọn (needle-nosed pliers) hoặc tương tự để giật/bẻ bỏ phần sacrificial
• Dùng một đoạn filament thừa để giữ mag release đúng vị trí; nghe nói tăm (toothpick) cũng dùng được

Thay đổi (Tóm tắt):

V1:

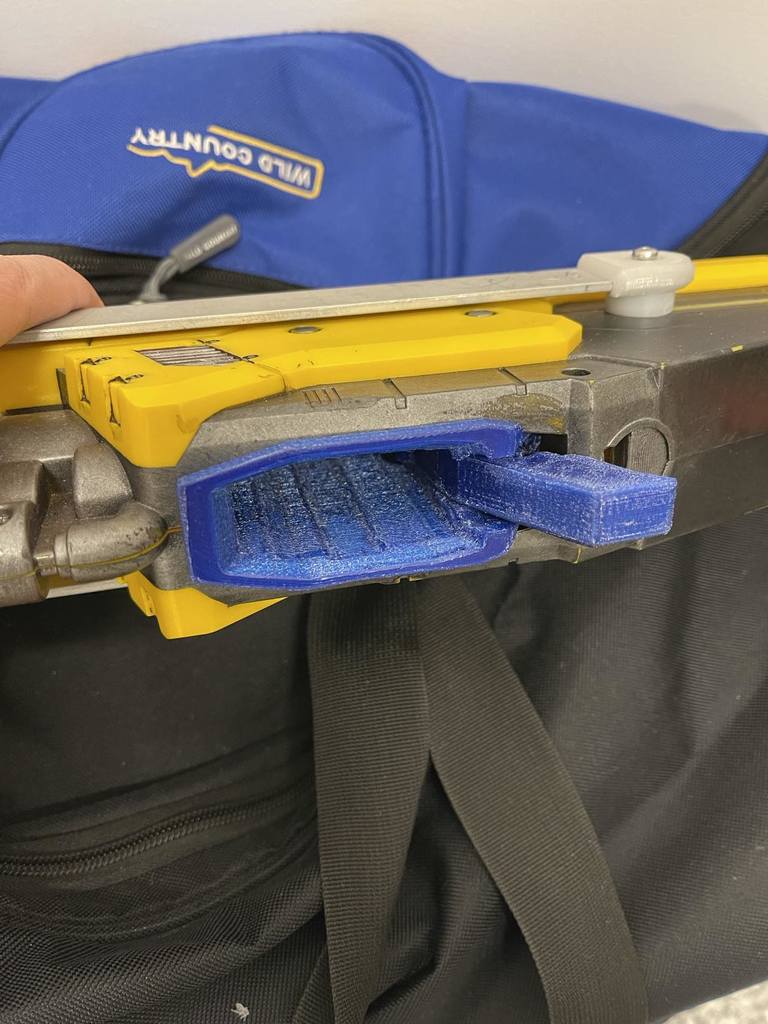

• Dùng được trên Longshot
• Không dùng được Talon

V2:

• Hy vọng dễ in hơn
• Có ngàm kẹp để dùng dây thun bungee/hairtie

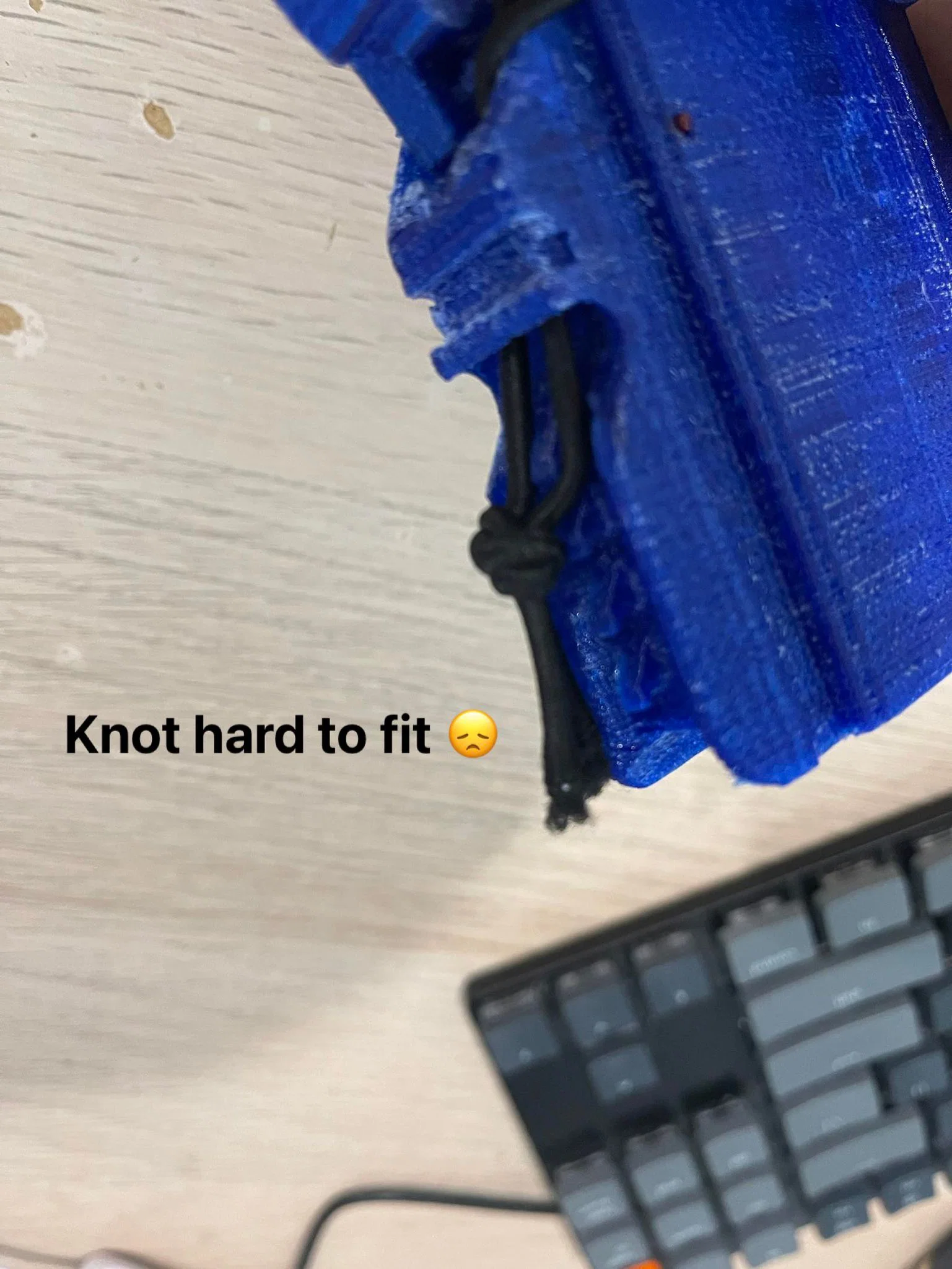

• Không dễ dùng với dây thun mỏng

V3:

• Hy vọng dễ in/kẹp hơn
• Phần trước rỗng, đế gọn hơn

V4:

• WIP - sẽ chỉnh tiếp dựa trên feedback
• Hai bên dạng scallop
• Gia cường hai bên
• Có “sacrificial piece”
• Tương thích kiểu nhả sideswipe

Thay đổi (Chi tiết):

V1:

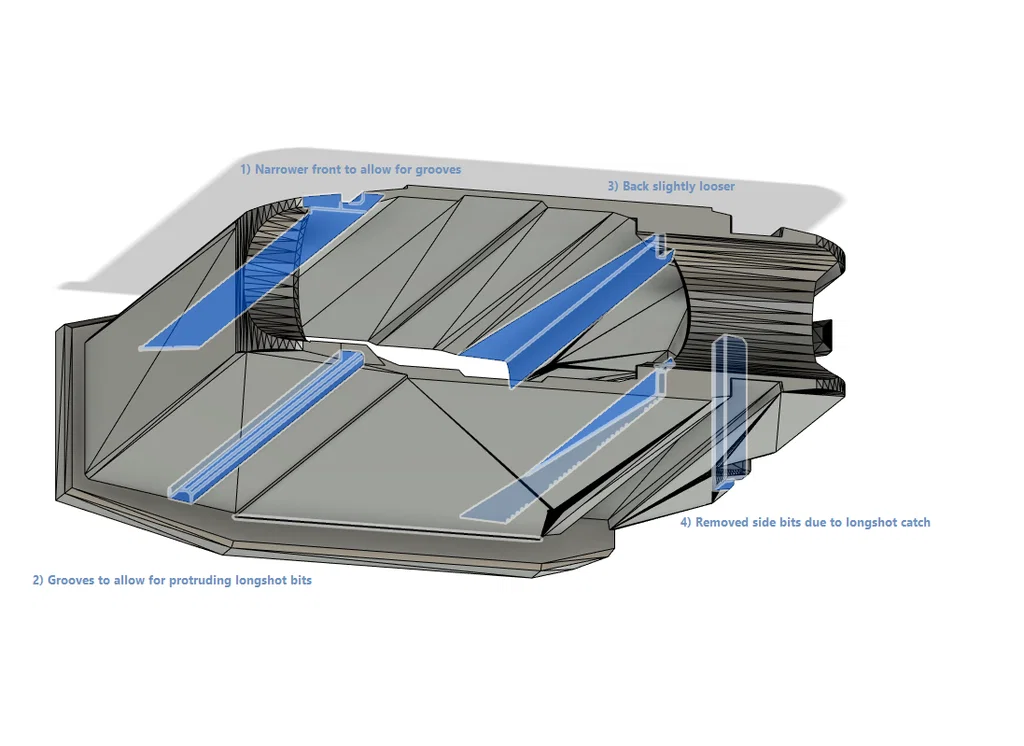

• Thêm rãnh key (key slots) cho các “fins” phía trước của magwell, tương tự bản Tk_Adapter_Alt.stl của Slug
  • Rãnh key ít “gắt” hơn của CaptainSlug, nên băng đạn sẽ ngồi lùi về sau một chút so với magwell lớn.
  • Để bù cho rãnh key, mình siết chặt khe gắn Talon mag, có thể gây không tương thích Katana (lưu ý bản của CaptainSlug chọn không bù theo cách này, nên mình mới làm bản riêng)

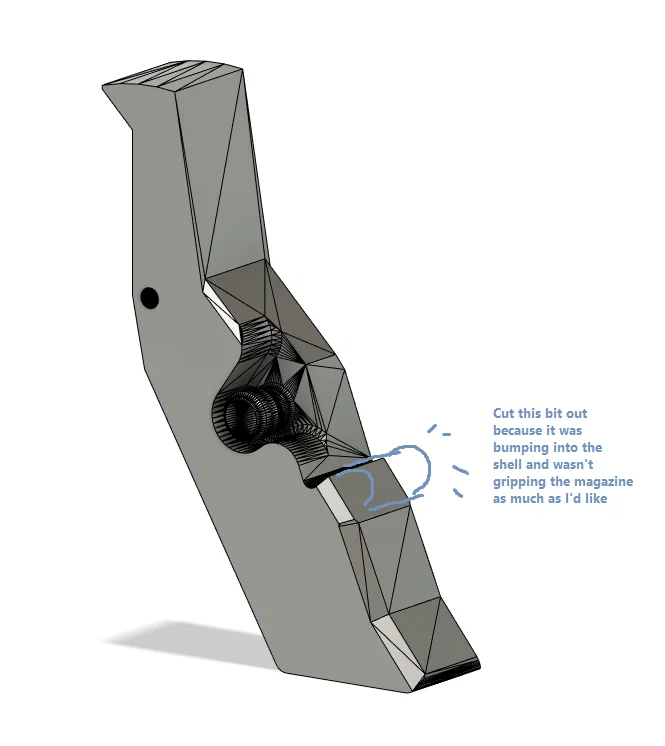

• Mag release cũng phải cắt gọn nhẹ vì vỏ (shell) ép vào làm mag bị rớt.
• Mài mỏng hai bên khe mag release để dùng trên Longshot do magazine catch lớn.

V2:

• Giảm một số bridged overhang bằng ramp 45 độ để dễ in hơn

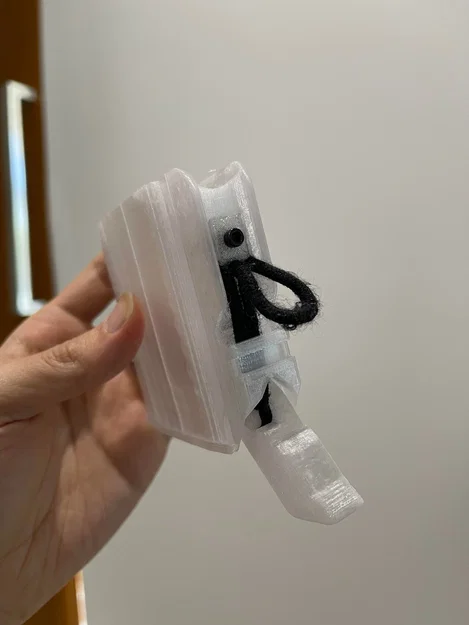

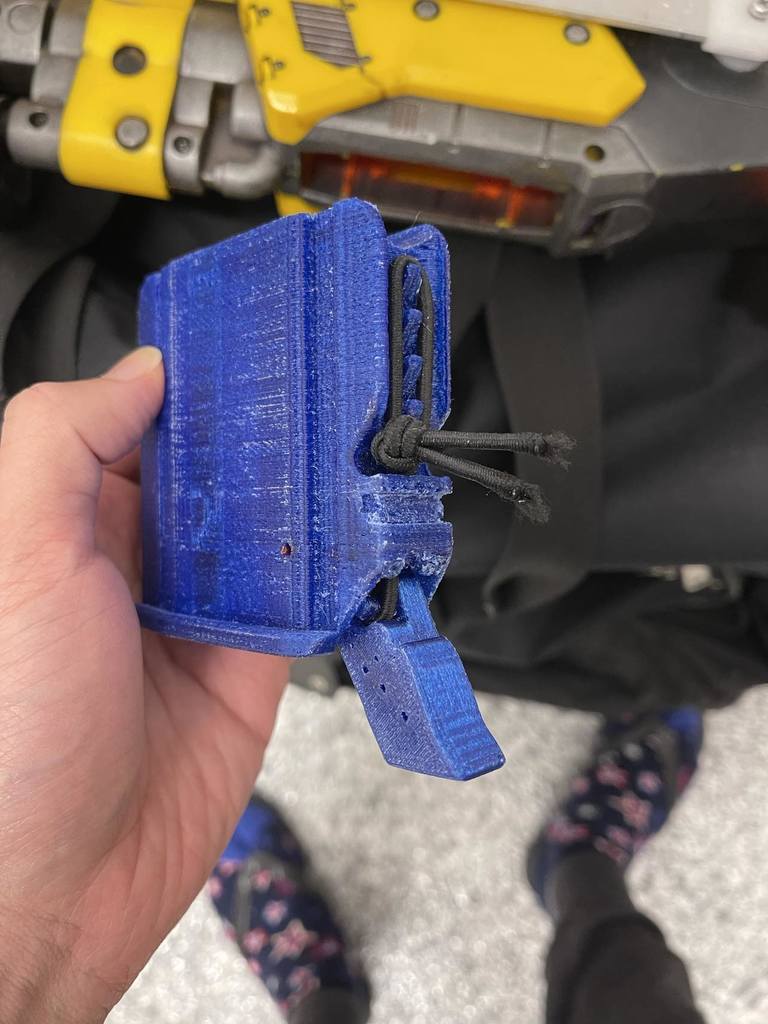

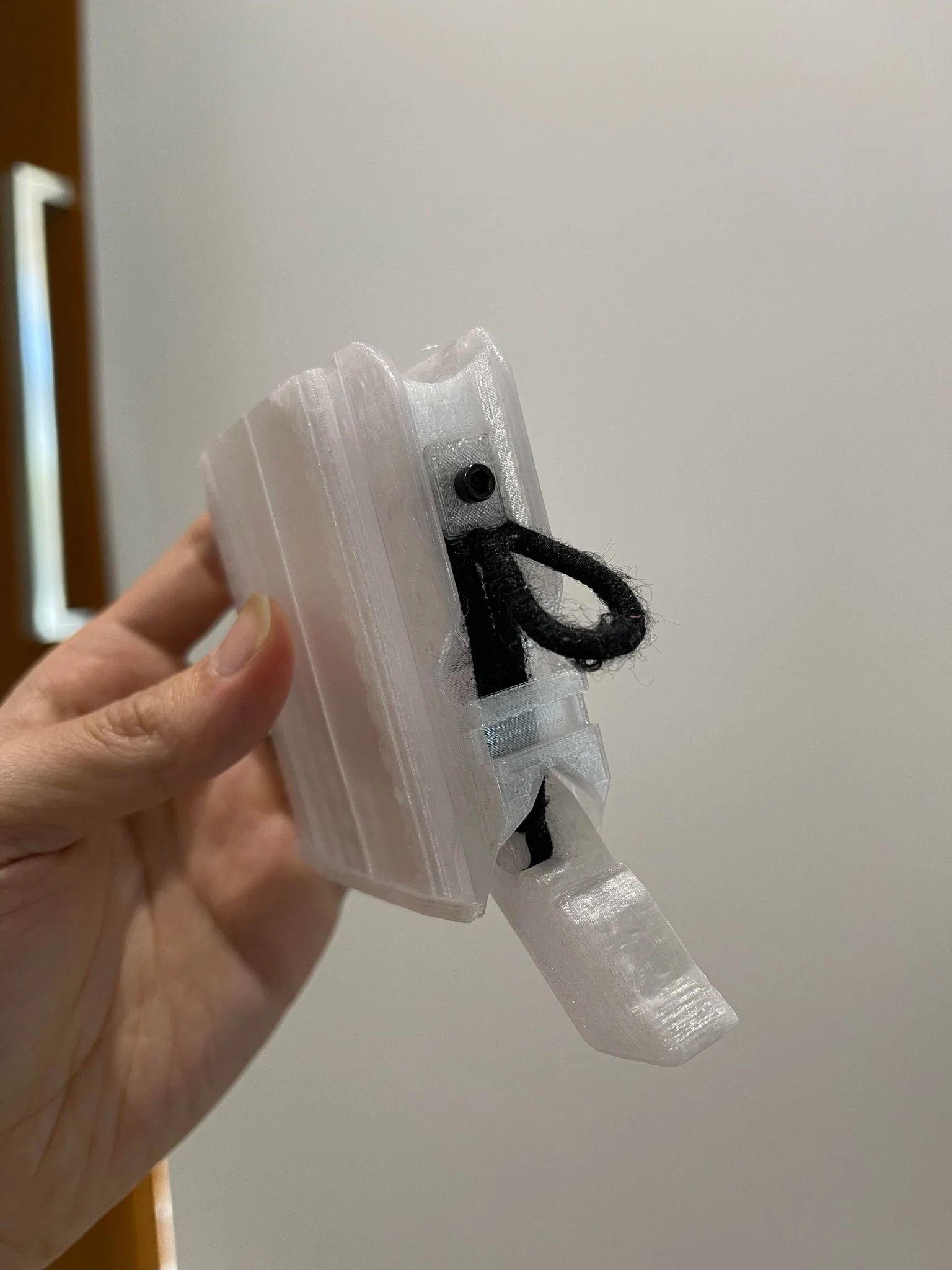

• Thay móc dây thun bằng plate siết M3 để kẹp bungee/hairtie
  • Vì dây thun thường kém bền hơn. Còn o-ring thì mình chưa chắc.
• Giảm độ dày phần đáy để profile mỏng hơn khi gắn vào. Phần vật liệu/độ cứng thêm có vẻ không cần thiết.

V3:

• Thay các bridged overhang còn lại để loại bỏ hoàn toàn bridging/nhu cầu supports.
• Đổi vị trí/tăng kích thước plate kẹp dây.
• Tăng khoảng hở quanh móc trên cần nhả để luồn dây.
• Cắt gọn cần nhả thêm để cạnh nhìn sạch hơn.
• Khoét rỗng nhẹ phần trước, giảm nhựa cần in.

V4 (Cần test thêm):

• Dọn lại vài cạnh thừa và kích thước
  • Cắt bớt nhựa thừa ở phần trước nữa
  • Magwell hơi chặt hơn
  • Hai bên cứng hơn chút
  • Rãnh key lỏng hơn/“gắt” hơn một chút (fit trước đó hơi chặt)
• “Sacrificial piece” (lơ lửng) tại chỗ lõm của mag
  • Mình làm “sacrificial piece” dạng lơ lửng thay vì nối bằng khe hở .2mm dựa trên góp ý về việc tháo ra. Rất mong nhận thêm feedback chỗ này.
  • (In xong giật/bẻ bỏ phần này)
  • Cái này nhằm cho phép slicing không cần supports
• Scallop theo thay đổi của Meaker trong bản của anh ấy để phù hợp khi nạp qua sealed breeches https://www.thingiverse.com/thing:3493758

• Kiểu nhả sideswipe cho Stampede lấy cảm hứng từ https://www.thingiverse.com/thing:3523945
• Cần nhả dạng phẳng theo góp ý

• TODO: Bản full forward cho flywheeler? https://www.thingiverse.com/thing:3863914
