Ngăn Kéo Mini Để Bàn FreeCAD (Parametric)
Ngăn kéo mini 2 mảnh để bàn (parametric) thiết kế bằng FreeCAD, có kèm file FCStd để tùy chỉnh kích thước. Tối ưu cho tỉ lệ 2:1, cao 50–75mm, dung sai rõ ràng và phù hợp khuyến nghị thin wall của PrusaSlicer.
Mô tả
Không phải thiết kế gốc; mình làm lại từ một món đồ Target Corp cũ nhặt được ở Goodwill.
Thiết kế tuân theo độ dày vách mỏng (thin wall) khuyến nghị của PrusaSlicer 2.7.1 cho layer 0.3mm.
Dung sai: +/- 0.5mm theo chiều dọc, +/- 0.75mm theo chiều ngang.

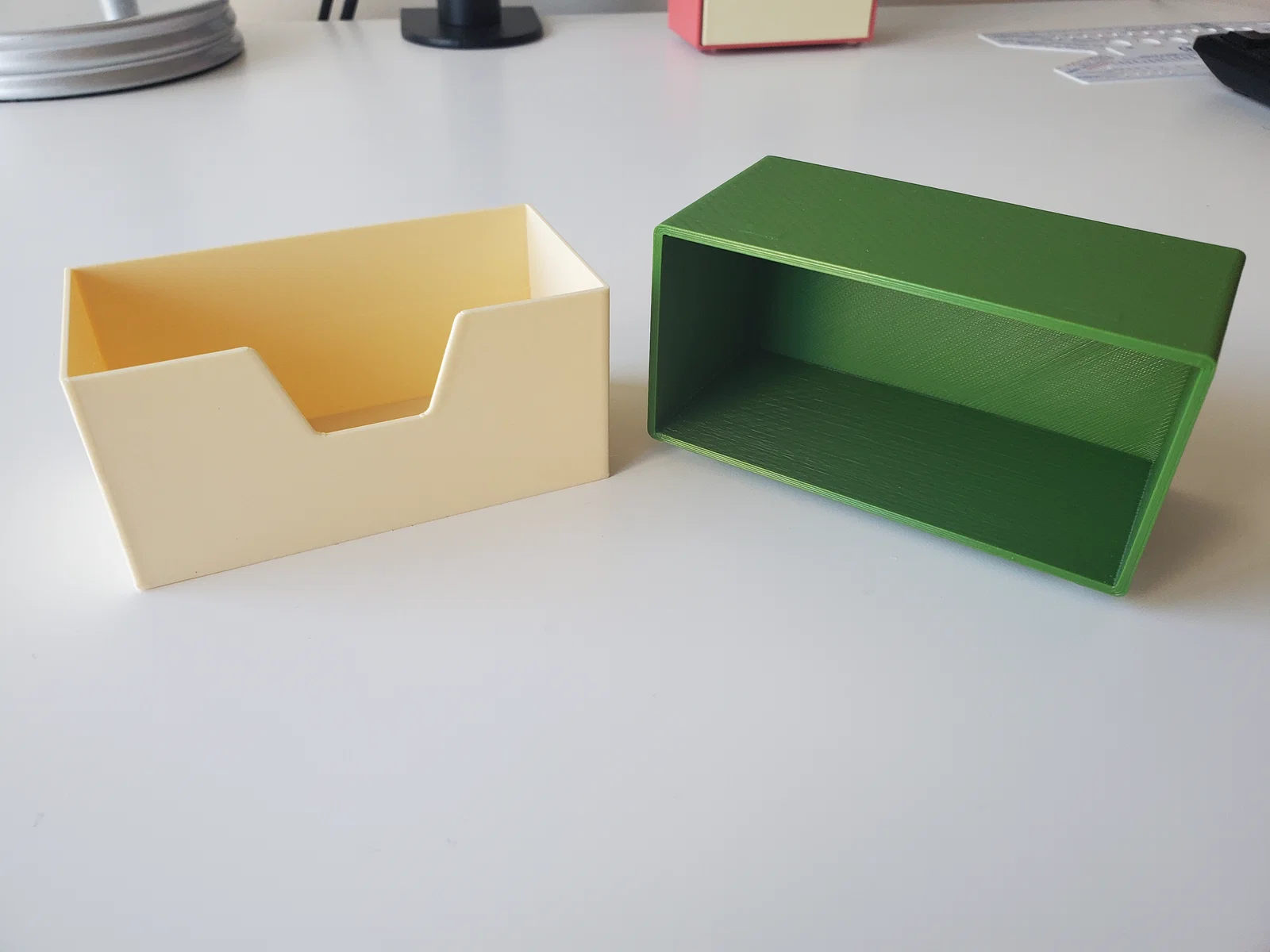

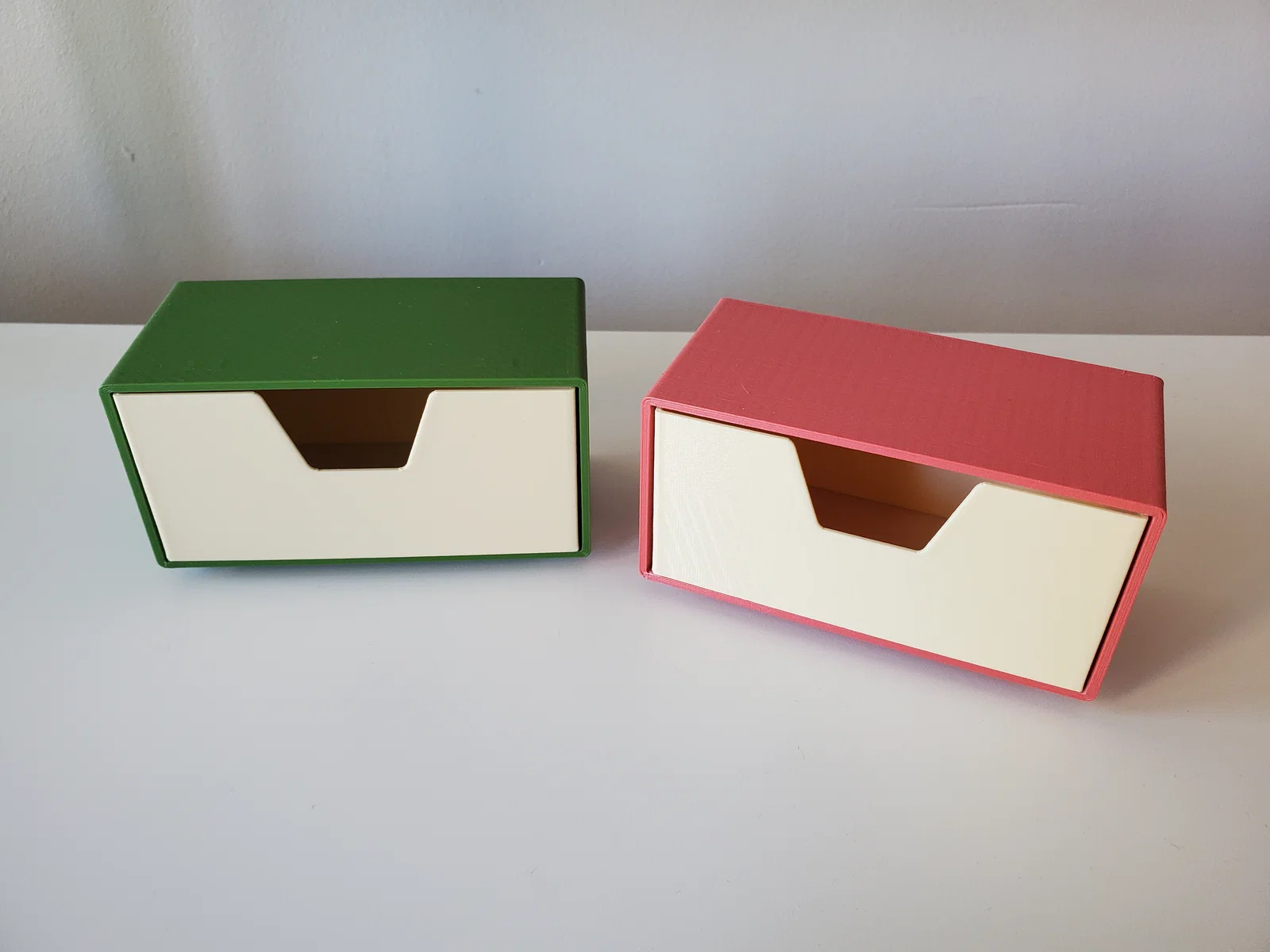

Tối ưu cho tỉ lệ rộng:sâu = 2:1 và chiều cao trong khoảng 50–75mm. Có kèm file FCStd để bạn chỉnh theo nhu cầu. Mẫu trong hình là 100 x 50 x 50mm.
Mình dùng miếng đệm cao su (rubber cabinet bumpers) để hạn chế bị trượt.
Mẫu này cũng giúp mình dò lỗi ringing khi in :().
Làm bằng FreeCAD 0.21.1.
Thông số in của mình
- PLA
- layer 0.3mm
- infill 15%
- Housing: 4 perimeters 2.01mm
- Drawer: 2 perimeters 1.14mm
- không dùng supports
- bật brim
