Nắp che PSU Prusa XL có cổng USB (kèm fuse)

Tác giả clefranc_10273

Lượt tải
100
Lượt thích
42
Lượt coi
1.385

File 6 574 KB

  • psu-cover-with-usb_1776826974.3MF3MF · 87,4 KB
  • psu-cover-with-usb-embedded-text_1776826975.3MF3MF · 101,6 KB
  • psu-cover-with-usb-and-fuse_1776826976.3MF3MF · 158,4 KB
  • psu-cover-with-usb-and-fuse-embedded-text_1776826977.3MF3MF · 176,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#325129
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

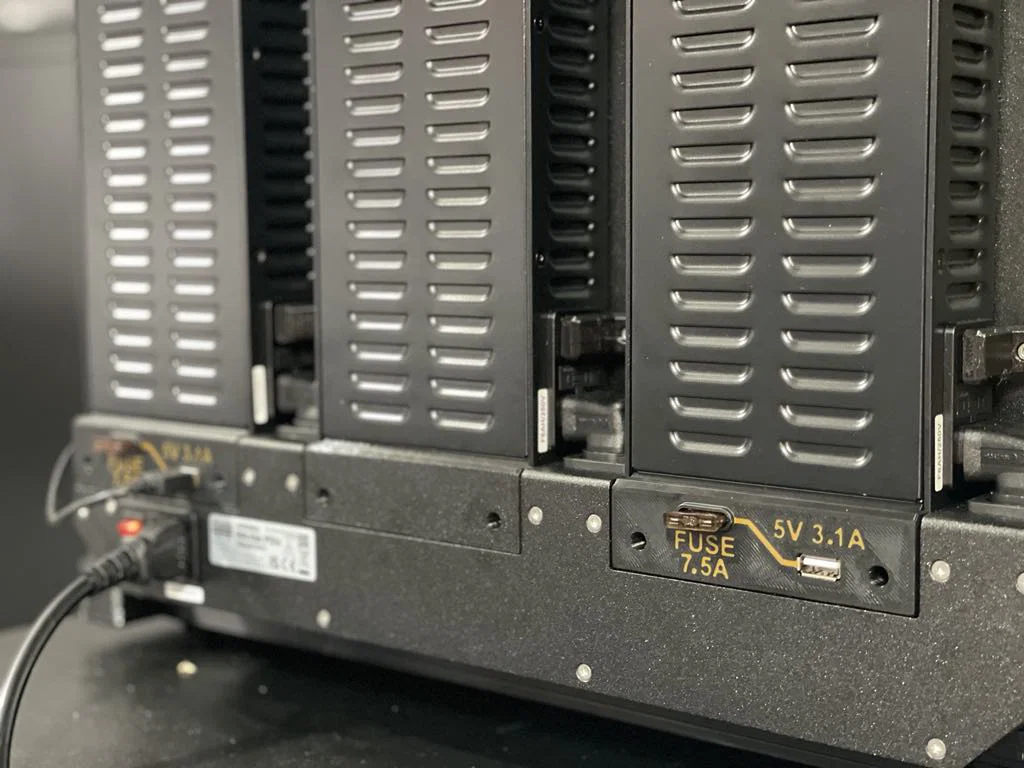

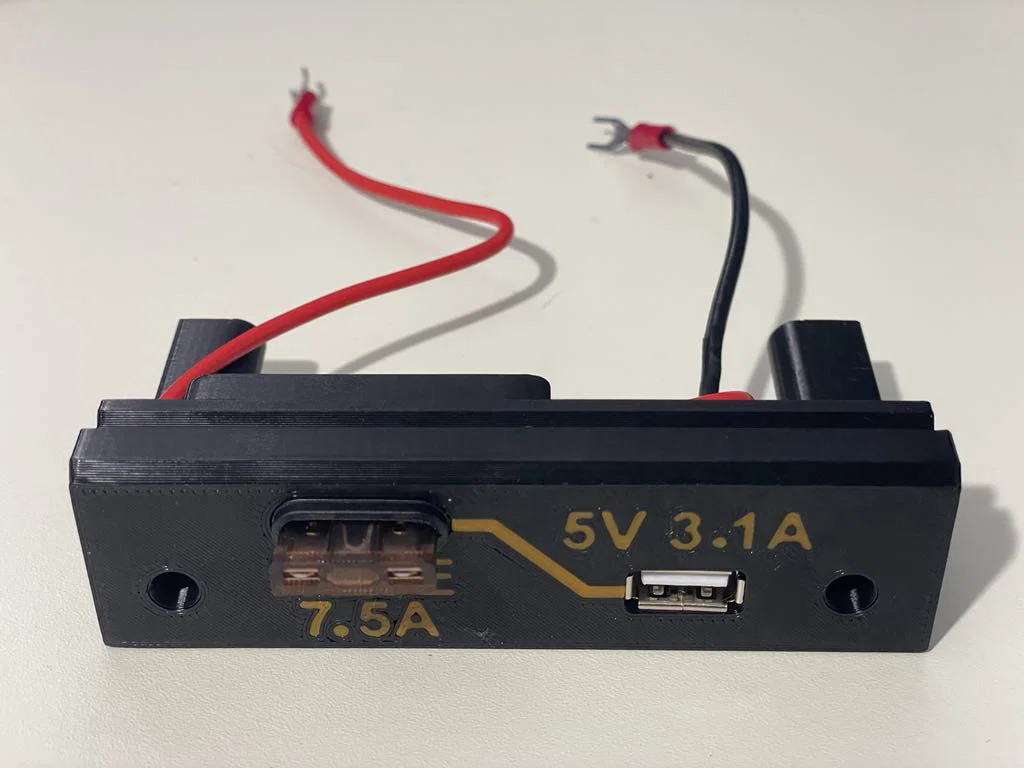

Đây là một bản chỉnh sửa của PSU cover cho Prusa XL, có tích hợp đầu nối USB-A cung cấp nguồn 3.1A. Dùng cho PSU bên trái hoặc bên phải (hoặc cả hai), nhưng không dùng cho PSU ở giữa.

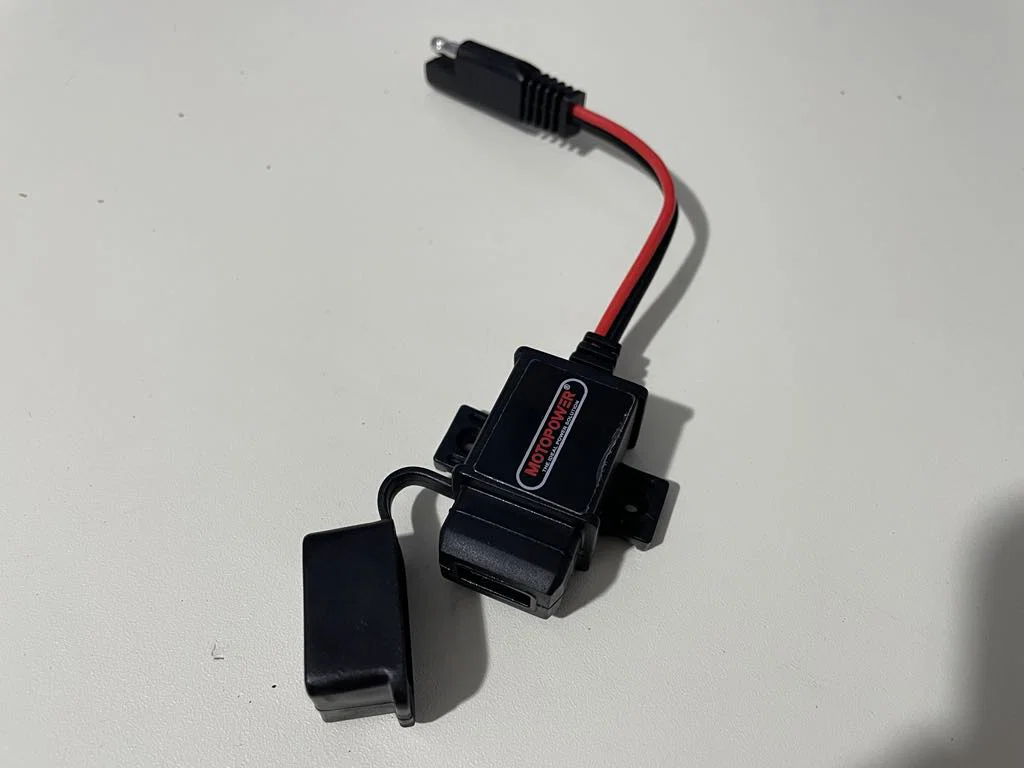

Phần hardware lấy từ bộ sạc USB chống nước cho xe máy MOTOPOWER MP0609/A, bạn có thể xem tại đây:
https://www.amazon.com/gp/product/B01DYE54LI
https://www.amazon.com/gp/product/B01M7R8C2O (không kèm fuse)

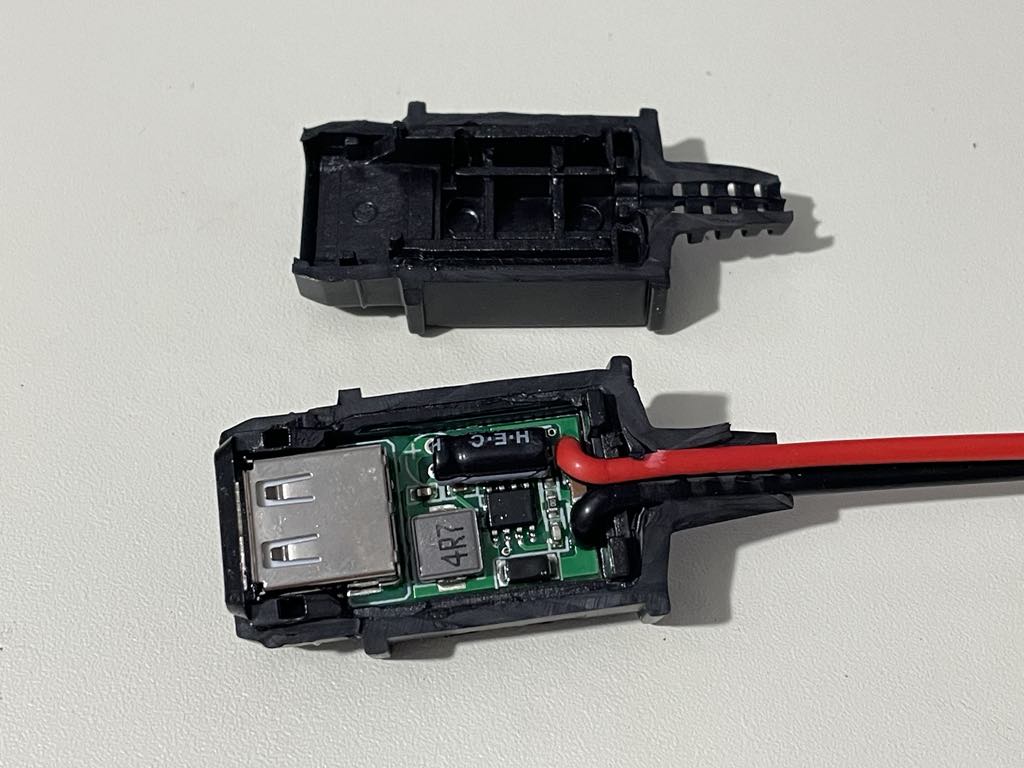

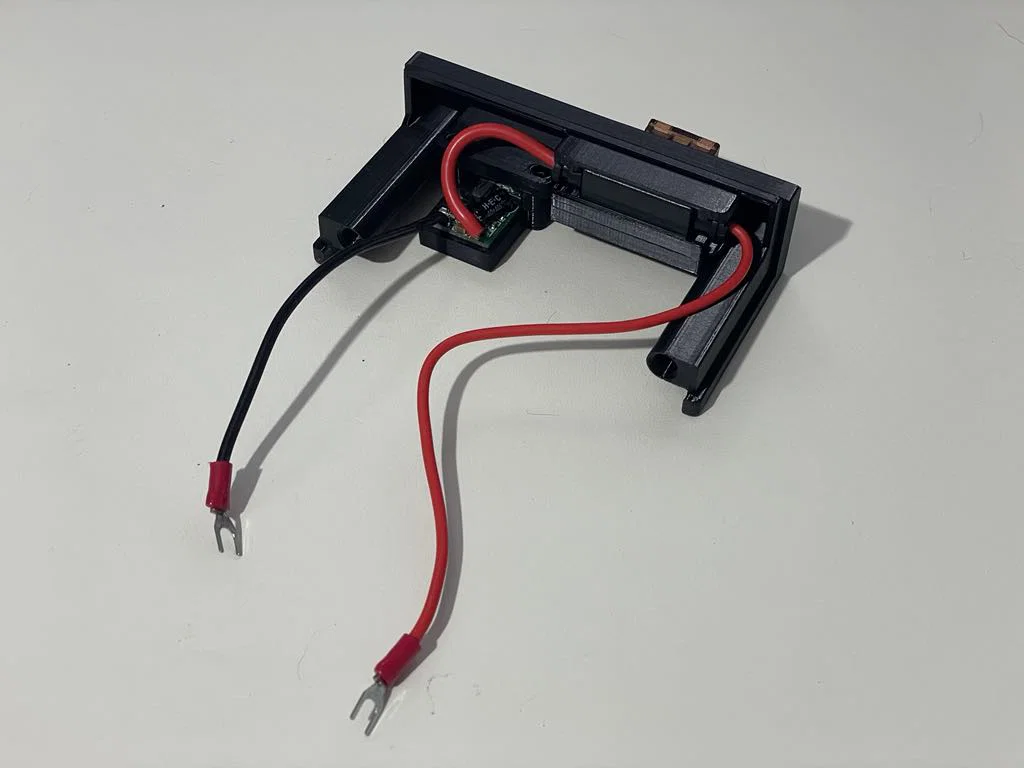

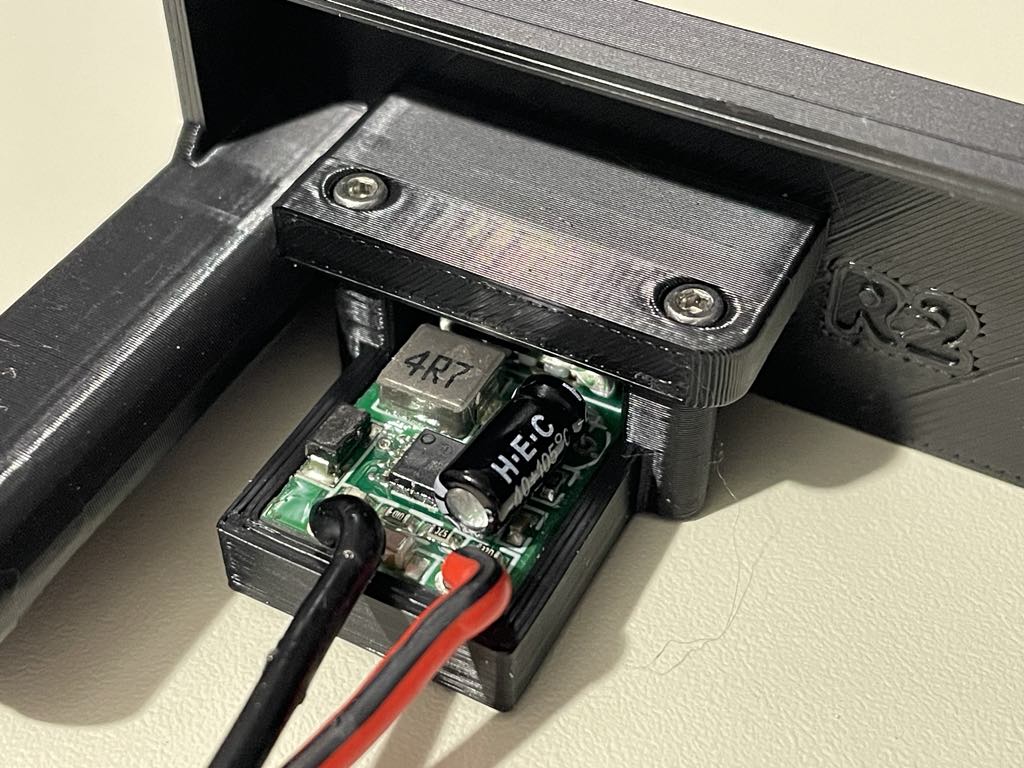

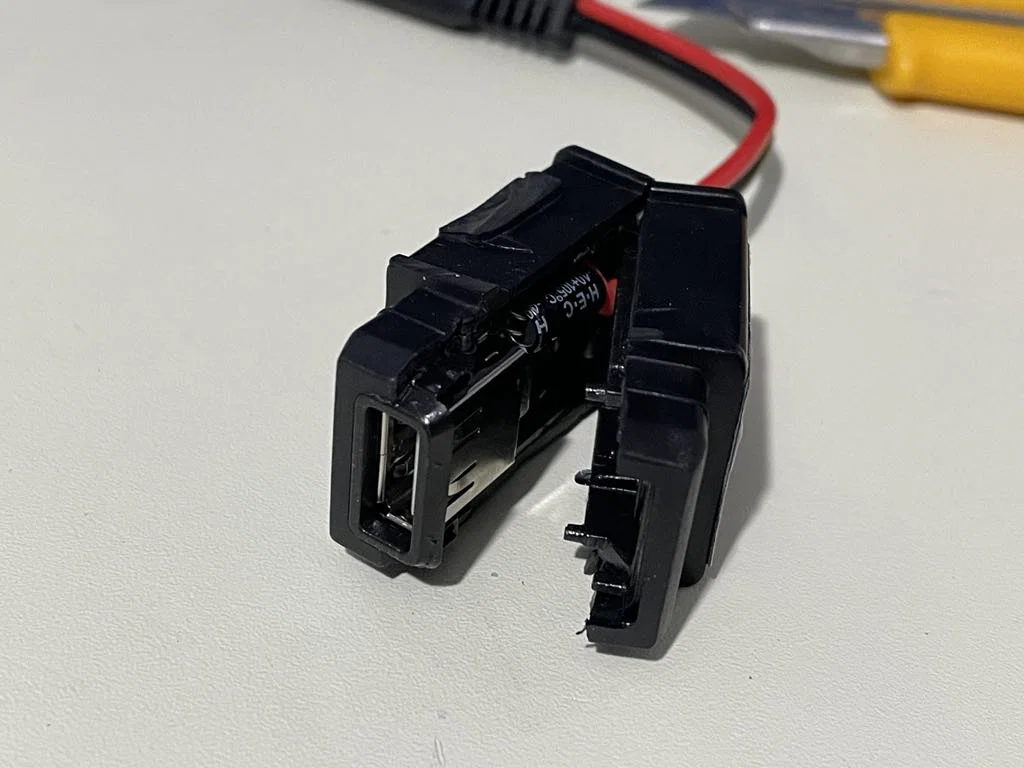

Cách lắp: tháo lớp cao su bọc bên ngoài của cụm USB nhưng vẫn giữ nguyên dây. Đặt phần đầu của USB connector tì vào PSU cover. Trượt ngang cho tới khi canh đúng với ô cửa sổ (window), rồi ấn vào cho tới khi nó nằm sát (flush) ở mặt sau. Bạn có thể giữ fuse holder như cũ (cắt phần cao su bọc). Dùng vít M2 x 10mm để cố định toàn bộ vào PSU cover đã chỉnh sửa.

Lưu ý: mình sẽ không hướng dẫn cách đấu điện để nối món này vào power supply của Prusa XL. Tới bước này thì bạn cần có đủ kiến thức cần thiết.

Tuyên bố miễn trừ: mình không chịu trách nhiệm cho bất kỳ việc sử dụng sai cách nào hoặc khả năng làm mất bảo hành do thay đổi/mod này gây ra.
