Mod khay nắp EIBOS Polyphemus, ngàm ECAS PTFE đóng/mở

Dùng Polyphemus “nguyên bản” thì khá là bất tiện. Mình muốn cải thiện trải nghiệm sử dụng.

Mình tháo rời toàn bộ phần nắp + phần mở rộng, rồi lắp lại theo hướng ngược: để phần mở rộng lên trên thay vì ở dưới.

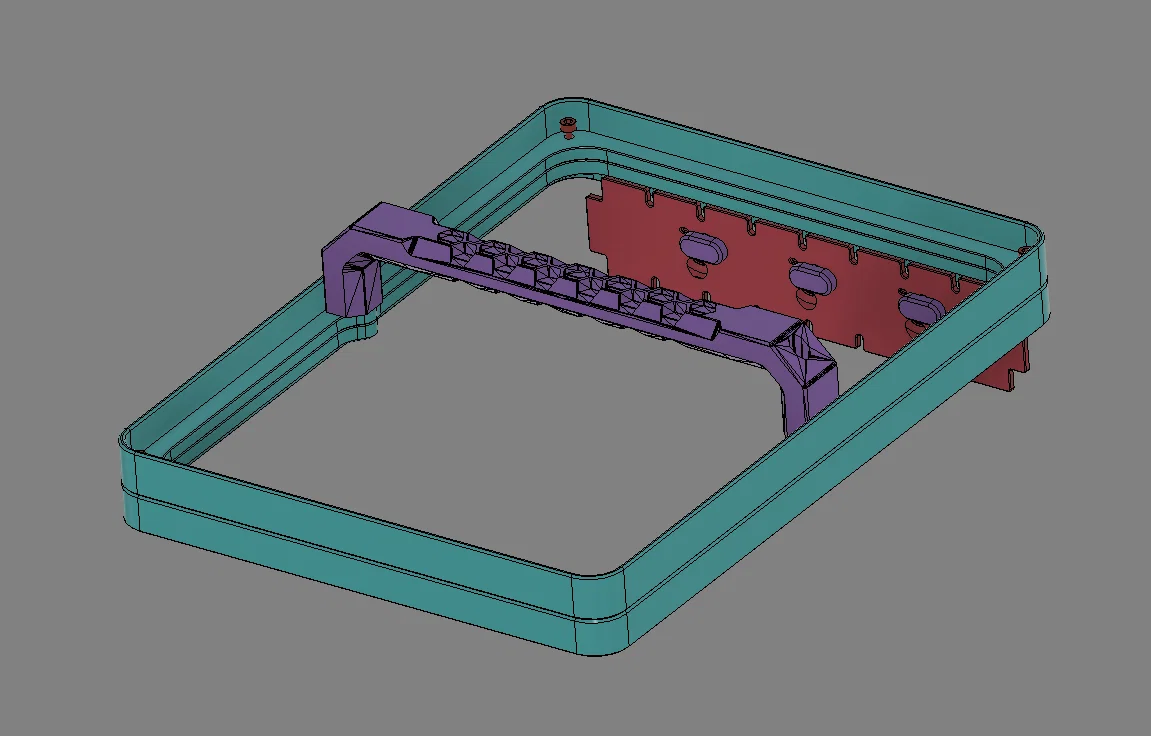

Mình dựng (model) phần khung để có một nền tảng ổn cho vài mod khác sau này (có thể làm hoặc không). Nếu cần thì cứ thoải mái dùng file CAD của Frame Lid.

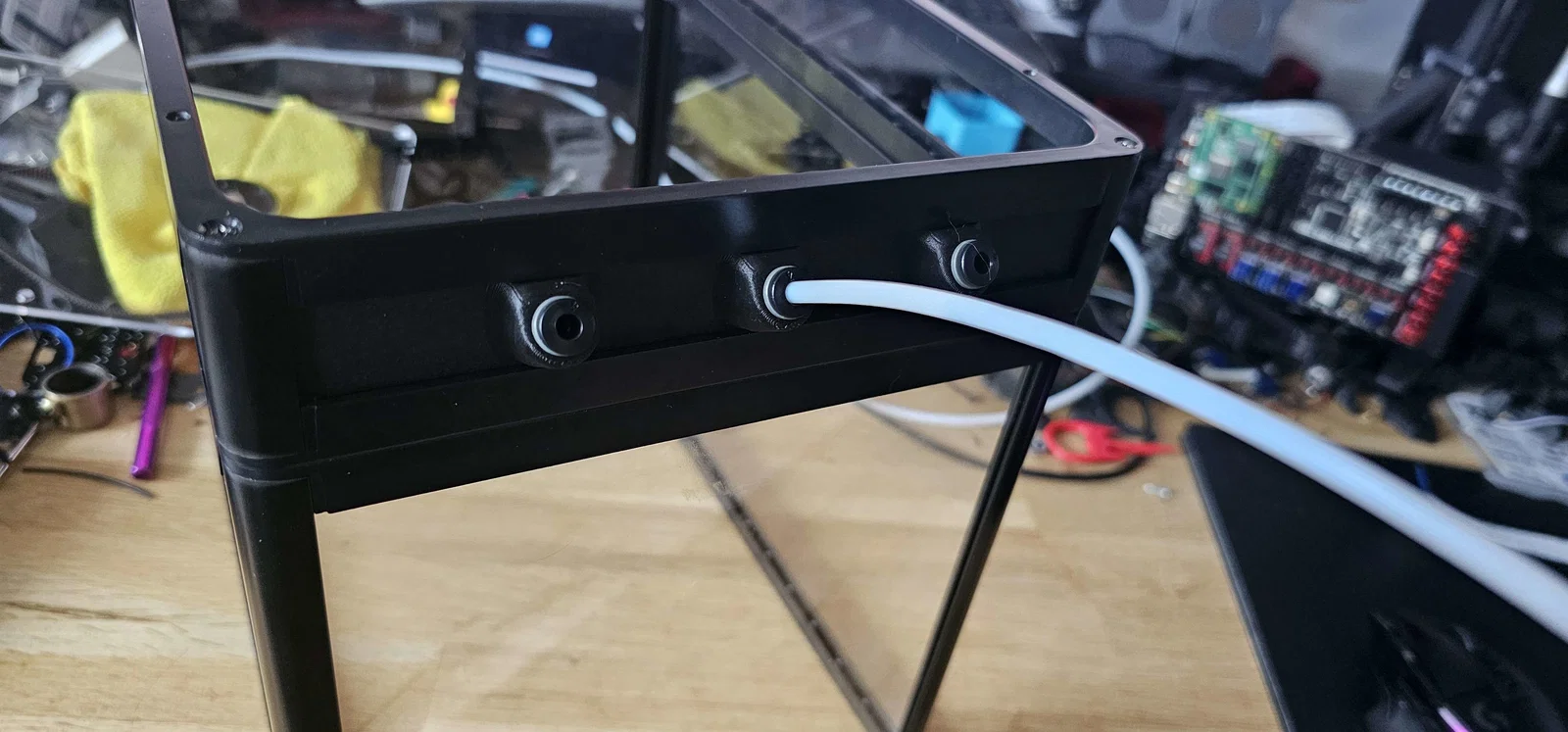

Mình làm một tấm panel nhỏ để thay cho một tấm acrylic của phần mở rộng, cung cấp 3 đường ra filament với ngàm ECAS cho PTFE. Mình thêm vài cục nam châm 6x3mm để làm nắp đậy cho các cổng filament không dùng.

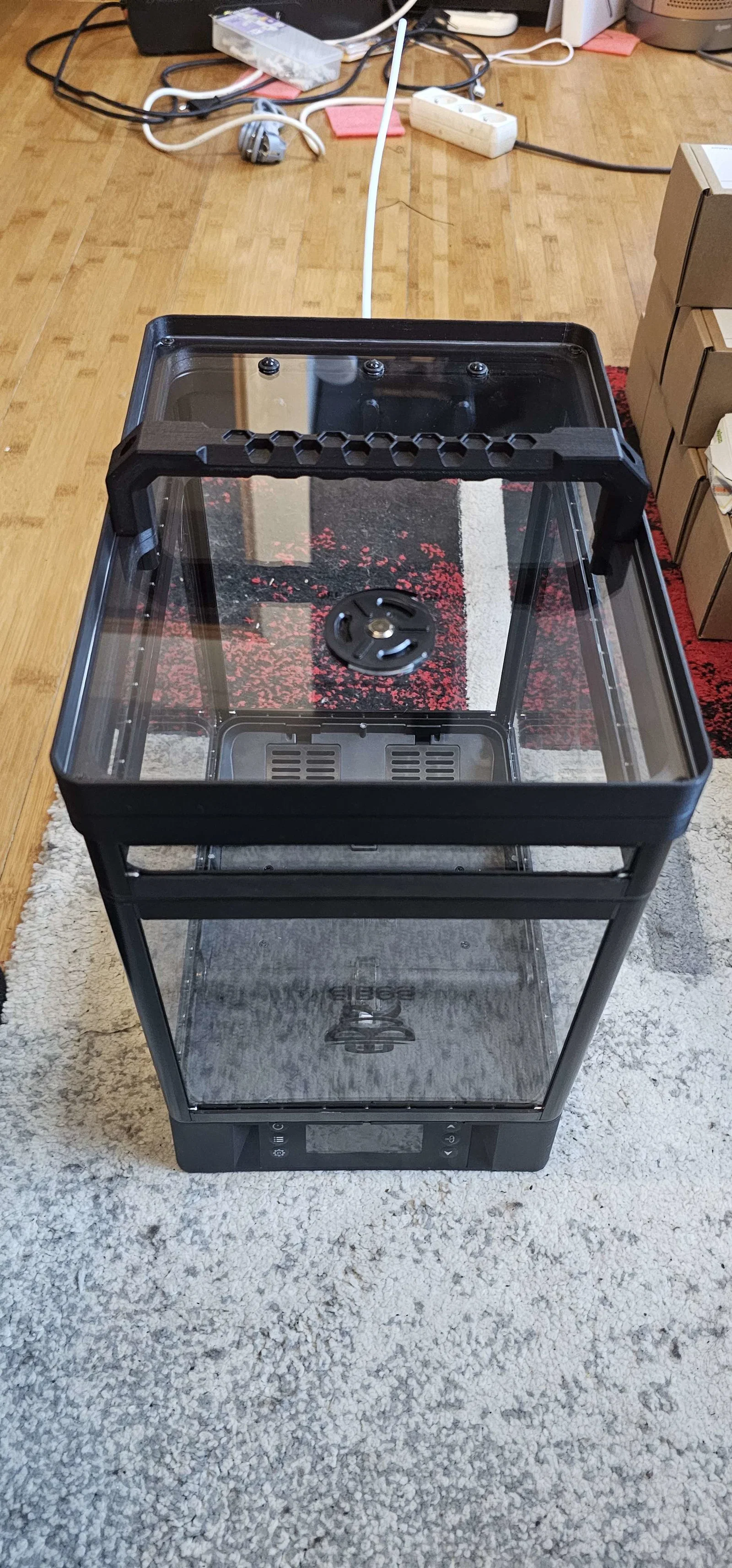

Mình cũng dựng một bộ nắp trên (top lid) mới, để có thể gắn lại đúng tấm top panel zin của Polyphemus và cả tay cầm.

Cái top lid này cũng dùng như một cái khay nhỏ được, vì có gờ viền nhẹ để đồ nhỏ không bị rớt xuống.

Giờ Polyphemus của mình chức năng hơn nhiều.

BOM:

• 6x insert nhiệt M3 5x4mm (heat inserts)
• 6 nam châm 6x3mm
• 4 vít M3x12 đầu chìm (Countersunk) (có thể dùng SHBS hoặc SHCS)
• 2x vít M3x16 SHCS cho tay cầm
• 3 ECAS
• Máy in đủ lớn (mình in trên Voron 2.4 350, chắc Voron 2.4 300 cũng ok)

Lắp ráp nắp (Lid Assembly):

• Gắn nam châm và ECAS lên tấm panel in

• Đảo vị trí phần extension và phần nắp chính để extension nằm trên, không dùng top panel

• Thay 1 tấm panel nhỏ bằng tấm panel in

• Ép các heat inserts vào phần nắp dưới (bottom lid)

• Gắn các chốt (pins) vào phần nắp trên (top lid), chủ yếu ở các vị trí giữa vì chỗ đó không có vít

• Lắp phần top lid vào phần bottom

• Trượt tấm top panel zin của Polyphemus vào trong top lid và bắt bằng vít M3x12

• Gắn tay cầm bằng vít M3x16
