Hệ Ngăn Kéo Tối Thượng XL – Ultimate Drawer System XL Modular Drawers

Mình rất thích Ultimate Drawer System của MarcElbichon, đặc biệt là bản remix modular với các ngăn modular tách rời. Mình đã in mấy cái drawer và shelf này rất nhiều.

Gần đây mình cần drawer to hơn và tìm được bản remix XL. Tuy nhiên mình không thích ý tưởng scale các drawer gốc. Việc scale sẽ cho ra drawer không tối ưu với (theo mình) tay nắm quá to và khung giữ nhãn (label holder) cũng quá to.

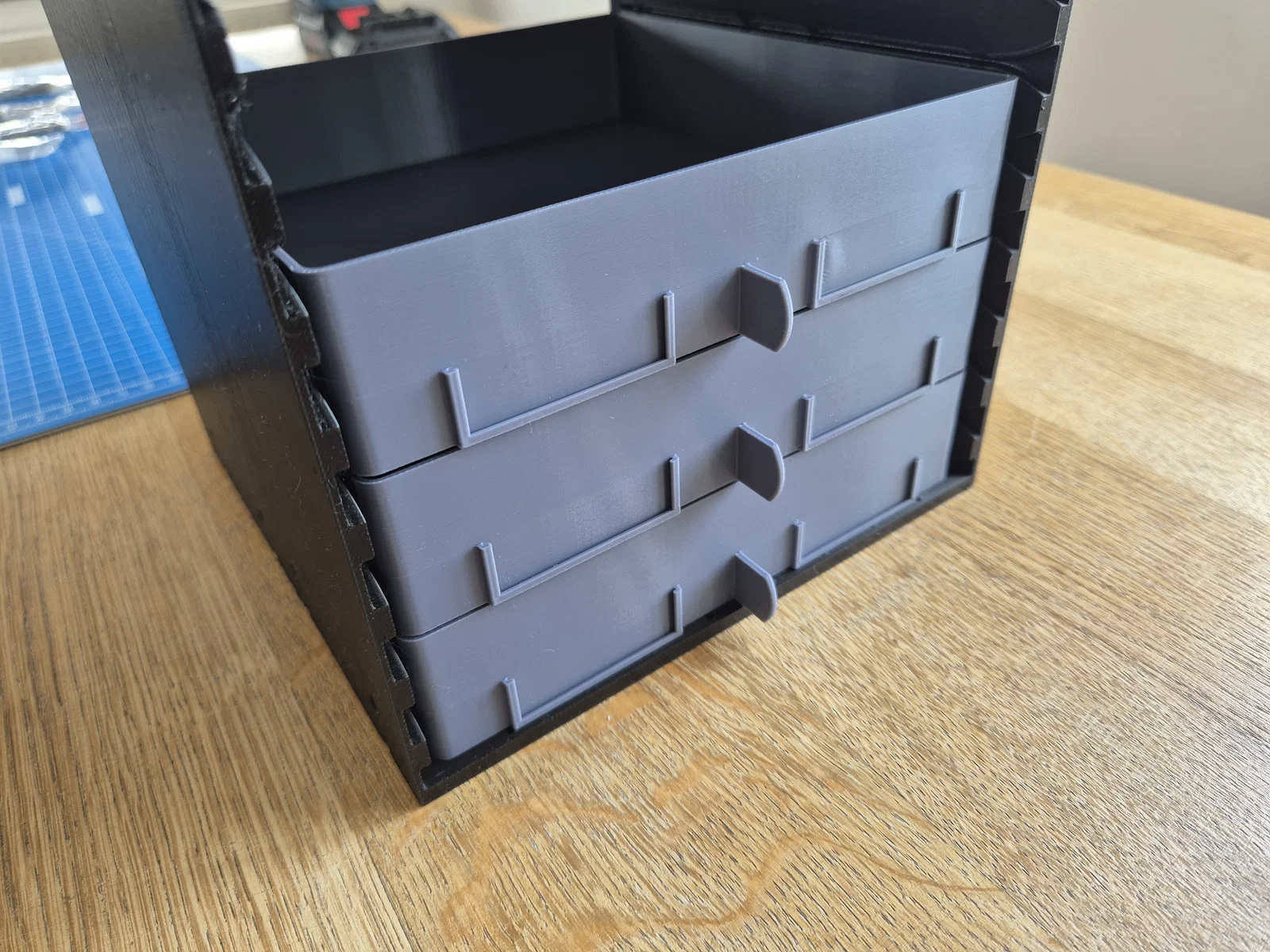

Mình quyết định dựng lại drawer mới từ đầu, lấy cảm hứng từ các modular drawer bản gốc. Phiên bản của mình về cơ bản giống hệt bản gốc, ngoại trừ các điểm sau:

• Phần tab cho tay nắm drawer có kích thước y như drawer gốc.

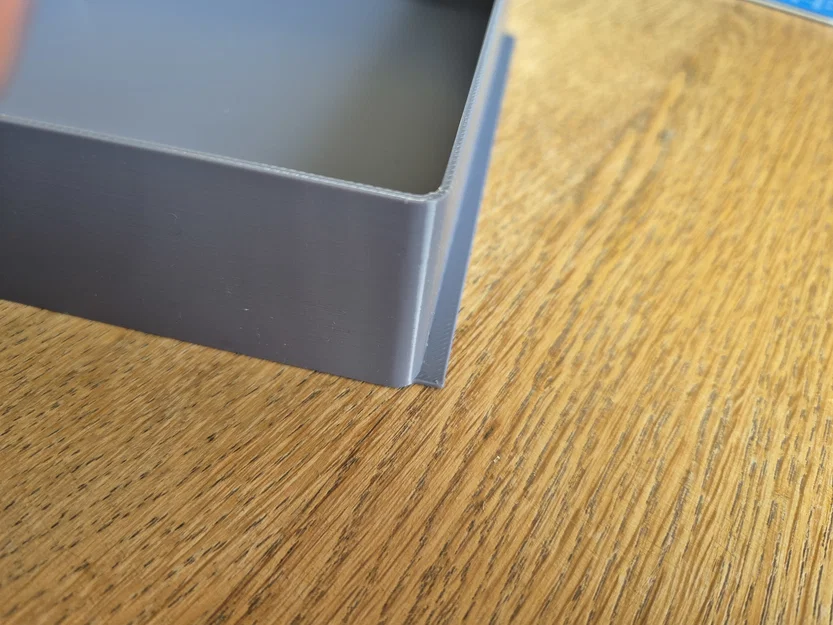

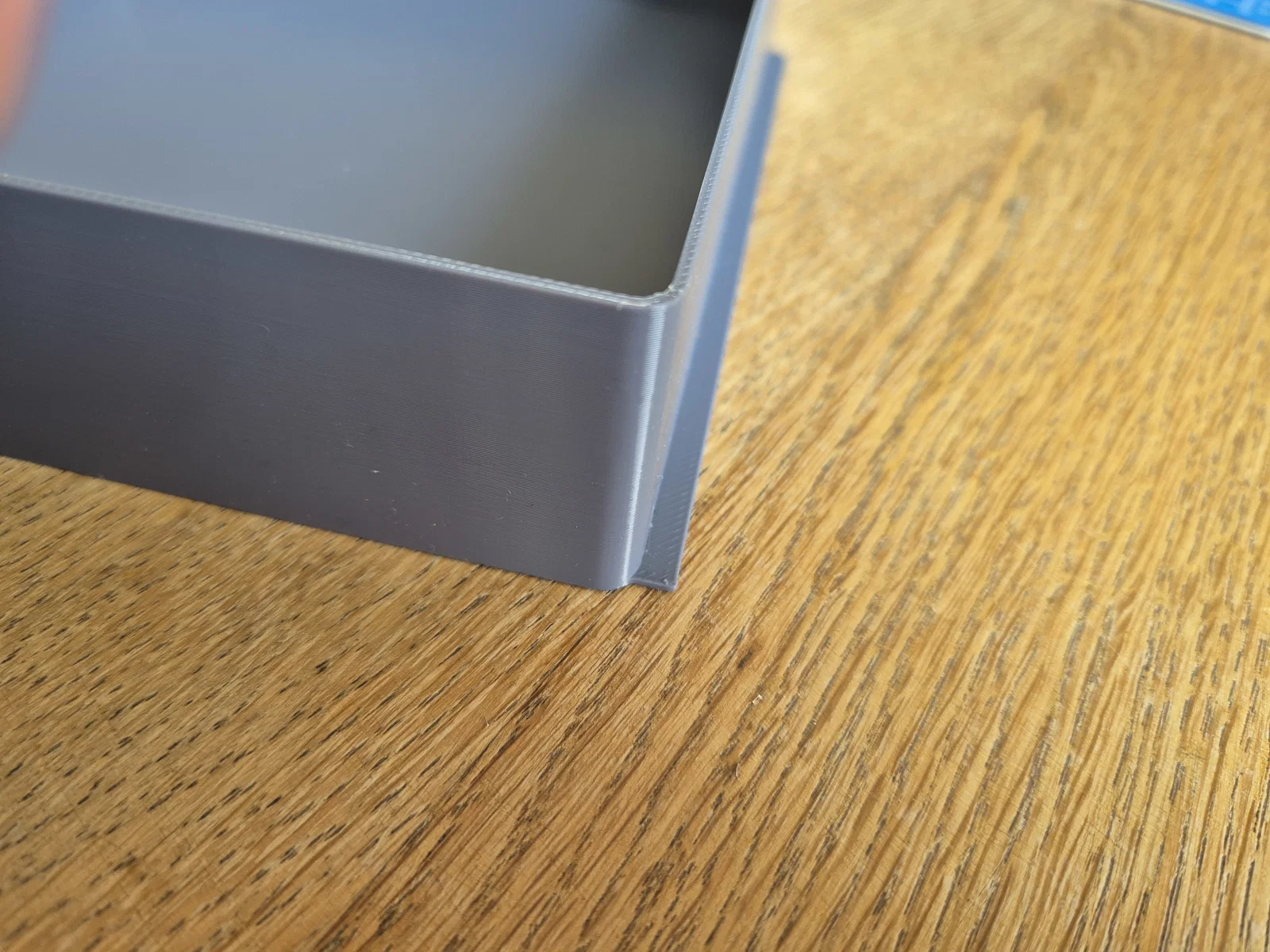

• Mình chỉnh nhẹ ở hai góc phía sau (xem ảnh) để drawer không bị thò ra phía trước shelf.
• Miếng insert nhãn (label insert) có kích thước y như drawer gốc, nên bạn có thể dùng cùng loại giấy hoặc nhãn in 3D như trước.

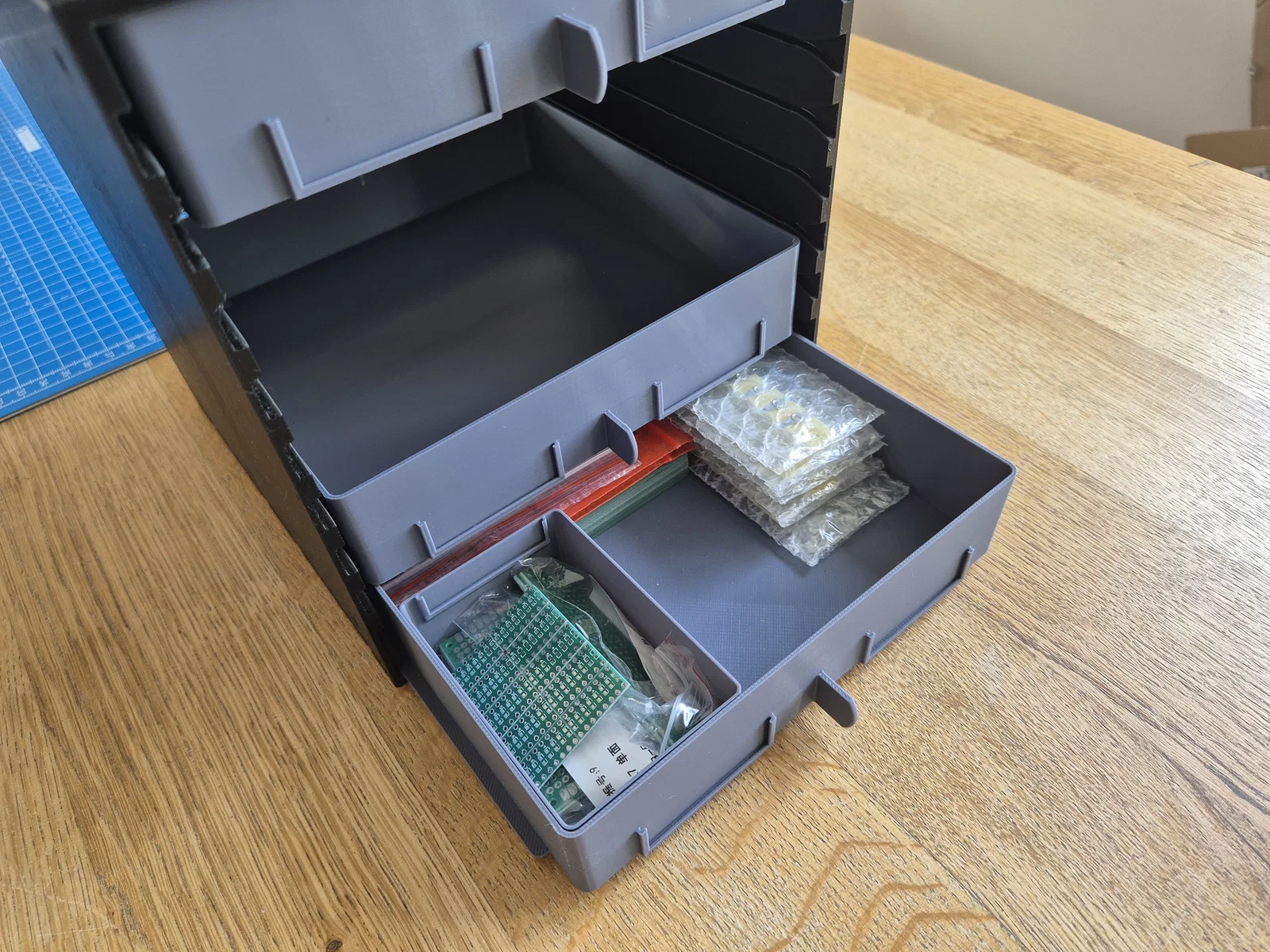

• Mình đổi bán kính bo góc để khớp chính xác với các modular compartment. Drawer XL có thể chứa tối đa modular compartment kích thước 18x18 hoặc bất kỳ tổ hợp ngăn nhỏ hơn nếu bạn muốn.

Mình làm các phiên bản drawer 1U, 2U, 3U và 4U. Với file F3D hoặc STEP đi kèm, bạn có thể dễ dàng chỉnh sửa drawer theo nhu cầu.

Bill of Materials:

• Chỉ cần filament để in drawer.

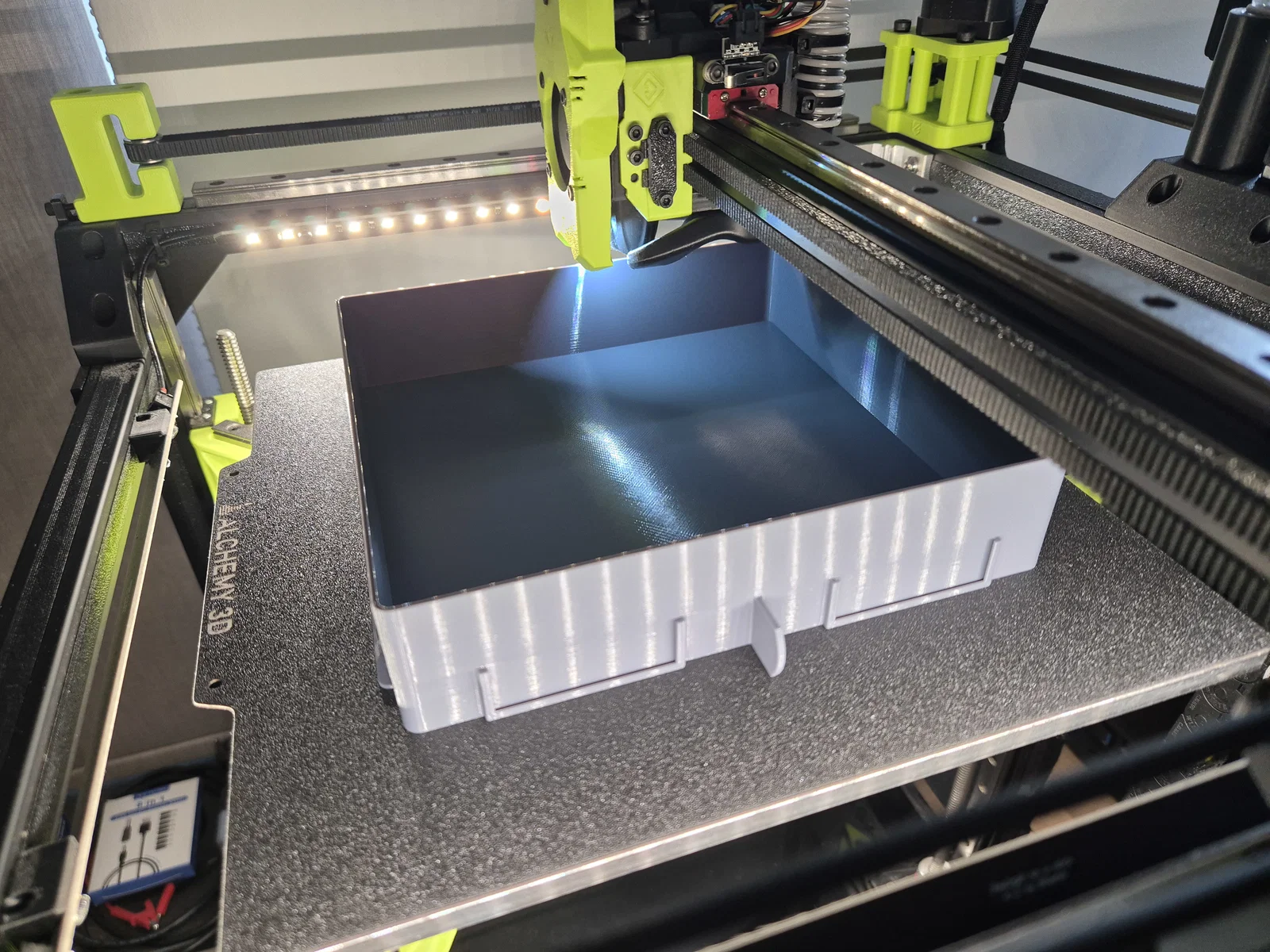

Mình in mẫu này bằng PLA+ rẻ nhất mình tìm được (eSUN và Sunlu) với nozzle 0.5mm ở layer height 0.25. PLA thường và các loại filament khác, cũng như các layer height khác, chắc cũng sẽ ổn.

Nếu bạn có câu hỏi hay góp ý gì thì cứ nhắn mình nha. Cho mình biết bản in của bạn ra sao bằng cách đăng một make.

Toàn bộ công thiết kế Ultimate Drawer System thuộc về nhà thiết kế gốc MarcElbichon!
