Vỏ case cho LILYGO T5 4.7 Inch E-paper V2.3 ESP32-S3

Tác giả simboel_938467

Lượt tải
140
Lượt thích
13
Lượt coi
1.166

File 6 1,8 MB

  • Top_Case_1776826127.stlSTL · 661,1 KB
  • Back_Cover_1776826129.stlSTL · 174,7 KB
  • EXPERIMENTAL_-_Top_case_symmetrical_front_1776826130.stlSTL · 661,1 KB
  • EXPERIMENTAL_-_Back_Cover_symmetrical_front_1776826130.stlSTL · 174,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là một cái case cho LILYGO® T5 4.7 Inch E-paper V2.3 ESP32-S3
https://aliexpress.com/item/1005004647326743.html

Tính năng

Board E-Paper sẽ được giữ cố định nhờ cổng USB-C và độ khít “tight”.

Các nút bấm vẫn thao tác được (print in place).

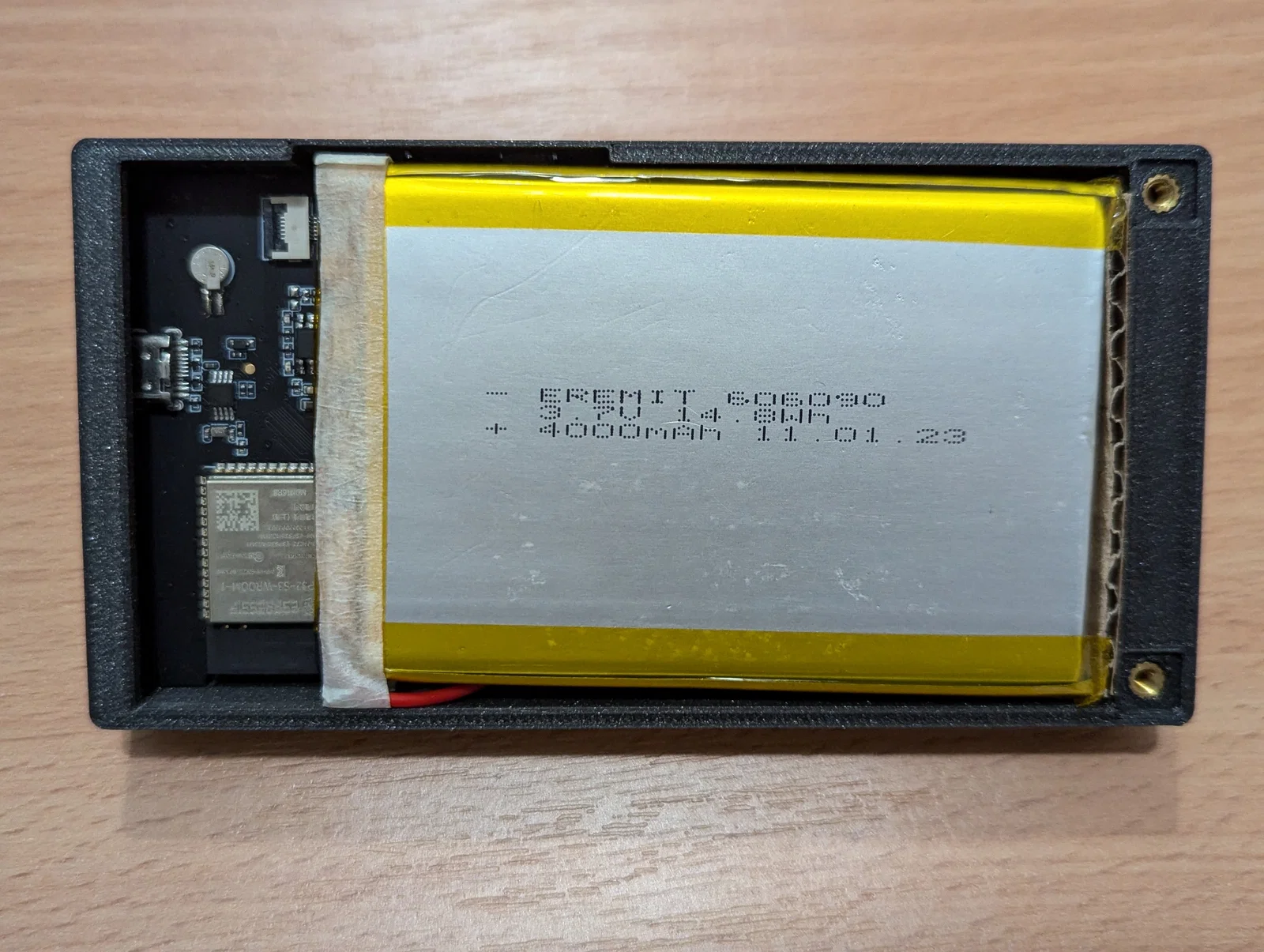

Trong case có đủ chỗ cho pin LiPo. Vui lòng không vượt quá kích thước: dài 90 mm, rộng 60 mm và dày 6 mm.
Mình dùng loại pin này vừa khít luôn: https://www.eremit.de/p/eremit-3-7v-4-000mah-high-cap (đầu JST-PH 2.0mm)

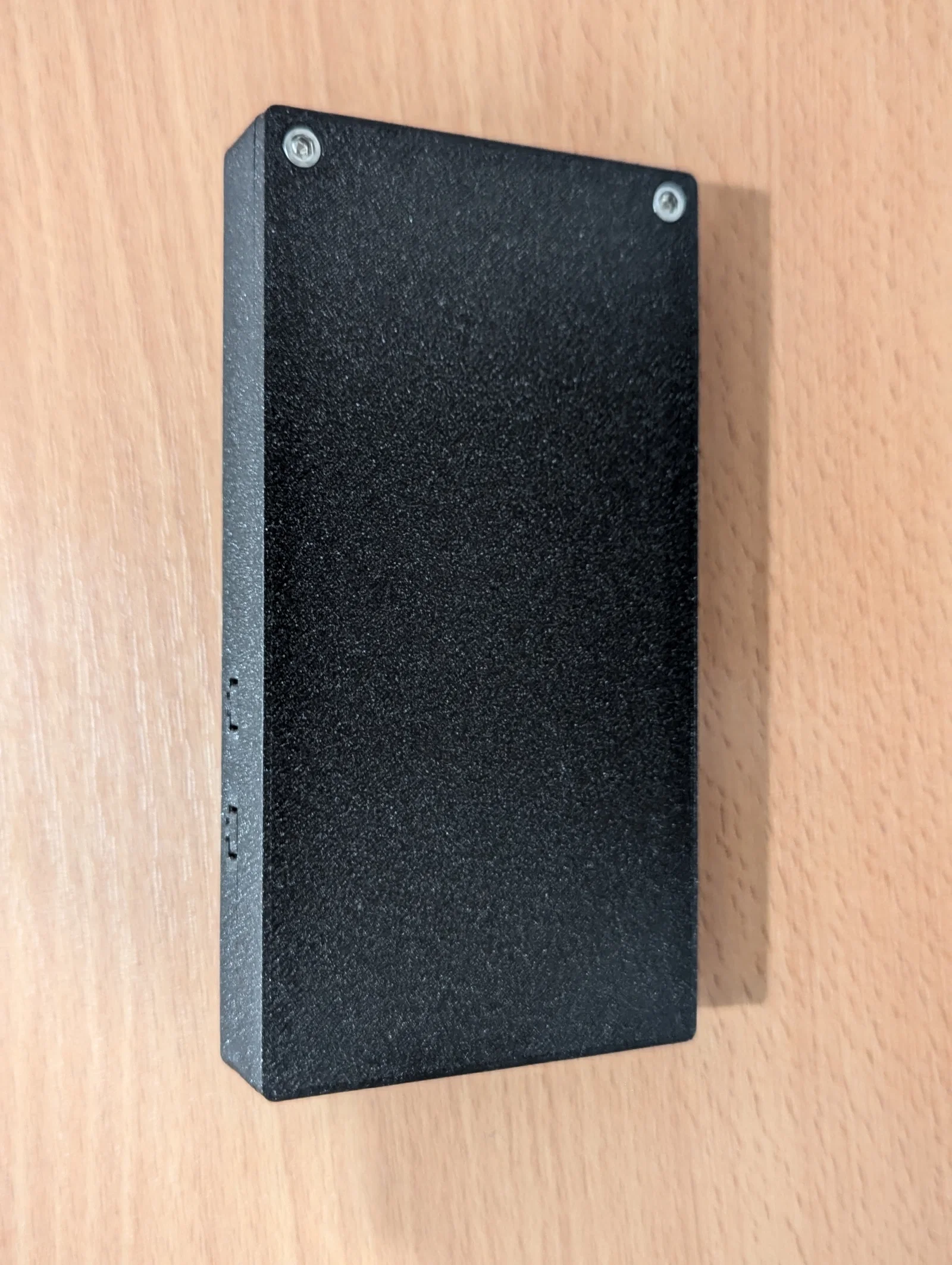

Nắp lưng trượt vào từ một bên và sẽ được siết bằng vít M3. Phần vỏ trên có lỗ để gắn threaded heat set inserts (M3).

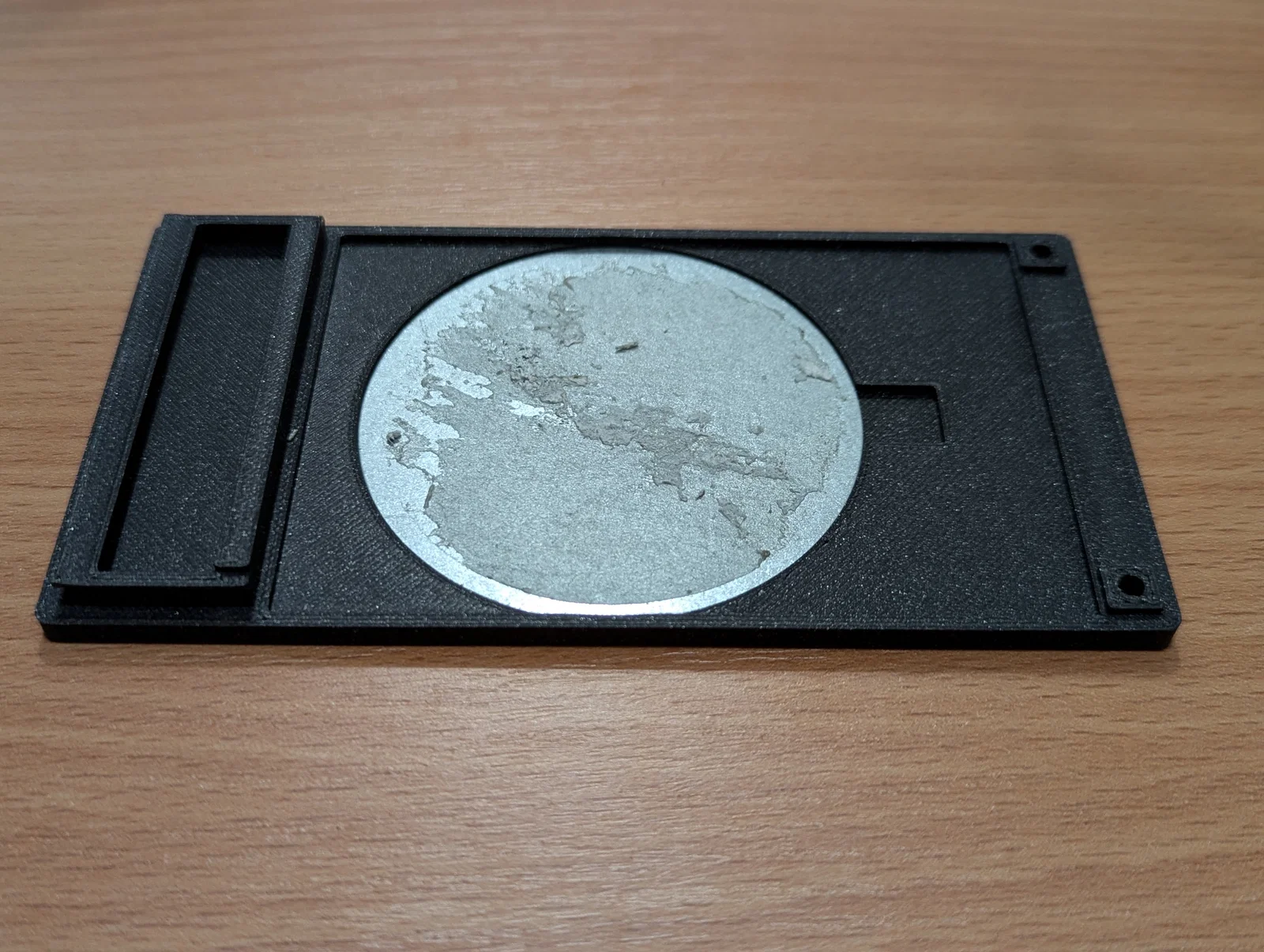

Nắp lưng có khoét tròn để đặt một đĩa nam châm. Nhờ đó có thể làm một bộ gá treo với miếng đối ứng. Đường kính không được vượt quá 65mm. Mình dùng loại này https://www.amazon.de/gp/product/B083P112C2/
Vui lòng gắn phần chi tiết không có nam châm vào nắp lưng. Có thể mình sẽ thêm model treo tường sớm. Nói chung mình đang nghĩ theo kiểu concept giống Philips Hue Dimmer switch.

Cách in

Dùng supports cho cả nắp lưng và vỏ trên. Một số chỗ sẽ khá khó gỡ support (ví dụ phần của vỏ trên trượt vào nắp lưng).

Mình dùng PLA, infill 15% (kèm supports) và layer height 0.20 mm.

Mặt trước đối xứng

Mình đã in và test bản thường (viền mặt trước quanh màn hình không đều). Mình có làm nhanh thêm bản thứ 2 với mặt trước đối xứng.

Vì mình chưa test bản này: Nhờ bạn thử giúp và phản hồi xem có ổn không.

Tương thích

Lưu ý: model này chỉ dành cho board T5 v2.3 (https://aliexpress.com/item/1005004647326743.html).

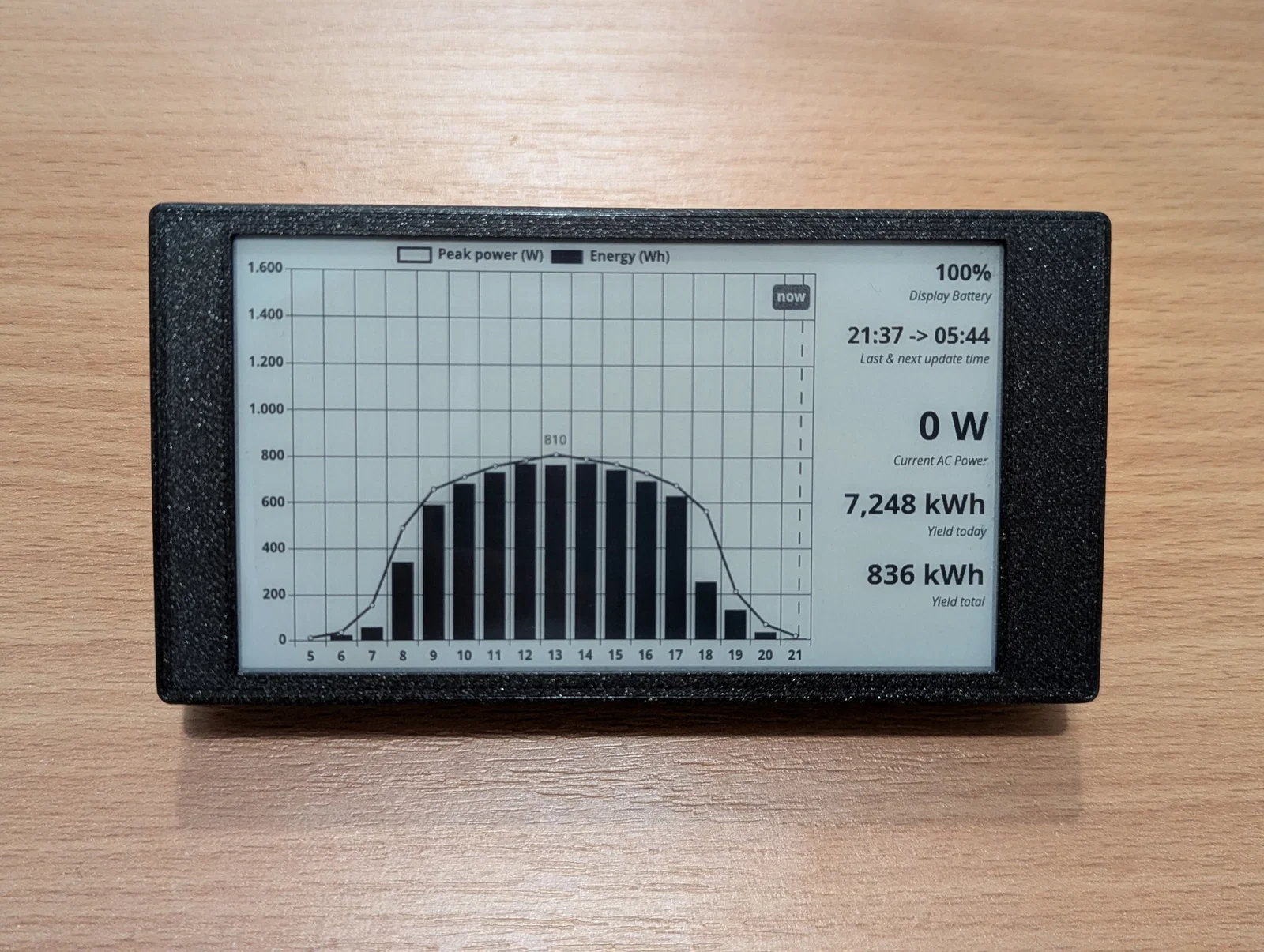

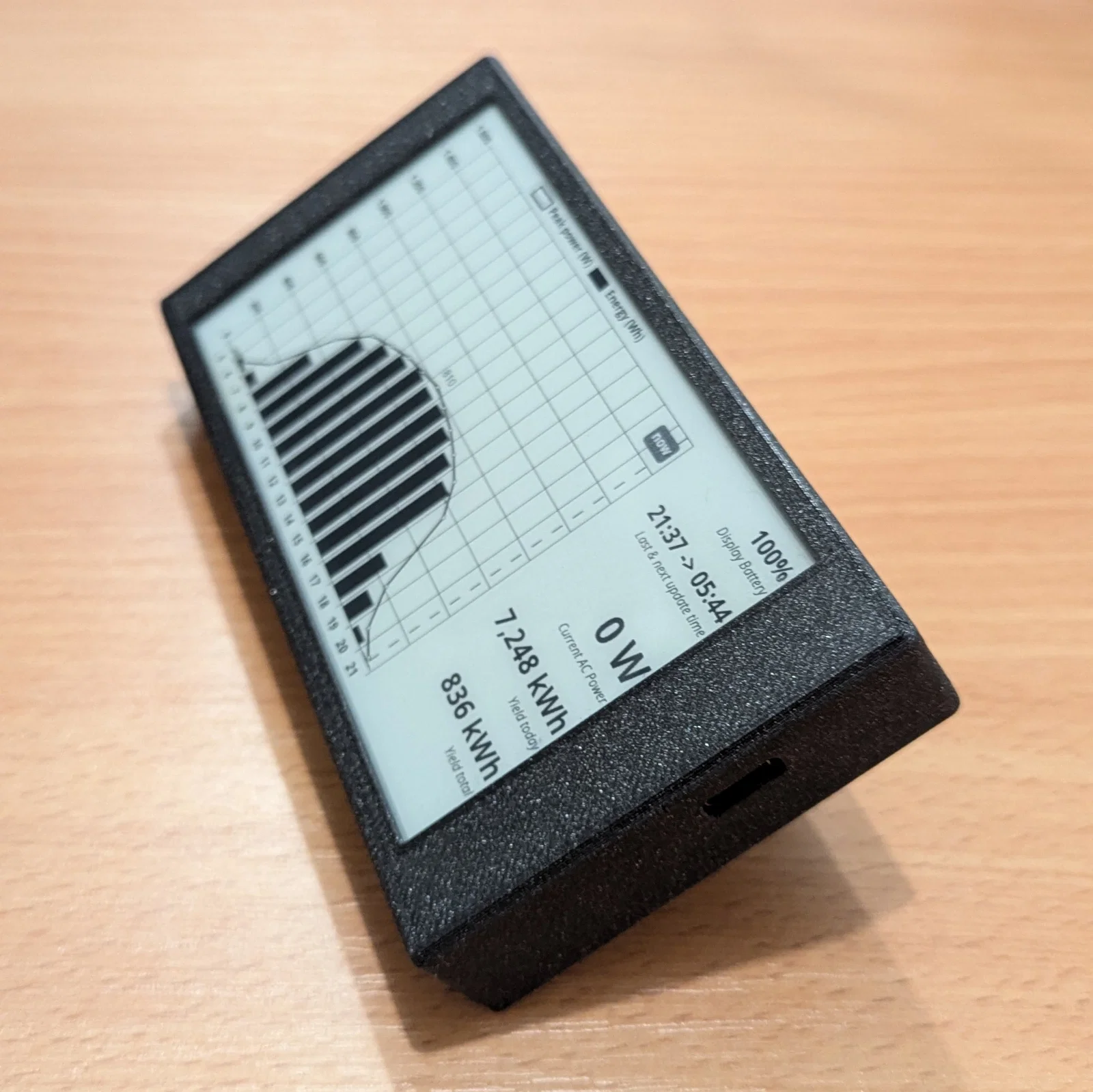

Nó trông như vầy

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
6
Tổng dung lượng
1,8 MB
File lớn nhất
661,1 KB
