MastWerks-BuddiHex Remote Mast Rotator v1

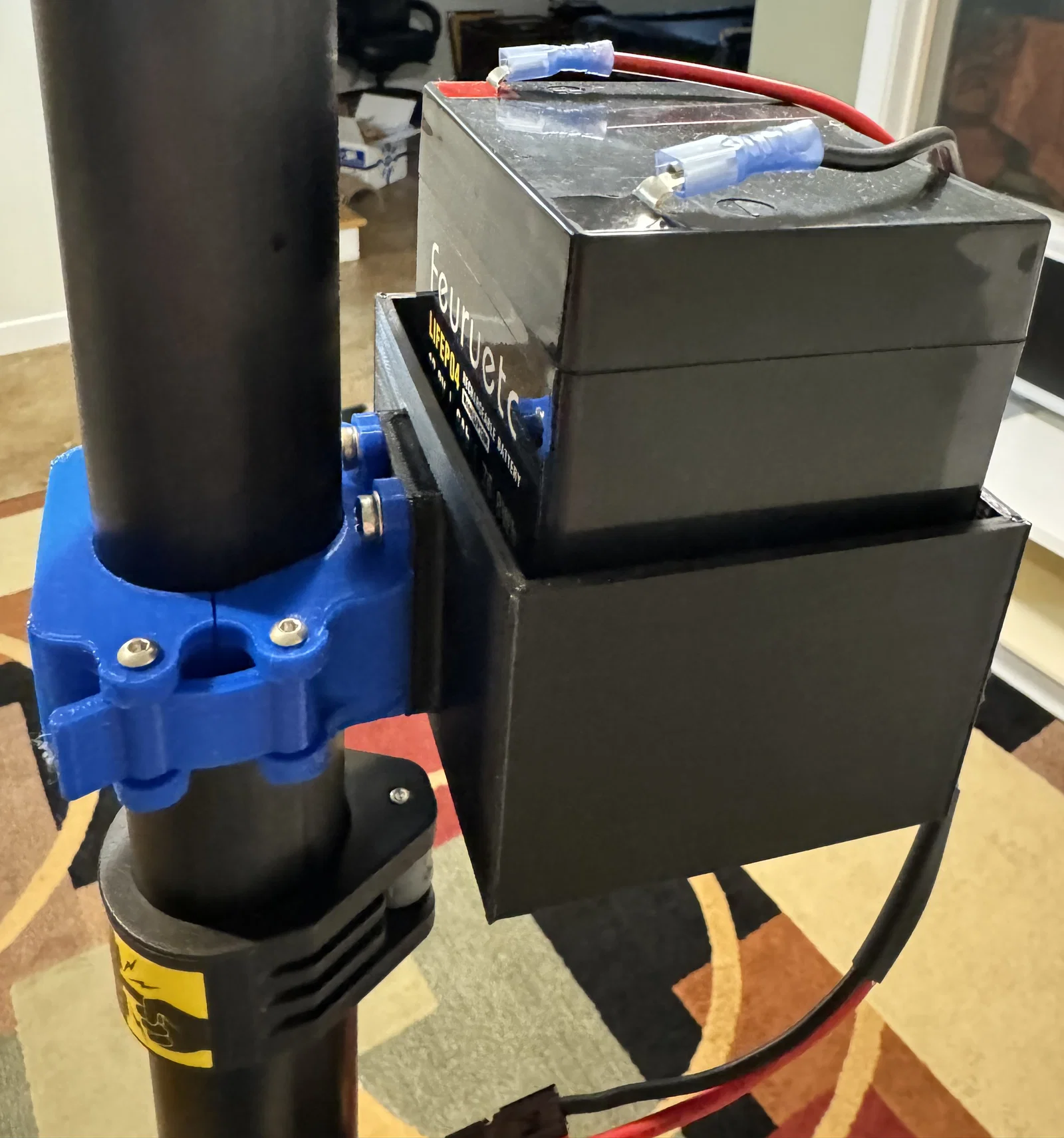

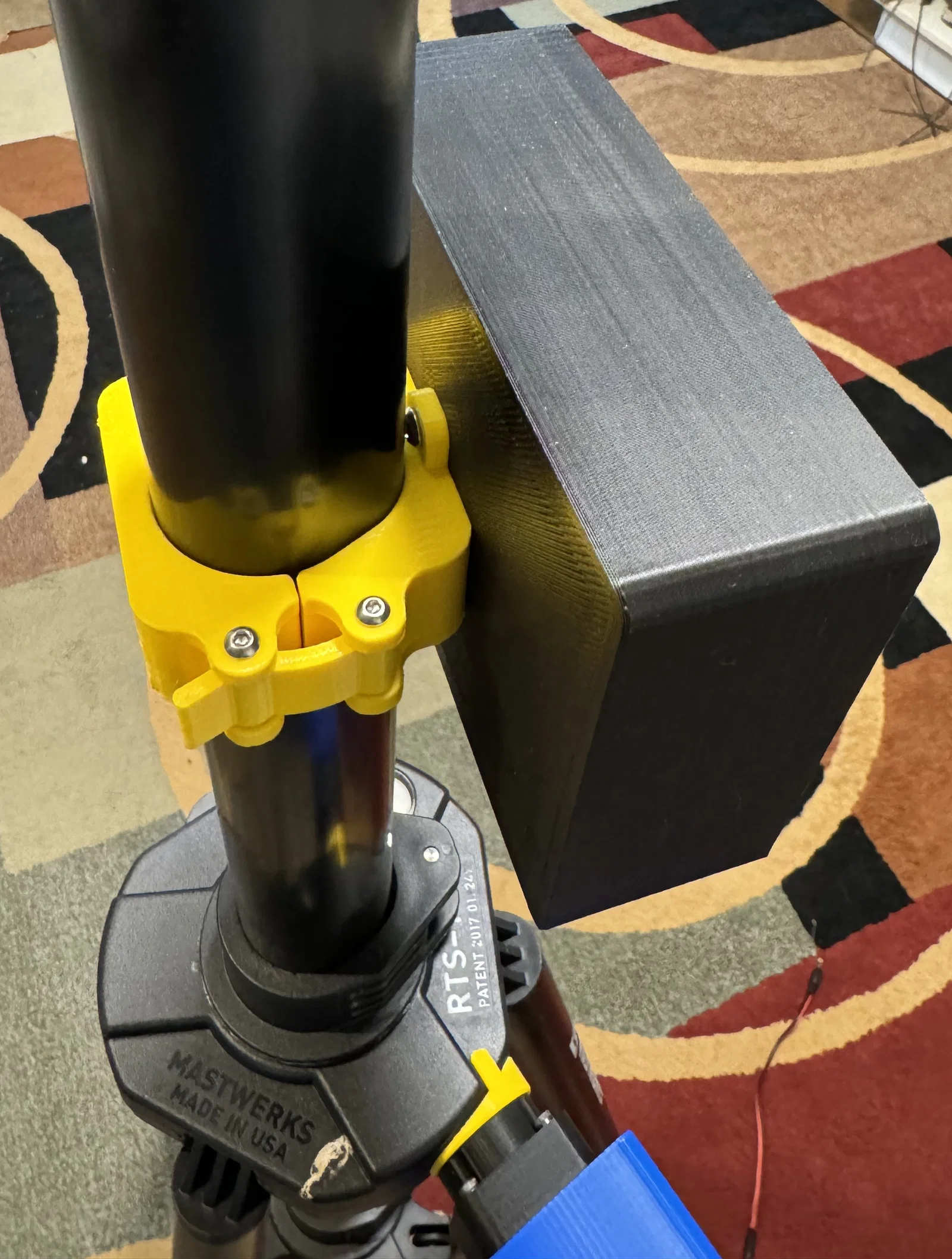

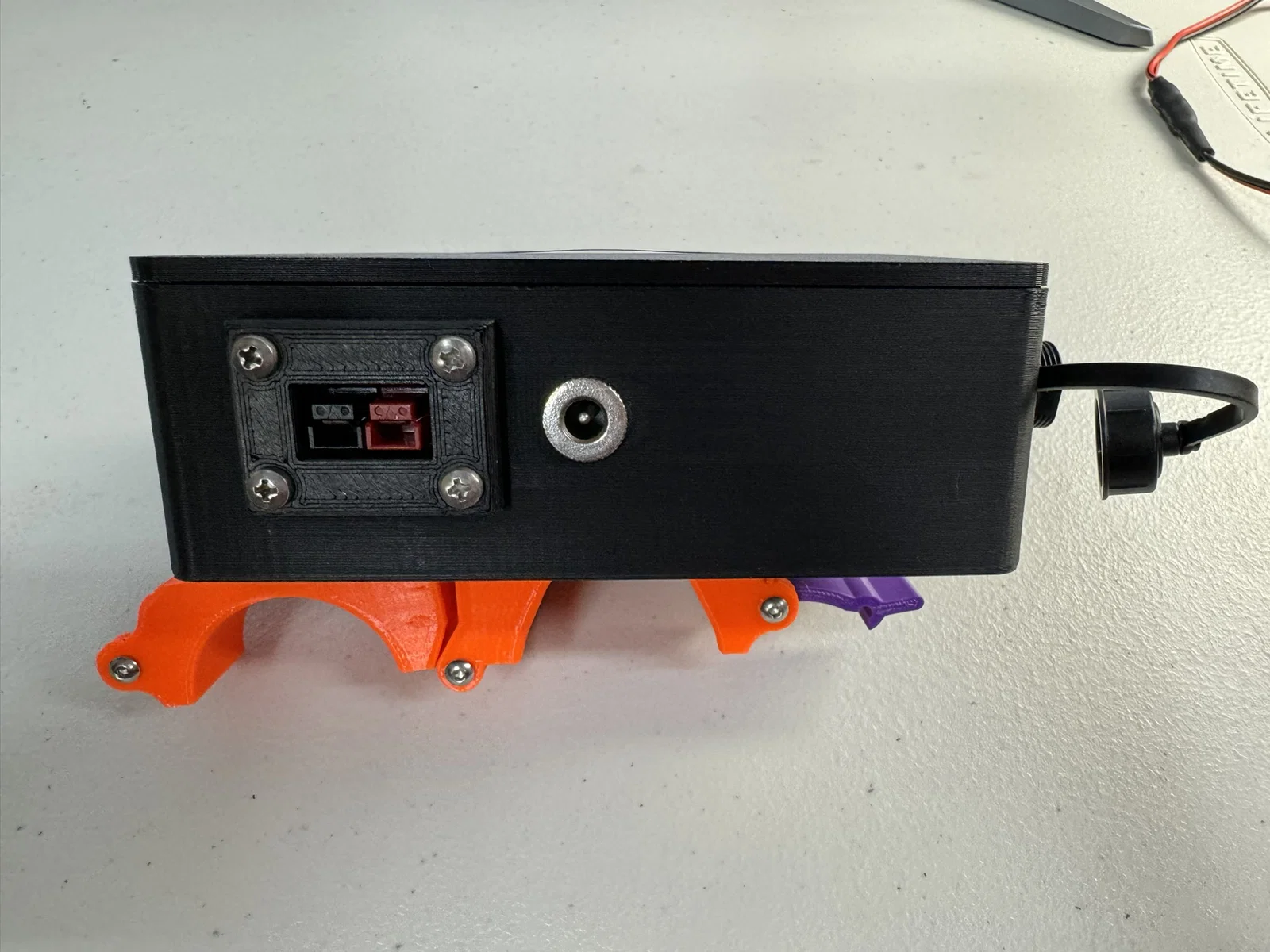

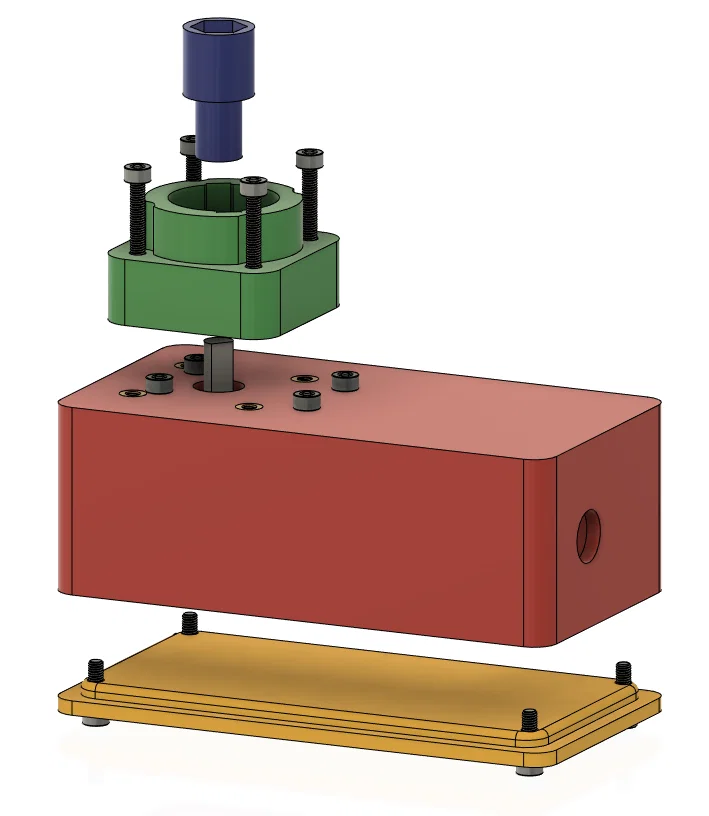

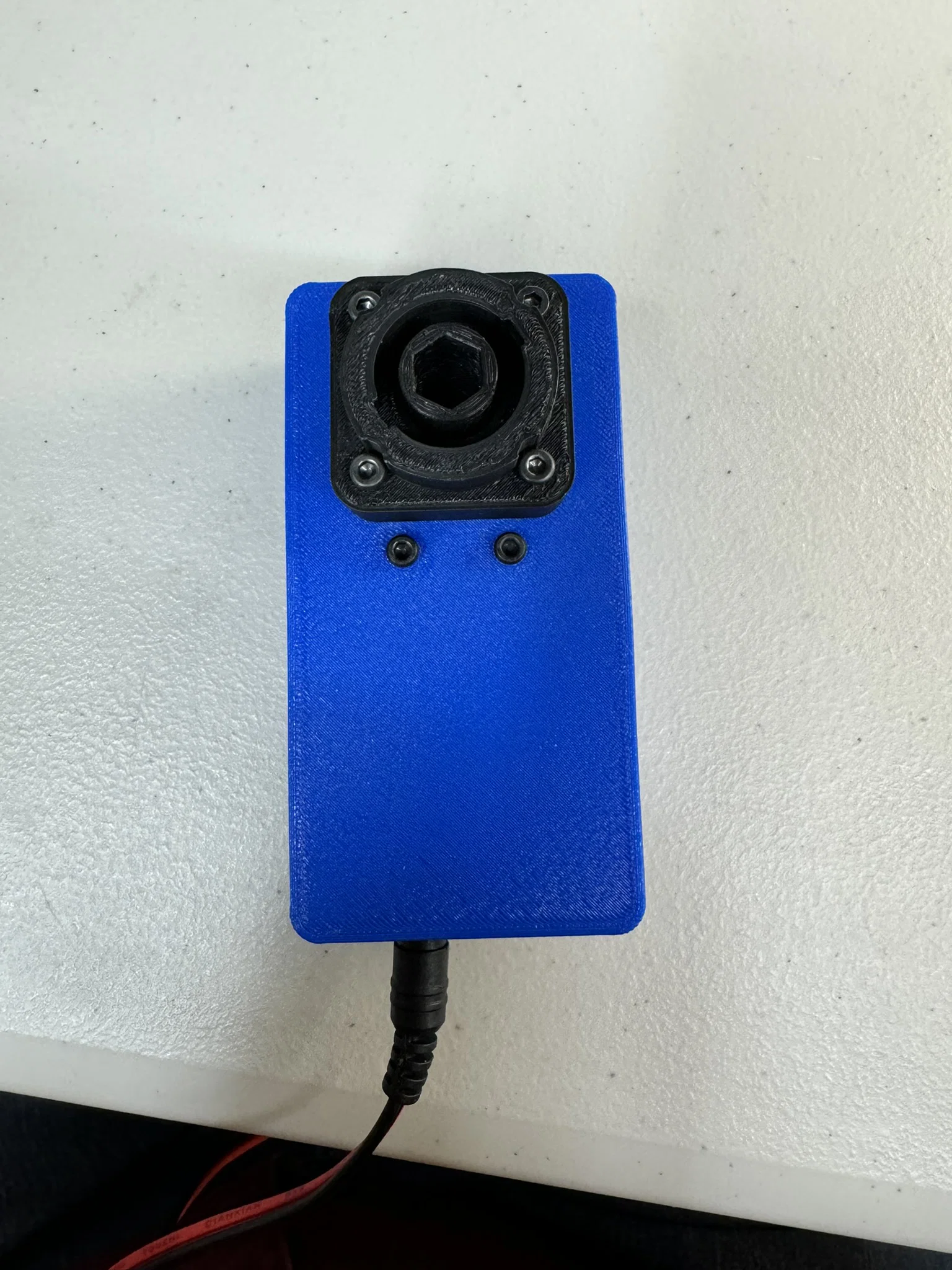

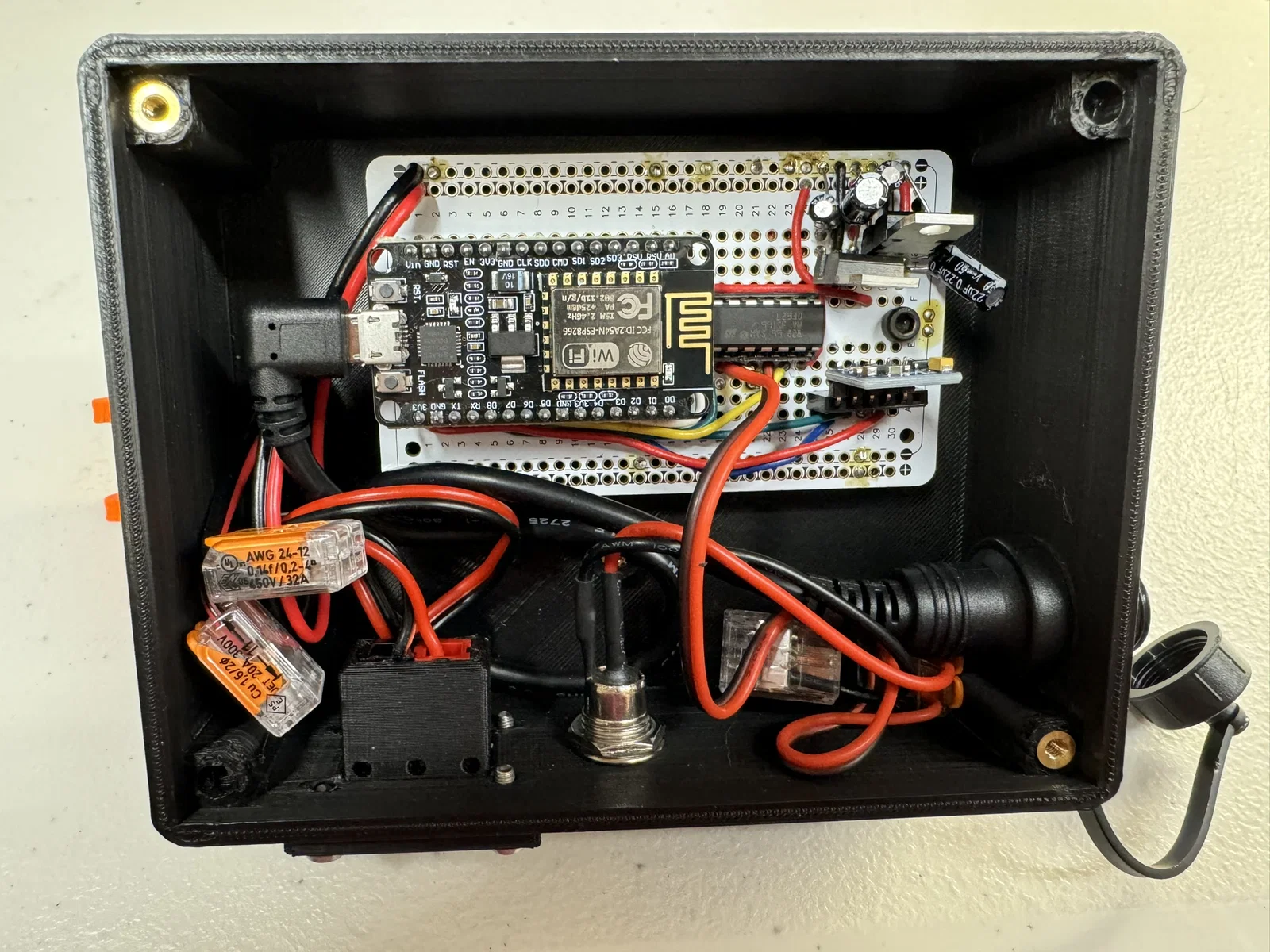

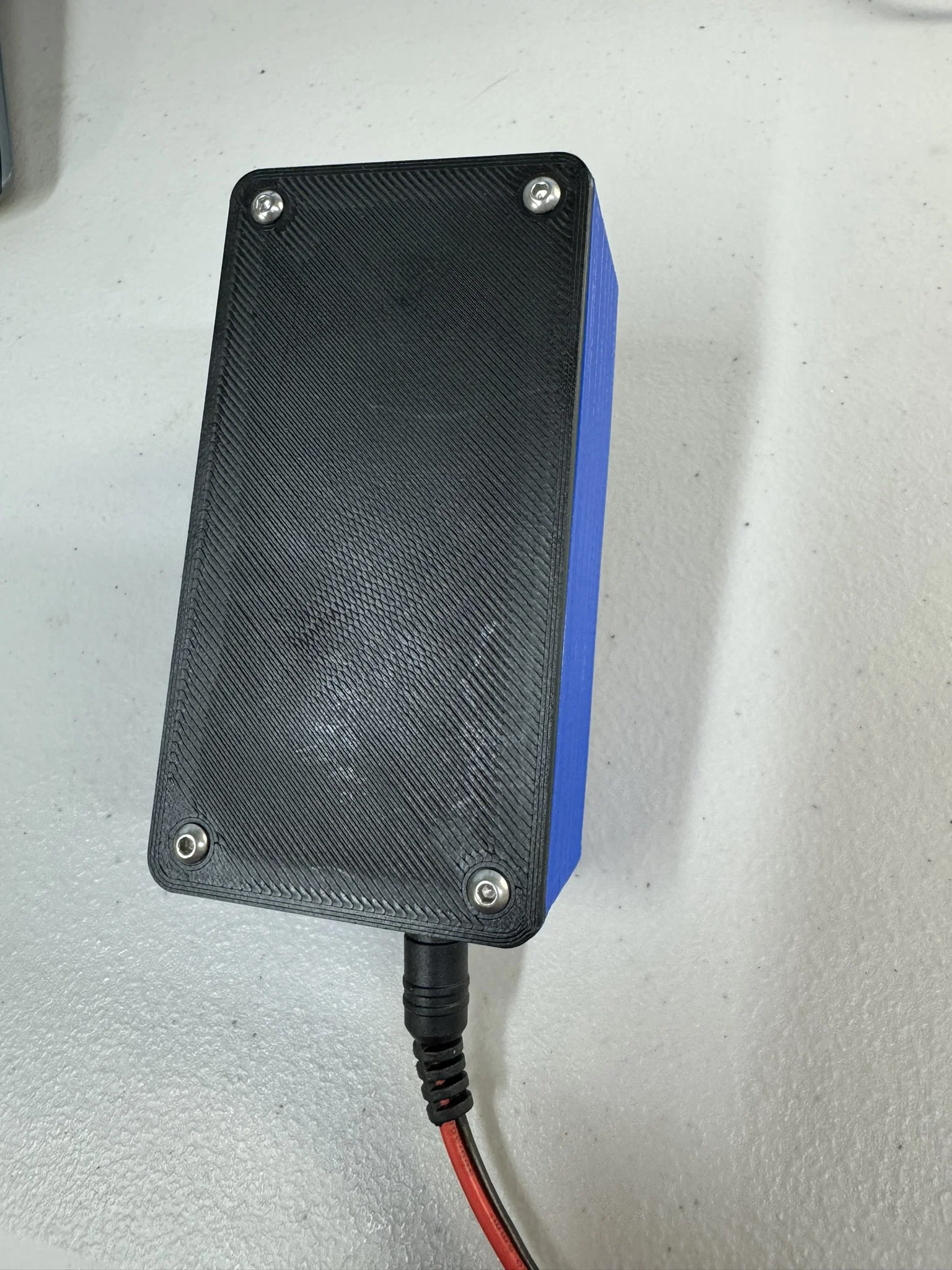

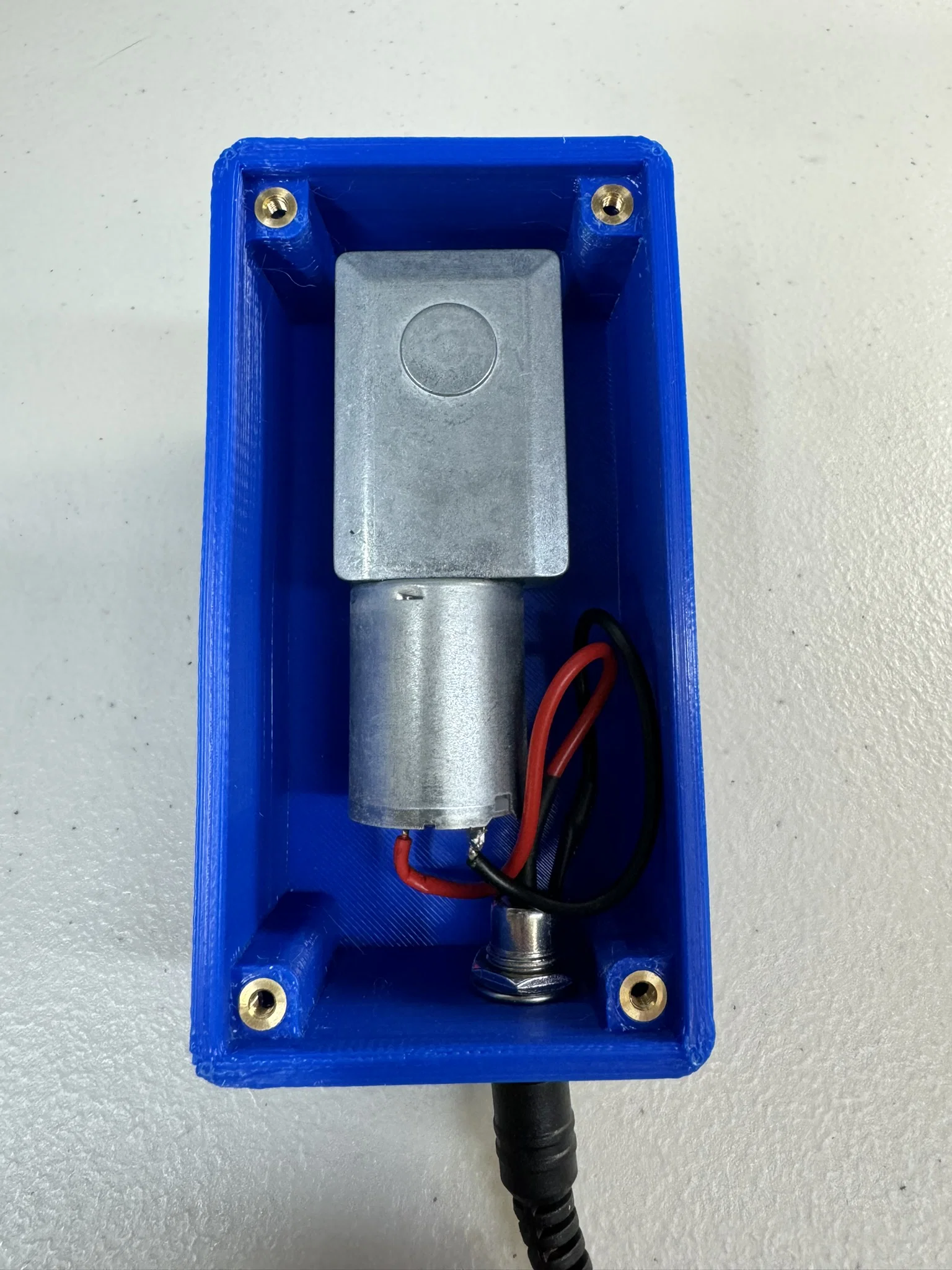

Mẫu này gồm các chi tiết cần thiết để làm một hệ thống rotator điều khiển từ xa dùng với mast MastWerks và anten BuddiHex. Hệ thống có 4 thành phần: một motor box gắn vào cụm mast crank fitting của MastWerks, một electronics box chứa mạch điều khiển xoay, một circuit board và một battery box. Các hộp có thể được gắn lên đoạn thấp nhất của mast MastWerks bằng một hệ kẹp (clamp) in 3D.

Thông số in:

Filament: khuyến nghị PETG để tăng khả năng chịu nắng, thời tiết và nhiệt độ.

Layer height: 0.2 hoặc 0.25 mm

Infill: 15–20%

Support: Organic support chạy rất ổn để giữ các phần cửa/mở trên hộp và các chi tiết kẹp

Các file PDF đi kèm trong mẫu này có mô tả về hệ thống rotator, bao gồm bill of materials đầy đủ, schematic và hướng dẫn cách lắp ráp. Ngoài ra còn có một file PDF mô tả chi tiết firmware và controller app cần để vận hành hệ thống. Arduino sketch và controller app nằm trên GitHub theo các đường link được nêu trong các file PDF.
