Ống dẫn gió quạt 4010 cho Sovol SV08

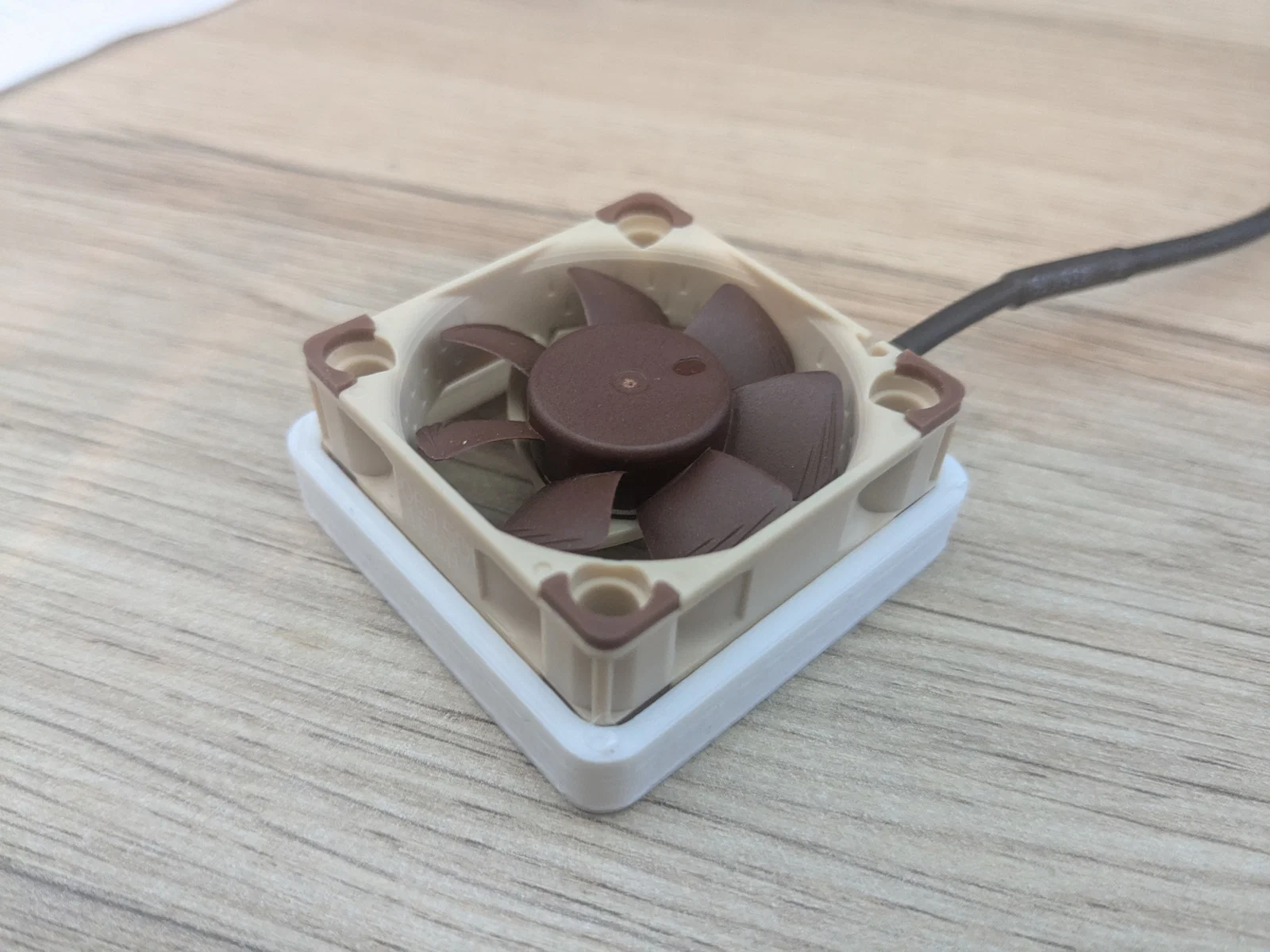

Ai xài SV08 chắc đều biết cái quạt 4010 của controller board nó ồn kinh khủng. Nên việc đầu tiên mình làm là nâng cấp lên quạt Noctua NF-A4x10 24V PWM. Đỡ ồn hẳn, nhưng cái fan grill/bảo vệ lại thiết kế khá tệ, cạnh sắc nên bất kỳ quạt nào gắn sát vào đó đều tạo ra rất nhiều tiếng ồn.

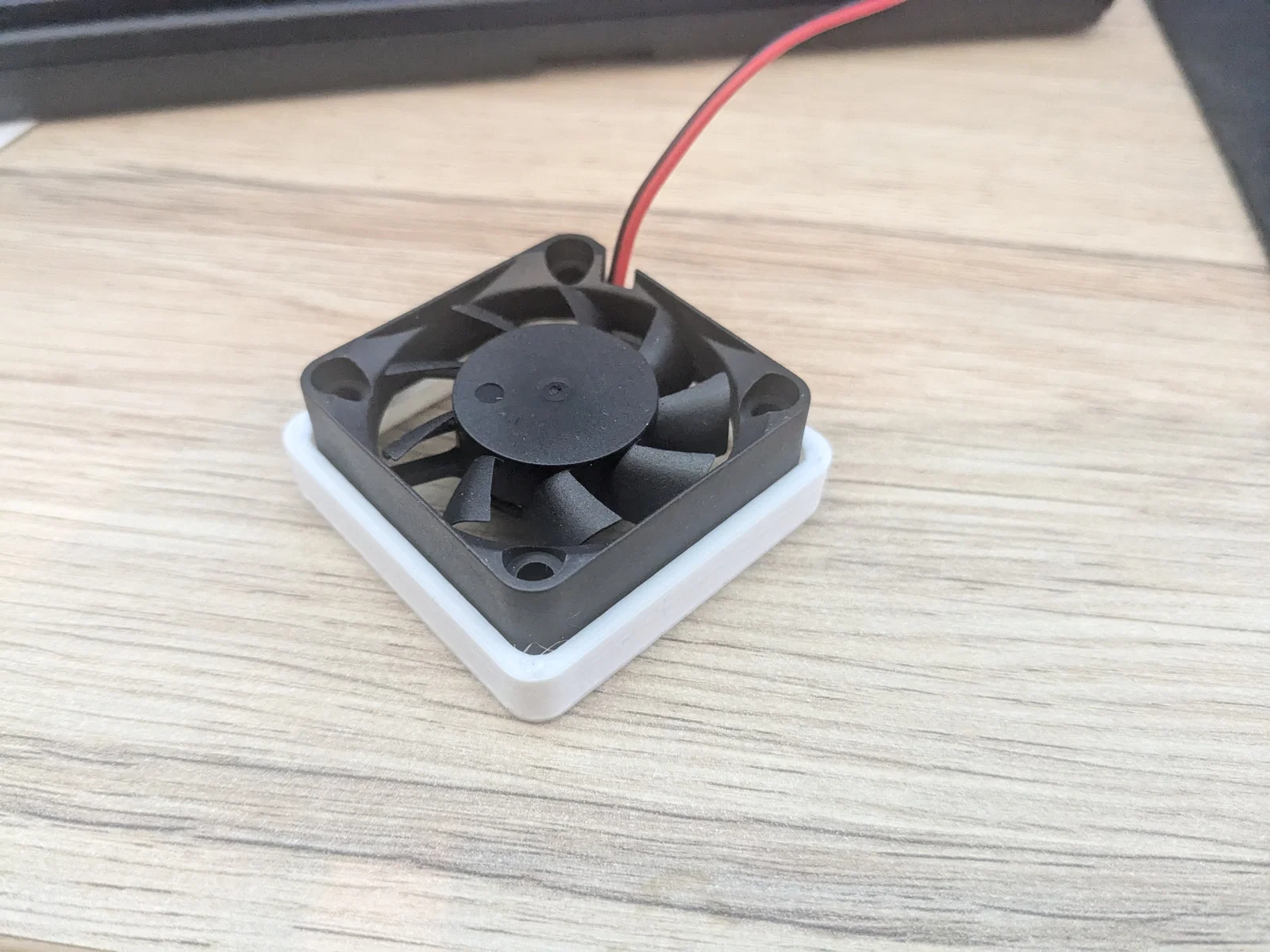

Giải pháp ngon nhất là cắt bỏ cái grill bằng dremel rồi gắn một fan grill trơn mượt hơn, nhưng mình không muốn cắt đụng vô cái máy mới nên mình làm cái fan duct này để tạo khoảng cách giữa quạt và grill, giúp giảm ồn.

Nó tăng khoảng cách thêm 5mm so với vị trí quạt nguyên bản, và với mình thì vậy là ổn.

Mình in bản của mình bằng TPU 95A để có thêm damping, và nó được thiết kế để in không cần support.

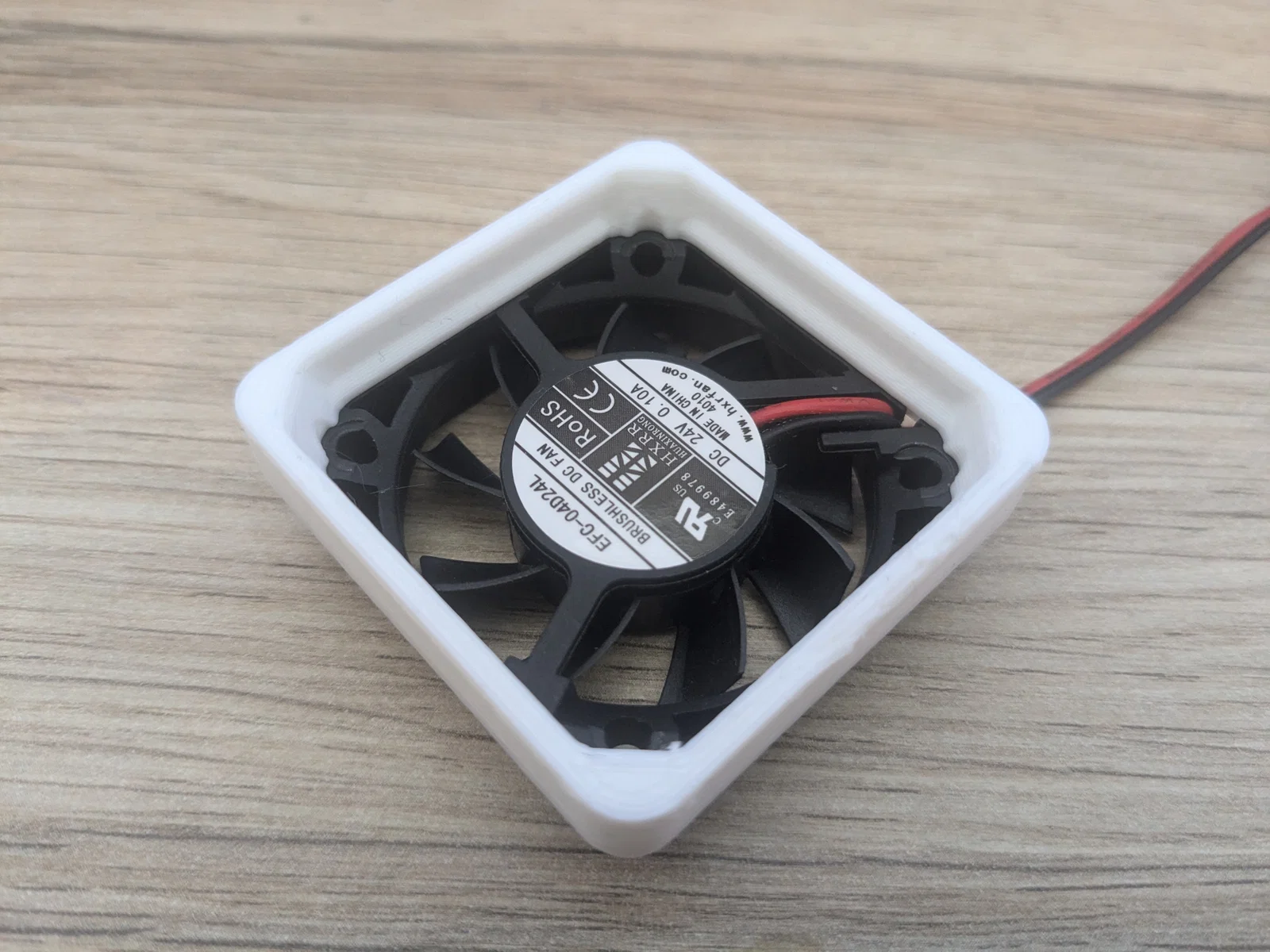

Mình có test in bằng PLA để chụp hình đăng trên Printables và thấy phải scale lên 102%, nhưng có thể do cuộn PLA rẻ mình dùng.

Ai quan tâm thì đây là Klipper config cho quạt Noctua mình dùng (mình để bên dưới). Mình từng bị khá nhiều vấn đề là quạt không chạy được dưới 96% tốc độ tối đa khi thử các config mình tìm trên mạng. Nguyên nhân là cycle time mặc định không hợp với quạt Noctua. Mình chỉnh PWM signal lên 10Khz thì thấy ổn nhất, và có thể cho quạt chạy xuống tận 4% (0.04), nhưng mình chốt ở 7% (0.07) để chừa chút biên an toàn.
Mình cũng tune PID để ramp tốc độ quạt mượt hơn, vì lúc đầu tốc độ quạt hay bị dao động lên xuống ngay khi nhiệt độ thay đổi.

Mình thích để quạt chạy tốc độ thấp liên tục, vì mình thấy khó chịu hơn khi nó cứ chuyển qua lại giữa tắt và chạy nhẹ. Nhưng mình cũng thêm config thứ hai để tắt quạt hoàn toàn.

Idle speed 7%:

[temperature_fan Host_temp_fan]
pin: PA1
kick_start_time: 0.5
cycle_time: 0.0001    #10 kHz PWM signal
max_power: 1.0
min_temp: 0
max_temp: 90
target_temp: 50
sensor_type: temperature_host # please comment out or remove the [temperature_sensor Host_temp] section if you don't want the temperature shown twice in the interface.
max_speed: 1.0
Min_speed: 0.07
control: pid
pid_Kp: 10
pid_Ki: 5
pid_Kd: 0
pid_deriv_time: 5

Fan Off:

[temperature_fan Host_temp_fan]
pin: PA1
kick_start_time: 0.5
cycle_time: 0.0001    #10 kHz PWM signal
max_power: 1.0
min_temp: 0
max_temp: 90
target_temp: 50
sensor_type: temperature_host # please comment out or remove the [temperature_sensor Host_temp] section if you don't want the temperature shown twice in the interface.
max_speed: 1.0
Min_speed: 0.0
off_below: 0.07
control: pid
pid_Kp: 10
pid_Ki: 5
pid_Kd: 0
pid_deriv_time: 5
