Rook 2020 MK2 Double Shear mod (BETA) [2020] [MK2]

Tác giả Kanrog

Lượt tải
122
Lượt thích
27
Lượt coi
978
Tải tất cả (.zip)· 6 file · 6,3 MB· 6,3 MB

File 6 6,3 MB

  • Motor_Mount_Right_-_TOP_1776825991.stlSTL · 200,3 KB
  • Motor_Mount_Left_-_TOP_1776825992.stlSTL · 205 KB
  • 10mm_spacer_1776825994.stlSTL · 24,3 KB
  • Motor_Mount_Left_-_BOTTOM_1776825994.stlSTL · 210,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#325049
Danh mục
Máy In 3D
Ngày đăng

Mô tả

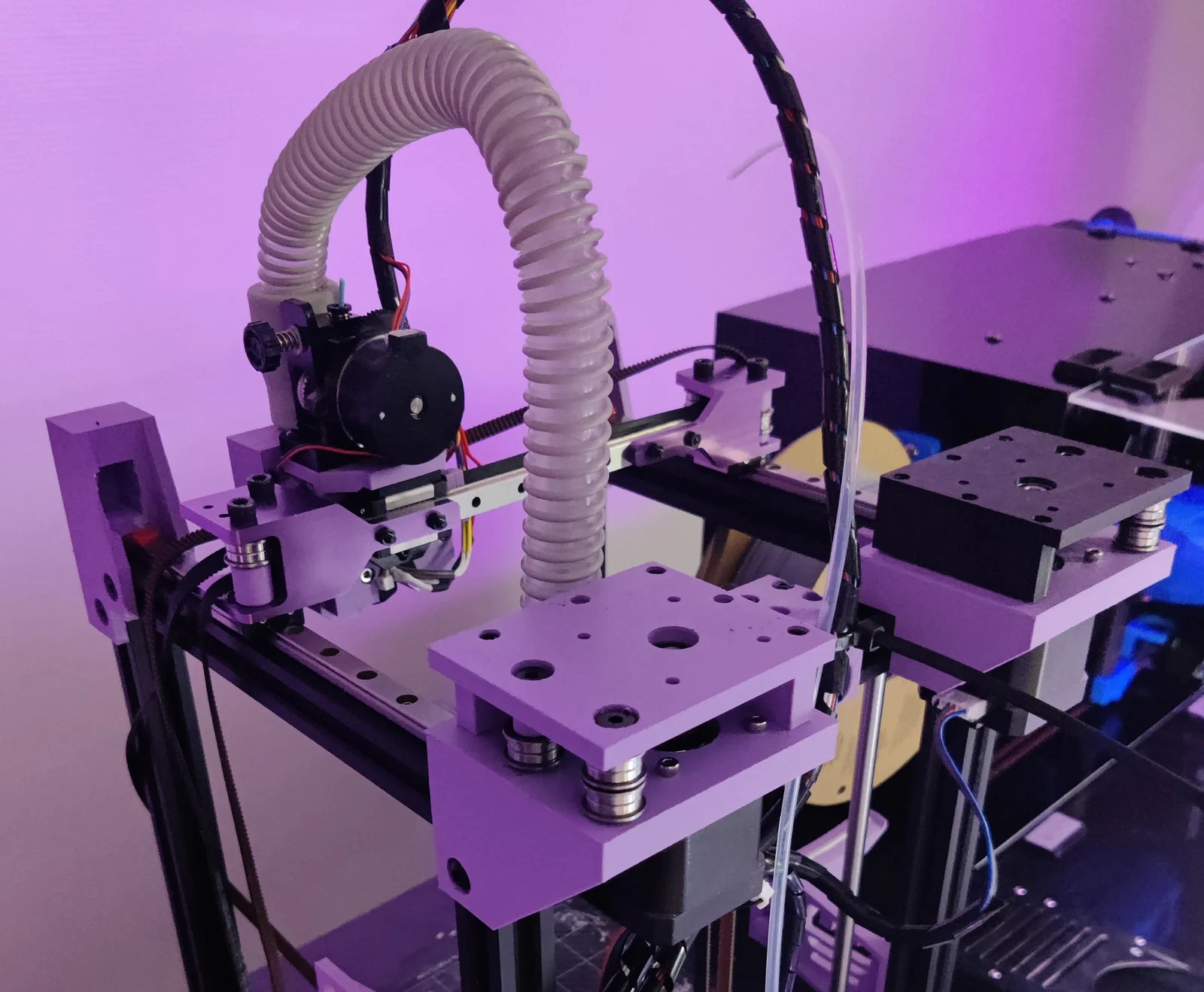

Tăng thêm độ cứng nhờ double shear ở các motor mount.

Bộ MK2 của mình đang độ hơi “lố” rồi nên cần cứng cáp hơn, vậy nên mình sẽ thử cái này.

Bạn sẽ cần: (ngoài phần hardware zin/stock)
- Dây belt dài hơn chút (dài hơn 12mm)
- 10x M3x25
- 10x M3x4x5 heatsets
- 2X M5x8
- 2x M5 T-nut

Motor mount bên trái có thể dùng spacer zin (stock) hoặc spacer đi kèm. Motor mount bên phải thì bắt buộc dùng spacer đi kèm.

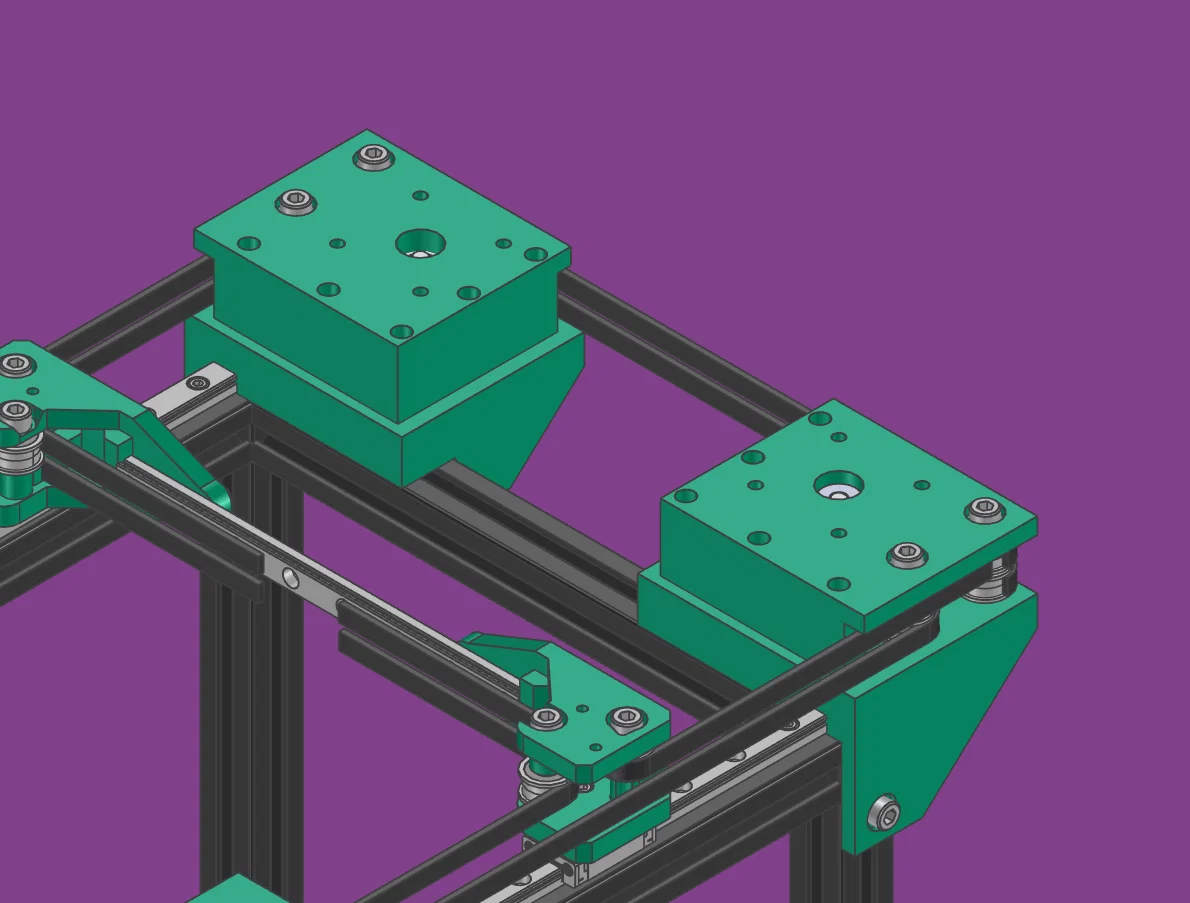

Mình có đính kèm file STEP với đầy đủ fasteners để hỗ trợ lắp đặt.

Mình sẽ cập nhật thêm thông tin sau khi test xong.

Sau khi test thì chạy rất ngon! Giờ vấn đề tiếp theo của mình là cái X rail bị cong :D

Coi thêm Ẩn bớt

Thông số in

Định dạng
stlstp
Số file mô hình
6
Tổng dung lượng
6,3 MB
File lớn nhất
5,5 MB
