Đường đi dây CAN qua exhaust của Voron (Voron Exhaust CAN Cable Route)

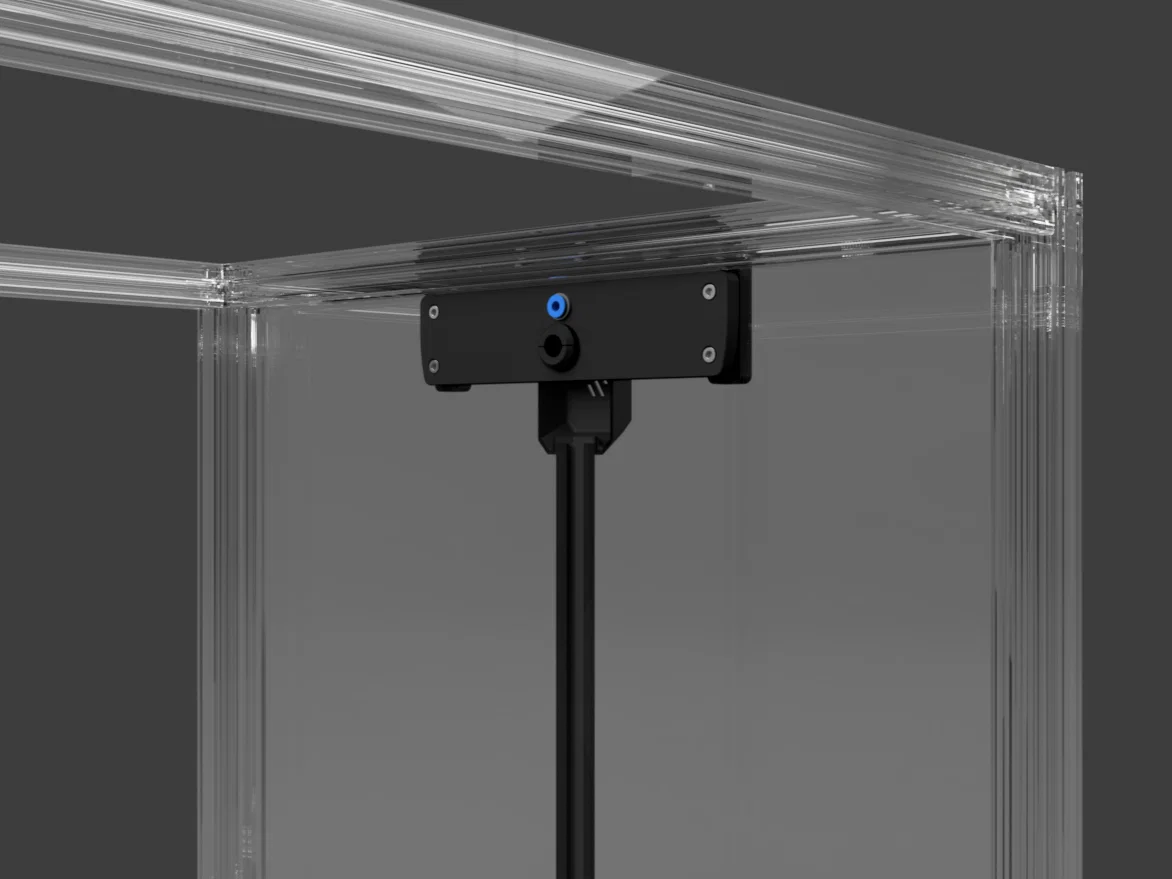

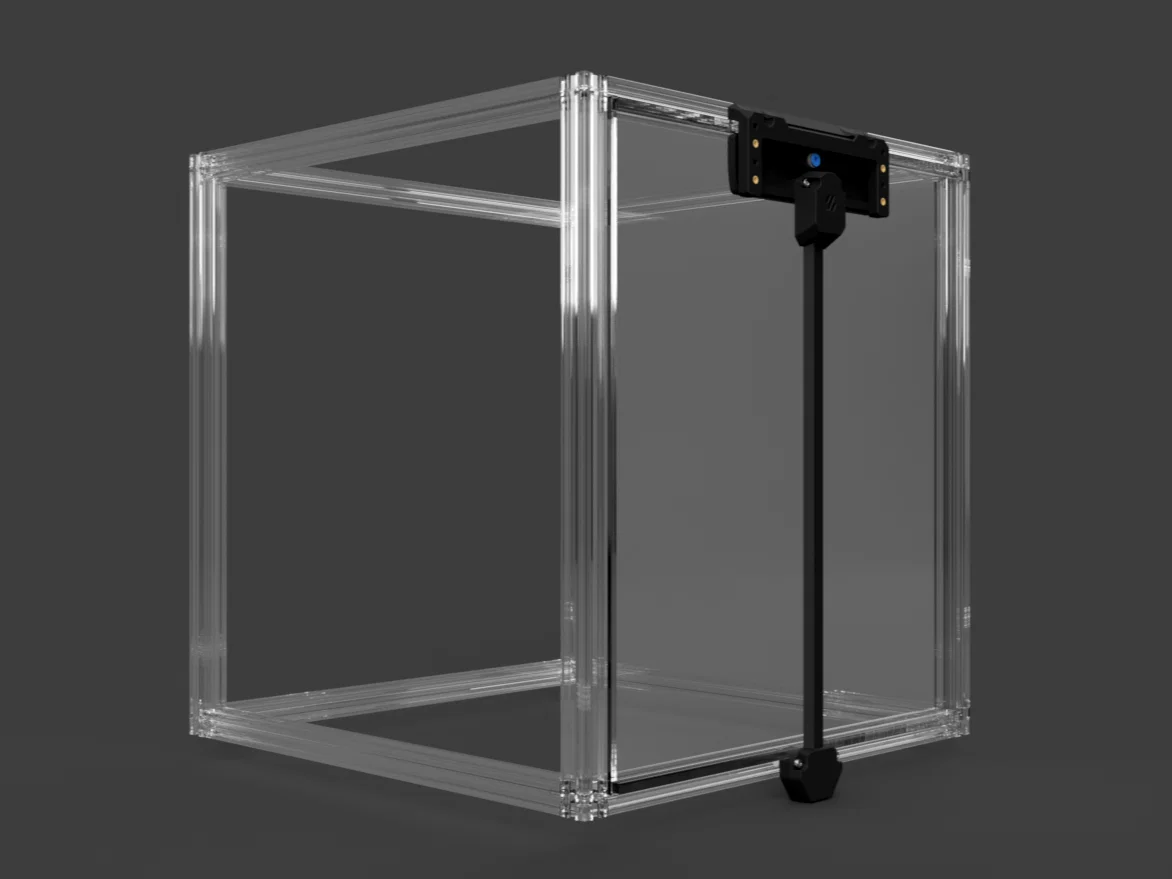

Mình không khoái drag chain lắm nên mình dùng CAN toolhead board để bỏ luôn X và Y chains. Bước đầu để loại bỏ Z-chain là mình reroute dây CAN cho nó đi ra qua exhaust grill rồi chui vào khoang electronics bay qua rear center skirt. Cách này giúp hệ dây bên trong buồng in gọn gàng nhất có thể. Bước thứ hai sẽ là cái mình gọi là Z-snake, mình sẽ up sớm. Làm xong là mình bỏ được hết drag chain trên máy in.

Lưu ý: Thiết kế này dành cho Voron 2.4 bản 250mm với Monolith Panels (khe hở 6mm giữa rear panel và frame). Bạn cứ thoải mái chỉnh lại file STEP đính kèm cho hợp với máy của bạn.

BOM

• 2 x ECAS04 Collet clips
• 2 x M3x8 SHCS
• 4 x M3x12 SHCS
• 2 x M3x16 SHCS
• 2 x M5x10 BHCS
• 6 x M3 Heat set inserts
• 2 x M3 Drop in T-nut
• 2 x M5 Drop in T-nut

Print settings - VORON STANDARD (Không cần support, trừ phần covers)
