Ngàm VESA cho Intel NUC 100mm & 75mm
Ngàm VESA thay thế cho Intel NUC dạng vuông (ví dụ NUC6CAYH/NUC6CAYS), hỗ trợ chuẩn 100mm và 75mm. Khuyến nghị in PETG để ôm theo mặt lưng màn hình cong; kèm thông số ốc M3/M4 cần dùng.
1.6K
Lượt Xem
27
Lượt Thích
305
Lượt Tải
Cập Nhật Apr 22, 2026
Mô tả

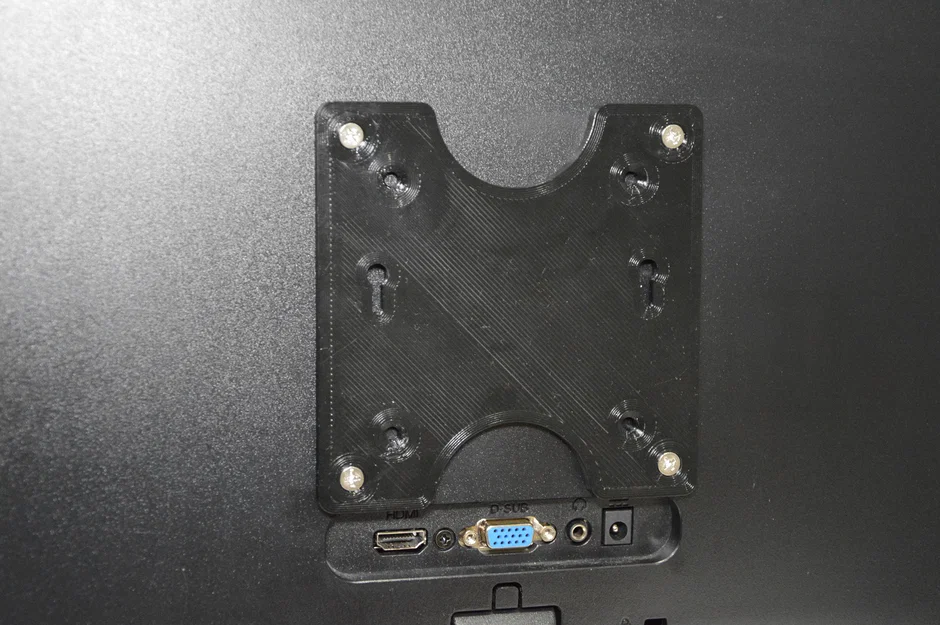

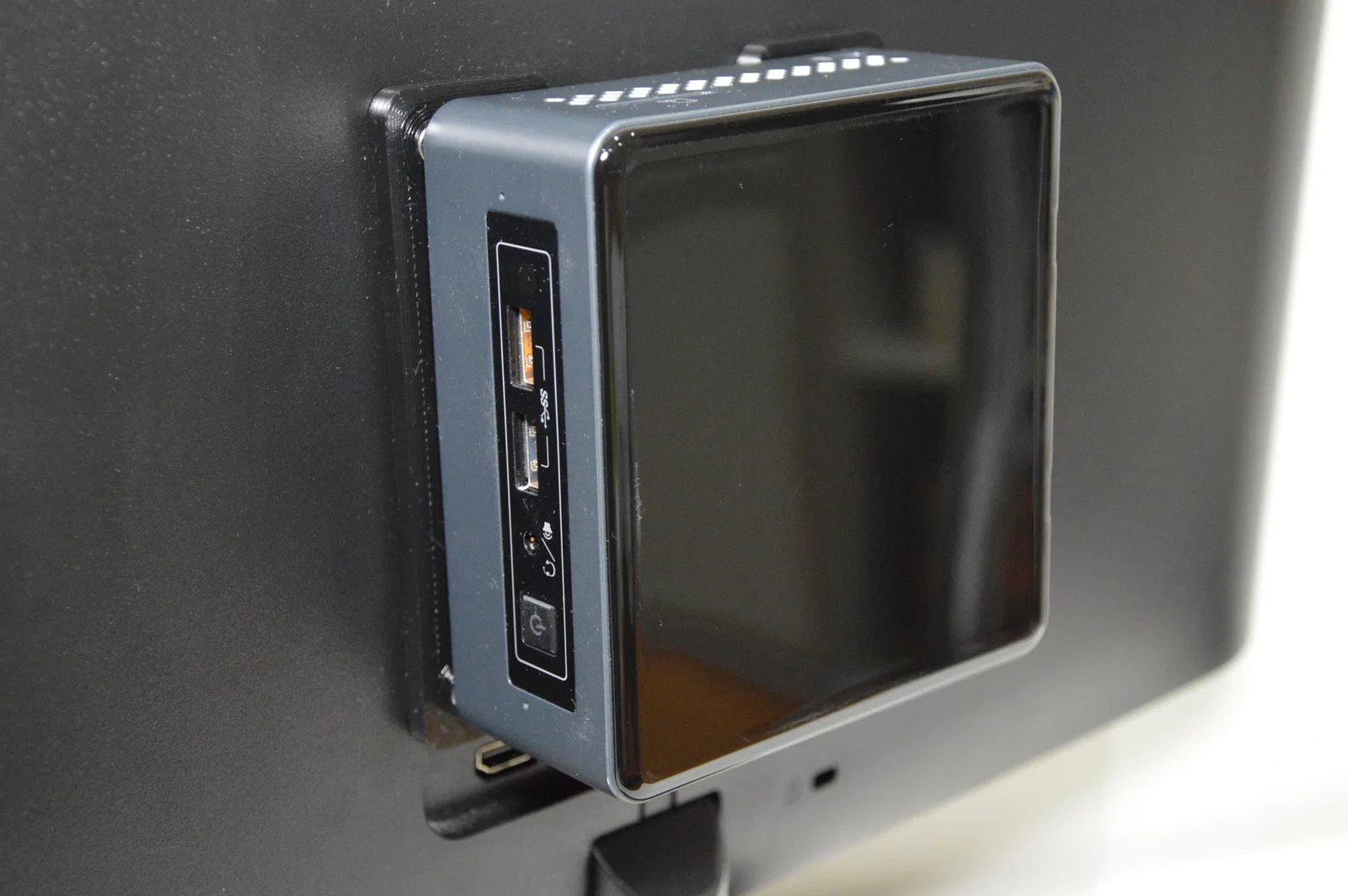

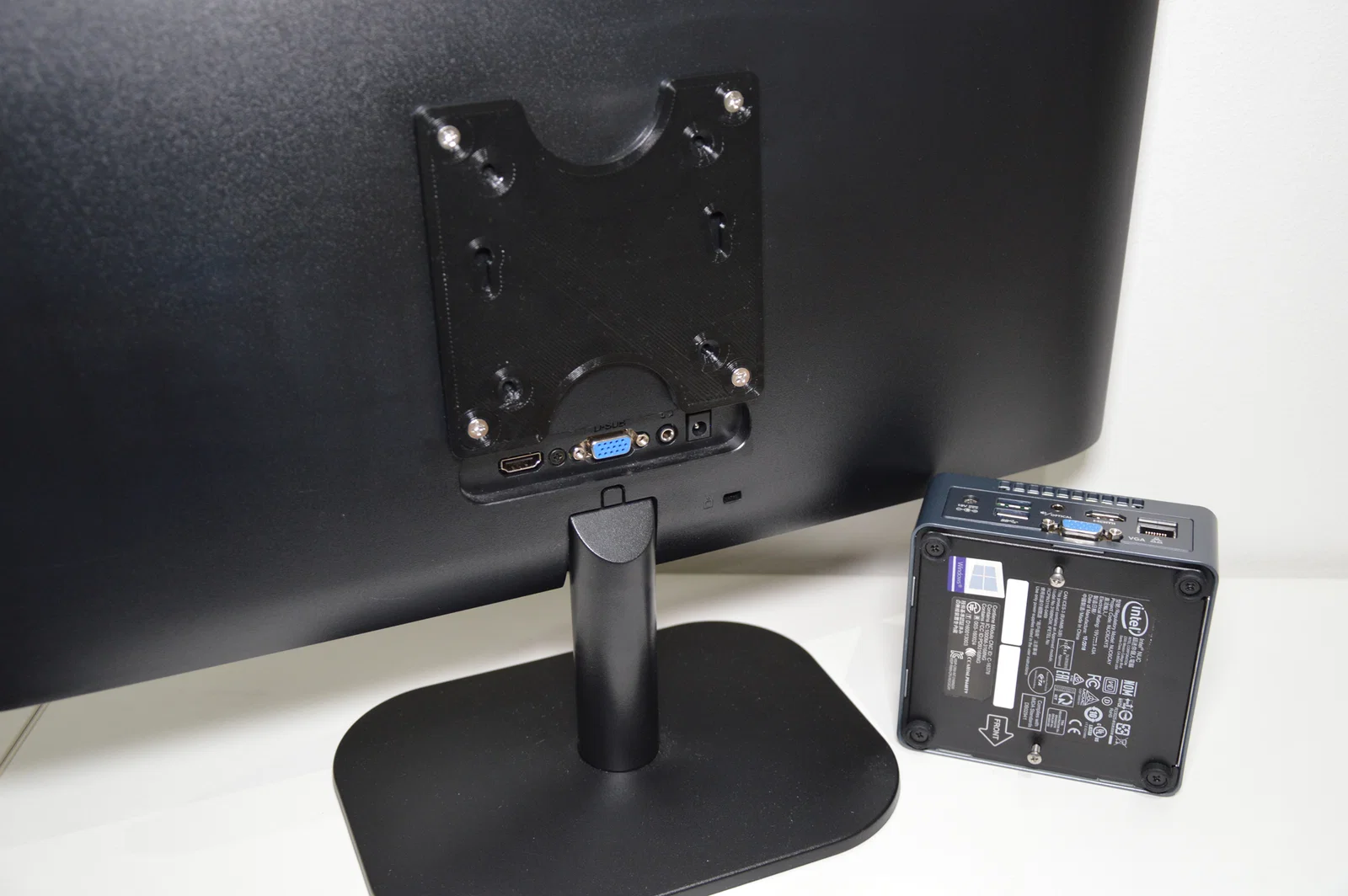

Bị thất lạc cái VESA mount zin của NUC mini PC nên mình không muốn ngồi chờ ship cái mới về. Thêm nữa là màn hình của mình (AOC 22B2H) có mặt lưng cong, nên không thể dùng bộ ốc Intel đi kèm; nếu mua ốc M4 dài hơn thì sẽ phải kê spacer. Bản mount in 3D này sẽ ôm theo độ cong mặt sau màn hình nếu in bằng PETG.
Ốc cần dùng:
- 2 x M3 đầu tròn/đầu pan dài 10mm, đường kính đầu tối đa 6.5mm và chiều cao đầu tối đa 3mm
- 4 x M4 đầu chìm (countersunk) 16mm (tính từ đỉnh đầu ốc); 6mm cho mount, 10mm độ sâu ren M4 vào màn hình. Nhớ kiểm tra trước độ sâu ren và tính lại chiều dài ốc cần dùng nếu độ sâu ren không phải 10mm.
In ấn
- PETG
- 50% cubic infill
- 5 walls với nozzle 0.6mm
- 4 lớp top và 4 lớp bottom
- Không cần support, đặt mặt có lỗ countersunk úp xuống bed để in
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
