TVA TemPad-Deadpool and Wolverine-Loki

Xem thêm chi tiết tại: https://www.thingiverse.com/thing:4919791

Như mọi khi, mình sẽ quảng bá và THƯỞNG cho vài bạn đầu tiên đăng “makes” chất lượng (bắt buộc bật tips trên profile để nhận thưởng). “Make” chất lượng là bản in thành công, hoàn chỉnh, nhìn ổn và in đúng tỉ lệ 100%.

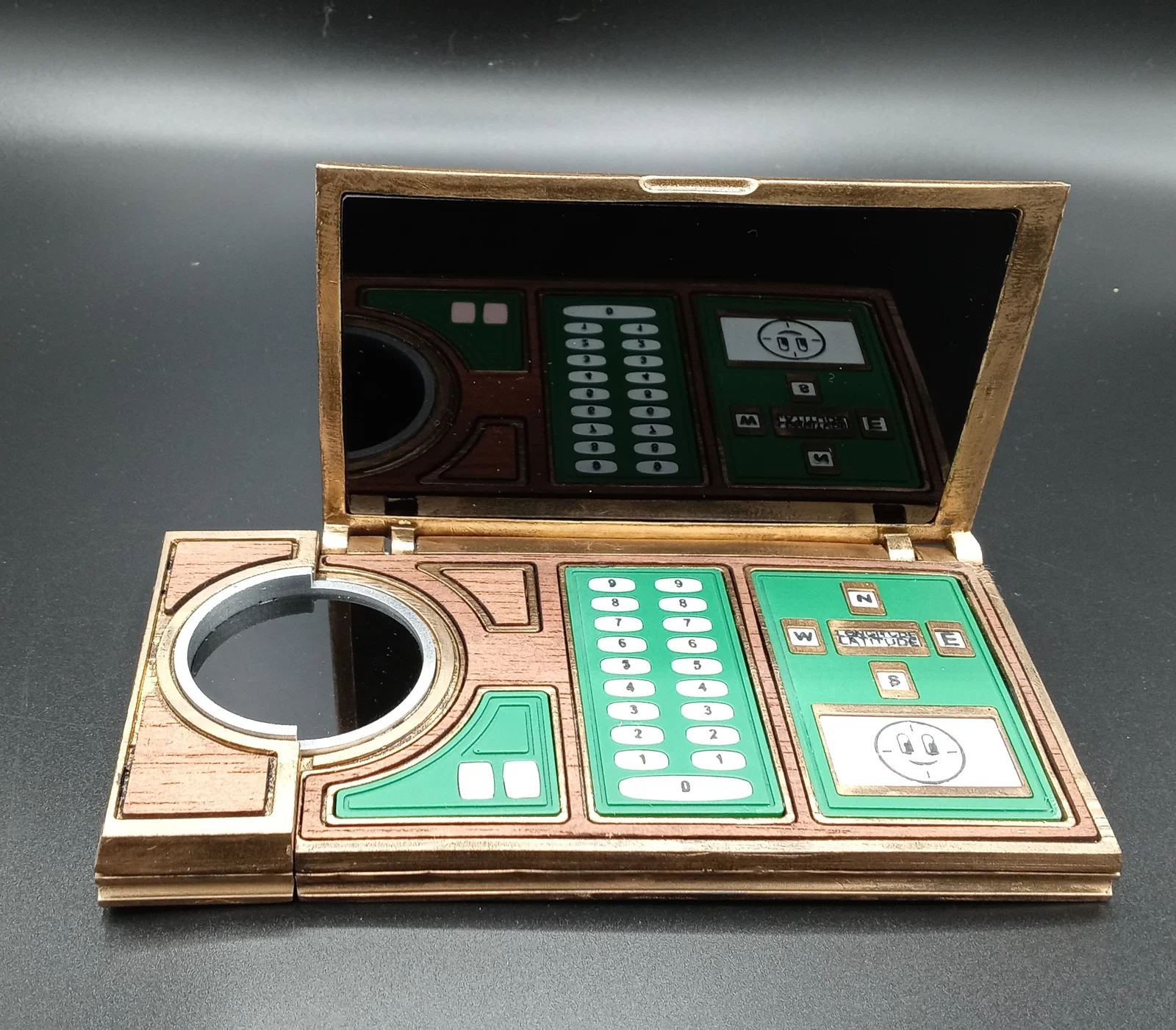

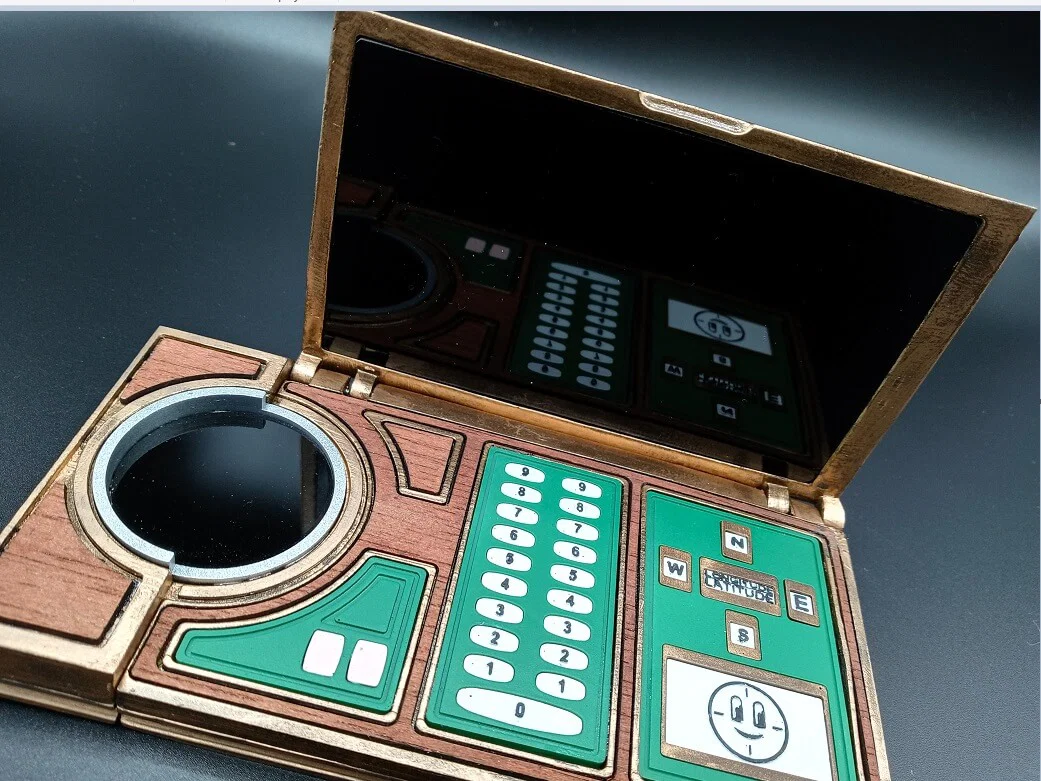

Vì sao mình làm cái này: Mình mê series này vì xây dựng nhân vật rất hay, world building vui, và đặc biệt là mấy món đạo cụ cực cuốn. Cái prop này đập vô mắt mình, và mình đang gia công (machining) một bản bằng brass. Trong lúc mình làm các bản “hero” của riêng mình, mình muốn chia sẻ file và phần nghiên cứu tới thời điểm hiện tại. Model này dựa trên khá nhiều nghiên cứu về Tempad dựa trên những gì xuất hiện trên màn ảnh và hậu trường.

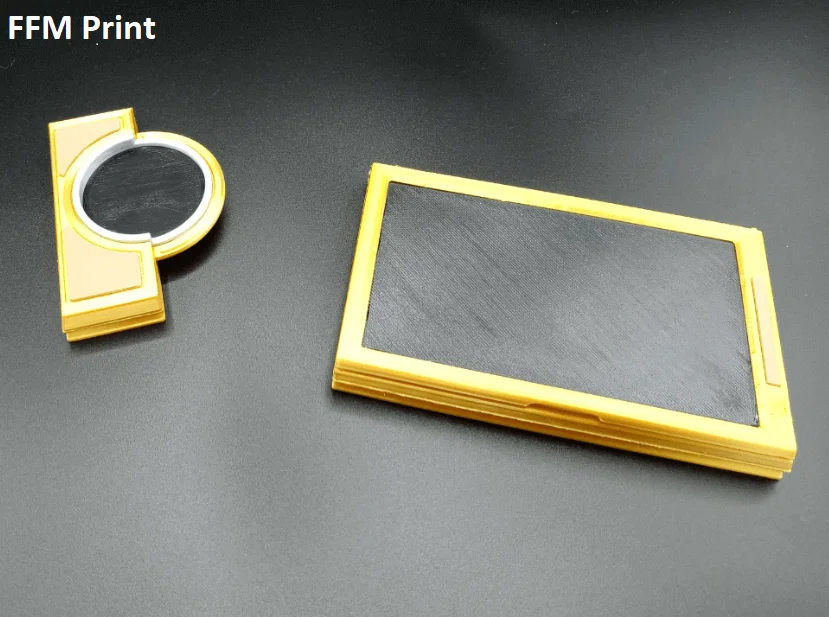

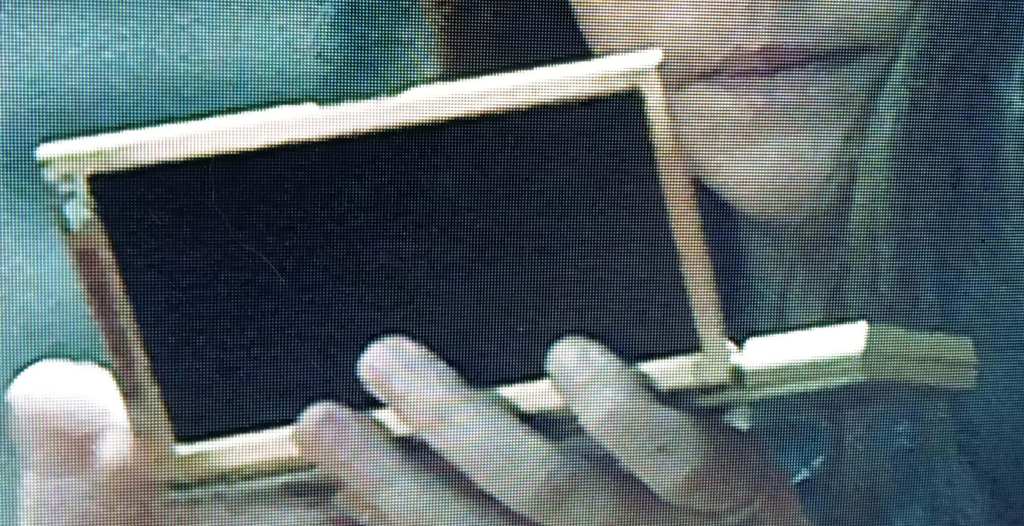

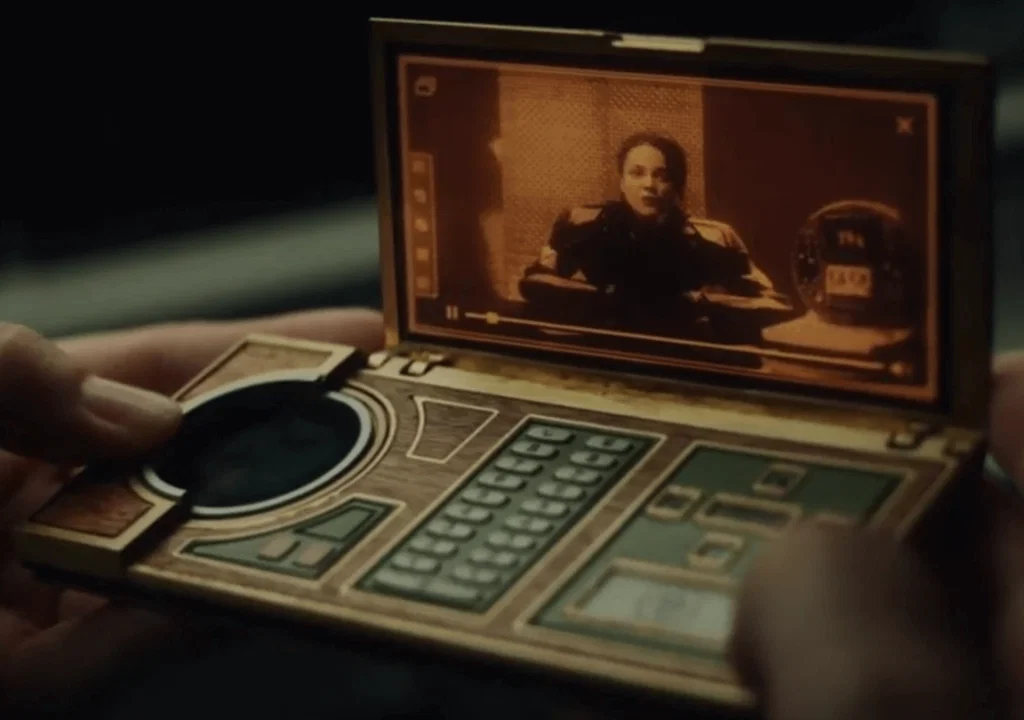

Độ chính xác tới đâu? Xin hiểu là hiện có rất ít ảnh rõ nét chụp thẳng, và gần như không có mốc tỉ lệ chuẩn để đối chiếu. Một vài mặt rất hiếm khi thấy, và giữa các phiên bản prop dùng trong show cũng có khác nhau đôi chút, nên đây là phỏng đoán của mình—một phỏng đoán “có cơ sở” dựa trên những gì mình tìm được… nhưng không có thêm thông tin thì mình không thể đảm bảo chính xác 100%. Trong show có nhiều phiên bản prop này với khác biệt nhỏ. Bản này dựa trên phiên bản “hero” có thể mở ra và tách thành 2 phần (Temp Pad và Time Spinner dùng để điều khiển restraint collars).

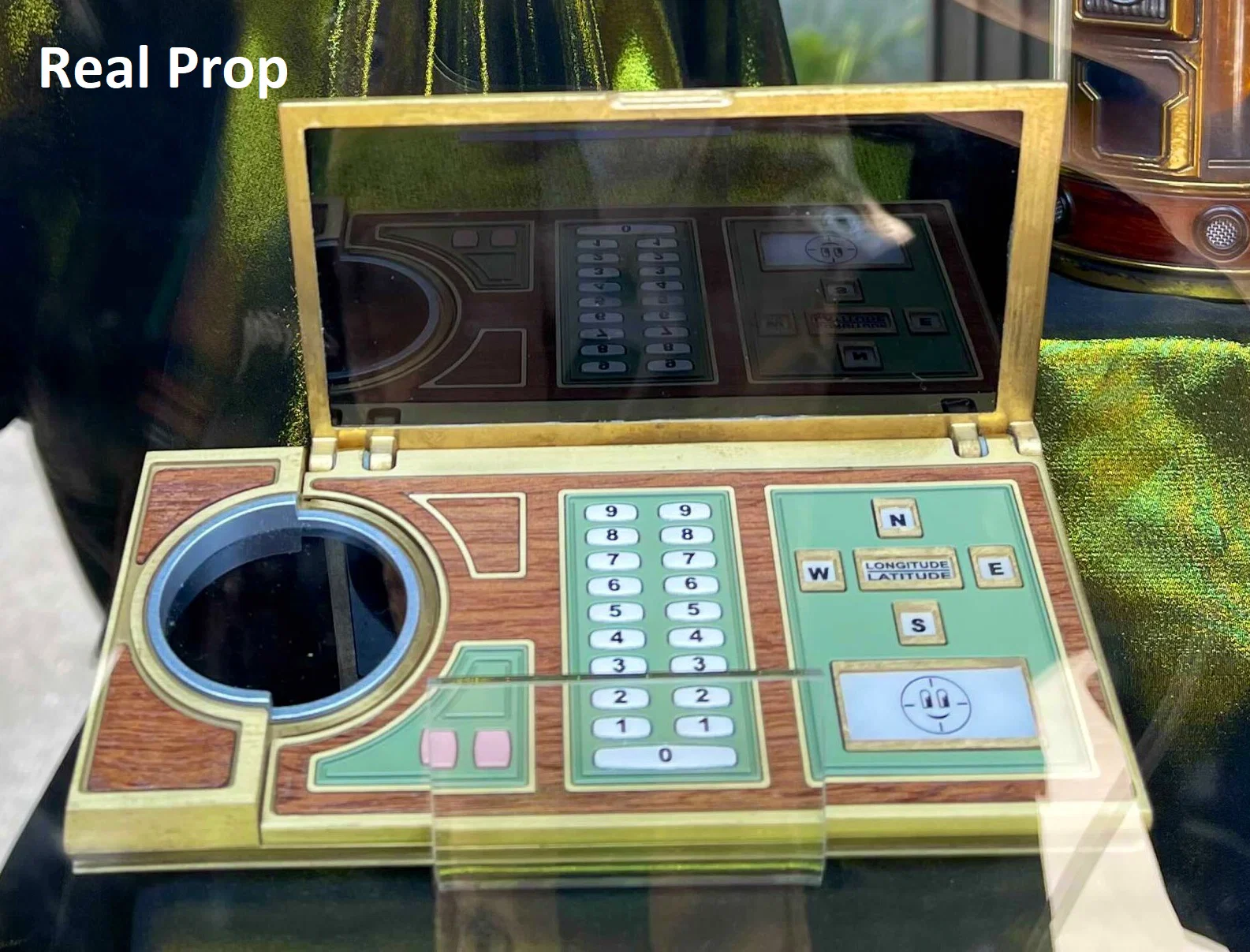

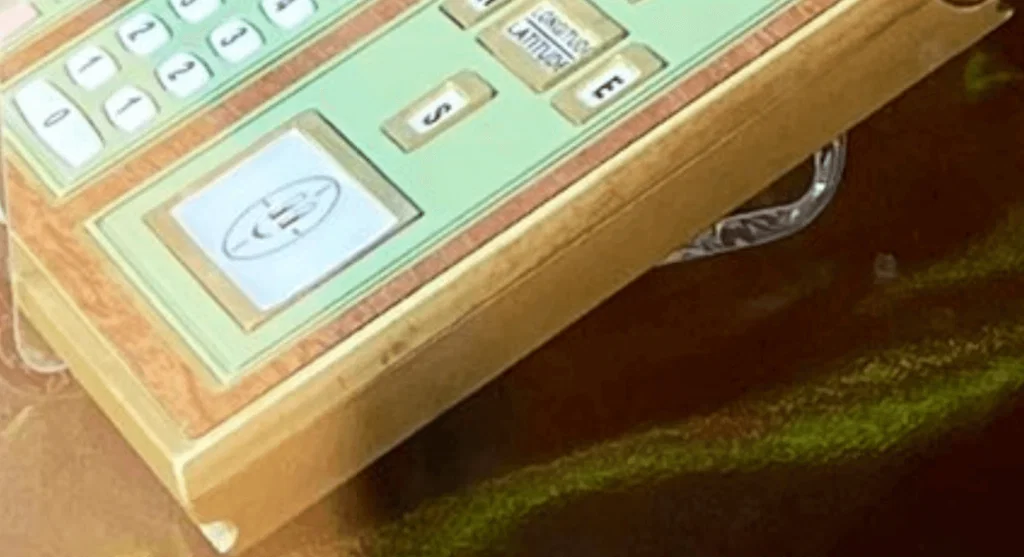

Lý thuyết và suy nghĩ về cấu tạo/vật liệu của prop: Chắc chắn do một người rất giỏi làm ra vì thiết kế quá thông minh. Hero props trông như được CNC từ brass (có thể là 360 brass). Có thể nhận ra nhờ nhiều góc bo tròn ở phía trong và góc ngoài sắc hơn—đây là “dấu vết” thường thấy vì khi gia công thì rất khó tạo góc trong thật sắc. Các tấm gỗ nhìn như gỗ thật chứ không phải decal/vinyl, vì ở một vài góc có thể thấy chúng có độ dày đáng kể (ước chừng khoảng 1mm). Mình không rành về gỗ nên việc định danh (ID) không phải thế mạnh… nhưng sau khi đặt 40 mẫu veneer gỗ về so sánh, mình đoán cao là mahogany, có phủ stain hoặc sealant để làm tối màu và bảo vệ. Mình đoán vậy vì vân gỗ thẳng và dày, mahogany cũng khá phổ biến; cherry và các loại veneer “phổ thông” khác có thể gần màu hơn ở trạng thái tự nhiên nhưng vân gỗ nhìn không đúng.

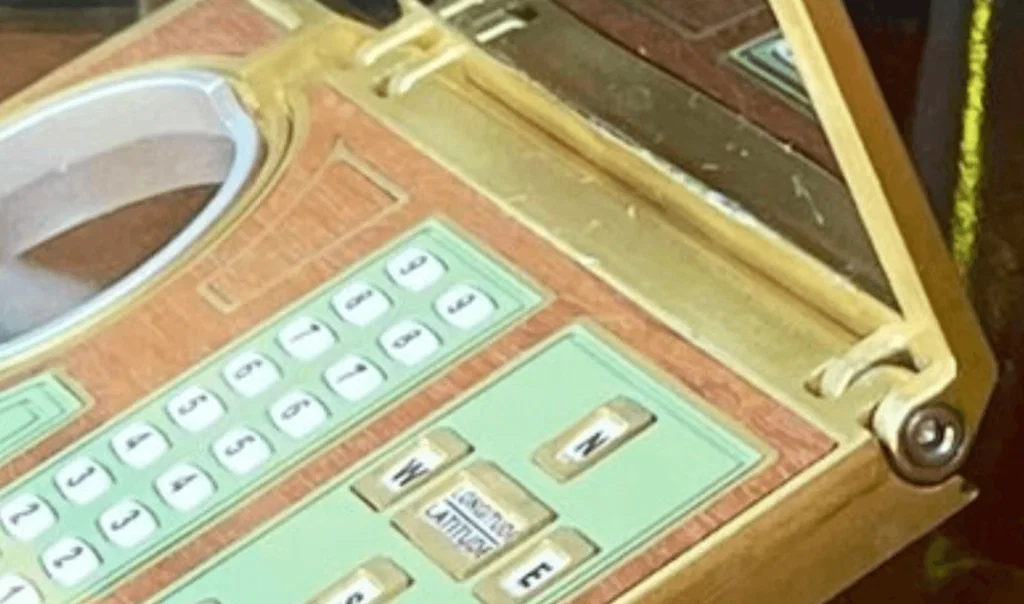

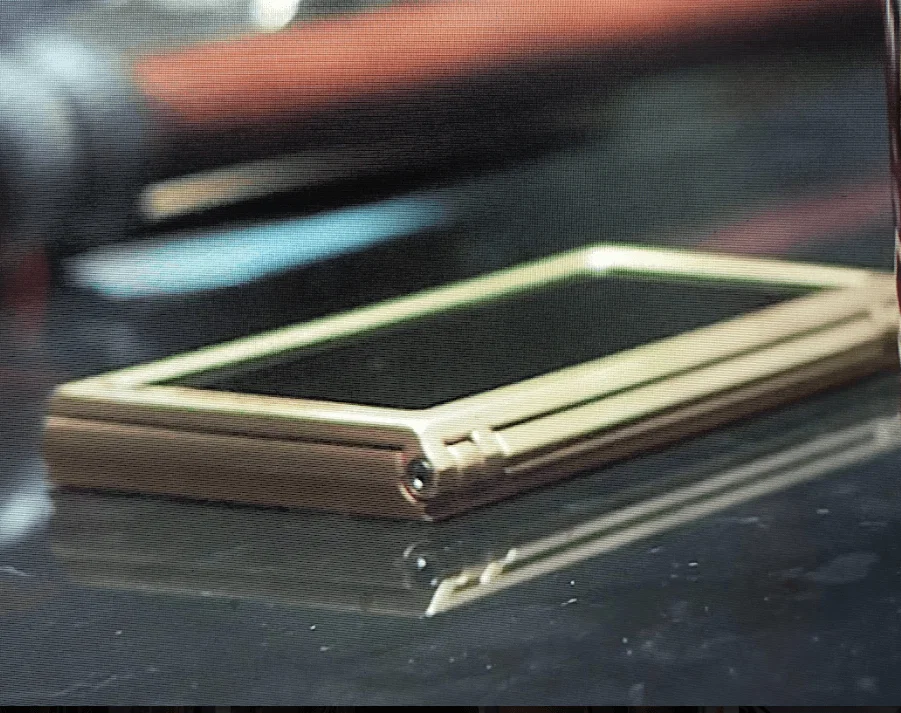

Mình nghĩ phần gỗ còn là “mẹo” khéo để che điểm gá (fixturing points), lỗ xuyên ren và nam châm vì chúng canh rất khớp với các chi tiết ở mặt đối diện. Phần nhựa xanh cũng được gia công (sau đó có thể lấy khuôn từ master đã gia công để đúc lại bằng resin). Các nút có số trông như đồ “found item” (mua/nhặt từ nguồn sẵn có) mà mình chưa tìm ra xuất xứ; cũng có thể được chế tác hoàn toàn, nhưng hình dáng rất đặc trưng khiến mình nghĩ là đồ có sẵn. Thân brass chính có vẻ gồm 2 mảnh trên/dưới, đường ráp được giấu bằng một chamfer ở phần trên. Trong ảnh có thể thấy chỗ giống như khe đường seam ở một cạnh. Làm hai nửa cũng hợp lý vì mặt sau có bu-lông để siết giữ hai phần lại.

Khuyến nghị phần cứng (hardware):
Thiết kế nhắm tới ốc M2.5 socket head cap screw, nhưng nếu bạn không muốn mua ốc thì dùng một đoạn filament 1.75 cũng vẫn chạy ổn. Với bản lắp ráp liền, bạn cắt một đầu nhọn ở đầu đưa vào và dùng đoạn dài khoảng 120mm; với Tempad in dạng tách mảnh thì chỉ cần 2 đoạn khoảng 16mm. Nếu bạn muốn dùng đúng hardware theo thiết kế:
Hinges Bolts- https://www.mcmaster.com/91292A018/ (bạn sẽ cần taro phần hinge trong cùng)
Hinge spacer- https://www.mcmaster.com/91755A311/ (trong ảnh có thể thấy một chút màu trắng ở hinge, không bắt buộc)
Bolts để bắt hai nửa thân brass lại- https://www.mcmaster.com/97595A358/
Phần màu đen- nếu bạn có laser/cnc thì nên làm từ acrylic đen bóng 1/16 inch
Wood- nếu bạn có laser/cnc- https://www.amazon.com/Mahogany-Veneer-Thick-Sq-Pack/dp/B01LG5WLF4/ref=sr\_1\_11?dchild=1&keywords=mahogany+veneer&qid=1627648500&sr=8-11

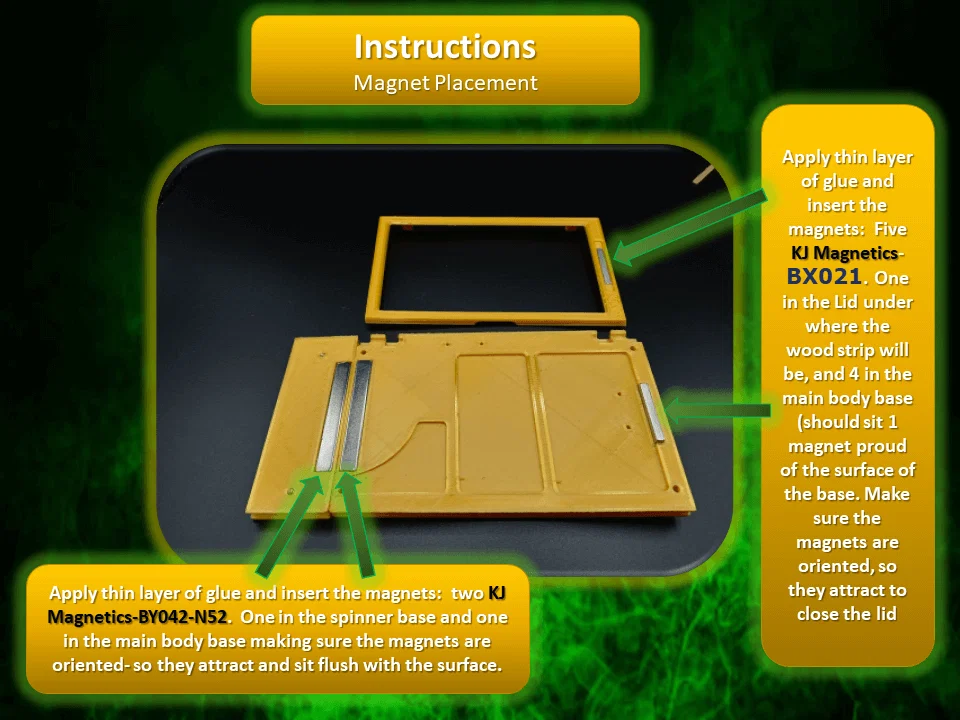

Magnets:
X 2- https://www.kjmagnetics.com/proddetail.asp?prod=BY042-N52 (giữ Time Spinner, một cái trong spinner, một cái ở cạnh TemPad) PS: mình khuyên nên dán keo thật chắc vì nam châm rất mạnh)
X 5- https://www.kjmagnetics.com/proddetail.asp?prod=BX021 (một cái nằm dưới nắp brass, dưới miếng gỗ nhỏ; 4 cái còn lại xếp chồng và đặt trong phần đế giữa hai nửa)

Update Log: -7/31/21- Mình đã sửa chiều dài bu-lông hinge khuyến nghị từ 10mm lên 16mm (link ở trên)

-7/31/21- Mình tăng một chút chiều dài hốc nam châm trong các phần brass (đánh dấu v2, cập nhật trong “every part on one file”, và đã xoá bản cũ & ) để dễ lắp hơn

-8/1/21- Xoay file Wood 45 độ để giúp canh “vân gỗ” trong phần bottom fill của slicer; bạn vẫn cần kiểm tra lại print preview tuỳ theo setup

8/2/21- Mình giảm nhẹ đường kính và chiều cao của các phần Silver để dễ fit hơn (đánh dấu v2, cập nhật “every part on one file”, và đã xoá các file phiên bản cũ)

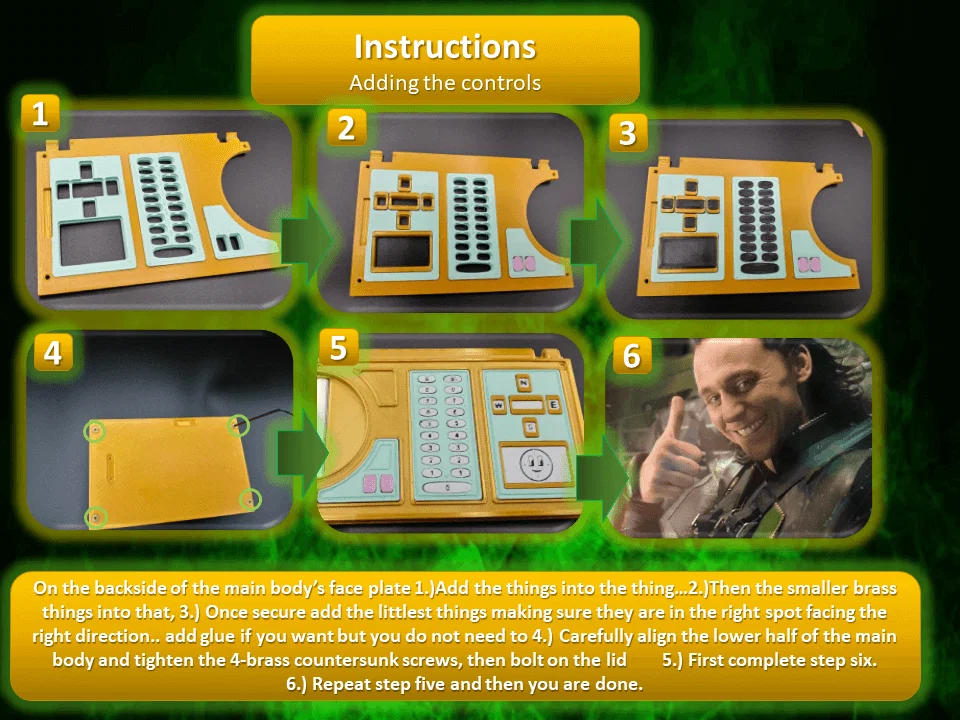

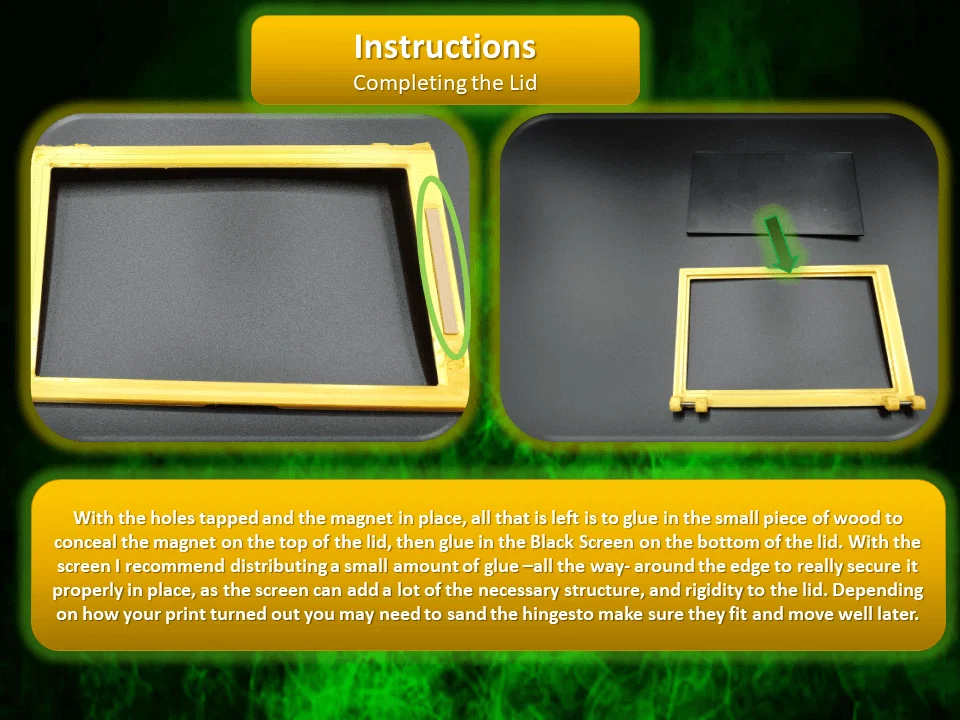

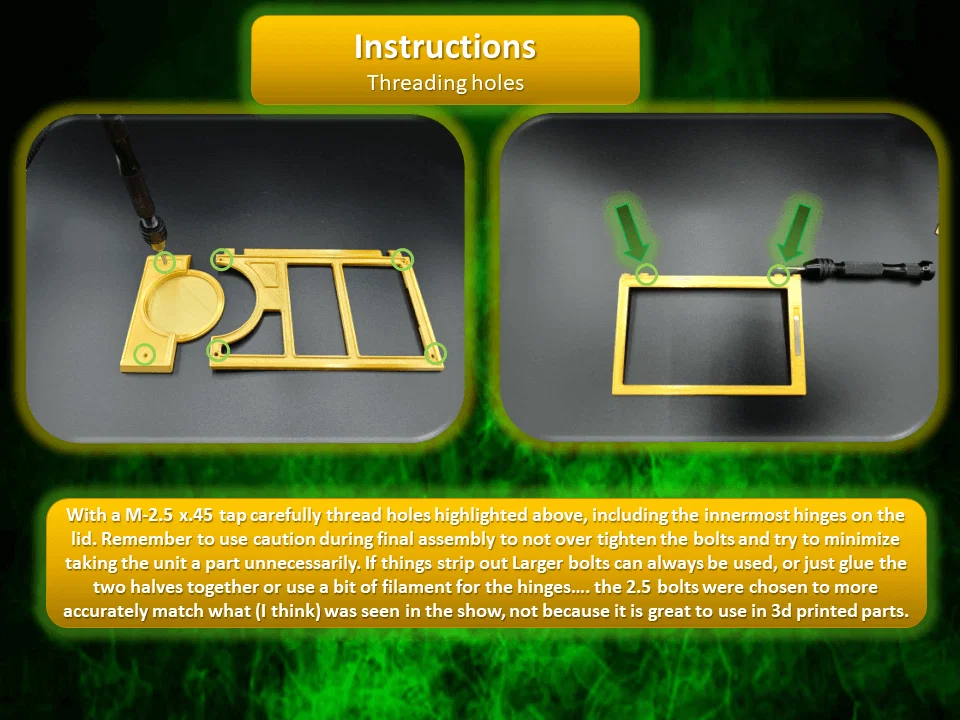

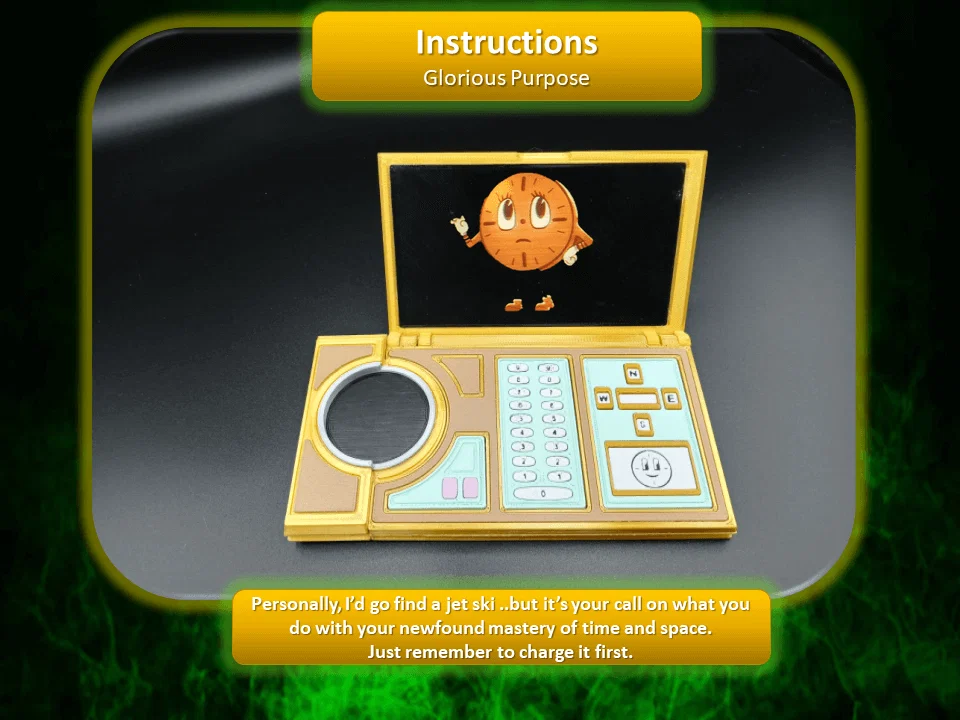

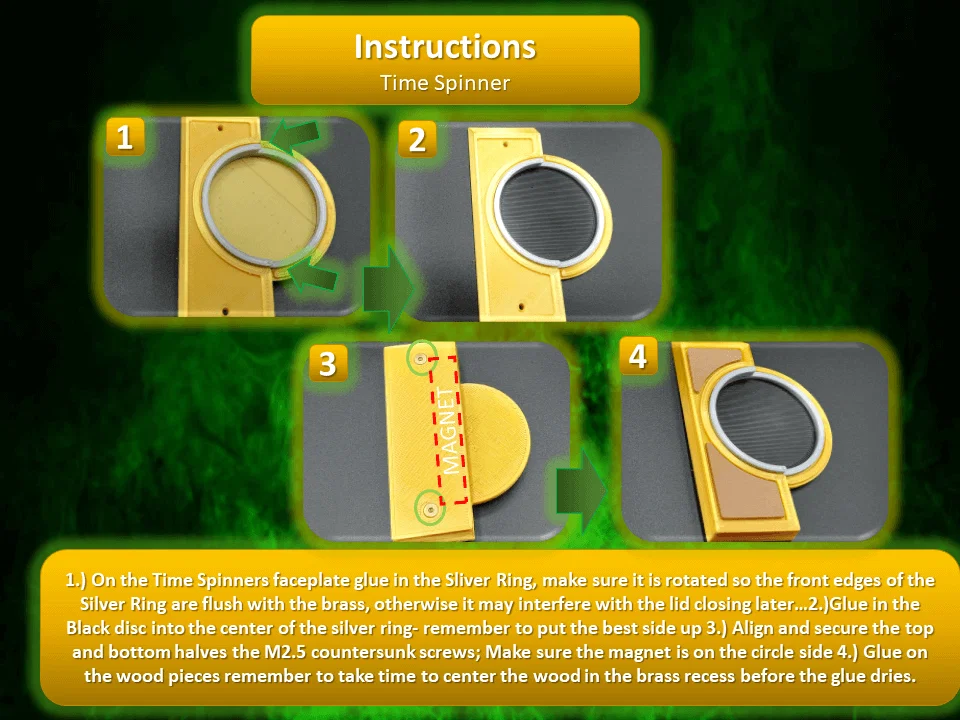

8/2/21- Thêm hướng dẫn lắp ráp

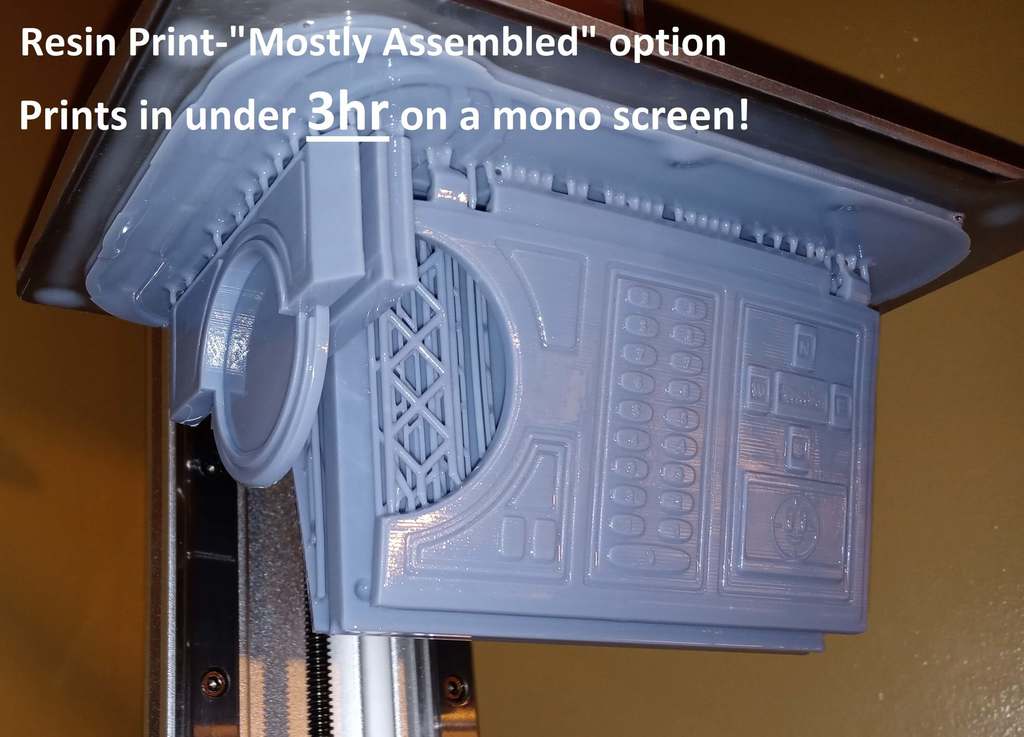

8/3/21- Thêm bản “Resin-Mostly Assembled-Supported”: đã pre-hollow, có lỗ thoát (drain holes), và có support sẵn cho một TemPad hoàn chỉnh; với màn hình mono thì in dưới 3 tiếng! Hình minh hoạ là trên Anycubic Mono X của mình. Nó vẫn được tách thành vài phần để mình có thể support ở các mặt không quan trọng và để bạn vẫn gắn được nam châm. Mình nghĩ để dễ sơn và đạt chất lượng cao nhất thì nên in từng phần rời, nhưng nếu bạn muốn có TemPad nhanh thì đây là lựa chọn hợp lý.

Print Settings

Printer:

Pancakebot

Rafts:

No

Supports:

No

Resolution:

.15mm hoặc tốt hơn

Infill:

15- Gyroid

Filament: Nhiều loại PLA, hoặc PEtG, hoặc resin, Black, White, Silver, Brass, Mint/pastel Green, Wood, Pale Pink/ Red,
Notes:

Supports??- Mình đã dành thời gian tối ưu file cho in 3D, nghĩa là đa số sẽ không cần support, chỉ có vài ngoại lệ: phần brass top của base có một cái gờ nhỏ bên phải sẽ cần support, và phần Lid sẽ cần support quanh hốc nam châm (có thể), và chắc chắn là khu vực hinges.

Mình cố gắng làm để việc in và lắp ráp vui vẻ, và đã test khá nhiều để mọi thứ ổn. Có vài tuỳ chọn file: tách theo loại máy, theo màu, thậm chí có vài bản preassembled nếu bạn không quan trọng việc in rời từng chi tiết. Nếu máy của bạn tương đối chuẩn, các chi tiết sẽ trượt/lắp với nhau ổn, cần ít chà nhám, dọn bavia hay dán keo. Nếu gặp vấn đề cứ báo mình để mình chỉnh cho dễ hơn.

Nhớ là mỗi máy và setting khác nhau nên mình không thể làm “ăn ngay” cho tất cả mọi người nếu không có feedback tốt. Mình vẫn đang stress test các file này trên nhiều máy khác nhau; nếu bạn có câu hỏi/nhận xét/lo ngại thì cứ nói để mình hỗ trợ theo nhu cầu.

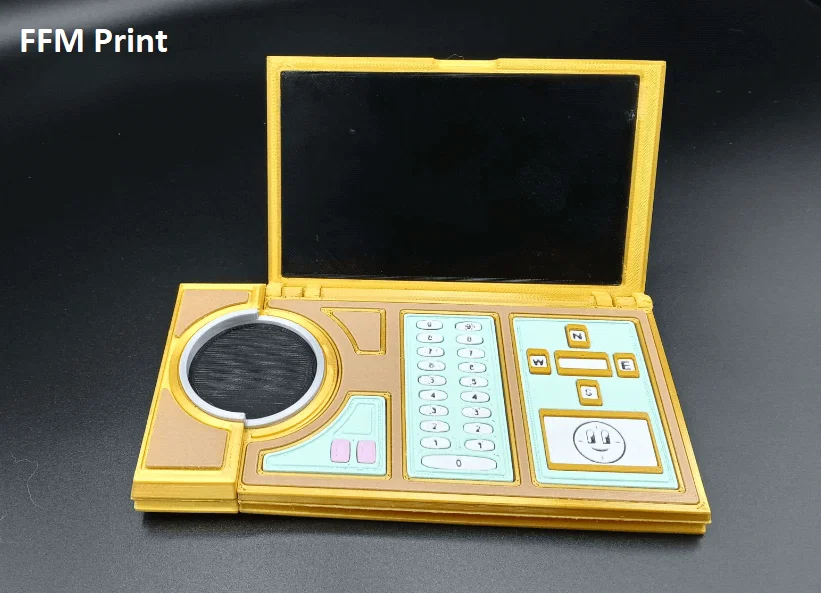

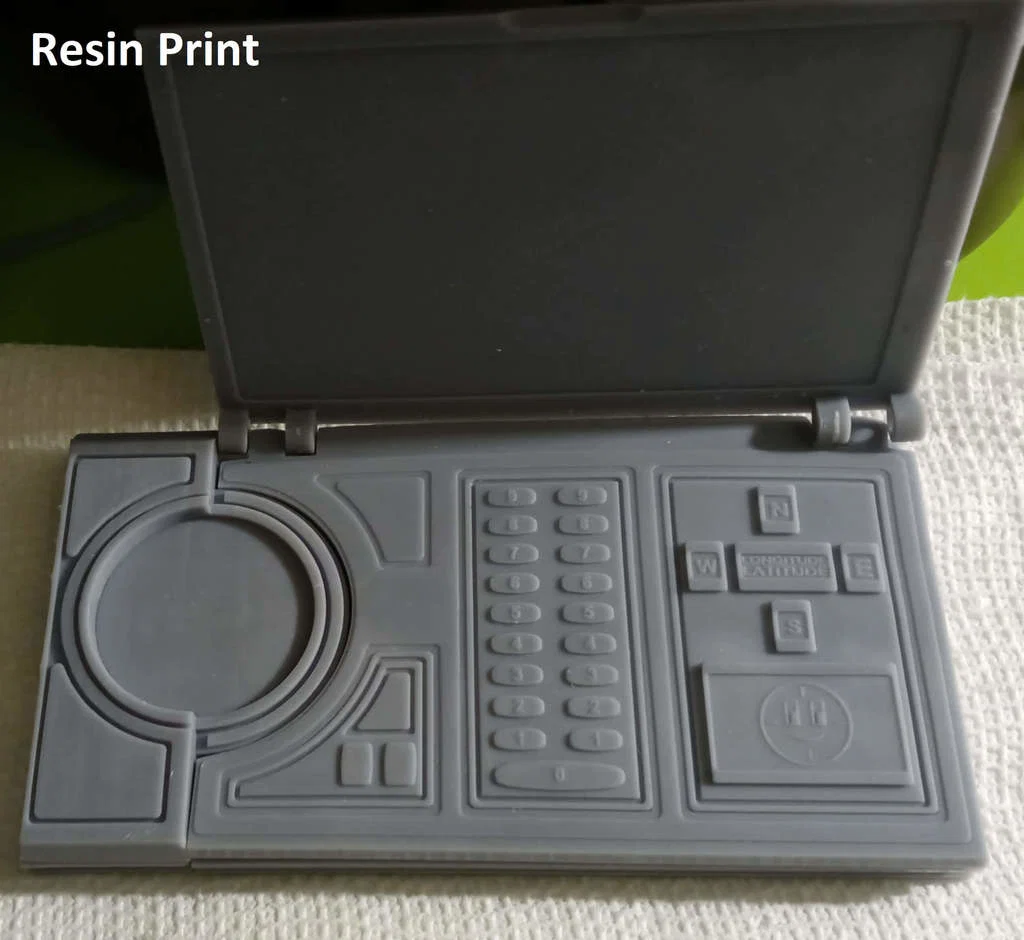

Mình có phiên bản cho FFM (in filament) và resin printers. Có vài thay đổi nhỏ giữa hai bộ file vì mỗi loại máy có ưu/nhược khác nhau.

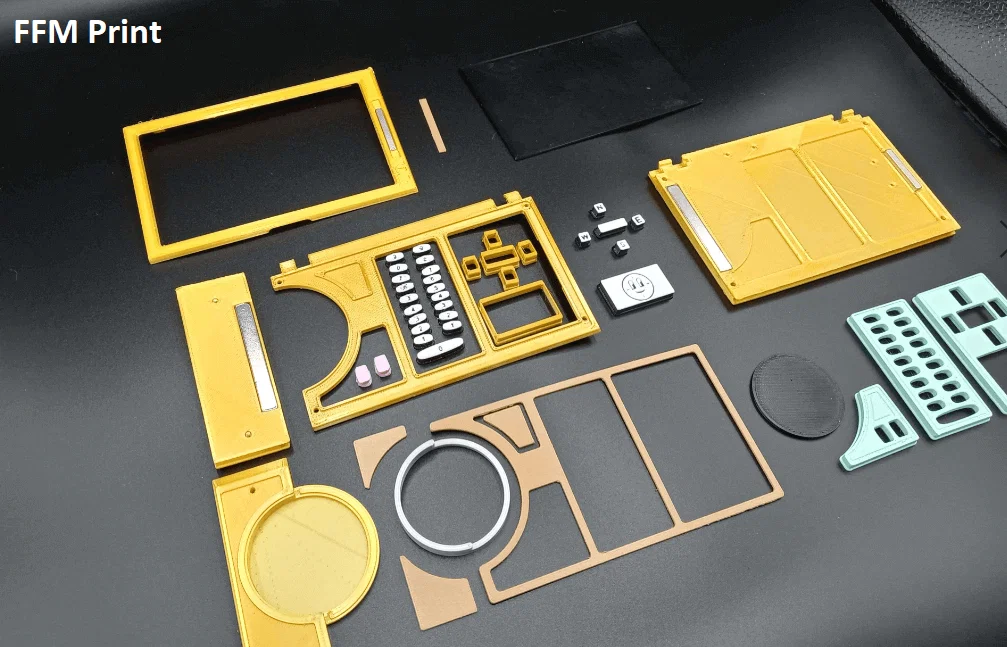

File FFM nên sẽ load sẵn theo orientation tối ưu để in trên bề mặt mịn (tức một số phần sẽ in úp mặt để tận dụng mặt phẳng mịn do mặt tiếp xúc bed tạo ra). Mình đang làm file resin pre-oriented, có drain holes, hollow sẵn và support sẵn, nhưng mình muốn test từng cái trước khi chia sẻ.

• FFM Tips:

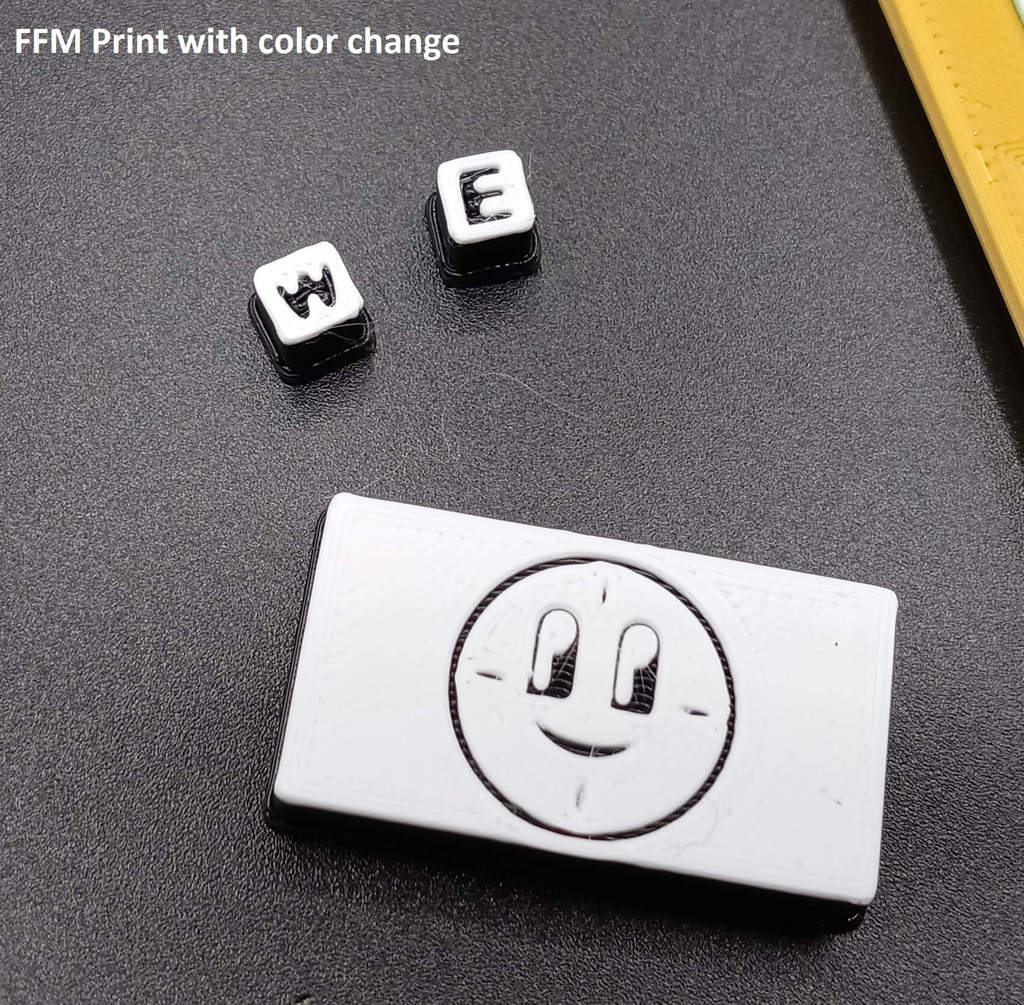

Khi in “White buttons with lettering”: làm 3 lớp đầu (layer height .2) bằng màu trắng rồi đổi màu sang đen, đỡ mất công sơn.

Khi in “Brown- Wood”: nhớ kiểm tra slicer preview để lớp đầu chạy đúng hướng nhằm tạo hiệu ứng giống vân gỗ. Mình khuyên in lớp đầu thật chậm (cỡ 5mm/s) và chỉ 1 perimeter trên bed mịn.

File laser cut: Mình có cung cấp file SVG cho bạn nào có máy laser cutter để làm các tấm gỗ hoặc làm phần “màn hình” bằng acrylic đen bóng 1/16in. Bạn cũng có thể dùng file với máy cắt vinyl để cắt decal gỗ theo hình; kích thước chuẩn được ghi trong phần mô tả phòng khi phần mềm của bạn tự rescale.

Category: Props
