Bộ bánh răng trụ đa năng với mô-đun 1,5

Mô tả Đối tượng:

Đây là một bộ sưu tập các bánh răng côn với góc áp lực 20°, mô-đun = 1,5 và từ 12 đến 40 răng.

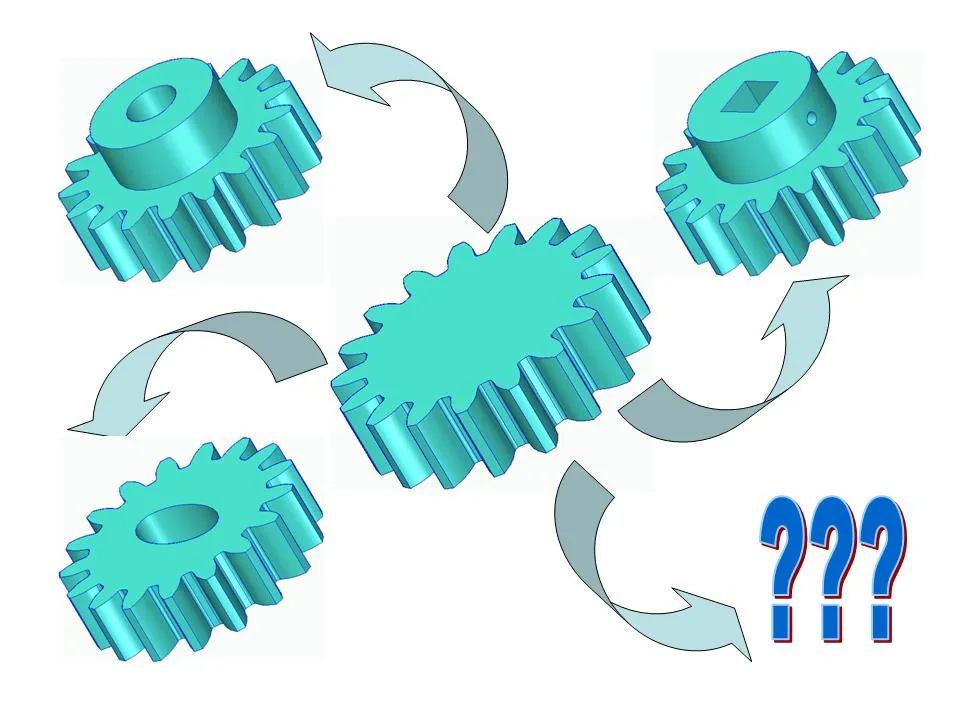

Bạn có thể dễ dàng chỉnh sửa các mô hình cơ bản này theo nhu cầu của bạn chỉ với các chức năng cắt.

Ví dụ:

• tất cả các mô hình có độ dày 5mm. Bạn có thể chỉnh sửa nó bằng cách chỉ thay đổi giá trị Z.

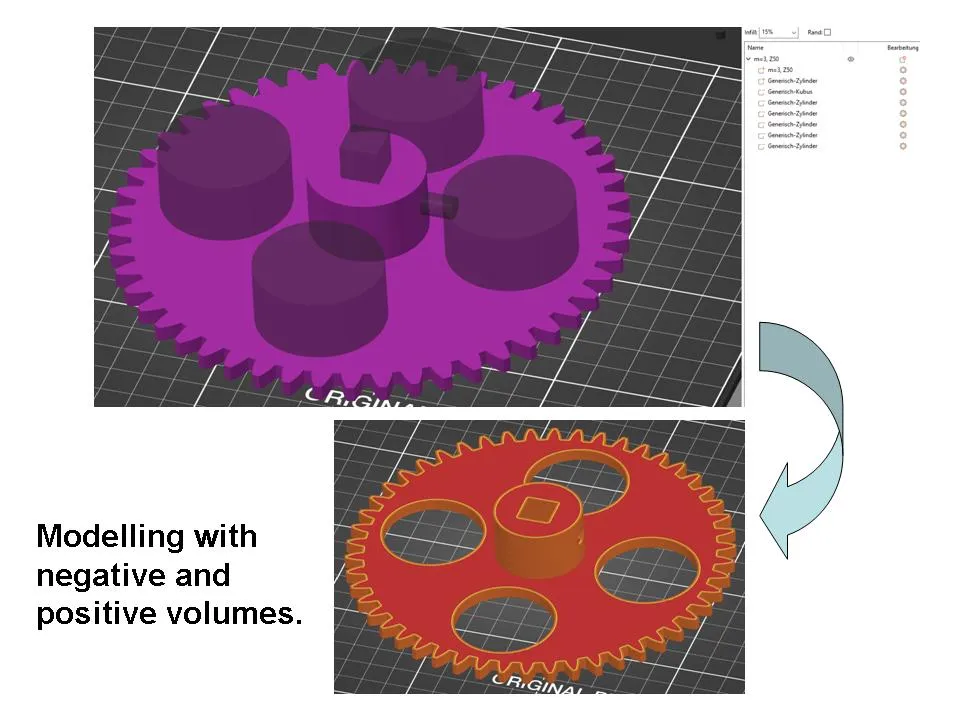

• thêm một lỗ khoan tròn bằng cách thêm một hình trụ như một thể tích âm.
• thêm một lỗ khoan vuông bằng cách thêm một hình khối như một thể tích âm.
• thêm một lỗ khoan hình elip bằng cách thêm một hình trụ với các giá trị X và Y khác nhau như một thể tích âm.
• thêm một lỗ khoét bằng cách thêm một thể tích dương.
• thêm một lỗ khoan tròn theo hướng ngang cho một phần ren, mà bạn có thể cố định bánh răng côn bằng một con vít.
• đây chỉ là một số ví dụ. Nhiều chỉnh sửa khác là có thể và phụ thuộc vào trí tưởng tượng và nhu cầu của bạn.

Ghi chú rất quan trọng. Vui lòng đọc trước khi in:

• Tất cả các mô hình sẽ được tự động tải với một răng hiển thị chính xác theo hướng Y dương.
• Vui lòng lưu ý rằng tất cả các bánh răng côn với số răng lẻ sẽ được tải hơi lệch ra khỏi trung tâm của đĩa in.
• Vì lý do này, điều cần thiết là bạn phải điều chỉnh vị trí của nó về trung tâm đĩa in ngay sau khi nhập vào trước khi bạn bắt đầu thêm thể tích dương hoặc âm. Nếu không, các thể tích bổ sung này sẽ hơi lệch khỏi trung tâm.
• Giả sử rằng một sự điều chỉnh trước bởi tôi sẽ không thành công với việc sử dụng các slicer khác ngoài eSlicer, tôi đã cung cấp một bảng với các giá trị điều chỉnh cho tất cả các bánh răng côn được cung cấp trong phần tải xuống.
• Vui lòng di chuyển mô hình theo giá trị này theo hướng dương trước.
• Nếu bạn không chắc chắn nên di chuyển nó theo hướng nào, hãy tải mẫu thử và thêm một thể tích hình trụ dương có đường kính 6mm vào giữa đĩa in, và xem khoảng cách của lỗ khoan với đường kính 6.1mm. Mẫu thử này phải được di chuyển 0,151mm theo hướng Y để nằm ở giữa đĩa in.

Tính toán khoảng cách trung tâm:

• a = khoảng cách tâm [mm]
• z1 = số răng của bánh răng 1
• z2 = số răng của bánh răng 2
• m = mô-đun
• Công thức: a = ( z1 + z2 ) * m/2

Tham chiếu chéo đến các bánh răng khác với mô-đun khác:

• Bộ sưu tập bánh răng, alpha = 20 độ, mô-đun = 0,7: Module0,7
• Bộ sưu tập bánh răng, alpha = 20 độ, mô-đun = 0,8: Module0,8
• Bộ sưu tập bánh răng, alpha = 20 độ, mô-đun = 0,9: Module0,9
• Bộ sưu tập bánh răng, alpha = 20 độ, mô-đun = 1: Module1
• Bộ sưu tập bánh răng, alpha = 20 độ, mô-đun = 1,25: Module1,25
• Bộ sưu tập bánh răng, alpha = 20 độ, mô-đun = 2: Module2
• Bộ sưu tập bánh răng, alpha = 20 độ, mô-đun = 2,5: Module2,5
• Bộ sưu tập bánh răng, alpha = 20 độ, mô-đun = 3: Module3
• Bộ sưu tập bánh răng, alpha = 20 độ, mô-đun = 4: Module4
• Bộ sưu tập bánh răng, alpha = 20 độ, mô-đun = 5: Module5

Tham chiếu chéo đến bộ sưu tập ray bánh răng với các mô-đun giống như đã liệt kê ở trên:

• Bộ sưu tập ray bánh răng, alpha = 20 độ, các mô-đun khác nhau: Bộ sưu tập ray bánh răng

Nếu bạn cần một phiên bản không có trong phần tải xuống, đừng ngần ngại liên hệ với tôi.

Cài đặt in:

Vật liệu: Để đạt hiệu suất tốt nhất, nên sử dụng Nylon, nhưng PETG, PLA, ABS/ASA cũng có thể.

Chiều cao lớp: 0,15-0,30mm, tùy thuộc vào ứng dụng của bạn

Đường kính vòi phun: 0,4-0,6mm, tùy thuộc vào ứng dụng của bạn

Mật độ: 20%-100%, tùy thuộc vào ứng dụng của bạn

Chu vi: 2-X, tùy thuộc vào ứng dụng của bạn

Viền: không

Hỗ trợ: không
