Cầu nối chắn bùn chuyên dụng cho xe đạp Diverge

Phần này là cần thiết để lắp đặt chắn bùn/tràn bùn trên chiếc Diverge Elite E5 2023 của tôi, nhưng cửa hàng xe đạp của tôi không có phần gốc (S2099000019) trong kho, vì vậy tôi đã thiết kế riêng của mình. In bằng PETG với 40% độ đặc và 4 lớp, tôi đã sử dụng nó trong vài tuần mà không gặp vấn đề gì. Tôi sẽ cập nhật nếu nó bị hỏng.

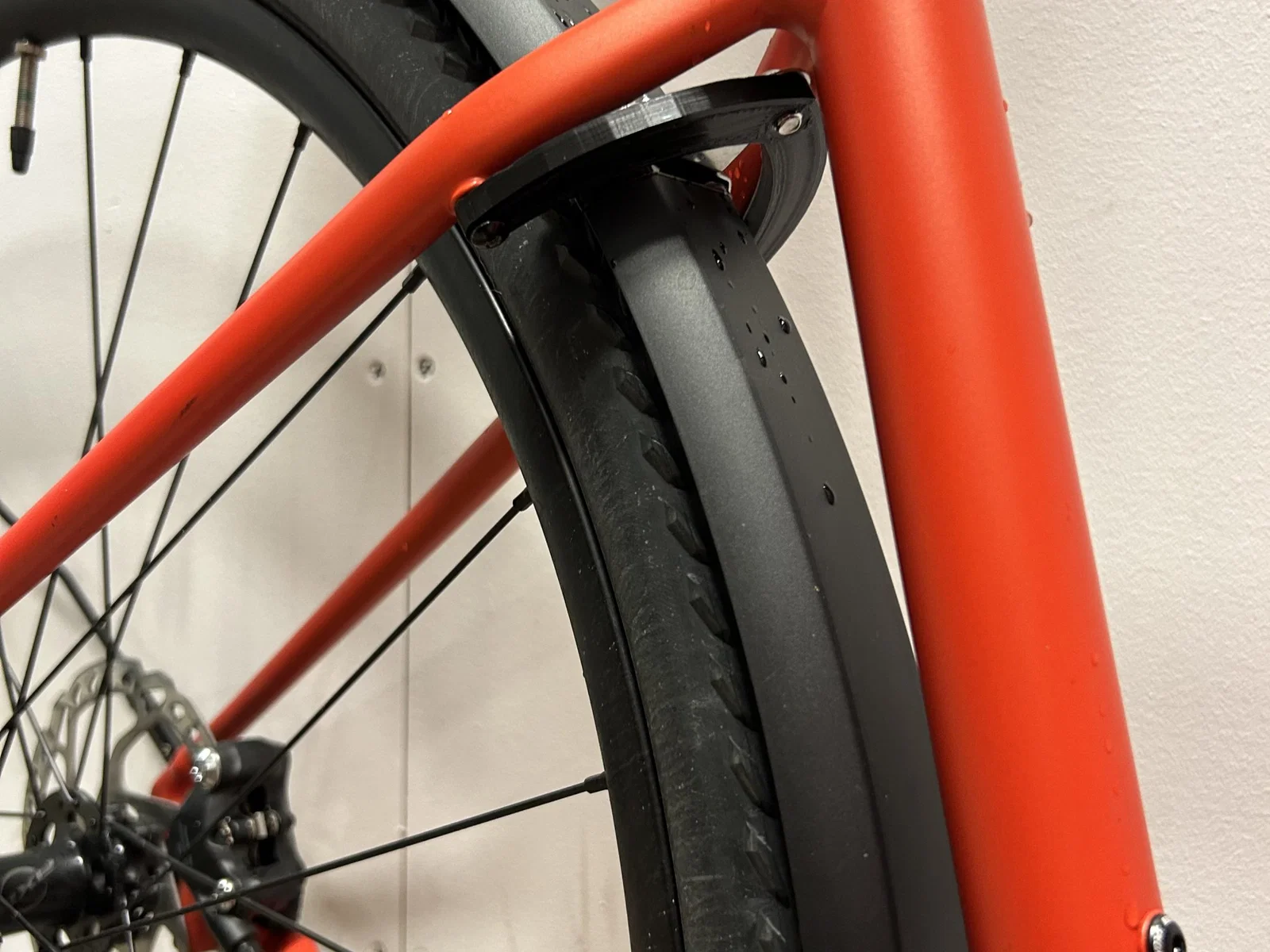

Tôi đã sử dụng cái này với chắn bùn kim loại PDW (700x45) - cho phần gắn vào trục giữa, tôi đã sử dụng một miếng đệm có thể in (bao gồm) và con vít dài nhất trong bộ, cắt bớt một chút để nó không gây cản trở cho chính trục giữa.

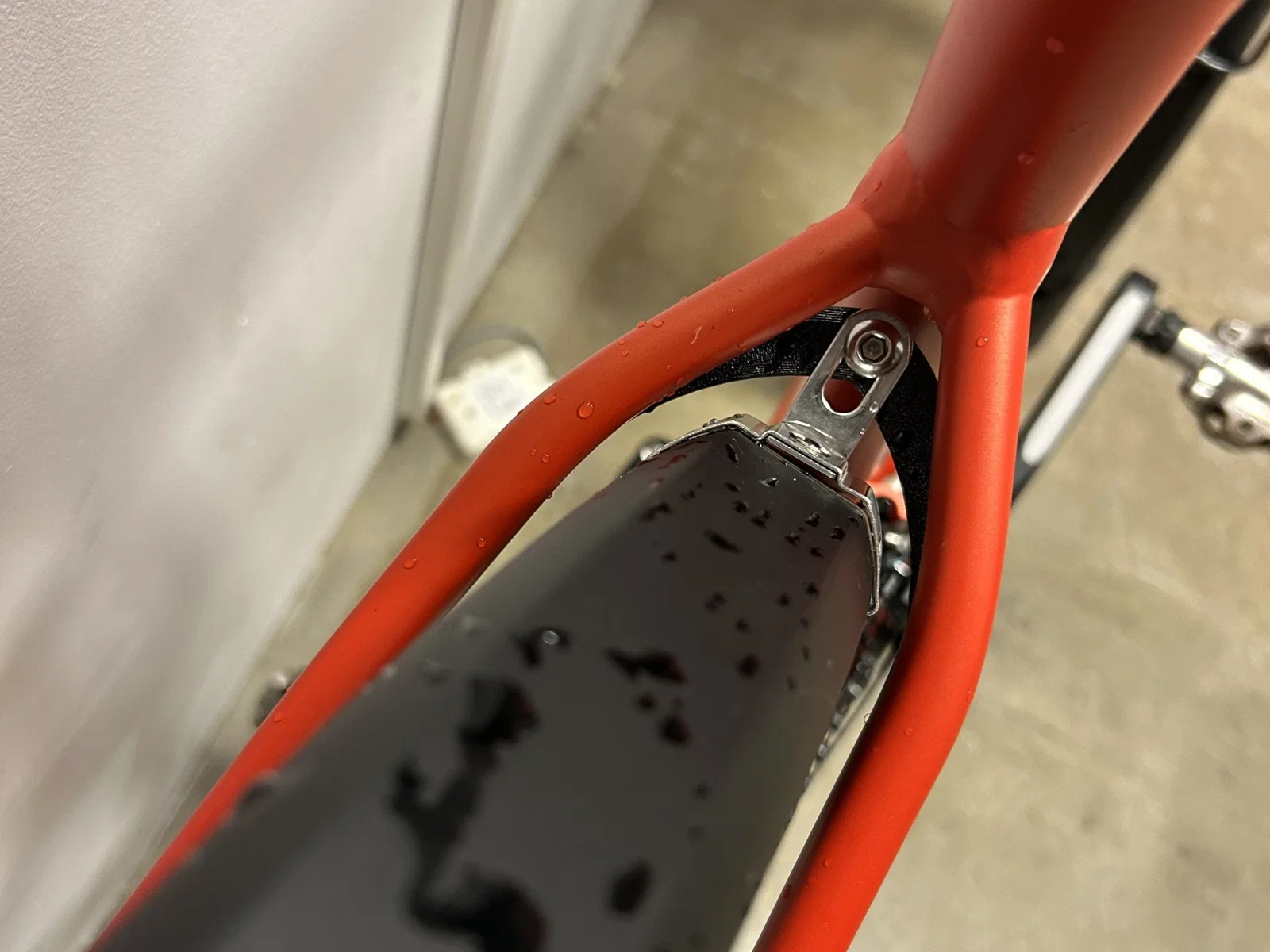

Cầu chắn bùn là “cao” để chắn bùn treo từ con vít, và không phụ thuộc vào độ căng của con vít để giữ nó ở vị trí. Tự hào làm ra trong tinkercad :-)
