*** Cảm ơn bạn đã ghé xem mẫu này! ***
Nếu bạn thấy những gì mình đang làm hữu ích, bạn có thể cân nhắc mua cho mình một ly cà phê, và xem thêm các mẫu khác của mình nhé!

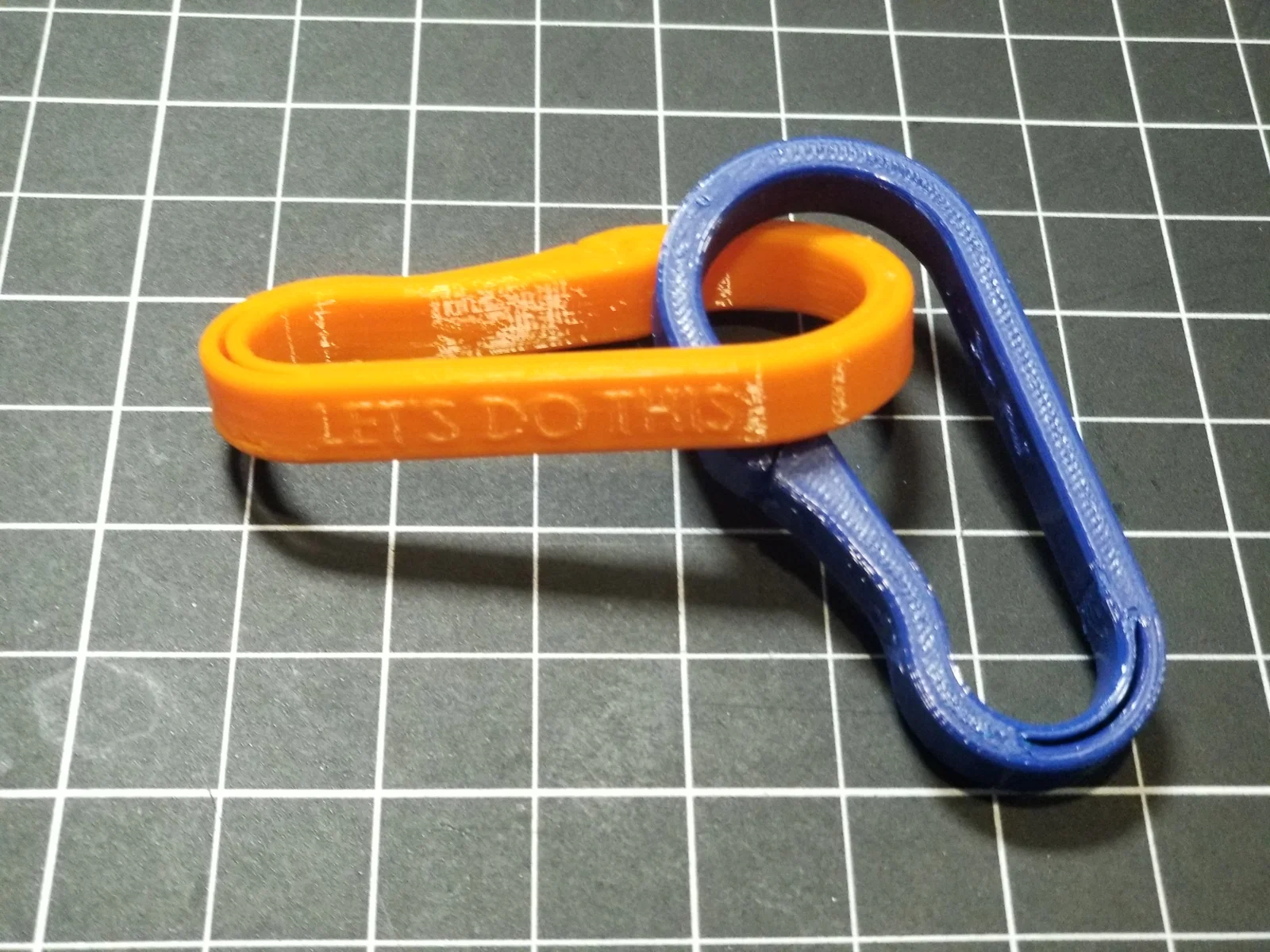

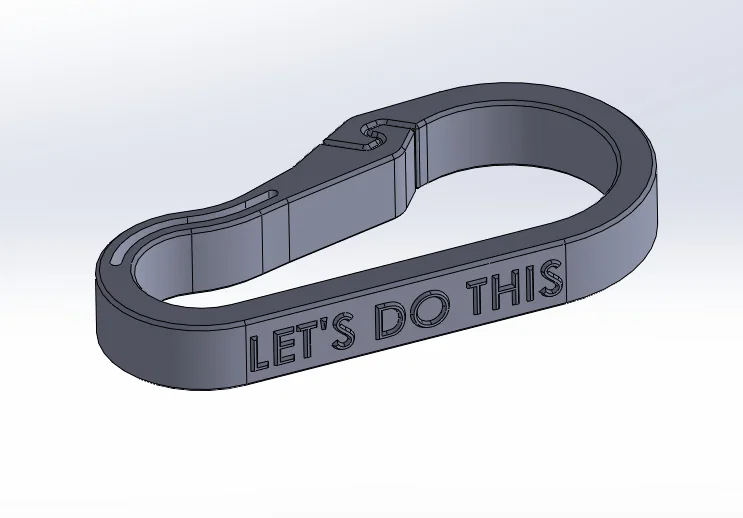

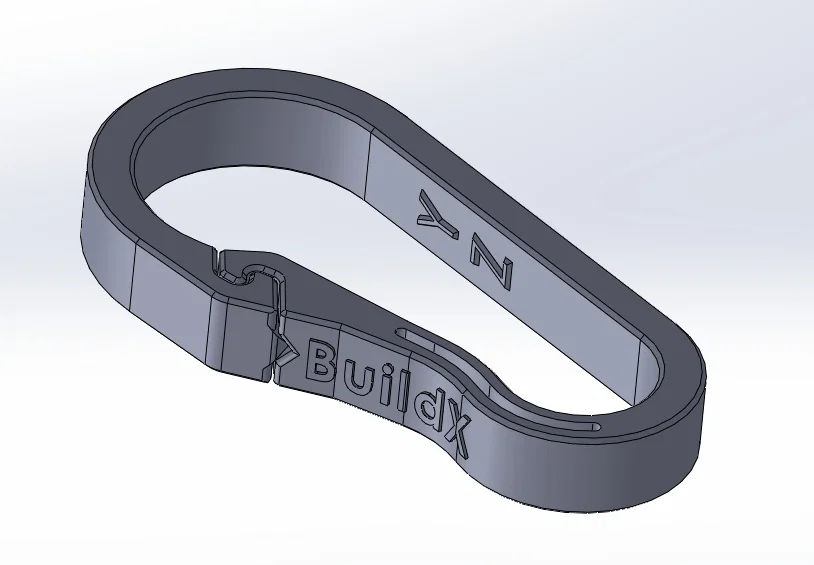

Đây là phiên bản thứ 6 của dòng carabiner mình thiết kế – bản này kèm một thông điệp kiểu “kêu gọi hành động”! Thiết kế cũng đơn giản hơn. Nó vẫn giữ cơ chế móc có thể khóa khi chịu lực kéo theo cả hai hướng Y và Z, nên trên carabiner mới có ký hiệu “YZ”.
Bạn cũng có thể dùng chung với một mẫu carabiner khác có tích hợp bộ tăng chỉnh căng dây dạng cam action. Mẫu đó ở đây: .

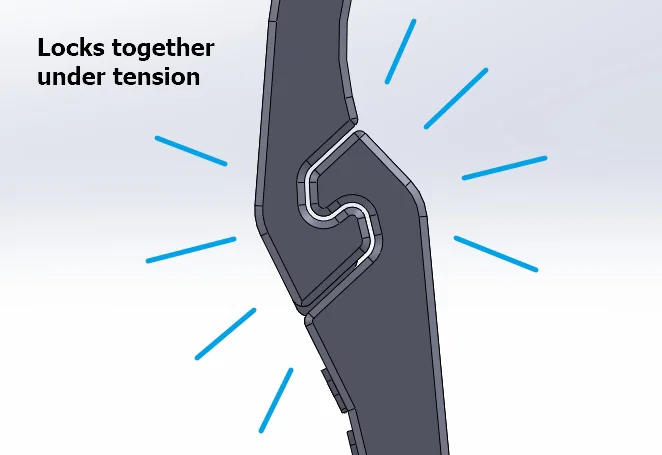

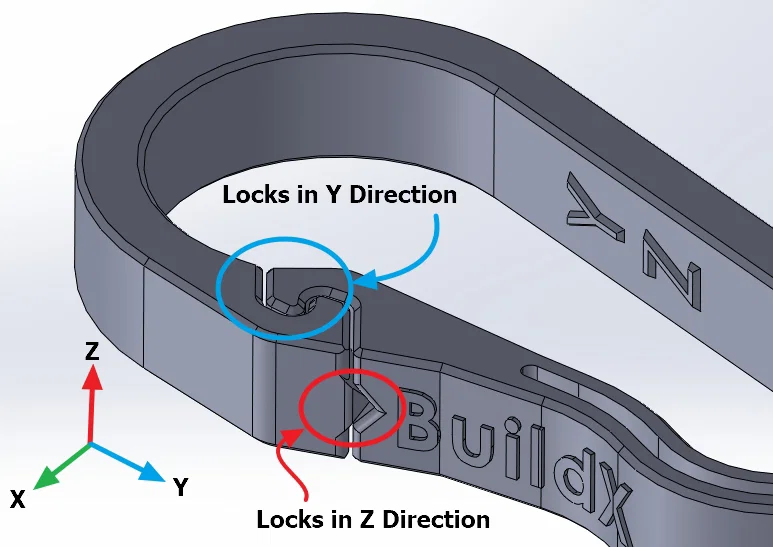

Dưới đây là ảnh cận cảnh hình học khóa theo hướng Y và Z:

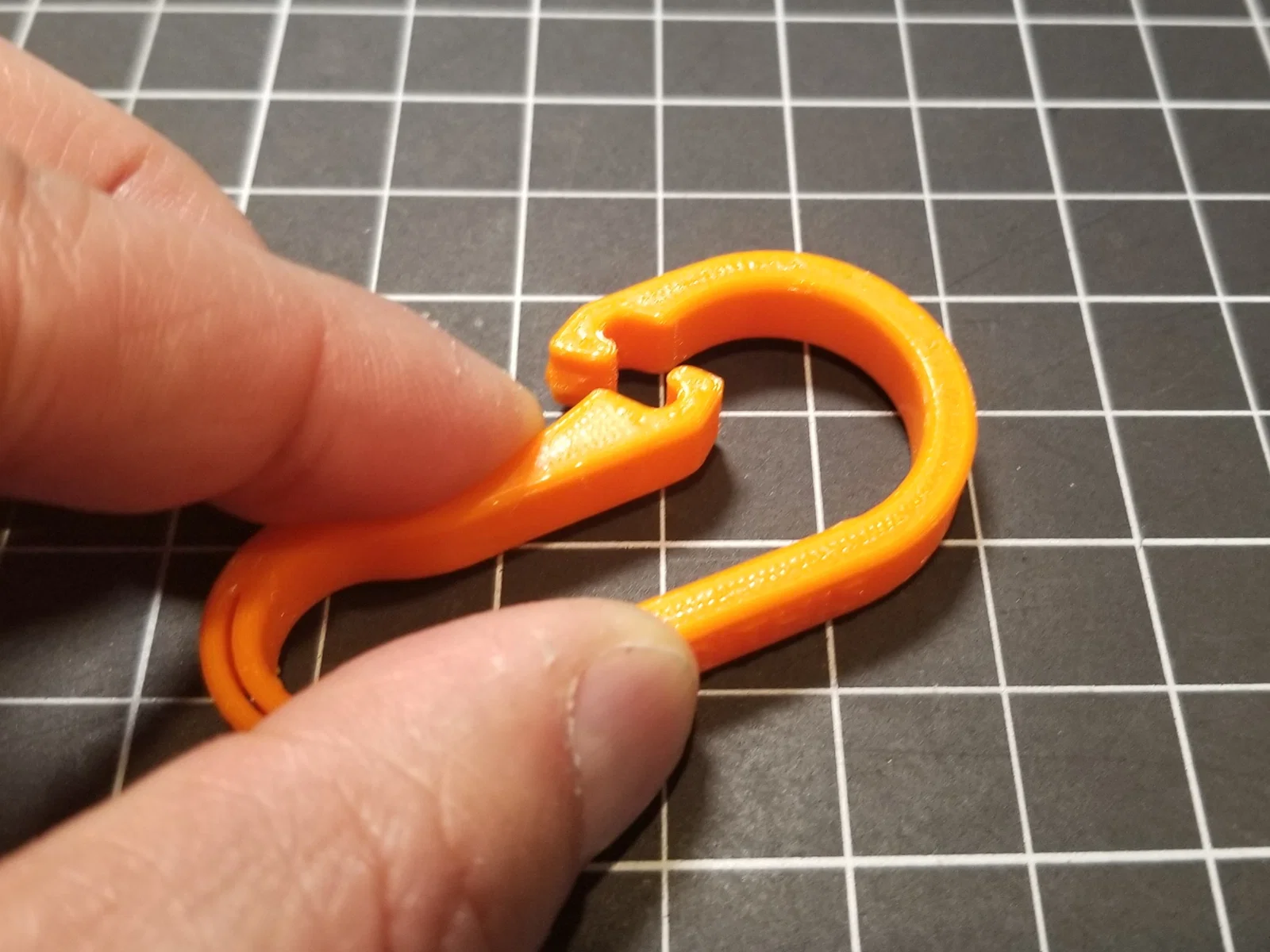

Phần rãnh dọc theo một đoạn thân carabiner là để cánh gài (clasp arm) dễ uốn/đàn hồi hơn khi mở ra.

Nhiều ứng dụng: Móc chìa khóa, móc treo khăn khi đi cắm trại, vòng treo rèm tắm, v.v.

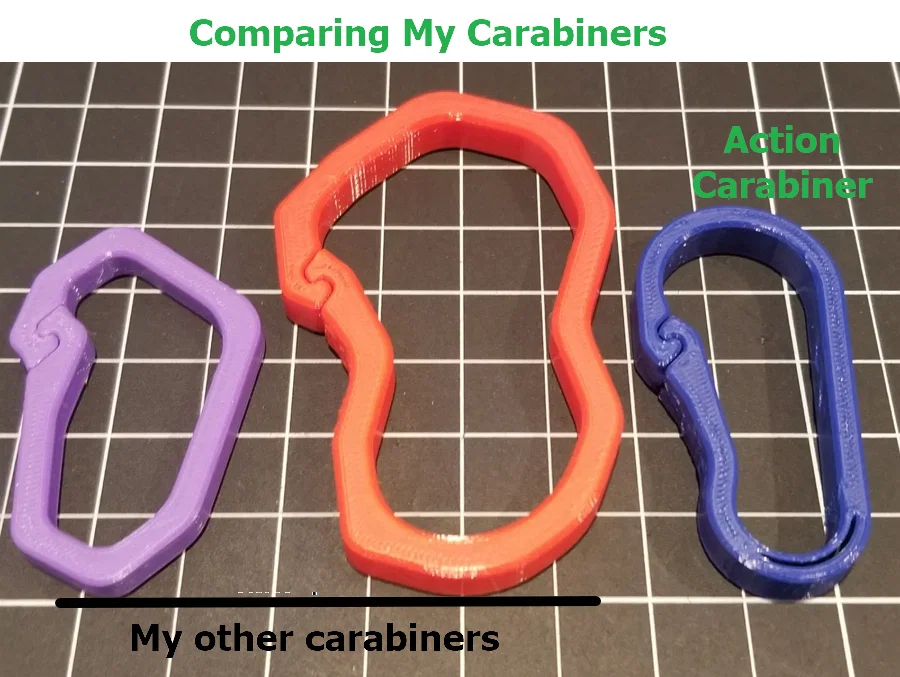

Các thiết kế Carabiner khác của mình:
Mẹo in:
- Nên in bằng PETG/ABS/ASA để có độ dẻo tốt hơn. Không khuyến nghị PLA.
- Khu vực “snap” bị dính nhẹ (welding) là chuyện khá thường gặp. Chỉ cần bẻ qua bẻ lại theo hướng Z là nó sẽ tách ra.
- In với 2 walls và 25% infill, layer 0.2mm là ổn. Khuyến nghị top và bottom layers tối thiểu 4 lớp mỗi bên. Do hướng đặt khi in, số lớp top/bottom ảnh hưởng rất nhiều đến độ cứng. Nếu bạn muốn chắc hơn, dùng 5 lớp mỗi bên – nhưng lưu ý có thể sẽ cứng hơn mức bạn muốn. Nếu tăng nhiều lớp hơn nữa, có thể sẽ quá cứng và khó mở.
- Nếu bạn scale to kích thước lớn hơn, bạn có thể thử tăng wall thickness và tăng số lớp top/bottom.
- Cố gắng đặt seam tránh xa khu vực hình học “snap”, ví dụ đặt ở phía ngoài của khớp dưới (bottom knuckle) – seam có thể gom filament dư ở vùng chuyển động nhỏ, dễ gây welding tại khu vực snap.
- Với bản khóa Y: nếu bạn chỉ scale theo hướng Z, bạn sẽ có bản in chống bị mở khi bị xoắn tốt hơn – chức năng sẽ tiệm cận bản khóa YZ.
- Với các ứng dụng chung, bạn cứ in đúng kích thước gốc là được – một số bạn có thể thích kiểu mở khóa bằng cách trượt theo hướng Z. Bản YZ được thiết kế để ngăn việc trượt ngoài ý muốn.
LƯU Ý: Khe hở tại khu vực khóa snap được thiết kế là 0.2mm, phù hợp với máy đã cân chỉnh ổn. Nếu bản in bị dính quá chặt, có thể máy của bạn cần hiệu chỉnh thêm. Nếu bạn tin rằng máy đã được tune tốt, một cách nhanh để cải thiện kiểm soát khe hở ở vùng này là tăng print acceleration trong lúc extrusion để tránh quá nhiều vật liệu dư bị đùn vào khu vực snap làm nó dính lại (với Prusa MK3S+ của mình, acceleration 1000mm/s^2 có vẻ chạy rất ổn.)
Nếu bạn tải mẫu này và/hoặc thêm vào bộ sưu tập, nhớ bấm LIKE và cho mình vài STARS nha!
Nhớ là, bạn có thể kiếm Prusameters nếu đăng hình thành phẩm bạn in! Với lại mình cũng vui lắm khi được thấy bạn làm ra nó. ;-D
Chúc bạn in vui vẻ!
