#0006 [Remix] MK3S+ RHD Nozzle Fan Shroud

Cảm ơn bạn đã ghé xem model này!

Nếu bạn thấy những gì mình làm hữu ích, bạn có thể cân nhắc mua cho mình một ly cà phê, và xem thêm các model khác của mình nha!

Đây là một bản remix từ https://www.thingiverse.com/thing:4124587. Cảm ơn @RH_Dreambox vì thiết kế quá xịn, dùng rất ổn! Mình có chỉnh sửa vài chỗ để tối ưu chi tiết và cũng đính kèm cả file .stp lẫn .stl để bạn tiện remix tiếp.

Mình có làm một vài cải tiến như bên dưới và trong hình:

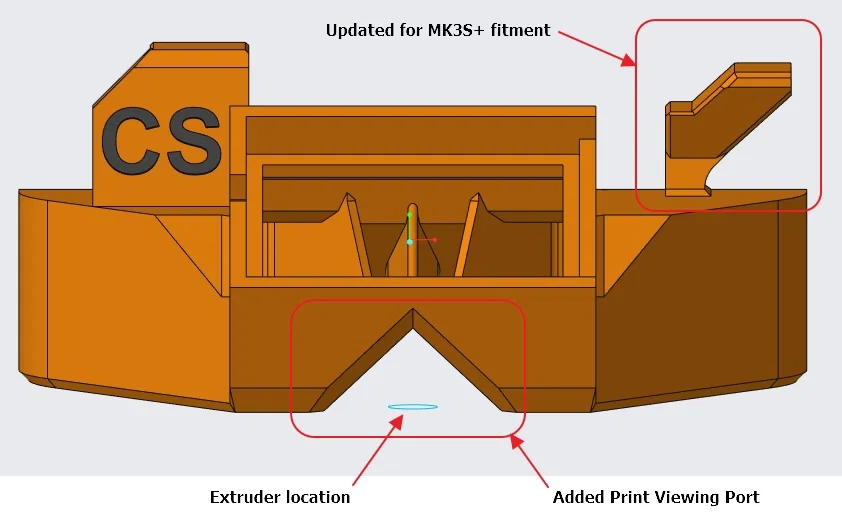

1. Thêm một “cửa sổ” để nhìn thấy nozzle trong lúc in.
2. Chỉnh lại ngàm/mount bên phải để fit riêng cho MK3S+ giúp ống dẫn gió (fan duct) giữ được cân bằng.

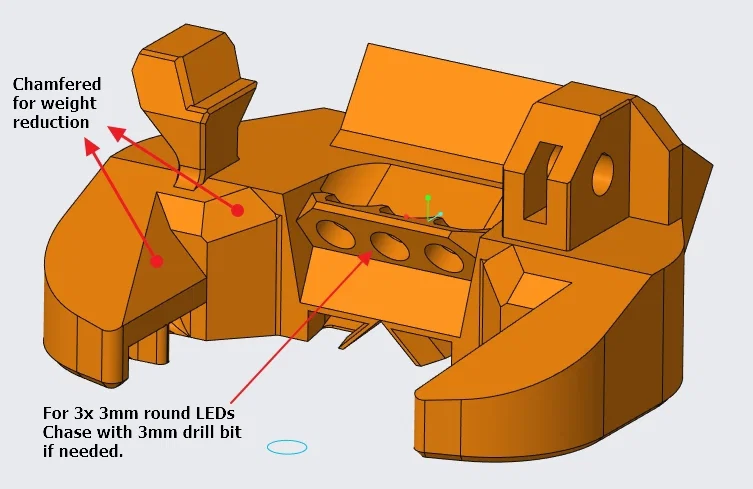

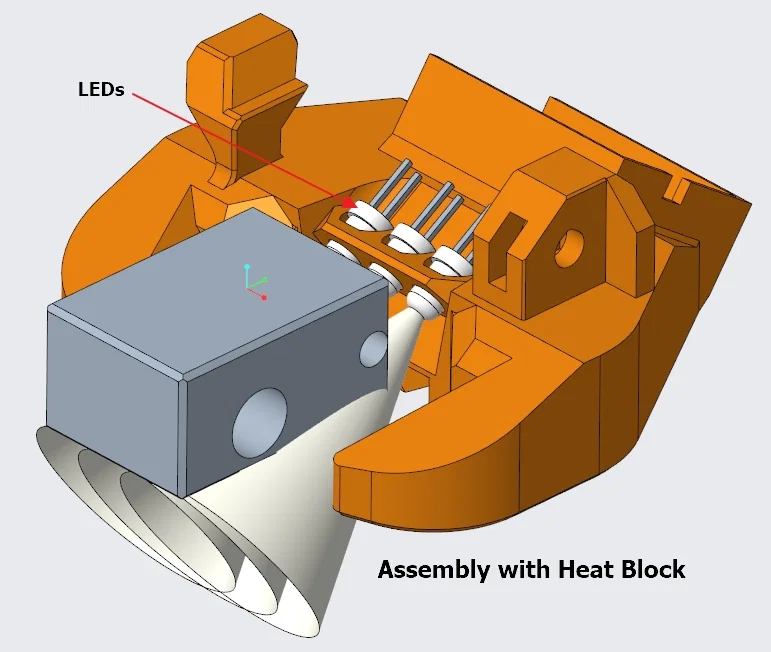

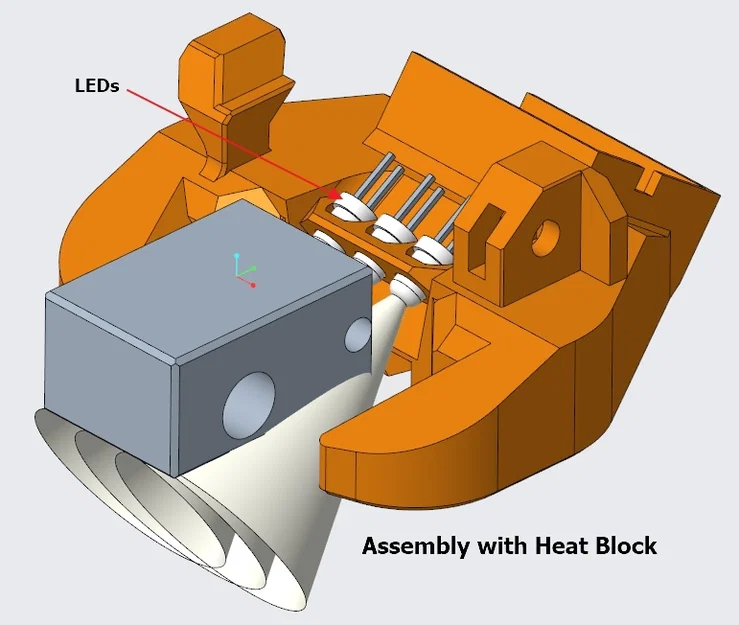

3. Thêm chỗ gắn cho 3 LED 3mm ngay tại đầu nozzle.
4. Thêm chamfer để giảm trọng lượng ở những chỗ có thể.

MONG BẠN CHIA SẺ THÀNH PHẨM IN, VÌ MÌNH MỚI CHƠI MÔN NÀY VÀ RẤT MUỐN BIẾT BẢN REMIX NÀY CÓ ỔN VỚI BẠN KHÔNG.

Ghi chú:

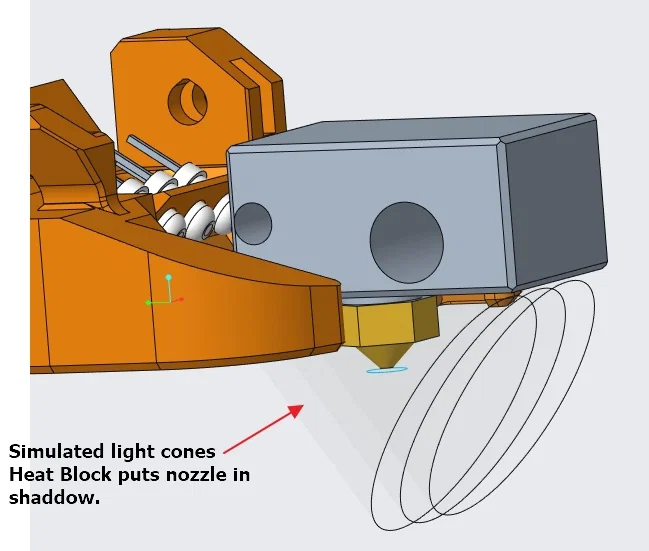

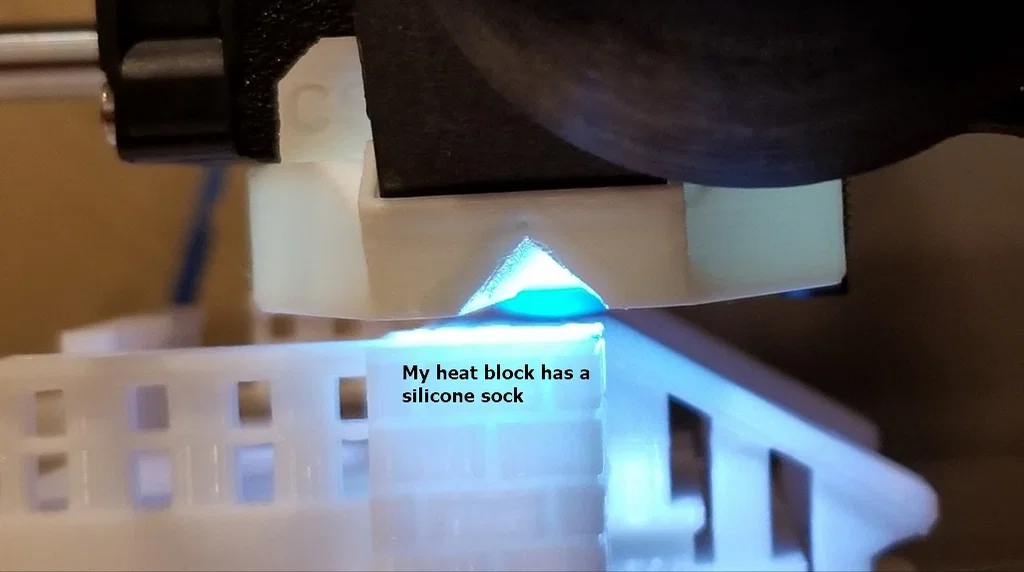

1. Mình đang dùng silicone sock màu xanh cho heat block nên nó che bớt ánh sáng rọi xuống nozzle. Tuy vậy, mình dự tính dán thêm băng keo nhôm ở mặt trước của shroud để phản xạ thêm ánh sáng. Nó không thay thế nhu cầu dùng đèn chiếu (ambient flood lights) để quan sát bản in rõ hơn.
2. Mình đặt LED trắng 3mm (24v) từ Amazon:

https://smile.amazon.com/gp/product/B07VD1KRDW/ref=ppx\_yo\_dt\_b\_asin\_title\_o03\_s00?ie=UTF8&psc=1

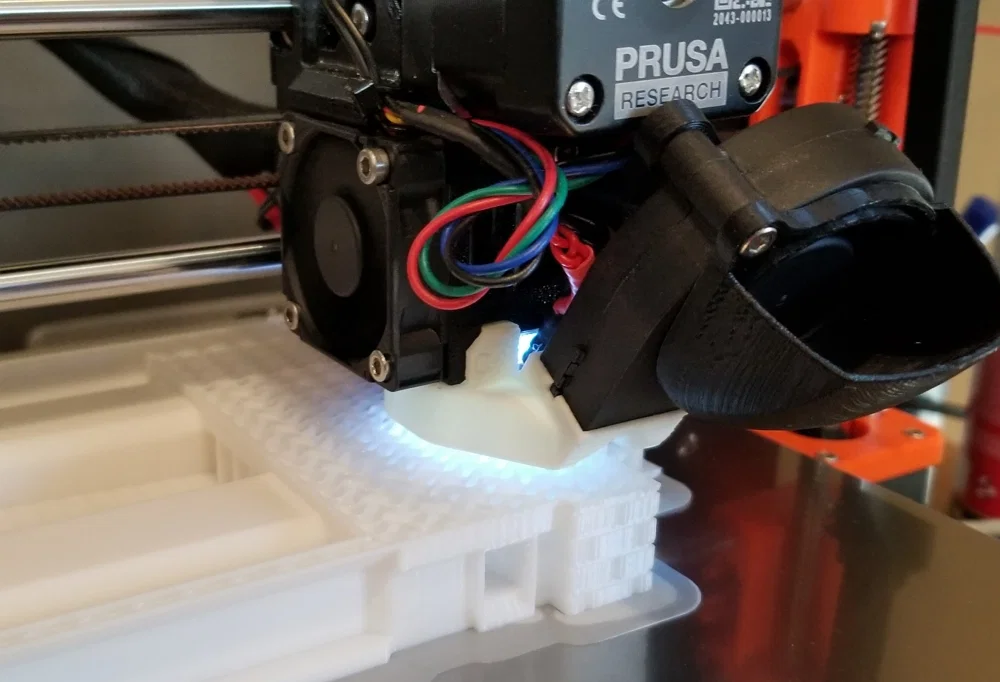

     3. Mình in fan duct bằng ABS màu trắng để vừa phản xạ vừa tán sáng tốt hơn. Thêm nữa là cái fan shroud sẽ “phát sáng” trong lúc in, nhìn cũng hay hay theo ý mình.

     4. Cần hàn (solder) một chút để nối 3 LED theo kiểu song song, rồi đi dây chung với bó dây chính về board Einsy và đấu vào một terminal chính của PSU để đèn luôn sáng khi máy in đang bật.

     5. Không khuyến nghị in PLA vì nhiệt cao gần heat block. Rất nên in ABS—mình thích màu trắng (hoặc PC nếu bạn có enclosure).

     6. In kèm brim 4–5mm để hạn chế cong vênh. Bật bridging. (Mình dùng mặt in Wham Bam, chạy rất ngon!).

     7. Một số vùng overhang ở phía trong bridge không tốt lắm, nên bạn sẽ cần tỉa/hoàn thiện (post-processing) thêm.

Cập nhật 5/2/2021:

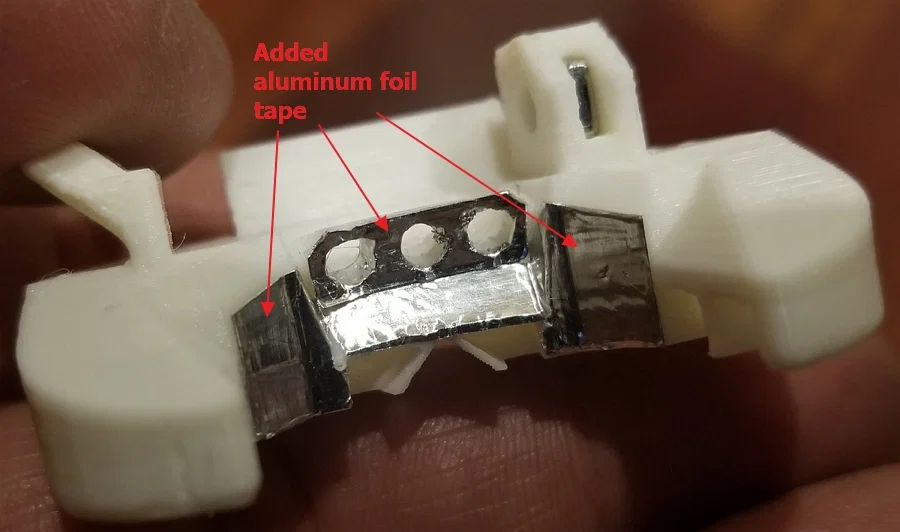

Mình có dán băng keo nhôm dạng foil (HVAC duct tape, mua ở cửa hàng vật liệu/đồ gia dụng) vì 3 lý do:

1. Làm “tản nhiệt” để heater block ít ảnh hưởng hơn lên nhựa ABS.
2. Phản xạ nhiệt bức xạ từ heat block, nhờ đó giảm lượng nhiệt mà shroud giữ lại.
3. Làm gương phản sáng để có thêm ánh sáng tán xạ lên cụm extruder.
