Dana Crystal Models - tetragonal (mô hình tinh thể hệ tứ phương)
Bản tái tạo “The Dana Set of Wooden Crystal Models” cho hệ tetragonal, dựng theo hình trong Dana’s Textbook of Mineralogy và catalogue Krantz. Có bản có nhãn/không nhãn, kèm file OpenScad để embossing nhãn.
Mô tả

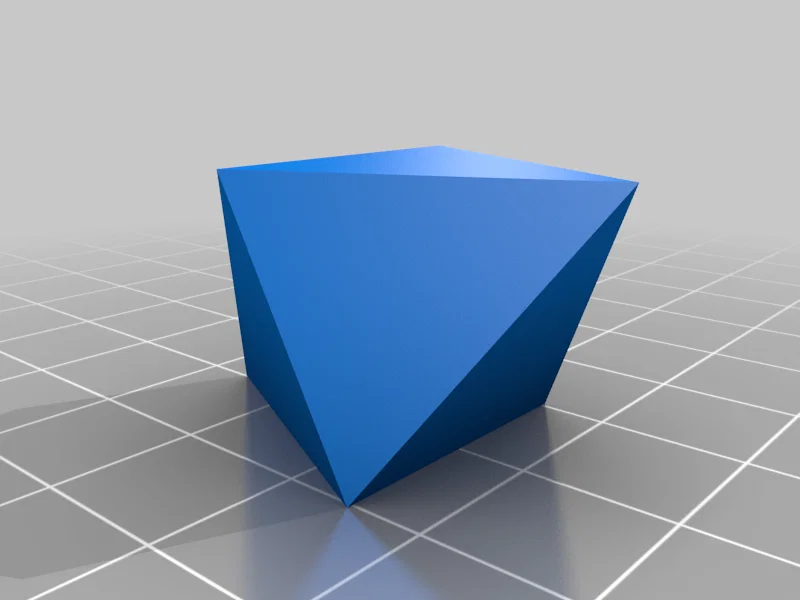

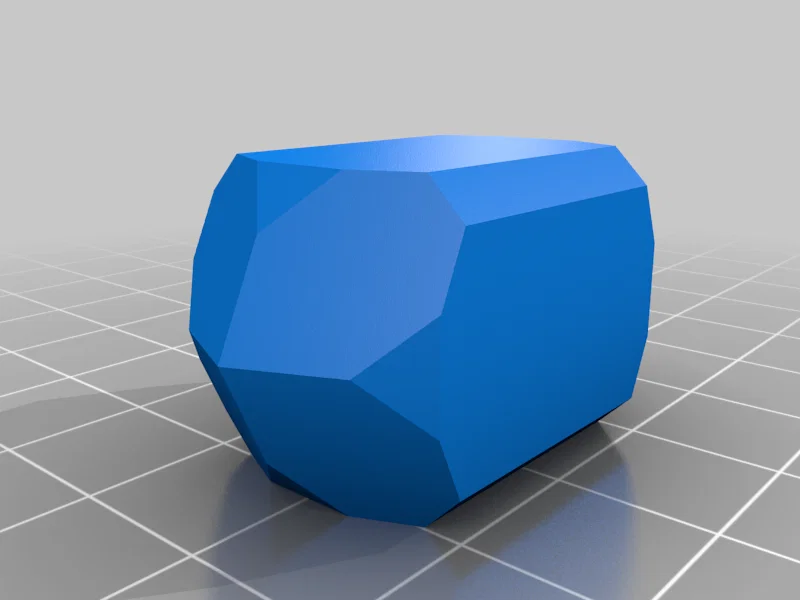

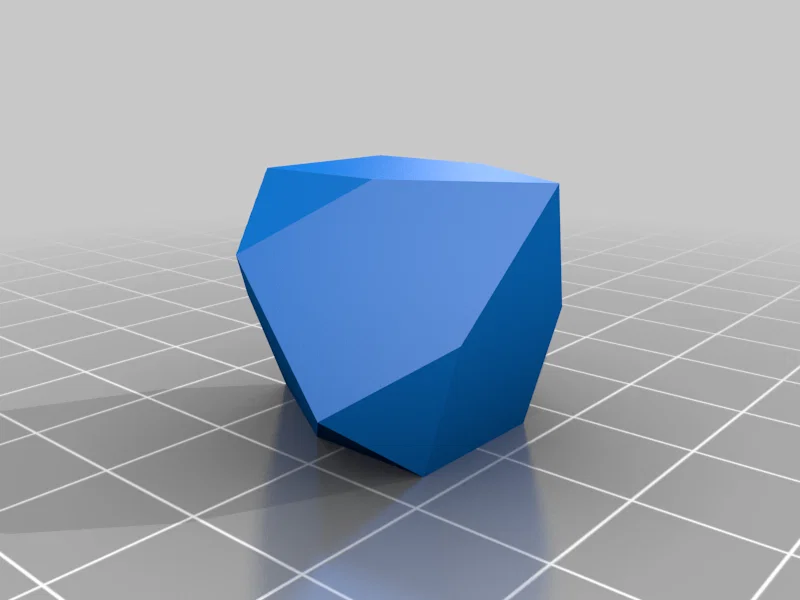

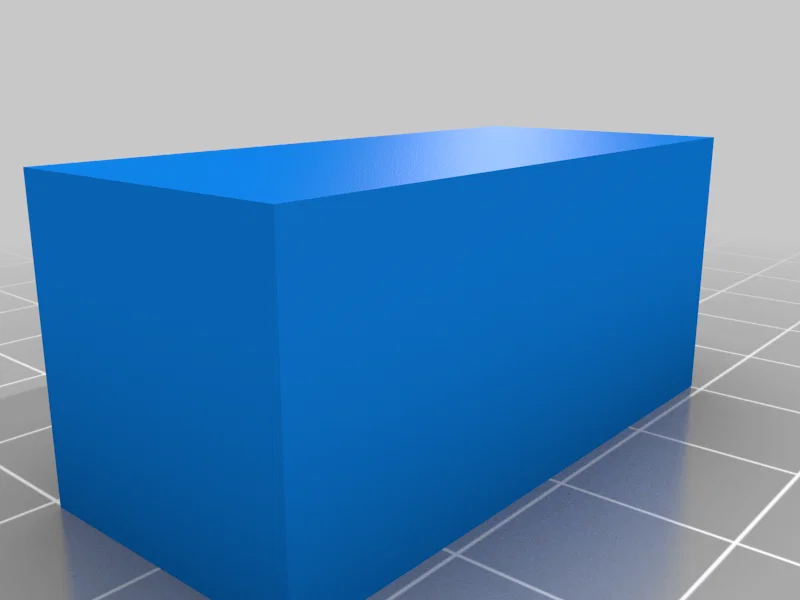

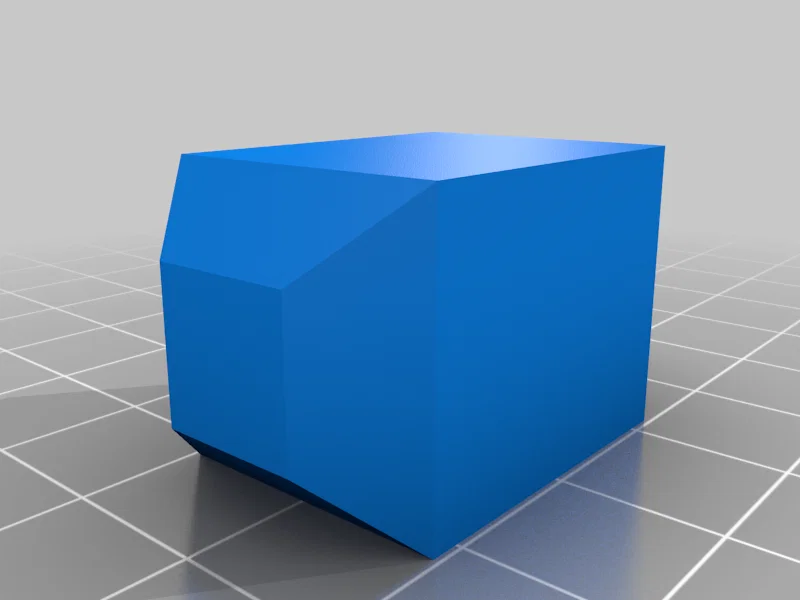

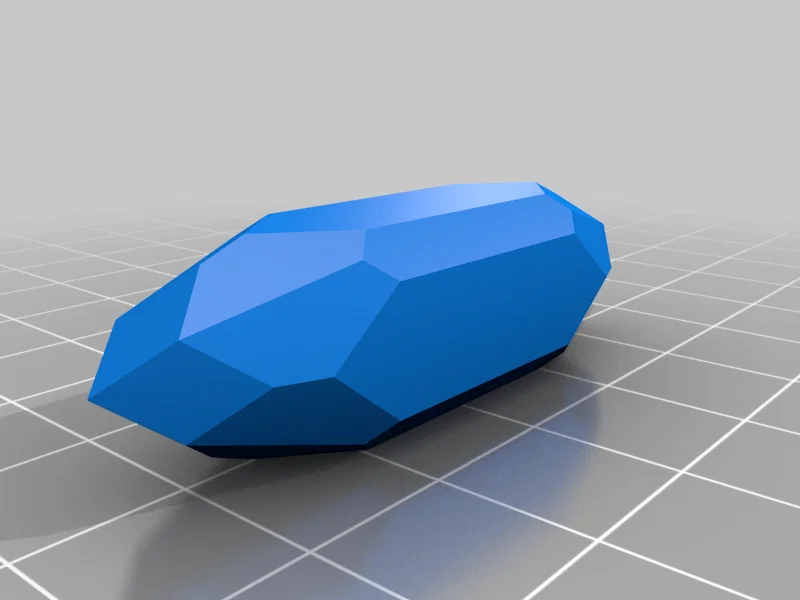

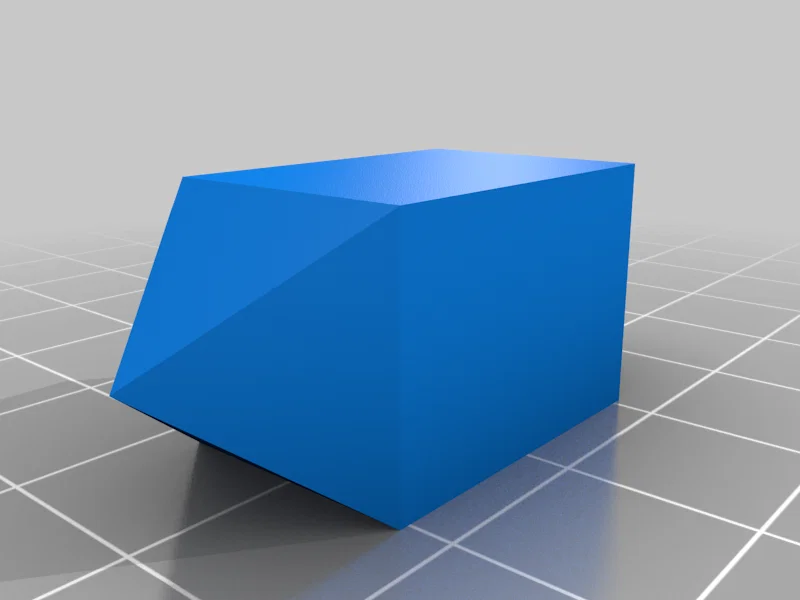

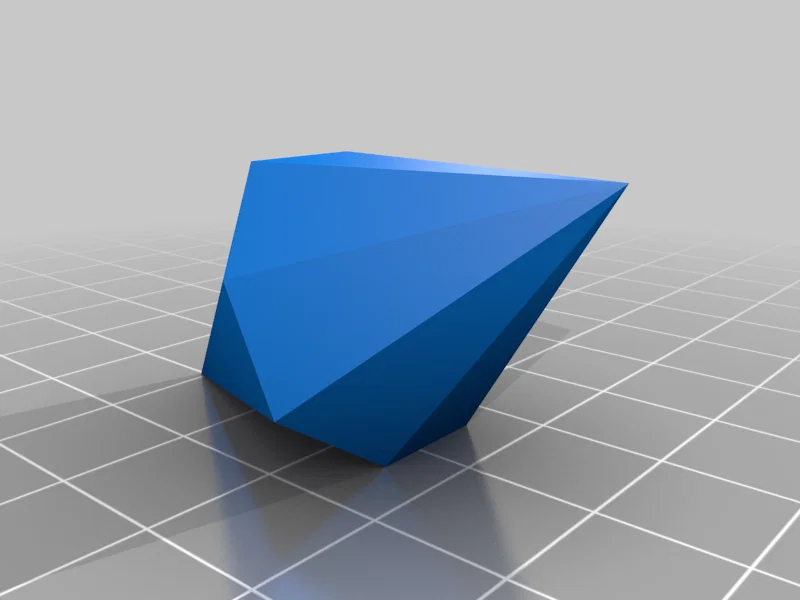

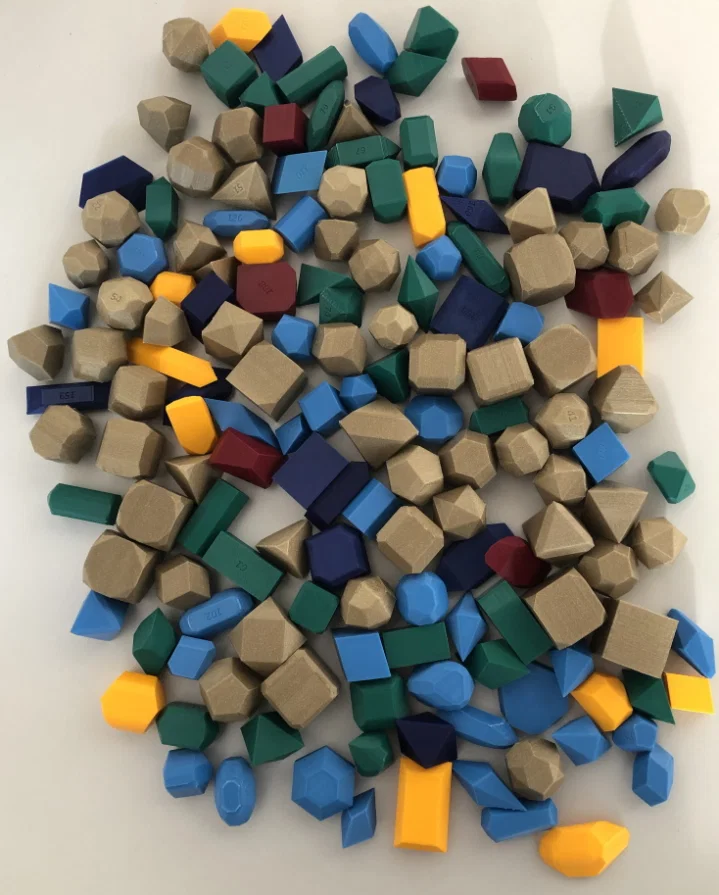

Đây là bản tái tạo của “The Dana Set of Wooden Crystal Models”, ban đầu được sản xuất bởi Dr. Krantz Rheinisches Mineralien-Kontor (Bonn).
Mình dựng lại các mẫu dựa trên hình tham khảo trong “Dana's Textbook of Mineralogy” (https://archive.org/details/DanasTextbookOfMineralogy), với các dạng tinh thể lấy từ catalogue có tại đây (do công ty cung cấp): https://mineralogy.eu/models/Krantz/Krantz_31_3.pdf
Khi một mẫu tương ứng với một cấu trúc tinh thể, mình dùng các hằng số ô cơ sở (unit cell constants) đã biết. Những trường hợp còn lại thì mình ước lượng để khớp với hình trong sách của Dana. Lưu ý là mình không có bộ gốc để đối chiếu, nên có thể sẽ có vài khác biệt nhỏ. Ngoài ra, tỉ lệ (scaling) là tuỳ ý và có thể khác hoàn toàn so với bản gốc.
Có bản có nhãn (theo số trong catalogue) và bản không nhãn. Mình cũng đính kèm file OpenScad mình dùng để dập chữ (embossing), phòng khi ai đó muốn chỉnh lại nhãn.
Những thay đổi mình làm để sửa các lỗi có vẻ sai trong catalogue (để khớp với sách của Dana):
No. 64: thêm {120} (bị thiếu trong catalogue)
No. 87: bỏ {11-1} (không có trong sách/hình)
No. 94: đổi {135} thành {153} để khớp hình
No. 95: mặt này không có trong catalogue, dùng {121} để khớp hình
Xin cảm ơn rất nhiều Prof. Gervais Chapuis vì đã cho mình biết về sự tồn tại của bộ này và gửi cho mình catalogue!
Print Settings
Printer:
Biqu B1
Supports:
Có
Resolution:
0.2mm
Infill:
10%

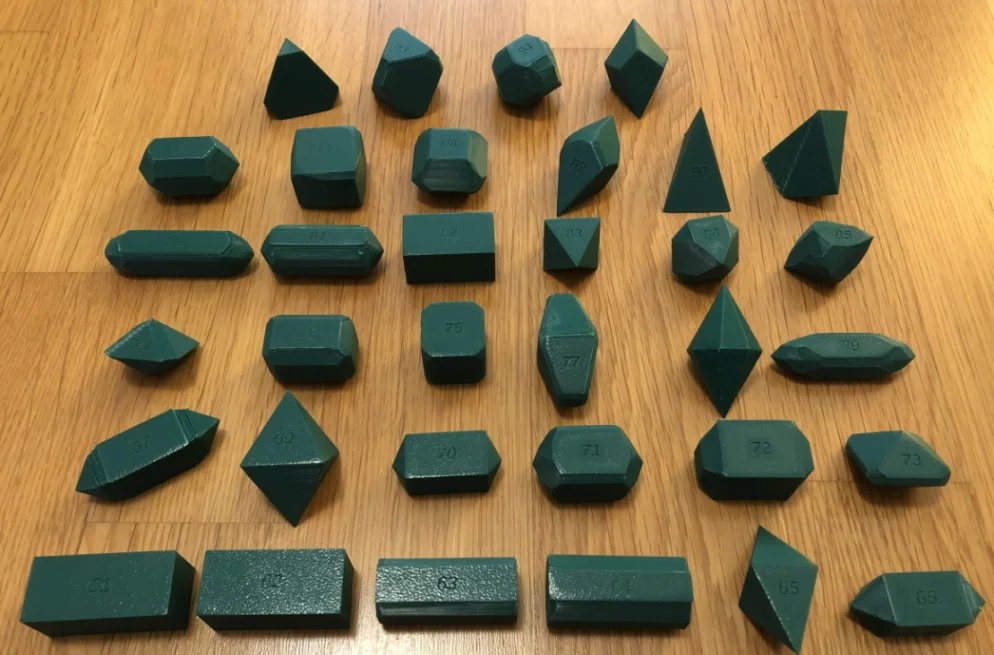

Filament: 3DJake PLA dark green
Notes:
Một số mẫu cần supports. Các mẫu đã được xoay sẵn (pre-oriented) để cho chất lượng in tốt nhất.
Category: Learning
