Dana Crystal Models - triclinic (Mẫu tinh thể hệ tam nghiêng)

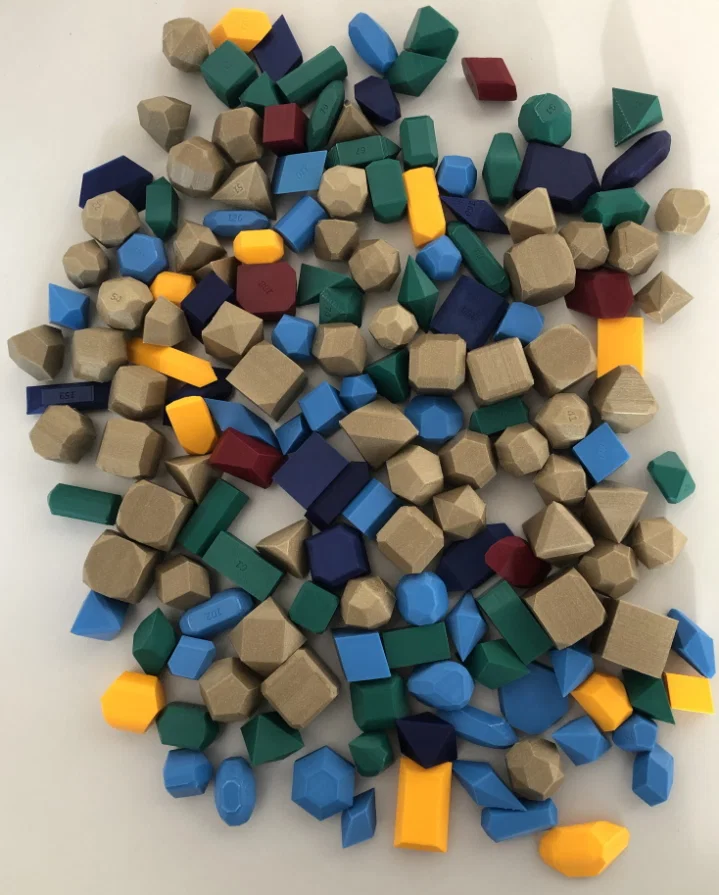

Đây là bản tái tạo của “The Dana Set of Wooden Crystal Models”, ban đầu được sản xuất bởi Dr. Krantz Rheinisches Mineralien-Kontor (Bonn).

Mình dựng lại các model dựa trên hình tham chiếu trong “Dana's Textbook of Mineralogy” (https://archive.org/details/DanasTextbookOfMineralogy), với các dạng hình (forms) lấy từ catalogue có sẵn tại đây (do công ty cung cấp): https://mineralogy.eu/models/Krantz/Krantz_31_3.pdf

Khi một model tương ứng với một cấu trúc tinh thể, mình dùng các hằng số ô cơ sở (unit cell constants) đã biết. Còn những trường hợp khác thì mình ước lượng để khớp với hình trong sách của Dana. Lưu ý là mình không có bộ gốc để đối chiếu, nên có thể sẽ có vài khác biệt nhỏ. Ngoài ra tỉ lệ (scaling) là tùy ý và chắc là khác hoàn toàn so với bản gốc.

Có cả phiên bản có nhãn (theo số catalogue) và phiên bản không nhãn. Mình cũng đính kèm file OpenScad dùng để dập chữ (embossing), phòng khi ai đó muốn chỉnh lại nhãn.

Các thay đổi mình làm để sửa những lỗi có vẻ sai trong catalogue (để khớp với sách của Dana):
No. 191: bỏ {101}
No. 192: {207} đổi thành {-201}, {-211} đổi thành {-111}

Xin cảm ơn rất nhiều Prof. Gervais Chapuis vì đã cho mình biết bộ này tồn tại và gửi cho mình catalogue!

Print Settings

Printer:

Biqu B1

Rafts:

No

Supports:

Yes

Resolution:

0.2mm

Infill:

10%

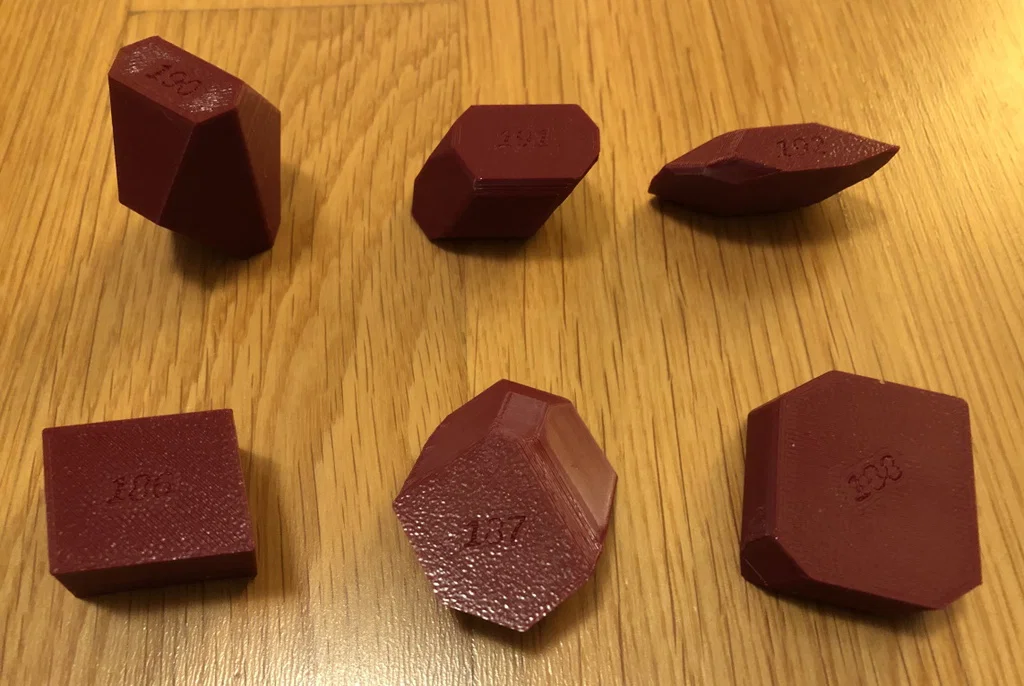

Filament: Fillamentum PLA Pearl Ruby Red

Notes:

Một số model cần supports. Các model đã được xoay sẵn (pre-oriented) để cho chất lượng in tốt nhất.

Category: Learning
