Thiết kế giá đỡ thớt (kèm file nguồn Fusion360 và Freecad)

Tùy chỉnh

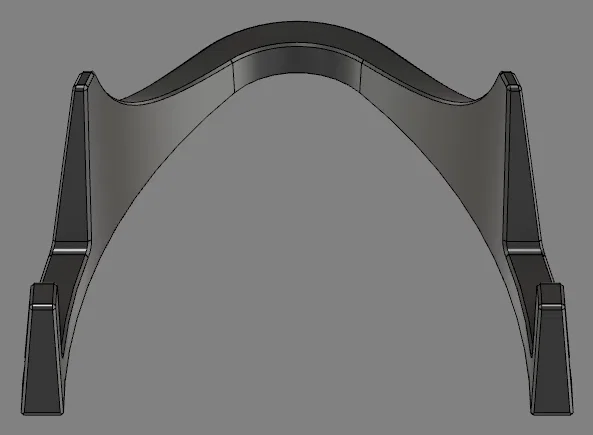

Thiết kế là dạng parametric và có tính đến chiều cao (xem hình vẽ) của thớt để cái stand không bị lắc.

            +----------------------+        +-+
            |                                  |         |   |
height |                                  |         |   |
            |                                  |         |   |
            +----------------------+        +-+
                         width                 thickness

Có nhiều kích thước khác nhau cho các độ dày thớt khác nhau. Bạn chọn size kế tiếp lớn hơn để vừa với thớt của mình.

Có chừa hở 1.5mm giữa độ dày thớt và độ dày khe (slot thickness).

Nếu nhu cầu của bạn chưa đáp ứng được:

• dùng file nguồn f3d (fusion360) để chỉnh lại theo ý.
• hoặc nhắn mình một tin, mình sẽ export giúp cho bạn.

EDIT 16.09.2025:

Fusion360 đang bỏ hỗ trợ Windows 10 và mình không muốn nâng cấp PC chỉ vì chuyện đó.
Mình sẽ ngừng làm model mới trên Fusion360.

Mình đã dựng lại toàn bộ bằng Freecad và cũng upload file nguồn luôn. Chúc bạn in vui vẻ!

Thông số in

In với các thông số dưới đây thì mất hơn 1h15 một chút trên máy của mình (JGAurora A1)

• PLA+ (JAYO Black)
• nozzle 0.4mm
• layer 0.2mm
• 3-4 perimeters
• 5 layers top bottom
• infill grid 20%
• Mouse ears cho phần chân (tùy chọn, nhưng giúp bám bàn in tốt hơn)

Edit 02.08.2024:
Mình có chỉnh lại kích thước thiết kế một chút, vì trước đó nó bị thiếu ổn định do lỗi trong tính toán.
