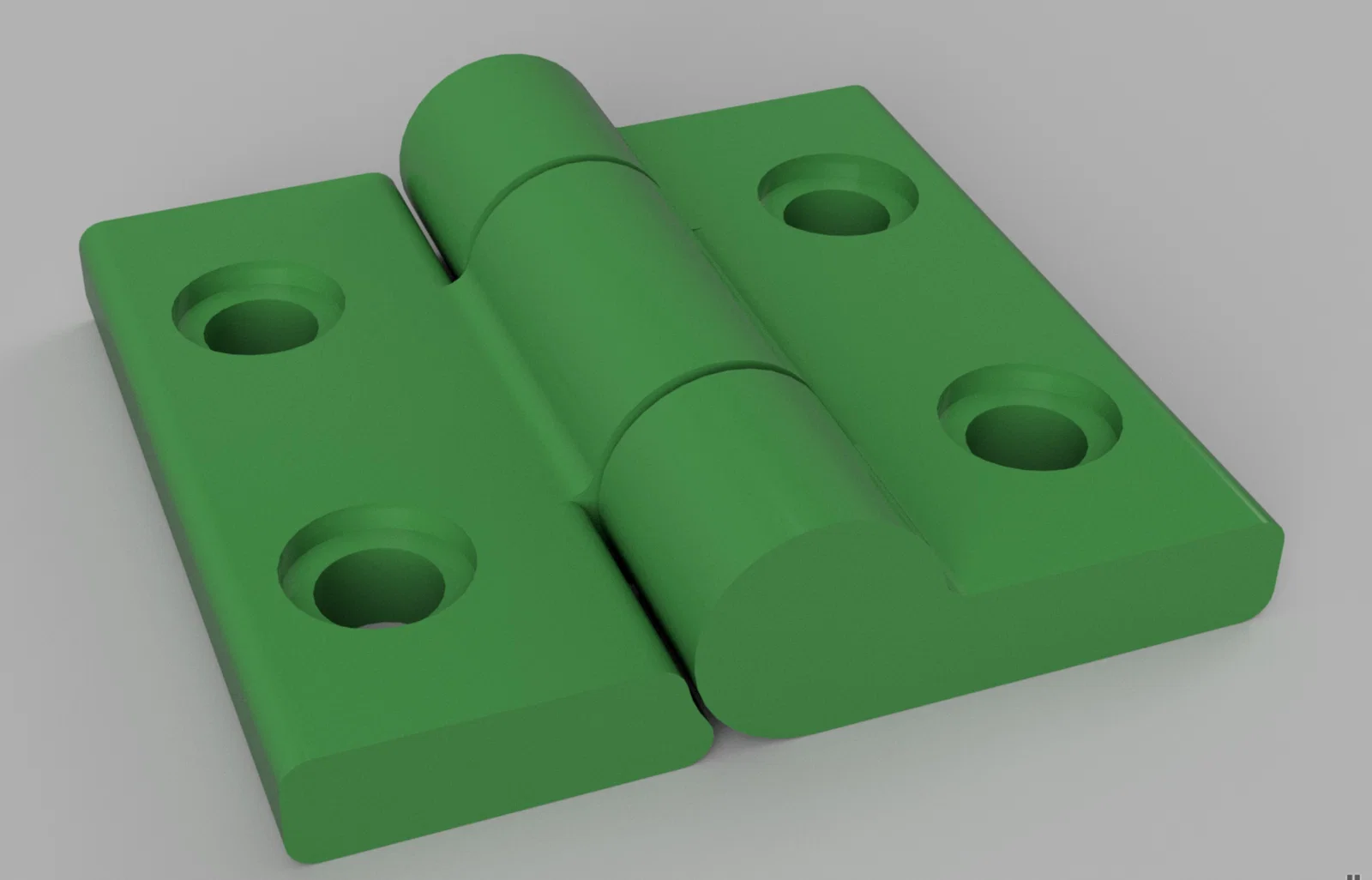

Bản lề Print in Place (Print in Place Hinge)

Tác giả remotelove_43374

Lượt tải
1.968
Lượt thích
262
Lượt coi
4.974
Tải tất cả (.zip)· 8 file · 8,6 MB· 8,6 MB

File 8 8,6 MB

  • 32x30_PiP_Hinge_v10_1776822522.stlSTL · 2,1 MB
  • Inside_1776822522.stlSTL · 1,1 MB
  • Outside_1776822524.stlSTL · 1 MB
  • 32x30_PiP_Hinge_v10_1776822525.stepSTEP · 64,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#324844
Danh mục
DIY
Ngày đăng

Mô tả

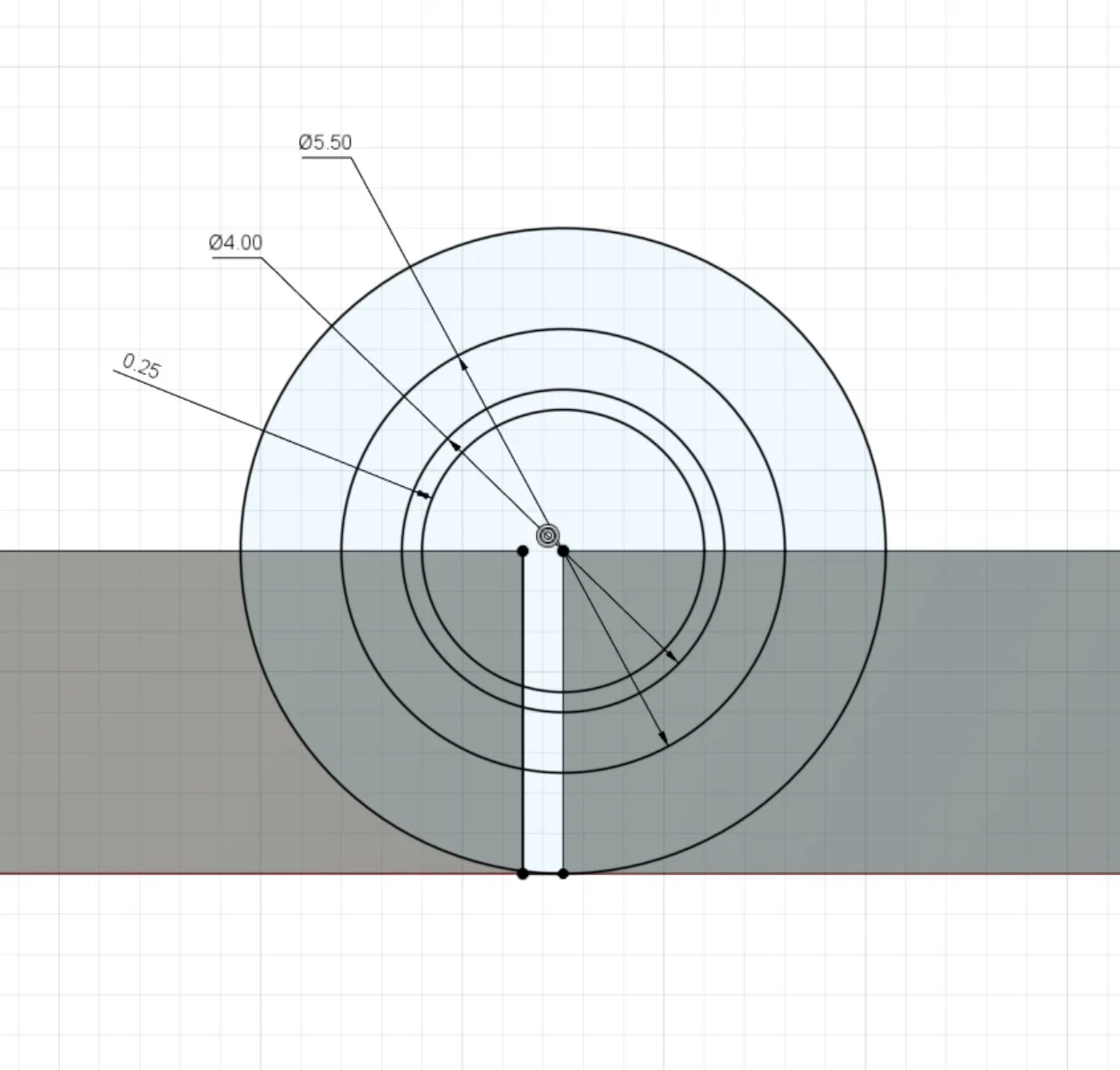

Một phiên bản chạy ổn đã được in với nozzle 0.6mm, layer height 0.2mm bằng PLA. Layer height 0.2mm có vẻ là mức tối thiểu, nhưng mình có đính kèm file Fusion360 và file STEP để bạn có thể chỉnh lại clearances theo nhu cầu sử dụng của riêng bạn.

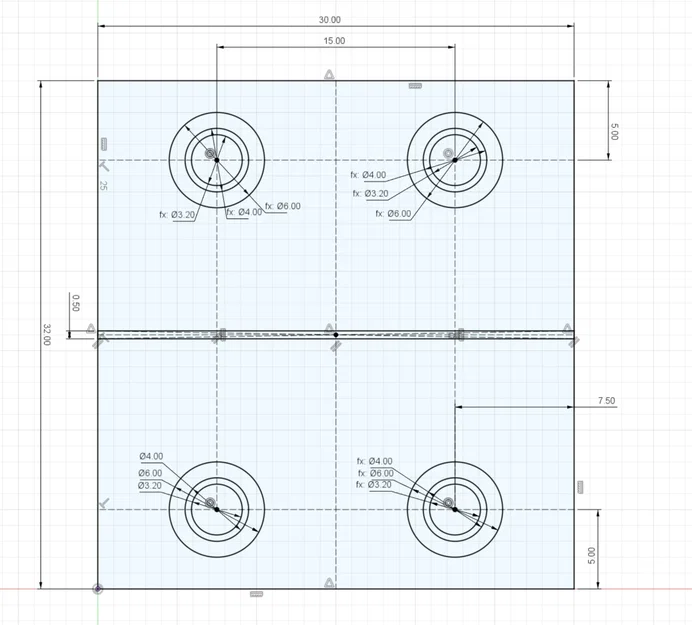

Kích thước hiện tại là 30mm x 32mm và được thiết kế cho vít M3 đầu button head.

UPDATE 6/4/2023

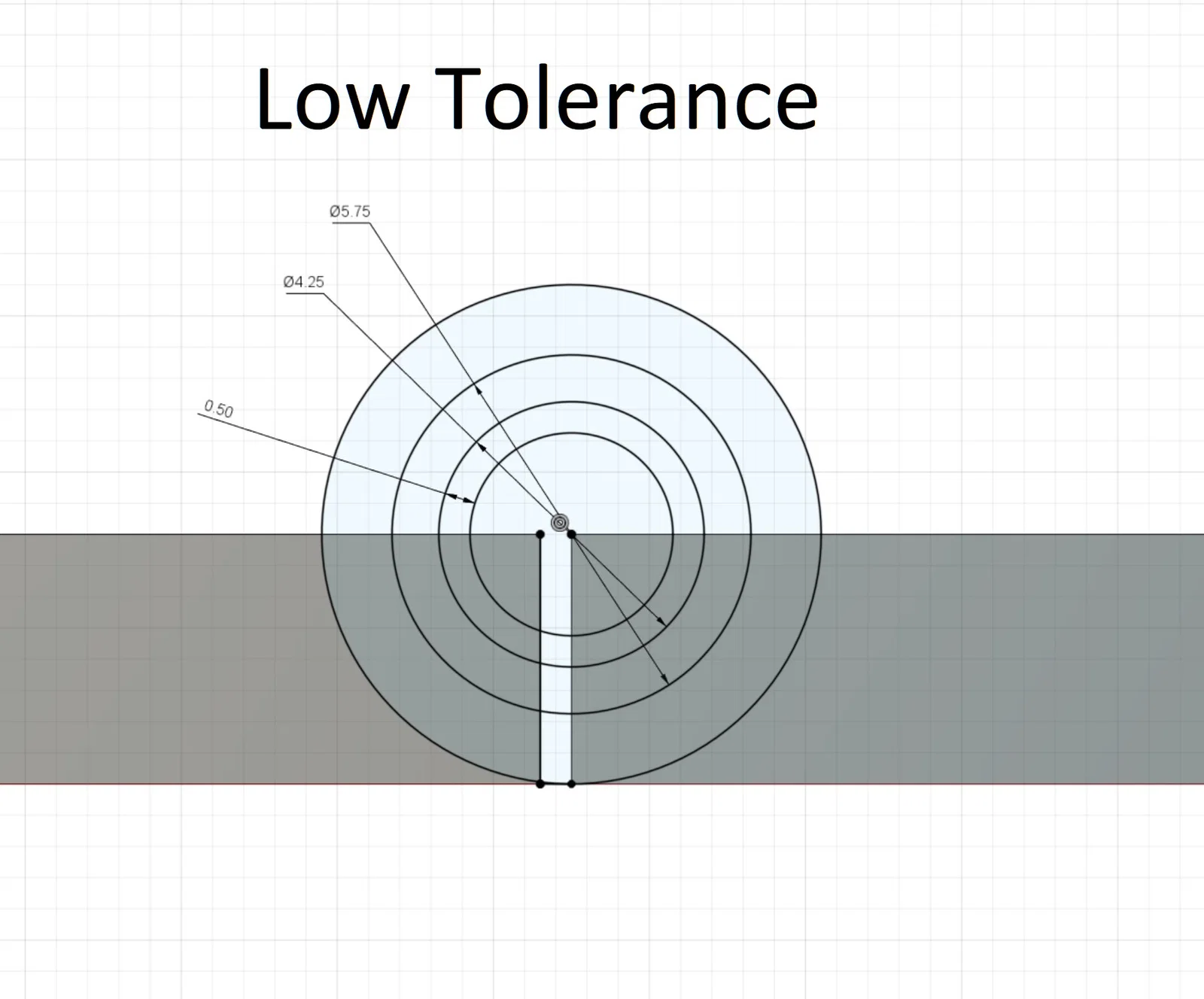

- Thêm các mẫu low tolerance (tăng khoảng cách bên trong bản lề; tăng khoảng hở xung quanh bản lề)

Update 8/1/2024
- Được Shalin 3D Printing giới thiệu trên YouTube vào 5/17/2024. (Dễ thương ghê! Cảm ơn nha!)
