Bản lề 3D cơ bản: Hướng dẫn in và lắp ráp chi tiết khớp xoay

Bản lề 3D cơ bản (Hinge) cho các dự án lắp ráp

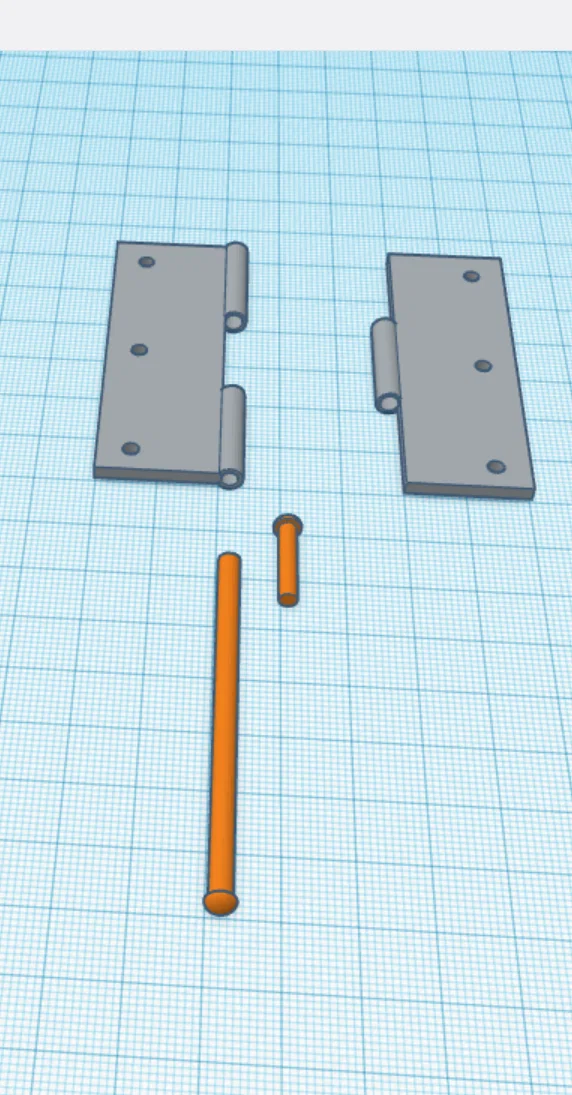

Bản lề là một trong những thành phần cơ bản và quan trọng nhất trong thế giới kỹ thuật cũng như thiết kế in 3D. Mẫu thiết kế bản lề này được tạo ra như một bài tập thực nghiệm để tìm hiểu cách thức hoạt động của hệ thống khớp nối xoay. Với cấu trúc đơn giản gồm hai phần cánh bản lề và một trục chốt đi kèm, mô hình này rất phù hợp cho những ai mới bắt đầu tìm hiểu về cách in 3D các chi tiết chuyển động hoặc cần một giải pháp thay thế nhanh chóng cho các dự án DIY tại gia. Bạn có thể dễ dàng tích hợp thiết kế này vào các hộp đựng, cửa tủ mô hình hoặc các mô-đun lắp ráp yêu cầu độ linh hoạt.

Sản phẩm này được thiết kế theo dạng module rời, cho phép bạn in từng phần riêng biệt để đảm bảo độ chính xác cao nhất. Khi lắp ráp, phần trục chốt sẽ xuyên qua các lỗ khớp của hai cánh bản lề, tạo nên một cơ chế đóng mở mượt mà và bền bỉ. Mặc dù cấu trúc trông có vẻ đơn giản, nhưng chính sự đơn giản này lại mang đến độ tin cậy cao, giúp người dùng dễ dàng tùy chỉnh kích thước hoặc độ dày tùy theo nhu cầu sử dụng thực tế của từng dự án cụ thể.

Để đạt được kết quả in 3D tốt nhất cho mẫu bản lề này, người dùng cần lưu ý một số điểm quan trọng sau:

• Vật liệu khuyên dùng: PLA là lựa chọn tối ưu vì độ cứng cao, dễ in và ít bị co ngót, giúp các khớp nối vừa khít.
• Cấu trúc in: Bắt buộc phải sử dụng hỗ trợ (support) khi in các phần có lỗ khớp để đảm bảo bề mặt tiếp xúc được mịn màng và không bị sập trong quá trình in.
• Độ dày lớp in (Layer height): Nên để ở mức 0.16mm hoặc 0.2mm để các chi tiết khớp nối đạt được độ chi tiết cao, tránh bị kẹt khi lắp ráp.
• Độ lấp đầy (Infill): Nên chọn mức 20-30% để đảm bảo bản lề đủ cứng cáp, chịu được lực đóng mở thường xuyên mà không bị gãy hoặc biến dạng.
• Hậu xử lý: Sau khi in xong, hãy làm sạch kỹ các mảnh hỗ trợ (support) bám trong lòng khớp để trục chốt có thể di chuyển trơn tru nhất có thể.
• Kiểm tra dung sai: Nếu trục chốt quá chặt, bạn có thể chà nhám nhẹ hoặc bôi trơn bằng một ít sáp nến để cơ chế xoay đạt độ mượt mà tối ưu.

Đây là một mẫu thiết kế mang tính ứng dụng cao, giúp bạn hiểu rõ hơn về nguyên lý khớp nối trong thiết kế cơ khí 3D. Hy vọng bạn sẽ có những trải nghiệm in ấn thú vị với dự án này.
