Adapter ống 35mm cho Ryobi 18v ONE+ HP Stick Vacuum (PBLSV716K)

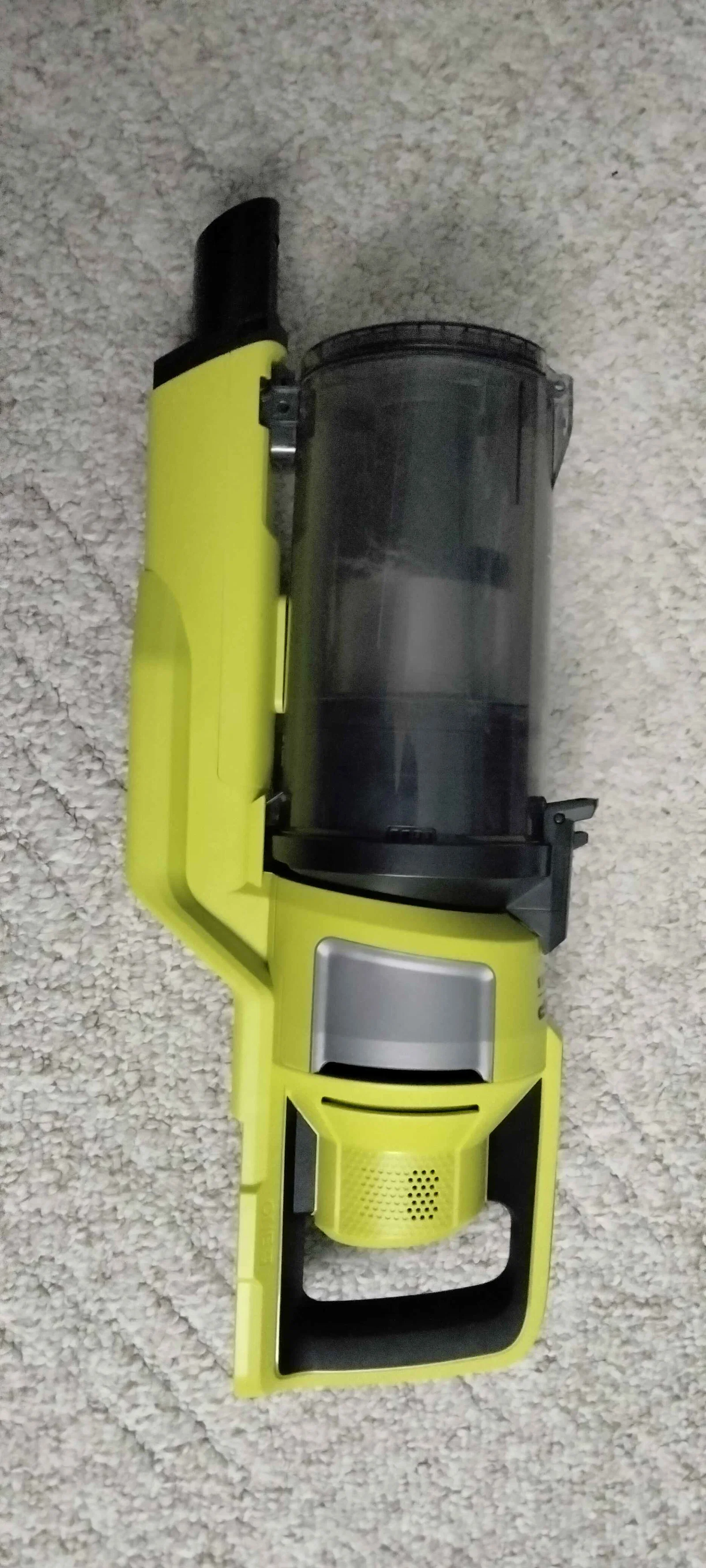

Ryobi 18v ONE+ HP Stick Vacuum (model PBLSV716K) xài rất ổn và dùng chung pin dụng cụ Ryobi phổ biến. Dễ vệ sinh và cầm nắm hơn nhiều so với các stick vacuum tương tự hoặc các mẫu mắc tiền hơn của Meile và Dyson. Tiếc là máy lại không có sẵn đầu gắn ống hút.

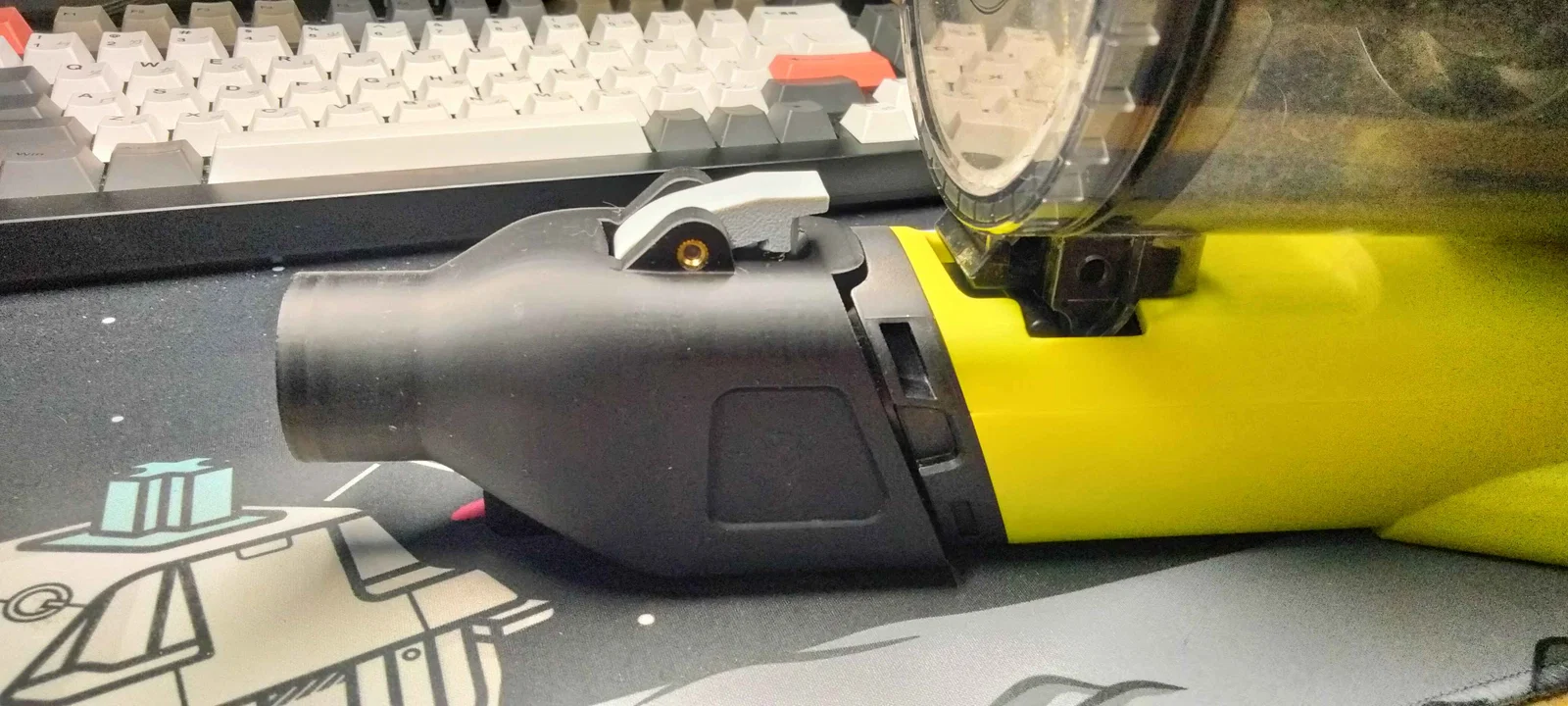

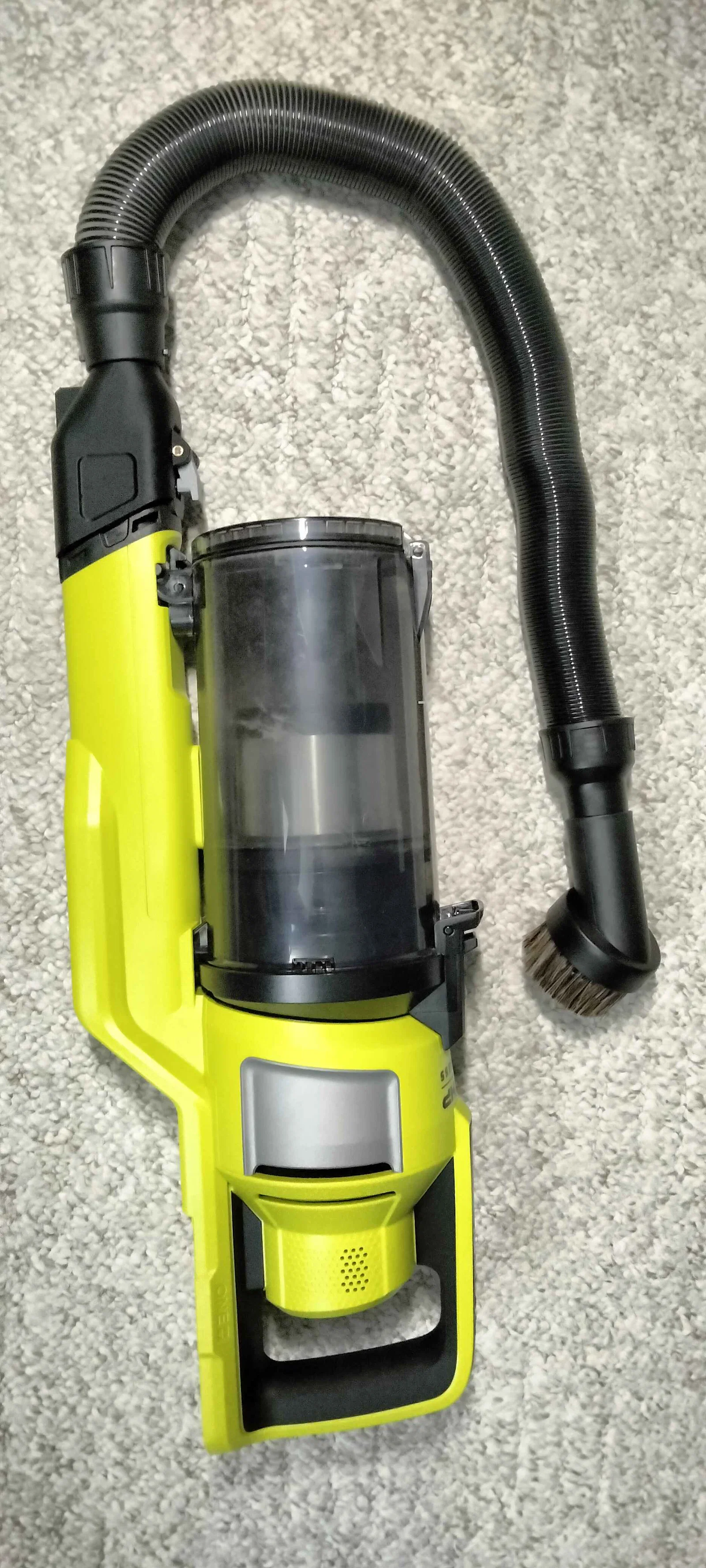

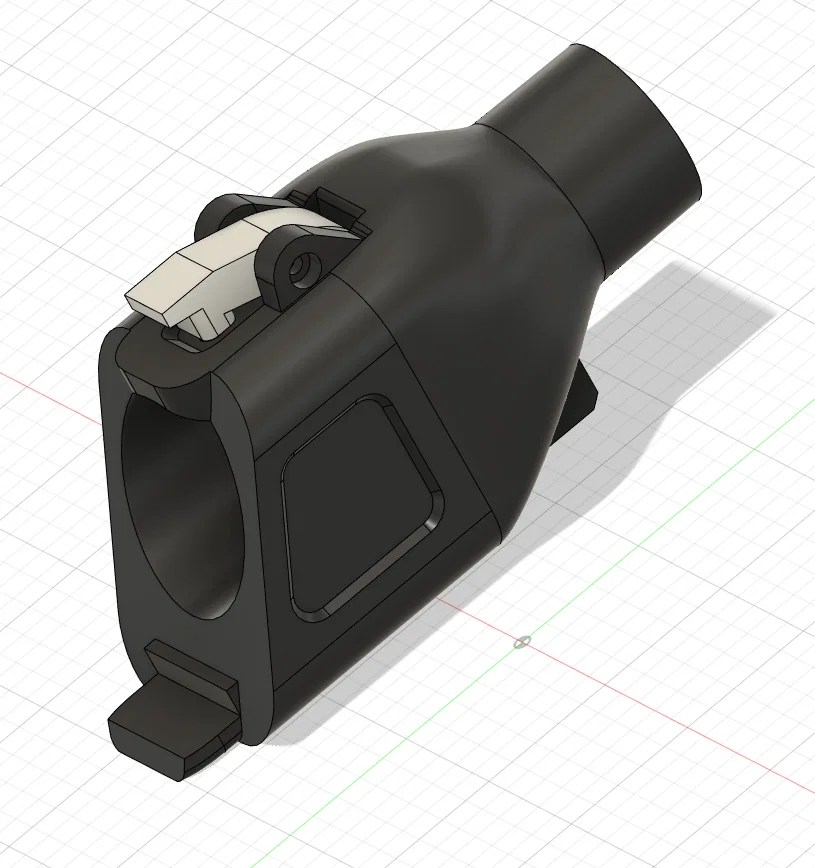

Mẫu này khớp (mate) với máy hút bụi và dùng cơ chế lẫy (latching mechanism) để gắn, giúp máy nhận được ống 35mm. Mình khuyên dùng Ryobi 6' X 1-1/4" WET/DRY VACUUM HOSE (model A32VH03) vì vừa khít, có lõi gia cường bằng dây và có thể co giãn (thực tế giống khoảng 3ft khi chưa kéo hết).

PRINTING:
Mình in bằng ABS, nhưng PLA chắc cũng ổn.
Cả hai part dùng 3 wall layers và 20% infill.

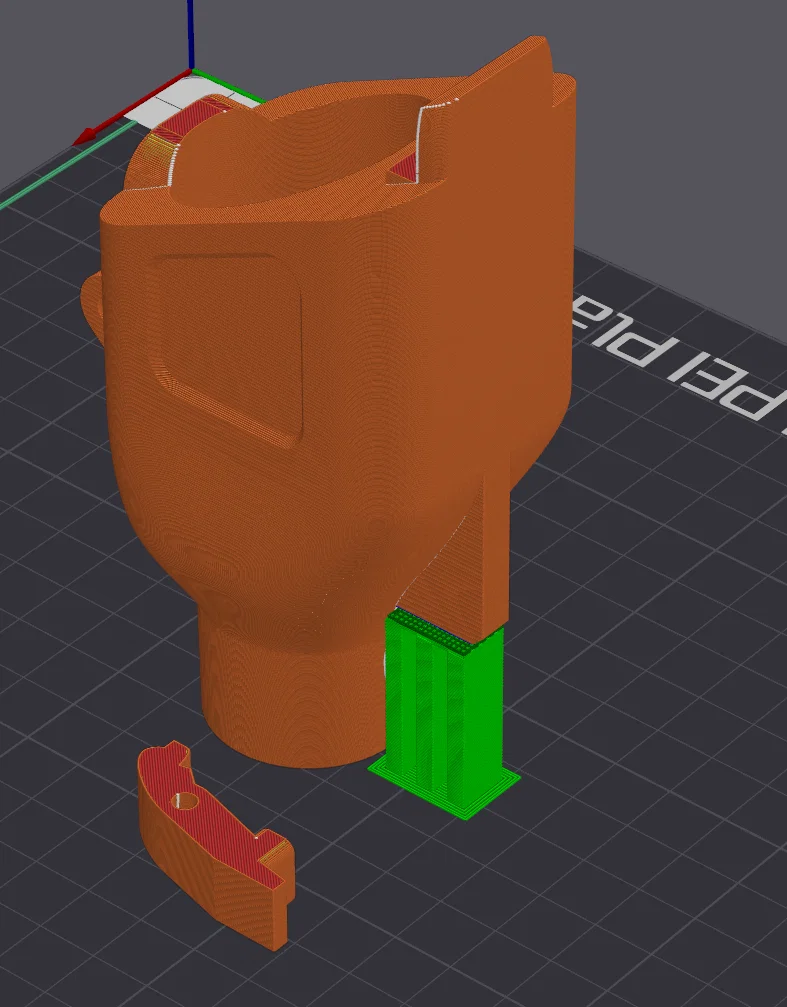

Dùng supports bình thường chỉ ở phần overhang bị “chặn” (xem hình sliced để tham khảo).
Có thể bạn sẽ cần dùng raft nếu bed adhesion không tốt. 3 lớp là đủ.
KHÔNG dùng raft cho cái lever. In nó nằm nghiêng như hình sliced, không cần supports.

BOM:
1x M3*4*4 heat set insert
1x M3*20 hex head machine screw (đường kính đầu khoảng 5.5mm)
1x lò xo OD 4mm, wire size 0.4mm (hoặc dày hơn), free length 5mm, kiểu như này: https://www.amazon.com/dp/B0CGZPQMDV

ASSEMBLY:

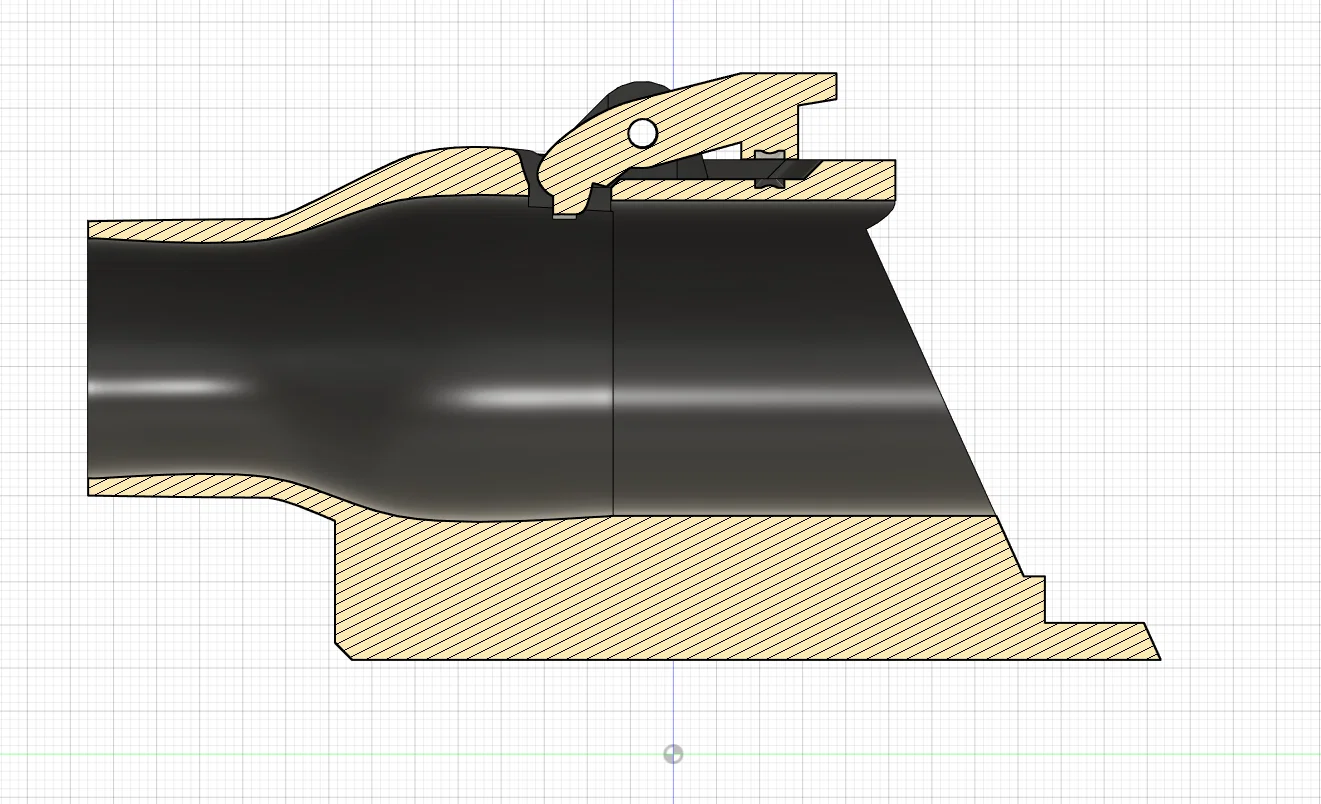

Lắp heat set insert vào lỗ nhỏ hơn ở mặt NGOÀI của adaptor. Đặt lever vào đúng vị trí, với lò xo nằm bên dưới và được giữ bởi các gờ nhỏ. Vặn ốc cố định lại. Nói chung nhìn là hiểu cách ráp. Nên thử lắp ốc trước khi gắn heat set insert để biết bên nào cần lắp insert.
