Adapter ống thoát khí 4" cho Qidi X-Max 3 & mọi quạt 90mm

Cho phép gắn ống dryer duct phổ thông cỡ 4" vào quạt exhaust tích hợp ở mặt lưng của Qidi X-Max 3. Dùng bộ này để dẫn khí thải của máy in ra ngoài, giúp giảm mùi/khói khi in ABS, ASA, v.v. Với ống 4" thì mình thấy quạt zin đủ mạnh để thổi hết một đoạn ống dài khoảng 8 feet mà không cần gắn thêm inline fan hay gì khác. Có thể cảm nhận luồng gió thổi ra ở đầu ống khá rõ.

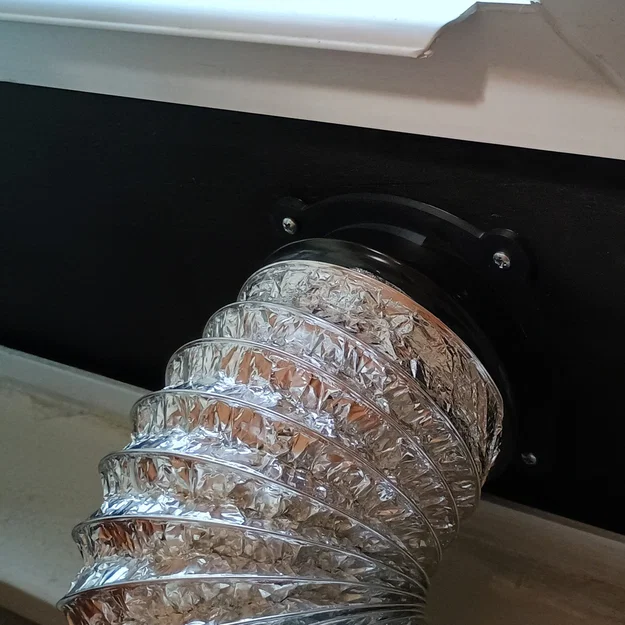

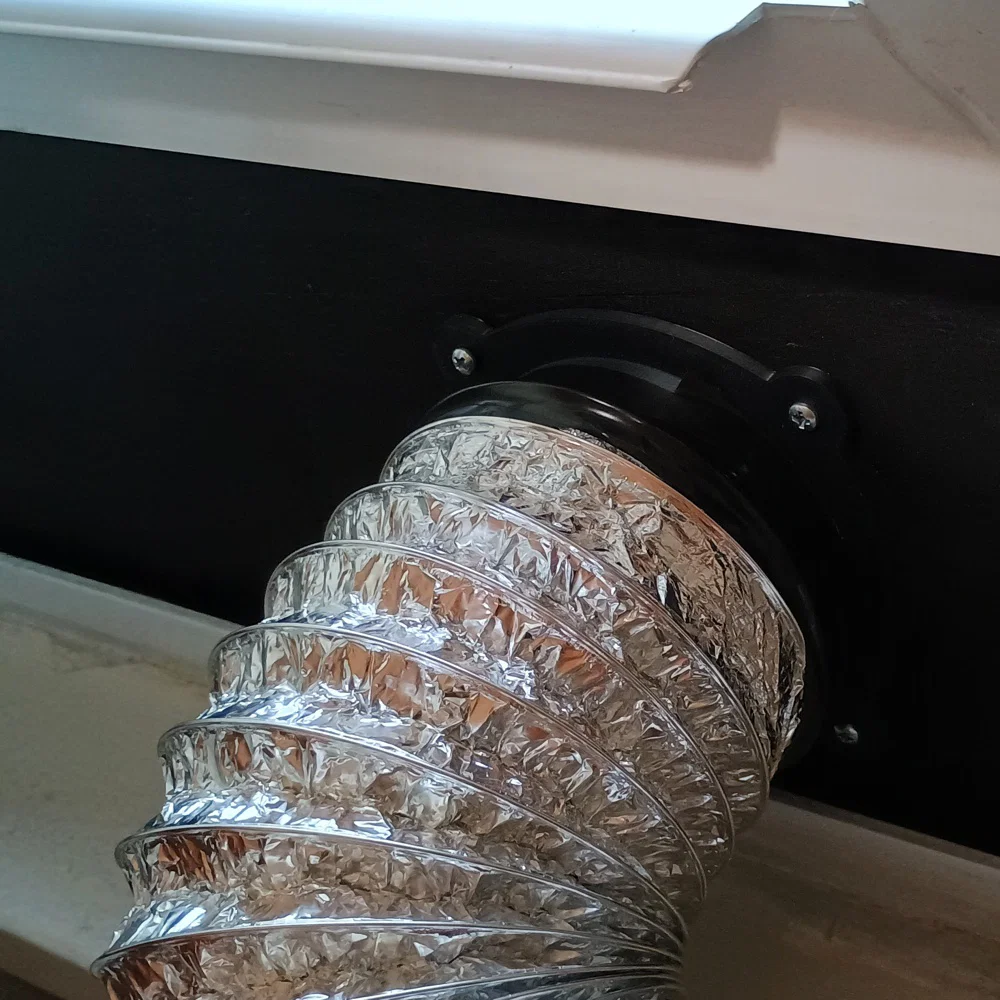

Gồm 2 flange adapter: 1 cái inlet và 1 cái outlet. Inlet gắn ở mặt lưng máy in. Outlet gắn phía ngoài. Khác nhau duy nhất là adapter outlet có thêm lưới (grate) để ngăn thú nhỏ/chim chuột chui vào ống. Chỉ cần bắt outlet adapter lên một tấm ván hoặc vật tương tự, khoét một lỗ vừa kích thước rồi chèn/đóng vào khe cửa sổ. Khuyến nghị lắp ở vị trí có mái che và có thêm lớp lưới cửa sổ giữa outlet và bên ngoài để hạn chế mưa và côn trùng.

Quạt exhaust trên X-Max 3 dùng chuẩn bố trí 90mm thông thường, nên các adapter này cũng có thể gắn cho bất kỳ quạt 90mm nào trên thiết bị khác.

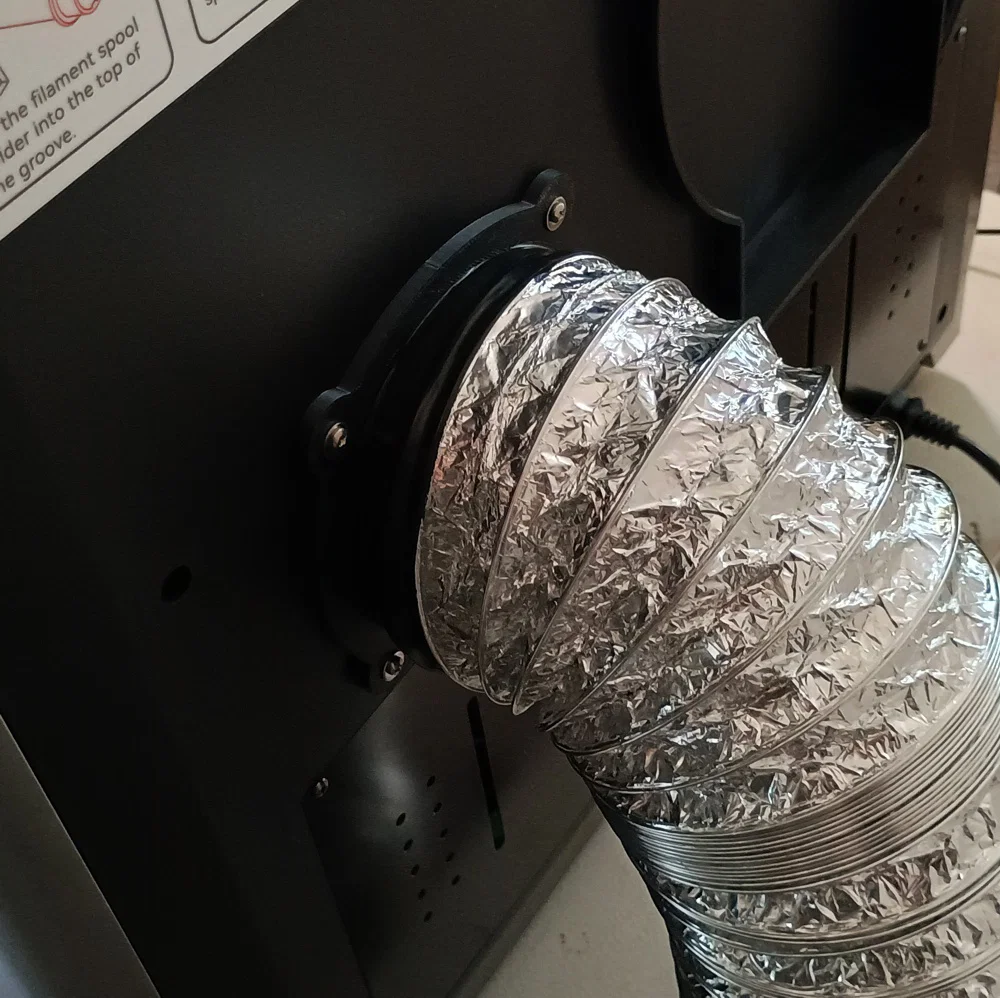

Adapter inlet có thể bắt vít trực tiếp vào 4 lỗ mounting của quạt zin trên máy. Thay vít quạt zin bằng vít gỗ hoặc vít sheet metal cỡ #4 x 5/8" và dùng thêm washer ở đầu vít. Với tư cách “luật sư” của bạn, mình khuyên là tháo và thay vít từng con một, để quạt không bị rớt vào trong máy rồi phải loay hoay kiếm lại. Các lỗ mounting trên flange được làm hơi rộng, nên bạn có thể tháo vít zin xuyên qua flange khi flange đang đặt tại chỗ, rồi lắp lại vít dài hơn kèm washer vào đúng lỗ đó.

Bạn cũng có thể dán bằng băng keo 2 mặt hay cách gì đó, nếu bạn… hơi rén.

Flange inlet không che mất nắp access panel phía sau máy, nên đừng lo—sau này cần mở để đụng tới control boards vẫn được.
