Mod Gear Box Back ERCF V2 cho pulley CNC metal 80T loại phổ thông

Gear Box Back để dùng pulley CNC 80T loại phổ thông

Giúp ERCF V2 dùng được pulley CNC metal 80T loại phổ thông

Thật ra pulley 80T in nhựa 3D không có gì sai hết. Ngược lại mình thấy đây là một trong những phát minh hữu ích nhất trong năm, vì pulley 80T bằng kim loại khá mắc; giờ mình in được thì dự án rẻ hơn. Với lại còn có thể in nhiều màu nữa.

Với bộ kit ERCF V2 bán sẵn, một số shop sẽ cung cấp một loại pulley CNC metal 80T làm riêng, rất đặc biệt,
đừng nhầm nó giống pulley 80T loại phổ thông, vì không phải. * phần thân bắt vít (screw mounting body) nhỏ hơn,
* đường kính thân chính nhỏ hơn so với pulley 80T bình thường, và bánh răng cũng không có “wall” để chặn dây belt tuột ra.
Vì vậy nó mới vừa với chi tiết “gear box back” zin.
Loại này thường bán giá cao hơn pulley CNC 80T loại thường.

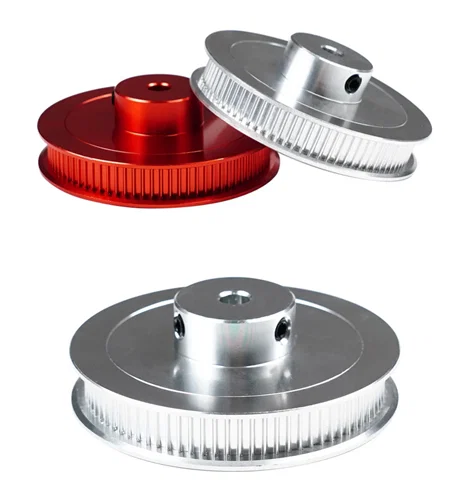

Pulley CNC 80T loại phổ thông rẻ nhất chỉ khoảng 4–5$.

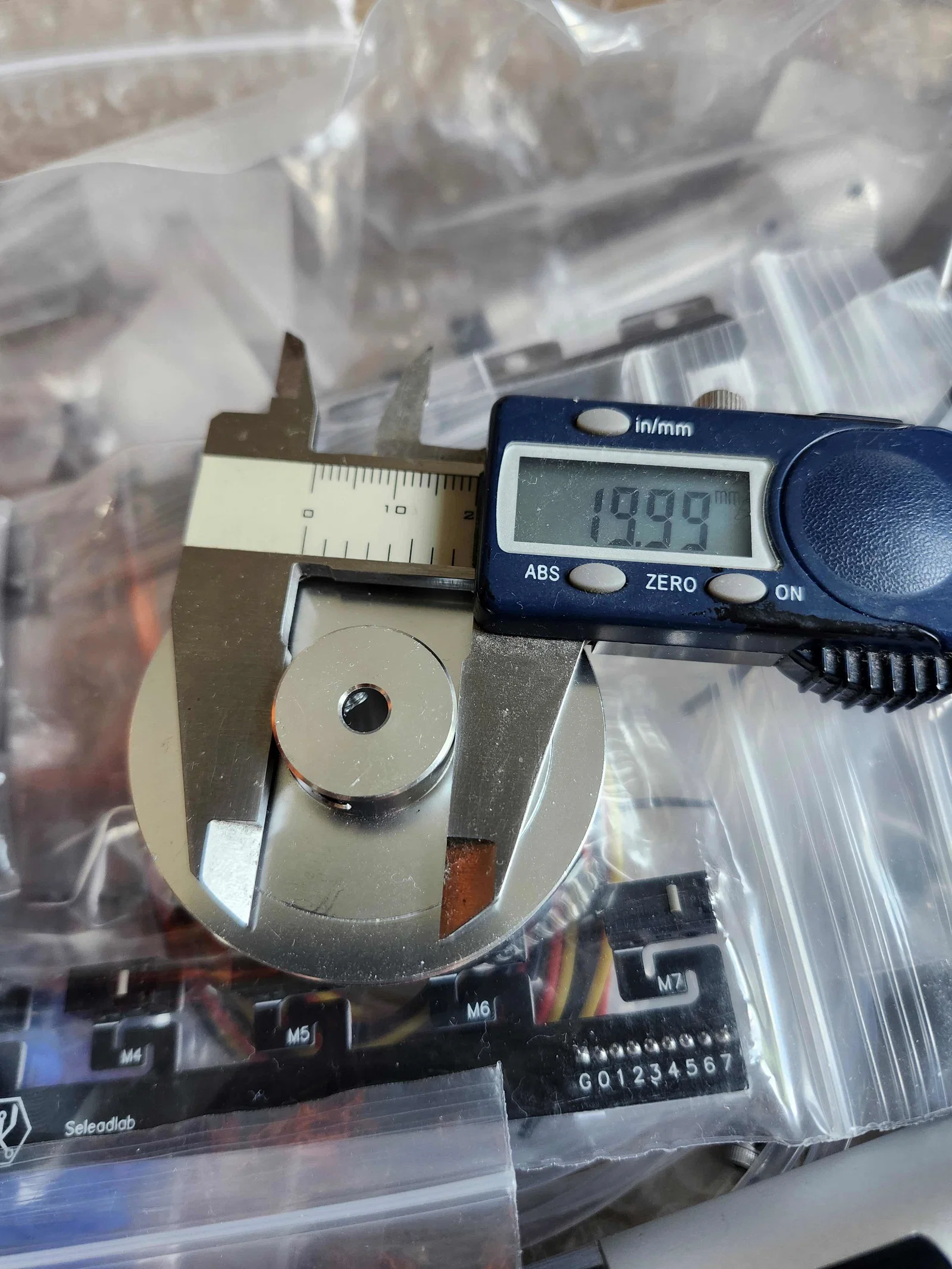

Nếu bạn muốn dùng pulley 80T loại phổ thông, nó có phần screw mount body đường kính 20mm và thân chính đường kính 55mm — cả hai đều quá lớn để nhét vào gear box back của ERCF V2.

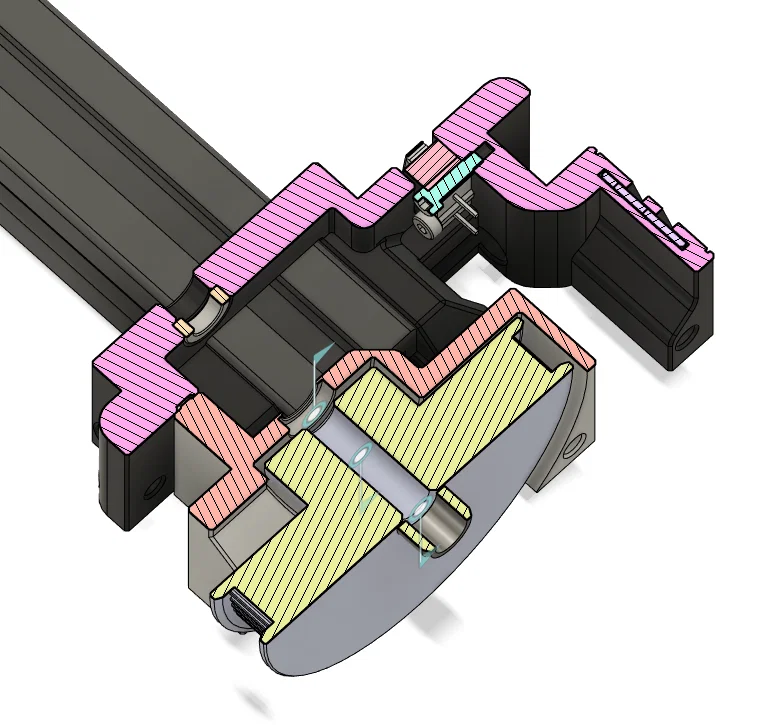

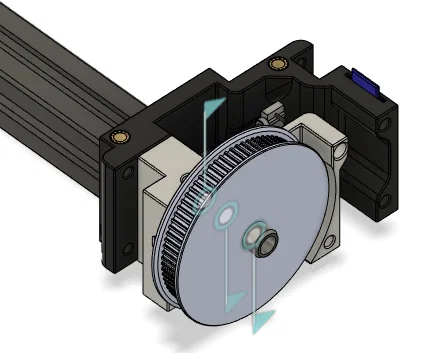

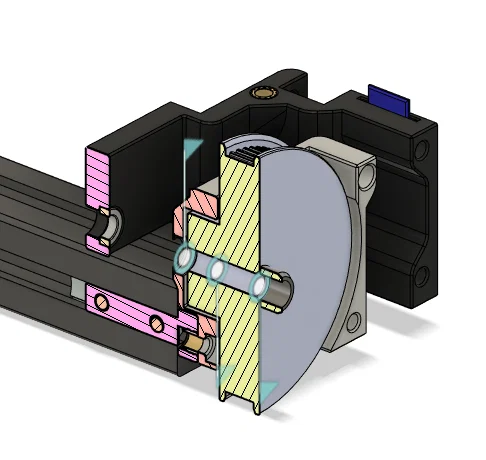

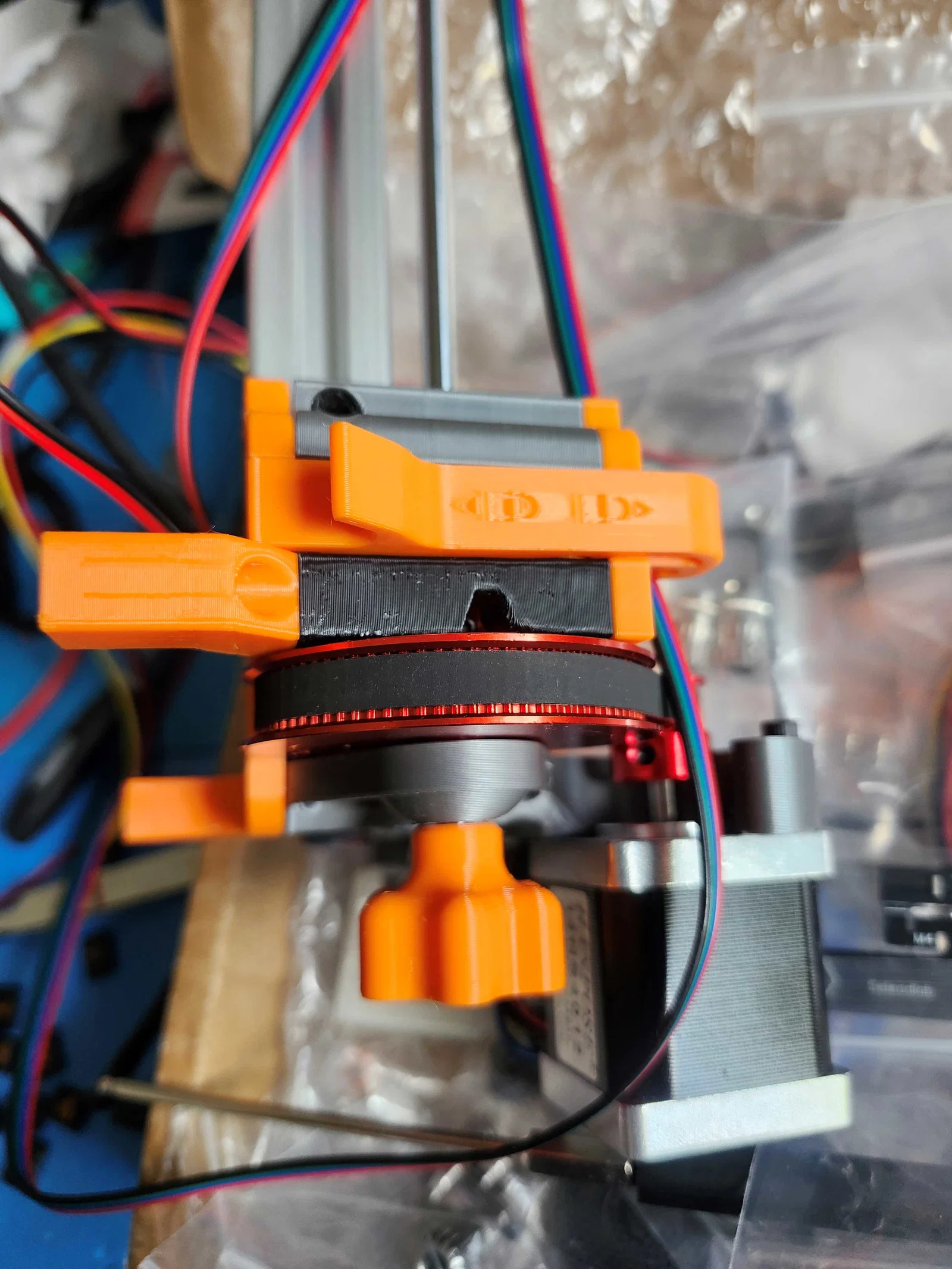

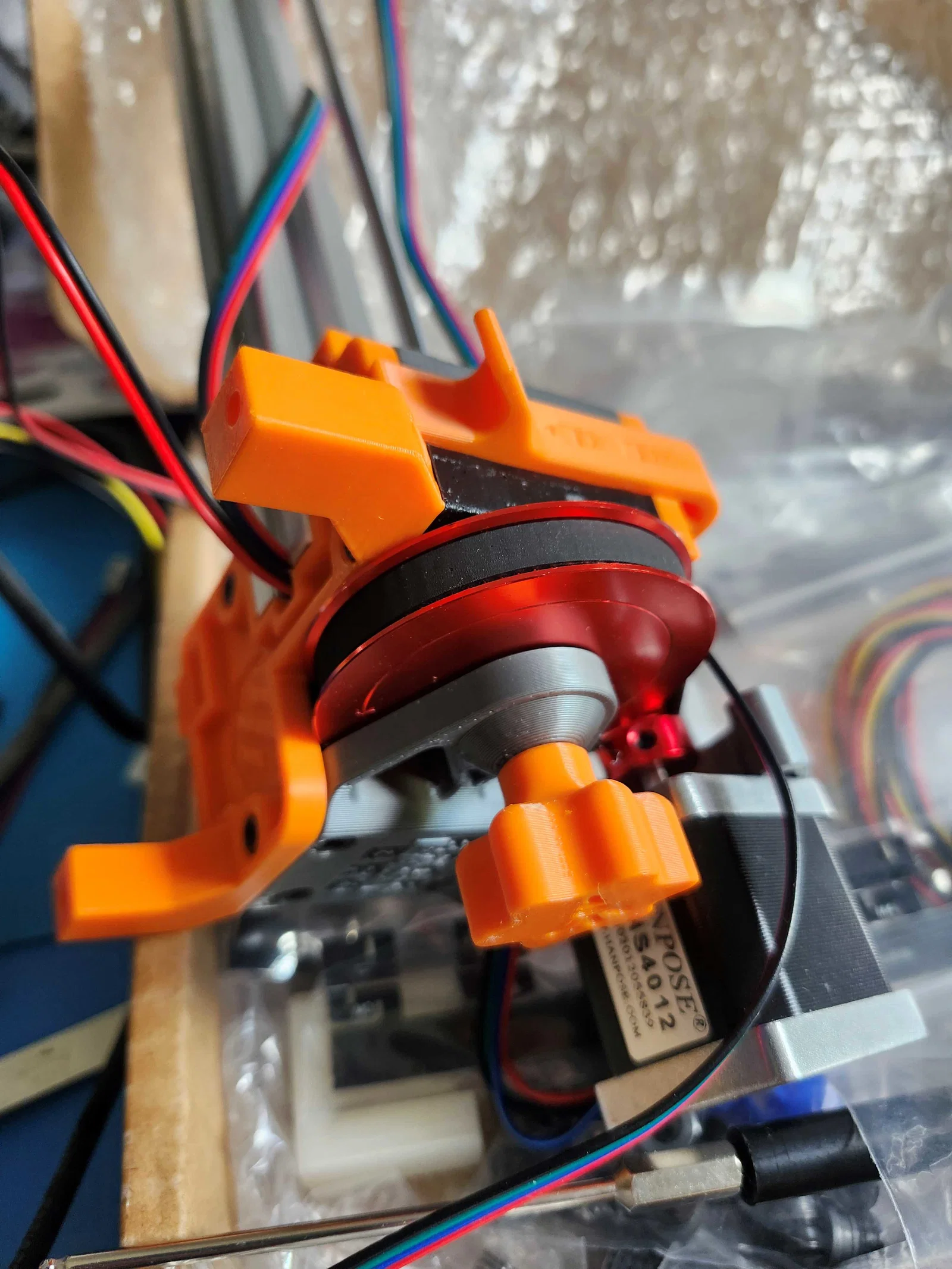

Chi tiết mod này thay đổi các điểm sau:

1. Có khoảng trống lớn hơn cho phần screw mounting body (size 20mm)
2. Có chỗ cho thân chính 55mm.
3. Phần lưng của chi tiết giờ chừa rộng hơn và lưng dày hơn, nên bắt buộc phải có vài chỗ khoét để còn fit với nhôm định hình 2020.

Để gear hoạt động với chi tiết NEMA arm, nhớ canh sao cho gear không bị dịch về phía NEMA arm rồi chạm/cạ gây mài. Cần thêm 1 cái washer in 3D dày 5.4mm.

Lưu ý: có một loại pulley 80T khác có phần screw mount body đường kính lớn hơn rất nhiều (30mm), loại đó không vừa — chắc chắn không vừa, bự quá.

Pulley CNC 80T loại phổ thông rẻ nhất chỉ khoảng 4–5$.
Nên upgrade này là lựa chọn ngon nếu bạn muốn pulley 80T kim loại và không muốn làm pulley 80T in 3D (vì làm pulley 80T in 3D cũng cần vài công đoạn).

Parts cần:

M5 nylon washer dày 0.5mm – hoặc in 3D cũng được, nhưng mình nghĩ nylon tốt hơn; lắp bên trong gear box back, nằm giữa pulley 80T và bearing MR85ZZ, để đảm bảo pulley 80T không chạm vào gear box back.
Pulley CNC 80T loại phổ thông, screw mount body đường kính 20mm.

Print Setting
Vui lòng dùng support để ra kết quả đẹp hơn.
PETG ABS
40% infill
4 parameter
