Cơ cấu Stepper mechanism (cơ cấu bước) đơn giản với 1 lò xo
Mẫu Stepper mechanism đơn giản dùng 1 lò xo, chuyển chuyển động lắc của lever thành chuyển động quay theo từng nấc của gear. Cần 2 vít M3 và lò xo D4-20 (từ bút bi), in PLA không cần supports.
2.2K
Lượt Xem
106
Lượt Thích
303
Lượt Tải
Cập Nhật Apr 22, 2026
Mô tả

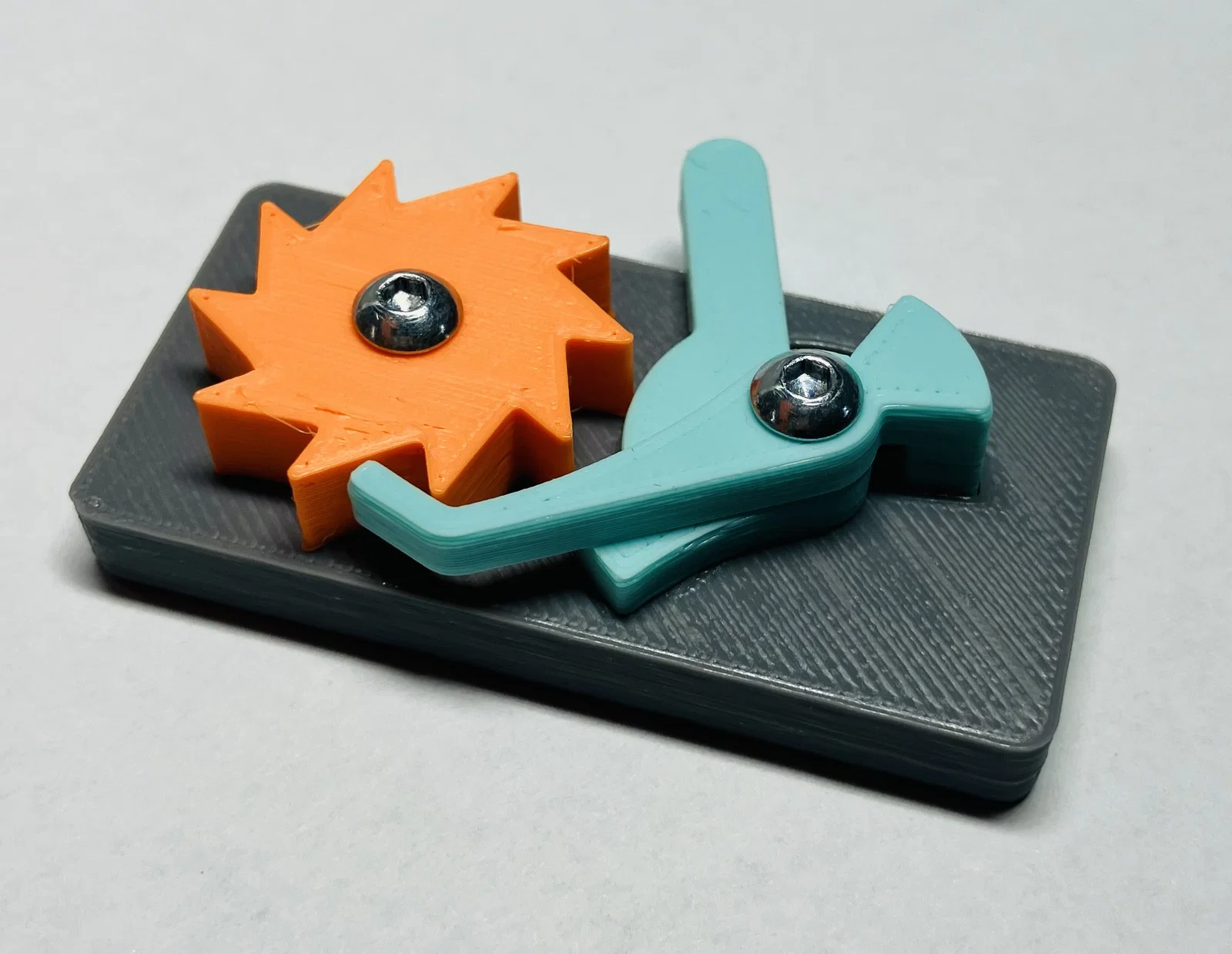

Đây là một mẫu (sample) của cơ cấu giúp chuyển chuyển động lắc của cần gạt (lever) thành chuyển động quay của bánh răng (gear). Bánh răng sẽ không quay mượt liên tục mà sẽ quay theo từng nấc (steps).

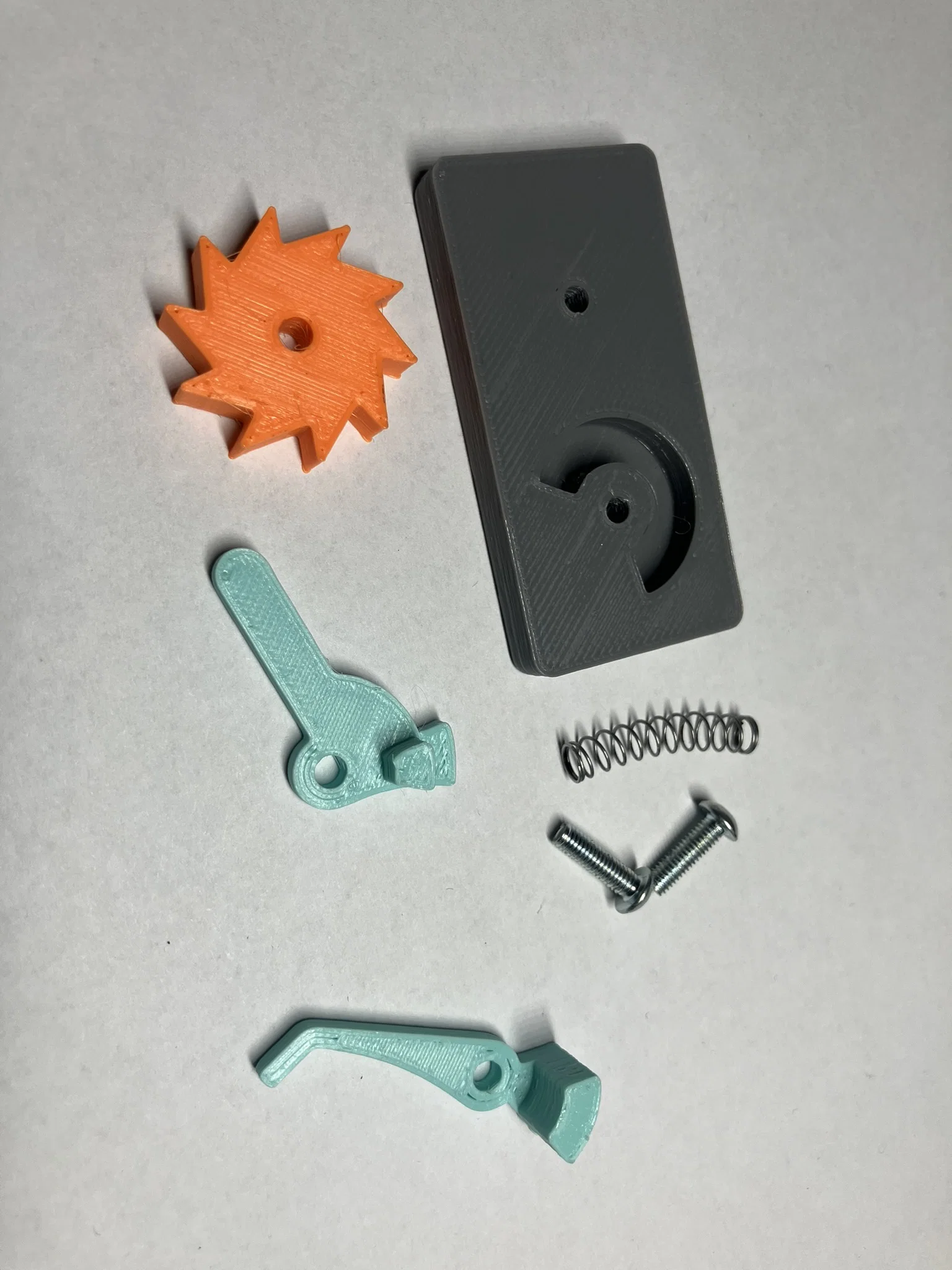

Các linh kiện cần thêm:
- 2x vít M3
- 1x lò xo D4-20 (lấy từ bút bi)
Thông số in (Printing parameter):
- Nozzle: 0,4 mm
- Layer height: 0,2 mm
- Perimeters: 2
- Infill: 15%
- Supports: None
- Filament: PLA
