No Drop Nuts cho Micron+ Formbot và LDO (bản 10mm dễ lắp)
Bản mod No Drop Nuts được chỉnh từ 12mm xuống 10mm để lắp Micron+ 180 dễ hơn. Retainer chỉ còn 1 gờ dẫn hướng (có thể tháo), vẫn giữ đai ốc chắc. Ghép 2 cái đúng khoảng cách ốc bearing/belt, có offset cho 3 lựa chọn spacing.
Mô tả

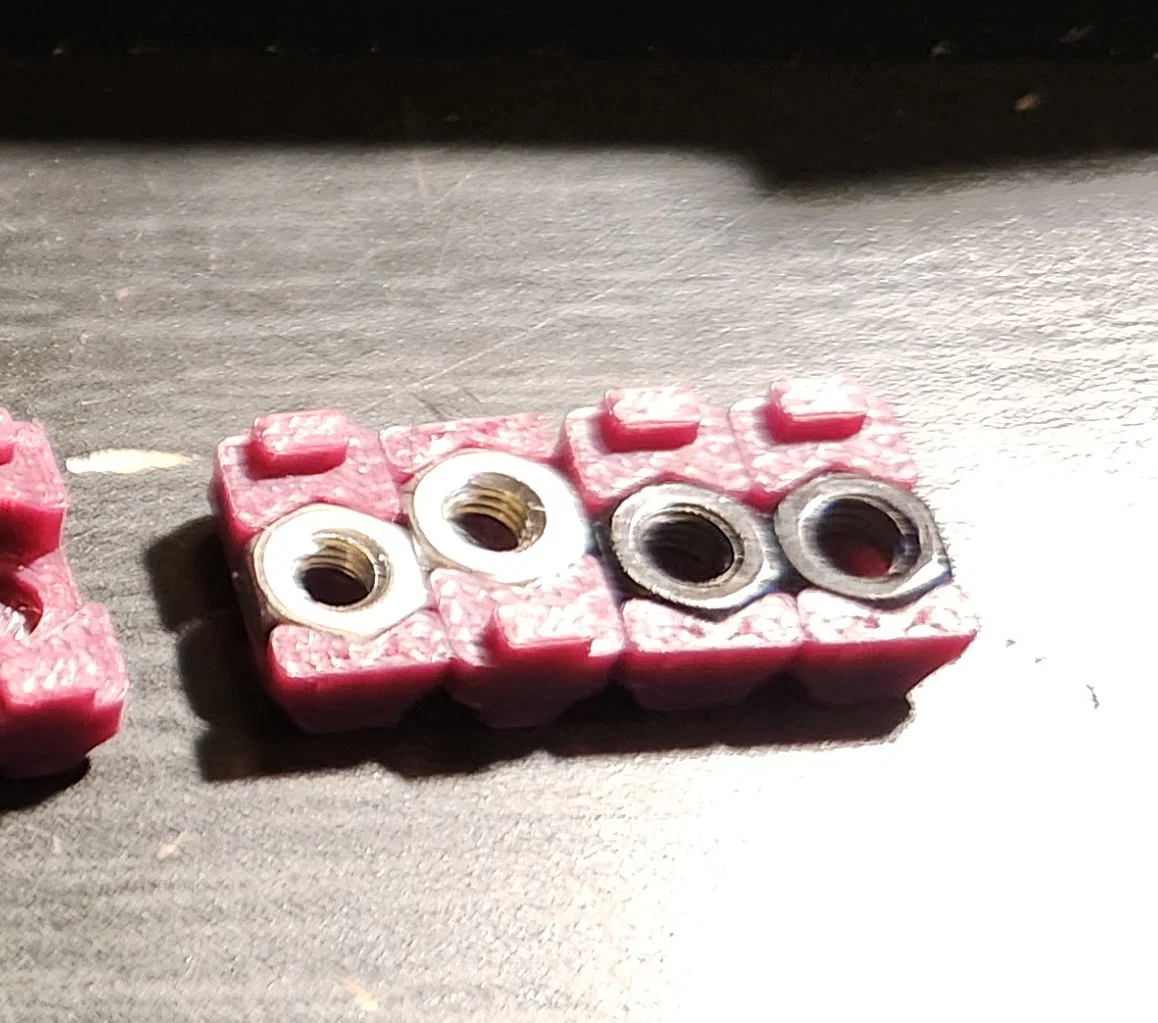

Mình đã chỉnh sửa bản mod No Drop Nuts gốc để việc lắp ráp Micron+ 180 dễ hơn nhiều. Phần retainer 10 mm chỉ có một gờ dẫn hướng và có thể tháo bỏ dễ dàng. Retainer vẫn giữ chặt đai ốc đúng vị trí ngay cả khi không có gờ dẫn hướng.
Bạn có thể ghép 2 cái lại với nhau và khoảng cách sẽ đúng chuẩn cho vị trí ốc của bearing và belt ở các góc gantry. Ngoài ra, vị trí đai ốc còn được làm lệch (offset), nên nếu đặt khác hướng nhau thì sẽ có 3 tùy chọn khoảng cách khác nhau.
