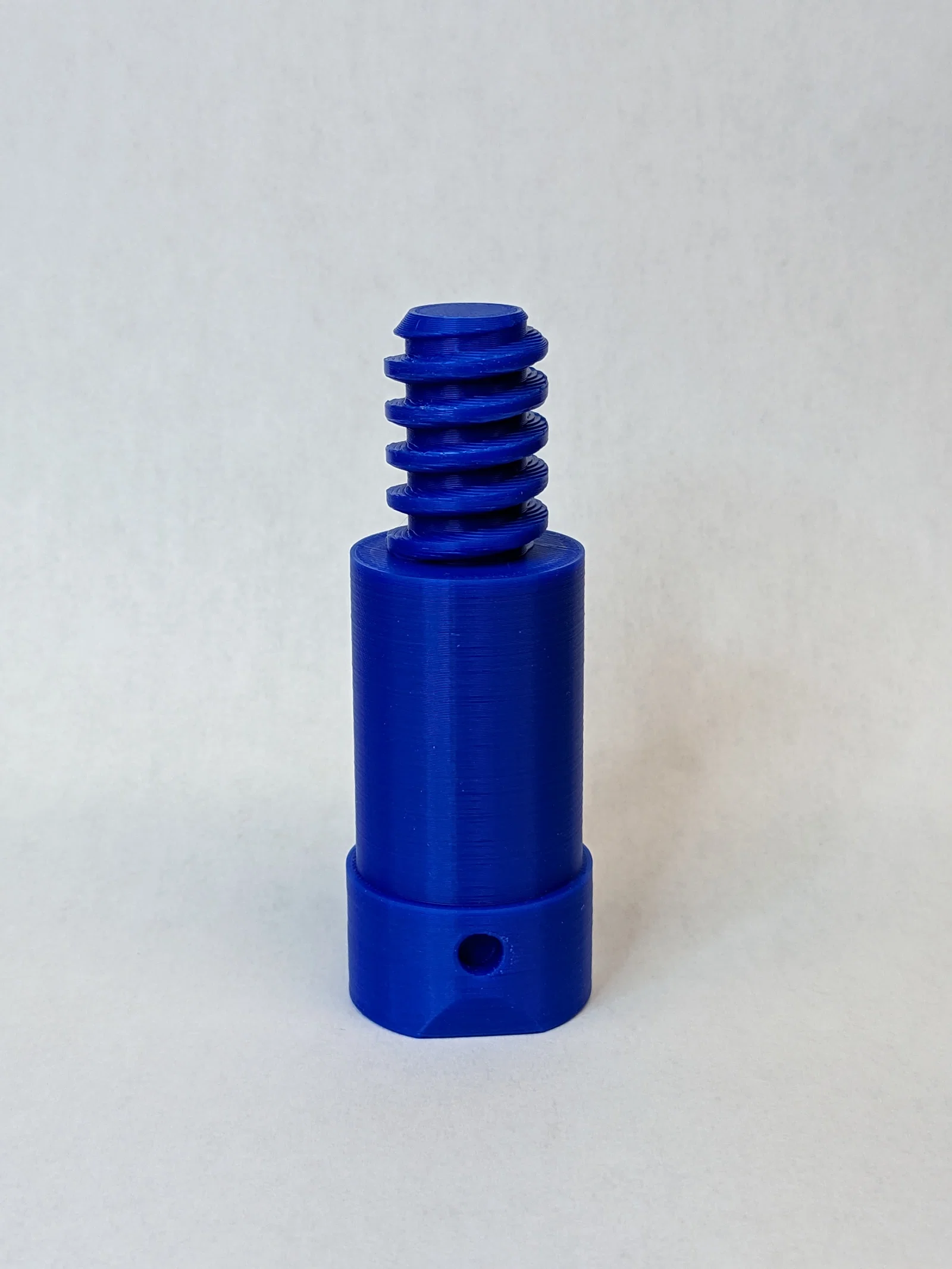

Adapter gắn cán lăn sơn Wooster Sherlock GT (ACME 3/4-5)

Wooster Sherlock GT Paint Pole Attachment Adapter

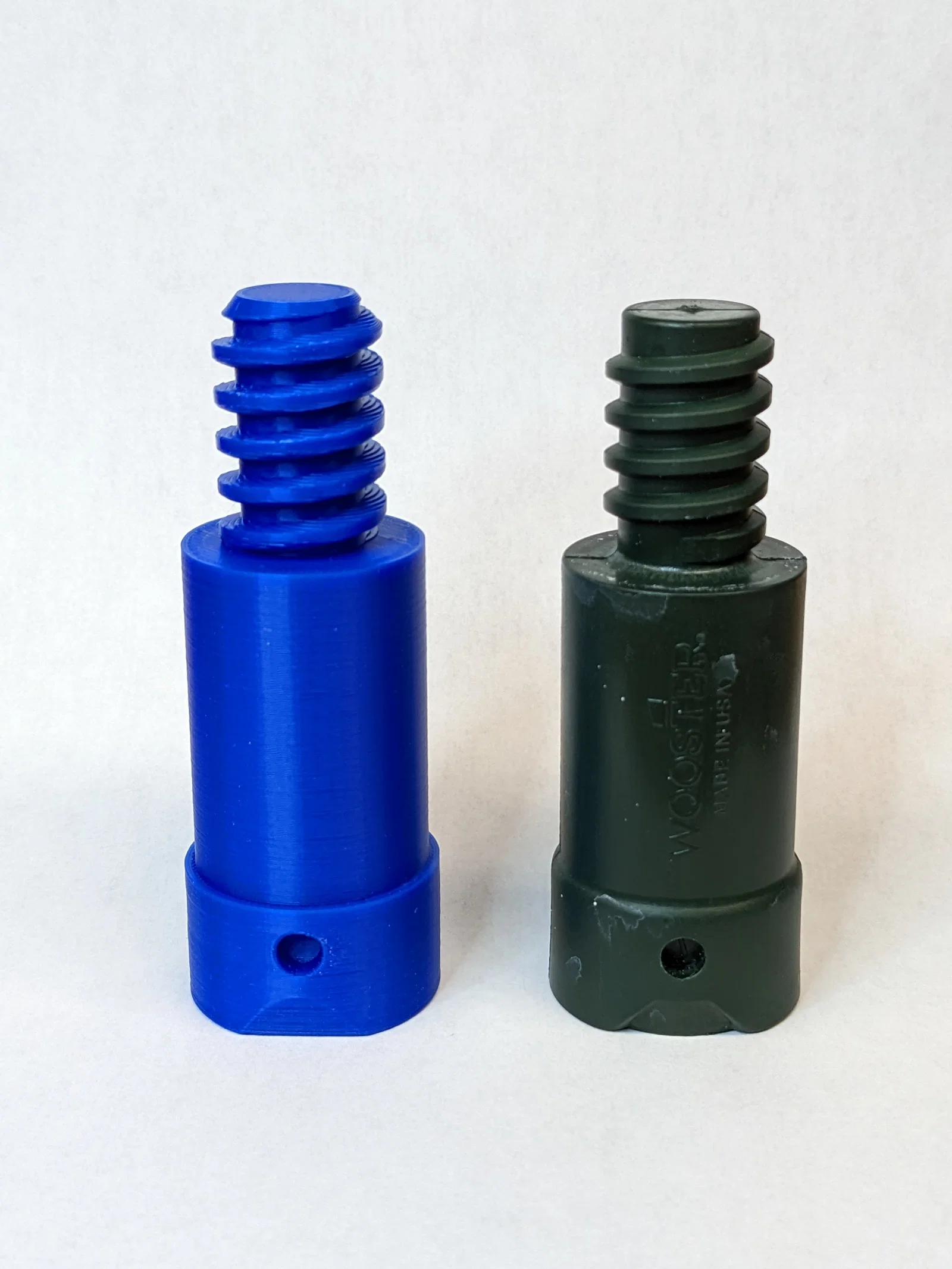

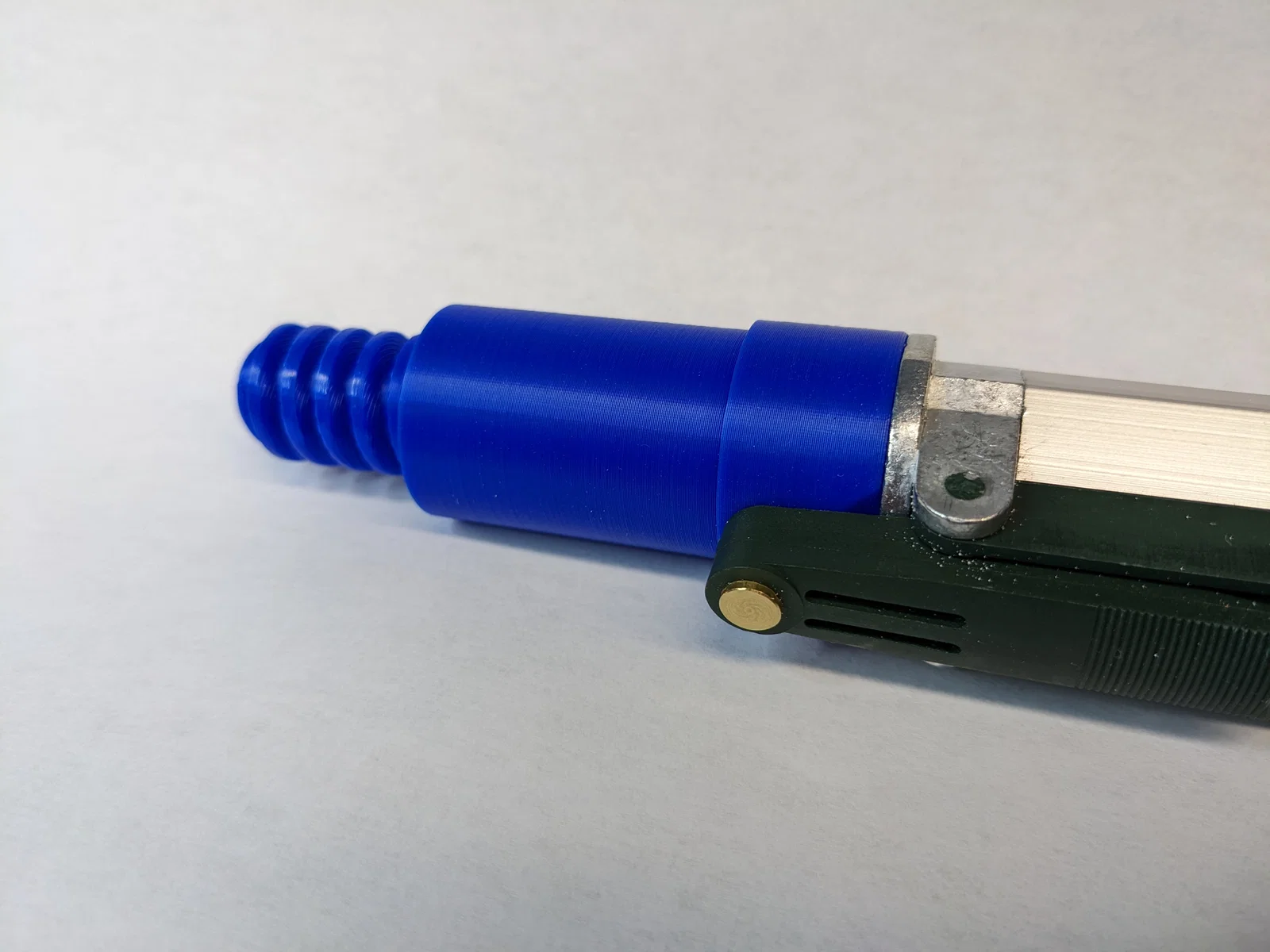

Adapter này mô phỏng thiết kế của adapter Sherlock zin, để bạn gắn được các dụng cụ dùng chuẩn ren cán lăn sơn (ACME 3/4 - 5) và tận dụng hệ quick release của Sherlock (Wooster).

In 3D:

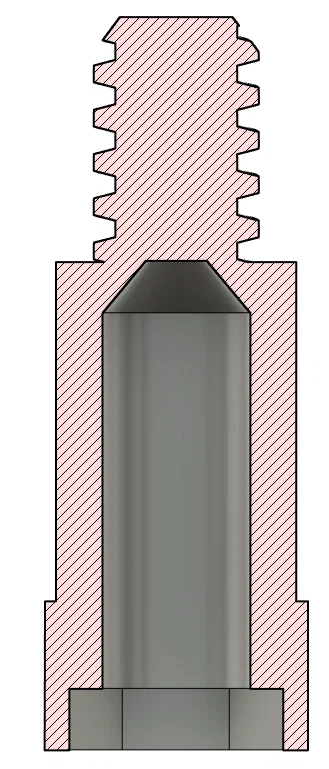

Mẫu này có thể in theo phương thẳng đứng mà không cần supports, nhưng sẽ hơi bị xệ (sagging) ở khu vực gần đáy: phần lục giác bao quanh vòng tròn phía trong. Mình đã thu hẹp thiết kế ở phần trên của ống trụ bên trong để khỏi cần supports tại đó.

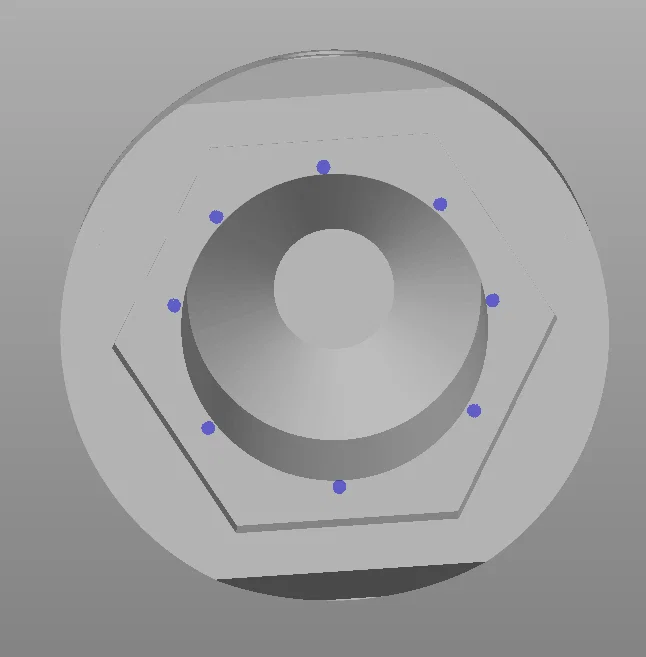

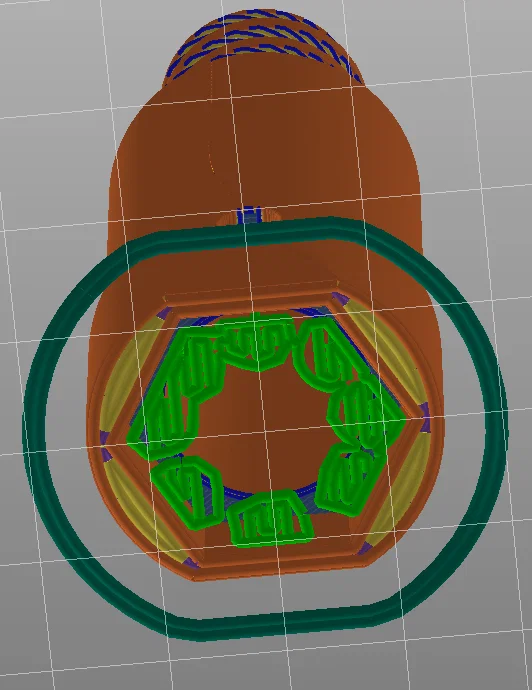

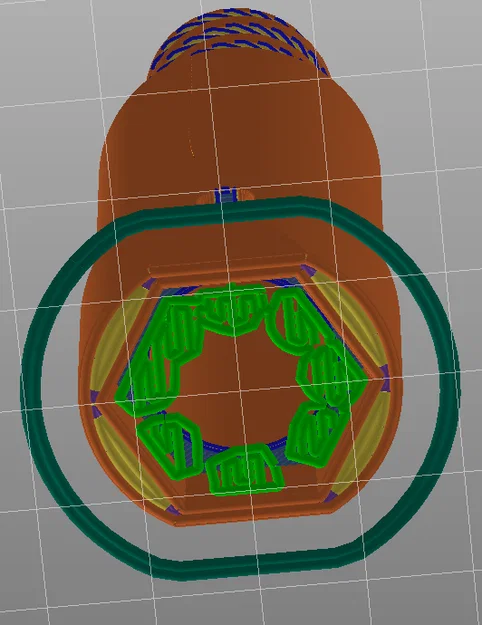

Cách tốt hơn là trong PrusaSlicer (2.6.0 beta1 tại thời điểm đăng) dùng paint on supports và chấm các điểm quanh phần đáy của lục giác để hỗ trợ chút xíu. Xem hình để dễ hình dung ý mình. Mình cũng chỉnh support 'style' sang "snug" và nó bung khỏi bed rất êm, không gặp vấn đề gì; đa số supports vẫn dính lại trên bed để cạo bỏ. Ren in ra rất chuẩn mà không cần supports trong PrusaSlicer 2.6.0 beta1 ở layer height 0.2mm với nozzle 0.4 trên máy Elegoo Neptune 2 của mình.

Lưu ý là nếu in theo phương thẳng đứng, bạn có rủi ro bản in bị gãy theo đường layer line. Nên tùy trường hợp có thể bạn sẽ muốn tăng infill. Và với những ứng dụng có lực tác động đáng kể, bạn cần in adapter theo phương ngang và dùng supports.

Ghi chú về ren: Mình đã cố gắng hết sức để khớp chuẩn ACME ¾ - 5 và ren ra khá ổn. Nhưng có một dụng cụ của mình vặn vào không “ngọt” hoàn toàn trong khi các món khác thì ok. Nên kết quả có thể sẽ khác nhau tùy đồ bạn đang dùng.

Mình có đính kèm file Fusion 360 và file STEP để mọi người remix thiết kế.
