Mô hình cơ cấu chuyển động tịnh tiến 3D (Mechanism with a sliding stage)

Mô hình cơ cấu chuyển động tịnh tiến (Mechanism with a sliding stage)

Chào các bạn đam mê in 3D, hôm nay mình xin giới thiệu đến các bạn một mô hình cơ cấu cơ khí rất thú vị và trực quan. Đây là bộ cơ cấu chuyển động tịnh tiến (sliding stage mechanism), một ví dụ điển hình cho việc ứng dụng cam tròn để tạo ra chuyển động qua lại. Nếu bạn đang tìm kiếm một mô hình để học hỏi về kỹ thuật hoặc đơn giản là muốn làm một món đồ chơi giải trí trên bàn làm việc, thì đây chính là lựa chọn tuyệt vời.

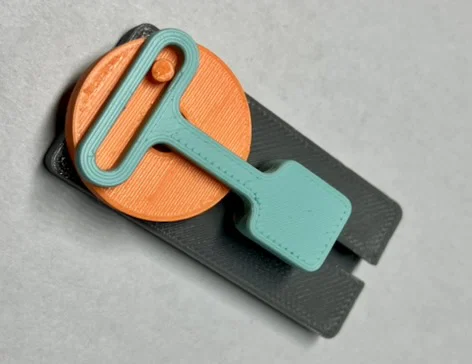

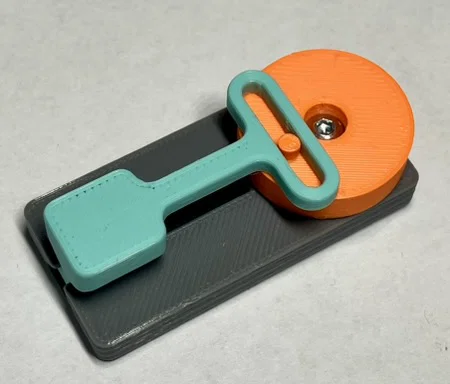

Cấu tạo của mô hình bao gồm một đế trượt cố định, một đĩa cam xoay màu cam và thanh truyền dẫn chuyển động màu xanh. Khi bạn xoay đĩa cam, chốt lệch tâm trên đĩa sẽ đẩy thanh trượt di chuyển tới lui một cách nhịp nhàng. Cơ cấu này giúp người xem dễ dàng hình dung cách biến chuyển động quay tròn thành chuyển động tịnh tiến, một nguyên lý căn bản nhưng cực kỳ quan trọng trong ngành chế tạo máy.

Sản phẩm này không chỉ mang tính giáo dục cao mà còn giúp bạn hiểu sâu hơn về độ hở (tolerance) khi thiết kế lắp ghép các chi tiết 3D. Bạn có thể sử dụng nó để giải thích cho con trẻ về cách máy móc vận hành hoặc đơn giản là để làm vật trang trí độc đáo. Mô hình này rất nhỏ gọn, tinh tế và đòi hỏi sự chính xác nhất định khi lắp ráp để đảm bảo chuyển động mượt mà.

Các thông tin cần lưu ý khi in và lắp ráp:

• Vật liệu: Khuyên dùng nhựa PLA để có độ cứng tốt và ít bị co ngót, giúp các khớp trượt hoạt động trơn tru.
• Linh kiện cần thiết: Bạn sẽ cần chuẩn bị thêm 1 con ốc M3-8mm để cố định đĩa xoay vào đế trượt.
• Thiết lập in: Nên sử dụng chiều cao lớp in (layer height) từ 0.16mm đến 0.2mm để các chi tiết có độ mịn cao nhất, tránh ma sát thừa.
• Lắp ráp: Hãy đảm bảo các bề mặt tiếp xúc được làm sạch phần nhựa thừa (support) để thanh trượt không bị kẹt khi vận hành.
• Tinh chỉnh: Nếu thấy chuyển động bị nặng, bạn có thể chà nhám nhẹ các bề mặt tiếp xúc hoặc bôi một chút dầu mỡ chuyên dụng để giảm ma sát.

Đây là một dự án nhỏ nhưng rất đáng thử sức. Với thiết kế tối giản, việc in và lắp đặt chỉ tốn của bạn chưa đầy một giờ đồng hồ nhưng giá trị học tập mà nó mang lại là rất lớn. Hãy cùng bắt tay vào in ngay nhé!
