Móc Trượt Gài Cho Kệ Lưu Trữ Hạng Nặng - Gladiator, Husky, v.v.

Móc treo gắn trên kệ garage

Chào mọi người!

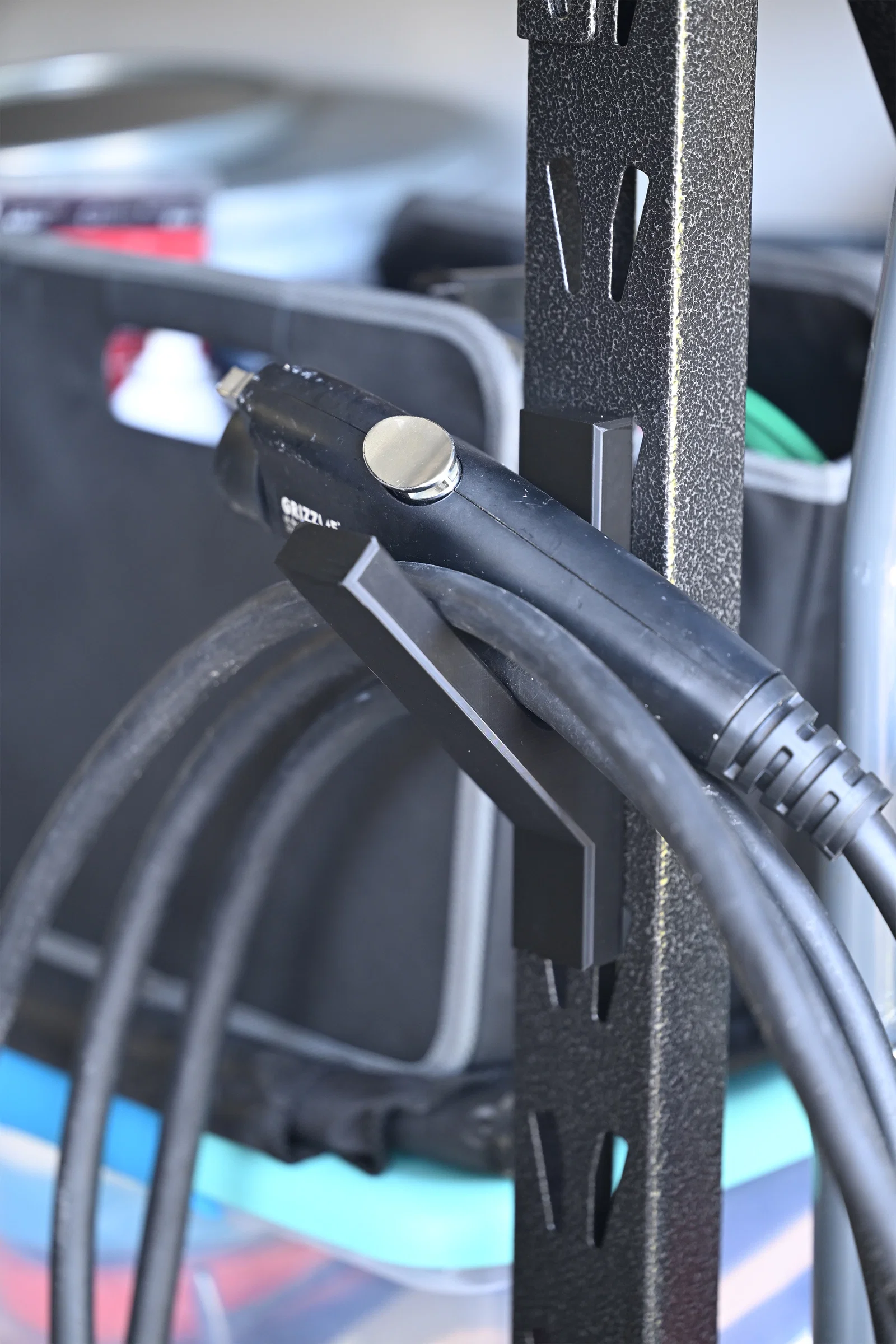

Đây là lần đầu tụi mình đăng một bản make. Tụi mình cần một cái móc có thể treo được cục sạc điện hạng nặng trên kệ lưu trữ Gladiator.

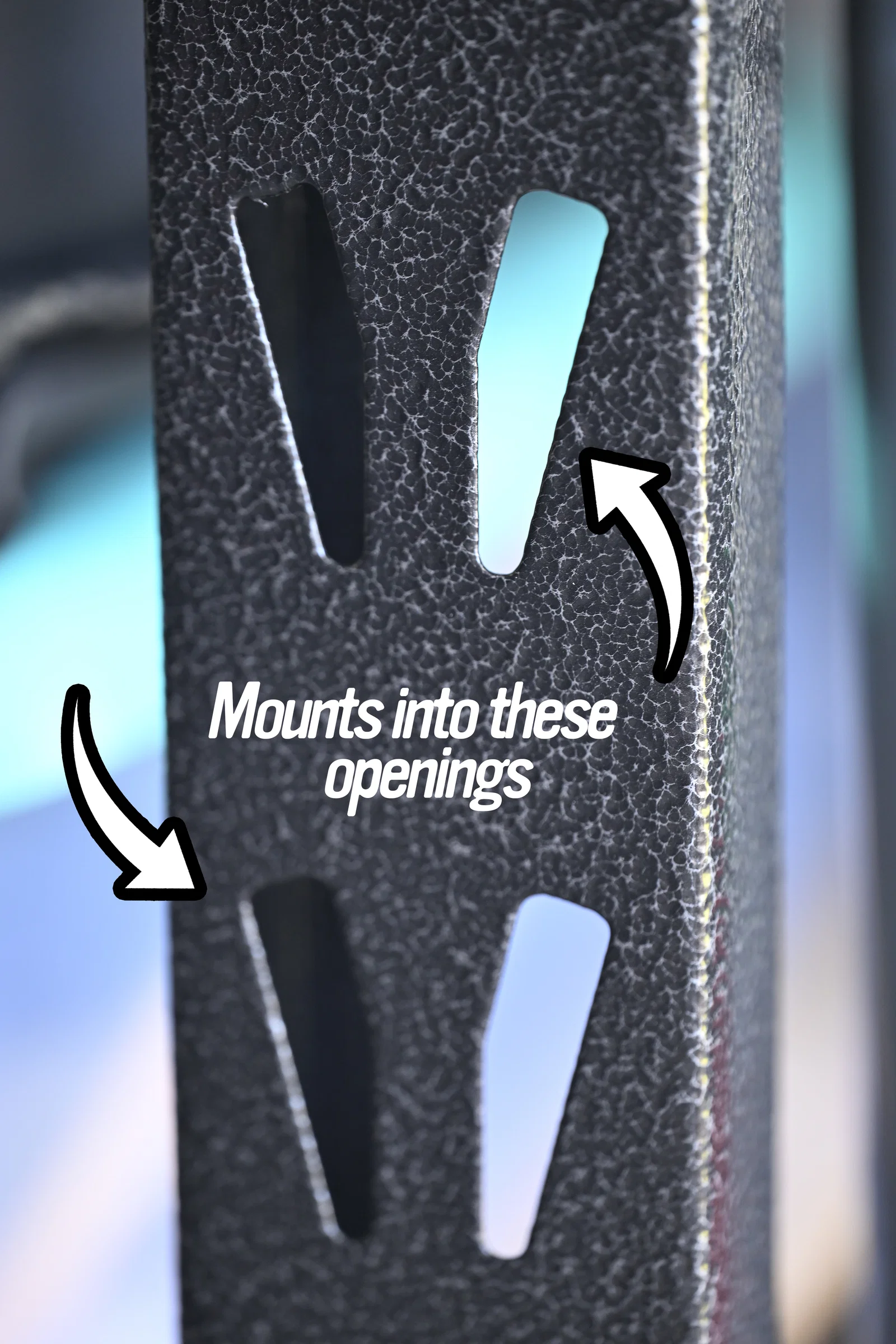

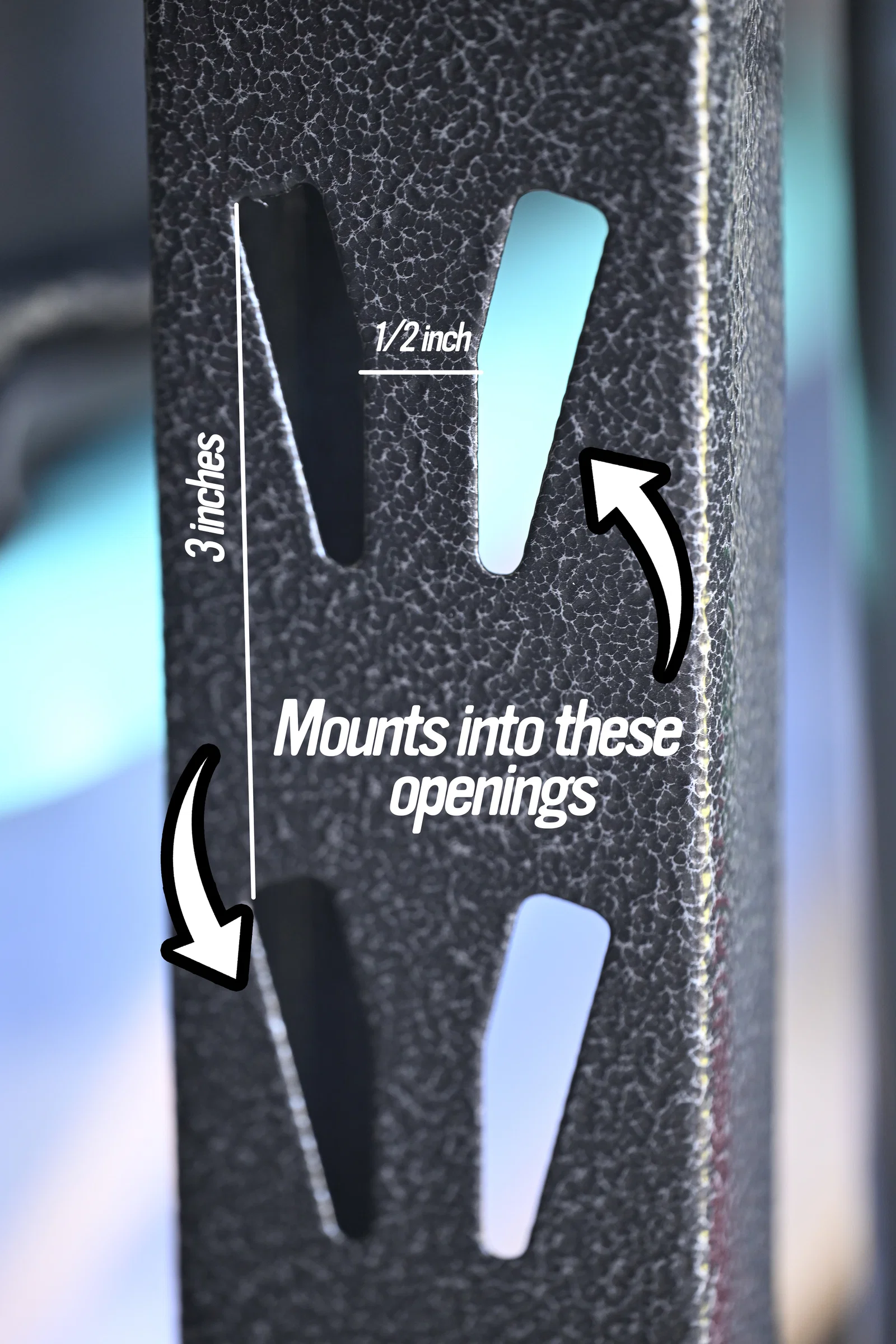

Nhắc nhẹ về kiểu khe lỗ của tấm kệ: Có thể sẽ hợp với các tấm panel kệ hãng Husky và vài loại khác nữa, nhưng mình chưa test. Bạn có thể đo lỗ trên panel để kiểm tra trước. Khoảng cách giữa các lỗ theo chiều dọc (từ mép trên của khe này tới mép trên của khe kia) phải đúng 3 inch. Khoảng cách theo chiều ngang giữa một cặp khe là đúng ½ inch (chỉ tính phần kim loại nằm giữa hai lỗ, không tính từ mép trái sang mép trái hay mép phải sang mép phải). Mình đã đánh dấu các kích thước này trong hình khe lỗ kệ Gladiator để bạn đối chiếu.

Cách gắn lên kệ lưu trữ trong garage (kệ của tụi mình là Gladiator):

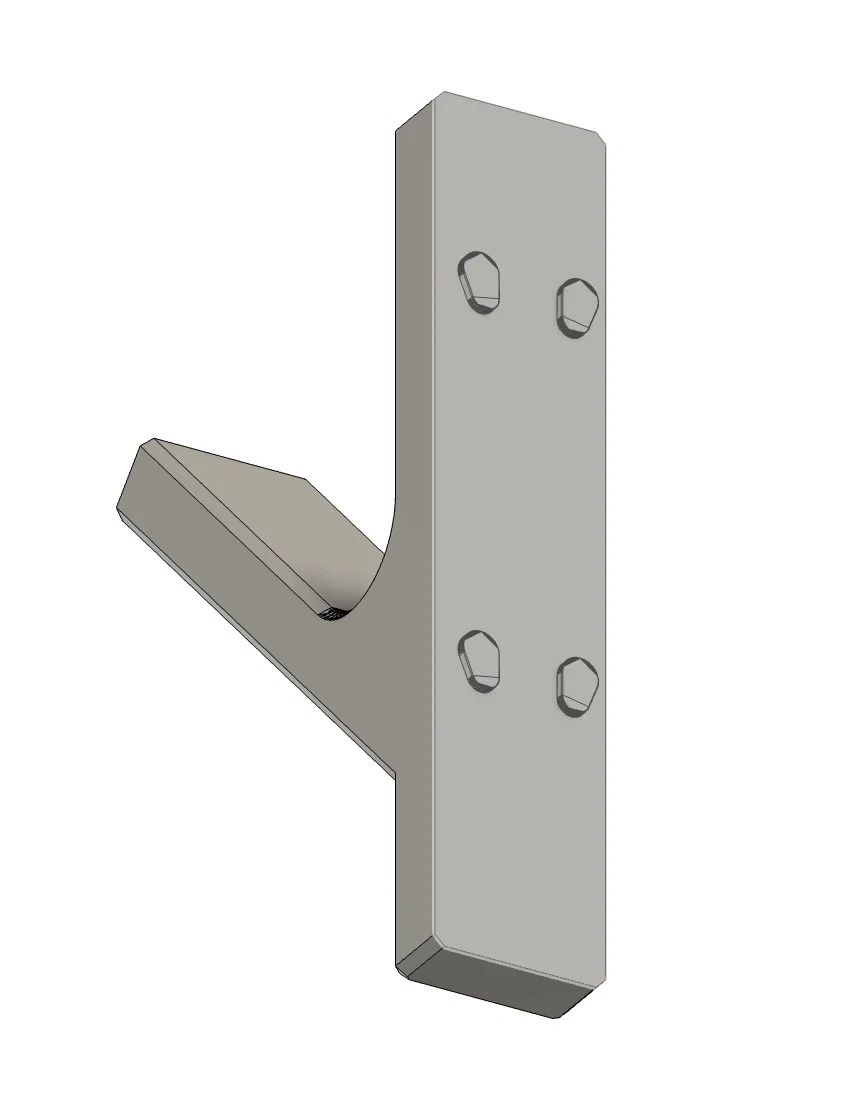

1. Ép phần ngàm/mặt gắn vào các khe trên tấm hông của kệ, bạn sẽ cảm giác nó “cạch” vào lỗ.

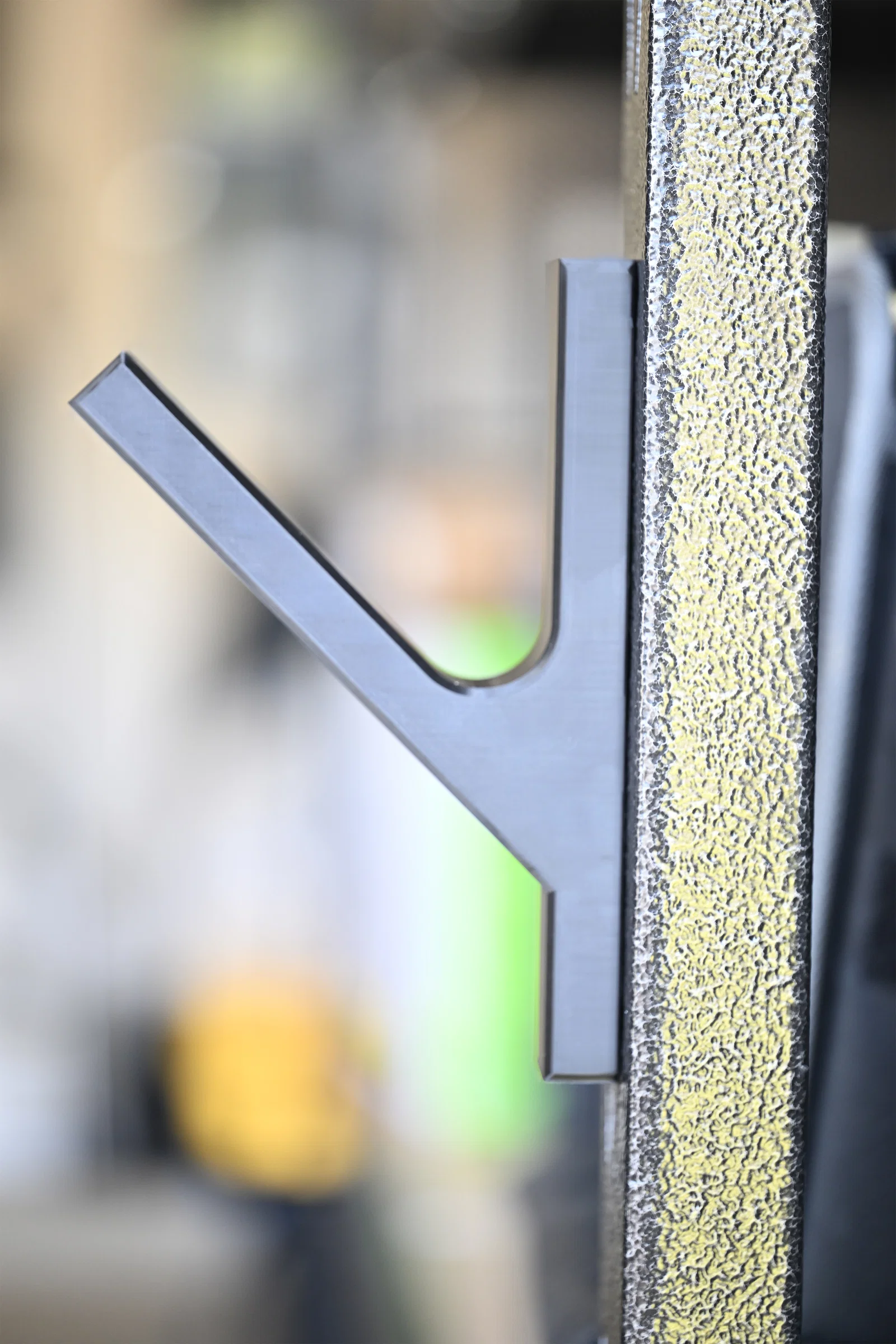

2. Trượt xuống, nó sẽ khóa chặt vào vị trí.

Bạn cũng có thể trượt ngược lên để tháo/di chuyển bất cứ lúc nào mà không làm hư kệ hay móc. Thiết kế này không cần vít hay phụ kiện gì thêm vẫn dùng được.

Filament:

Mình dùng PLA+ vì in nhanh và chắc, với lại garage nhà bạn thường nối với trong nhà nên sẽ không bao giờ đạt tới mức nhiệt làm PLA+ bị cong vênh. Tuy vậy, mẫu này cũng in rất ổn bằng PETG hoặc filled nylon. Khi in bằng hai loại đó cũng không bị warp vì chỉ có một phần rất nhỏ chạm build plate, giúp tránh ảnh hưởng từ nhiệt trên mặt bàn in (đây là thứ thường gây warp với filled nylon, cho bạn nào quan tâm).

Print Settings:

• In theo thiết lập stock của Bambu cho “eSun PLA+.”
• Nozzle 0.4mm
• Layer height 0.2mm
• Tối thiểu 4, 6 walls để tăng độ bền
• Infill 15–25% (mình thấy 15% là ổn, nhưng còn tùy bạn cần treo nặng cỡ nào)
• In dựng đứng, bật auto tree supports “support critical regions only” & "on build plate only" (xem hình để biết support nên trông như thế nào)
• Và dùng brim tự động
  • Mình có hình minh họa preview support/mẫu in nên trông như thế nào

Nếu bạn có câu hỏi hay cần hỗ trợ gì cứ nhắn. Hy vọng mẫu này giúp được bạn giống như đã giúp tụi mình!
