Ngàm kim loại gắn Bass Shaker BST-1 cho nhôm định hình / SimRacing

Ghé qua server Discord nếu bạn muốn bàn luận về mẫu này, hoặc mấy món sim racing DIY khác
https://discord.gg/aK2JKpwT4m

\================

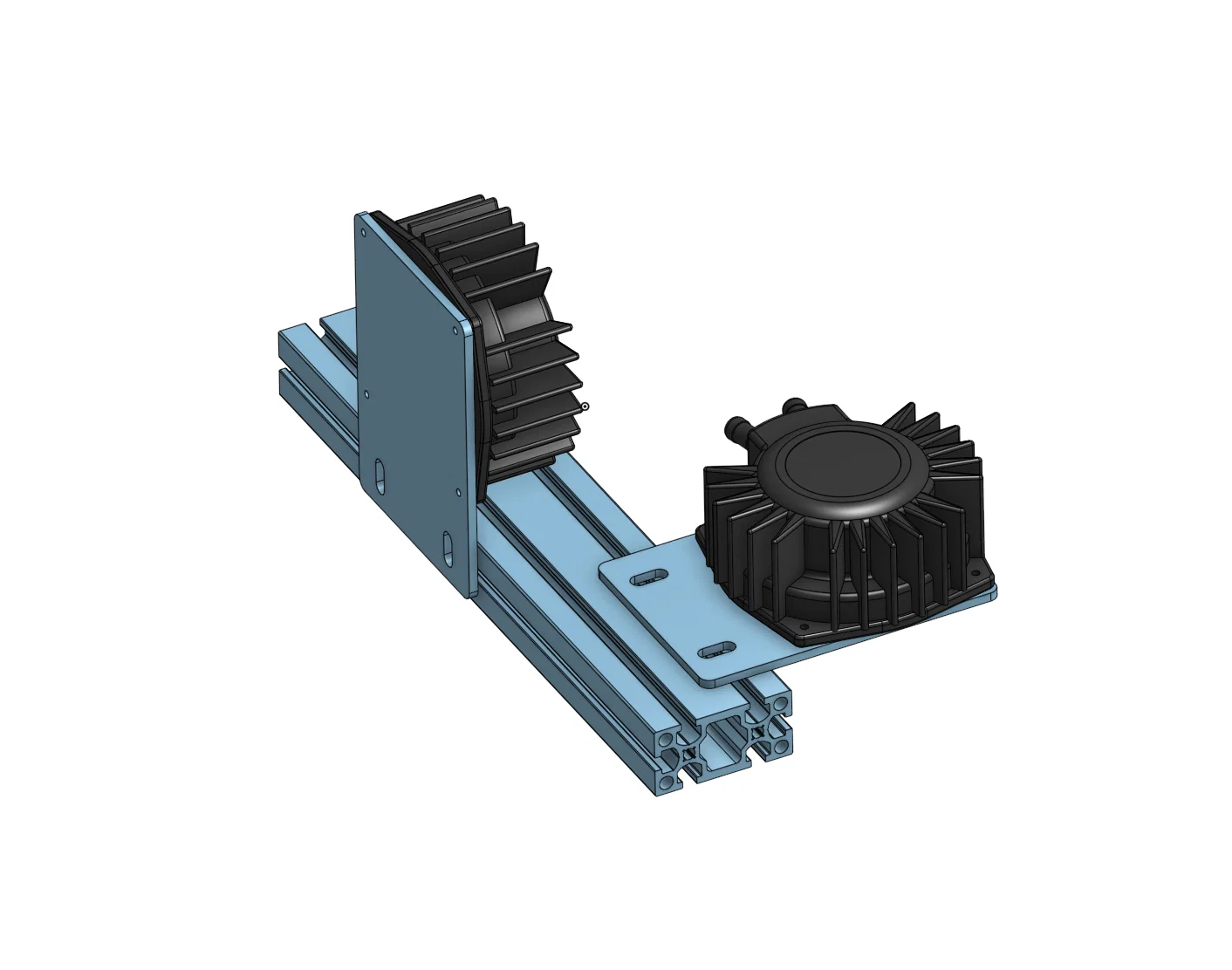

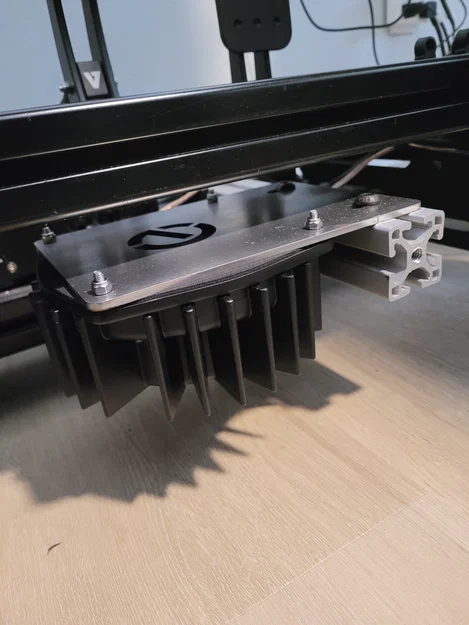

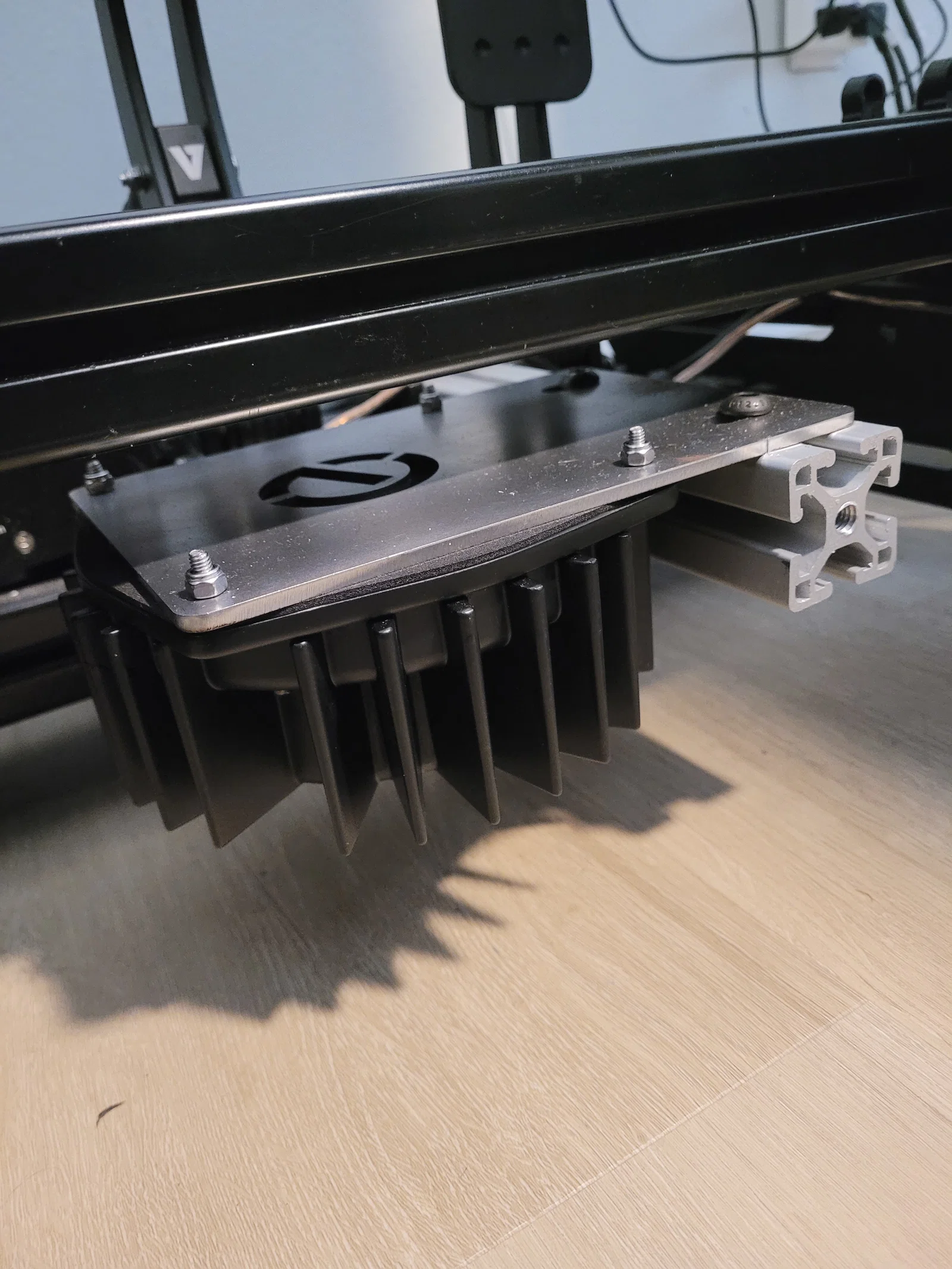

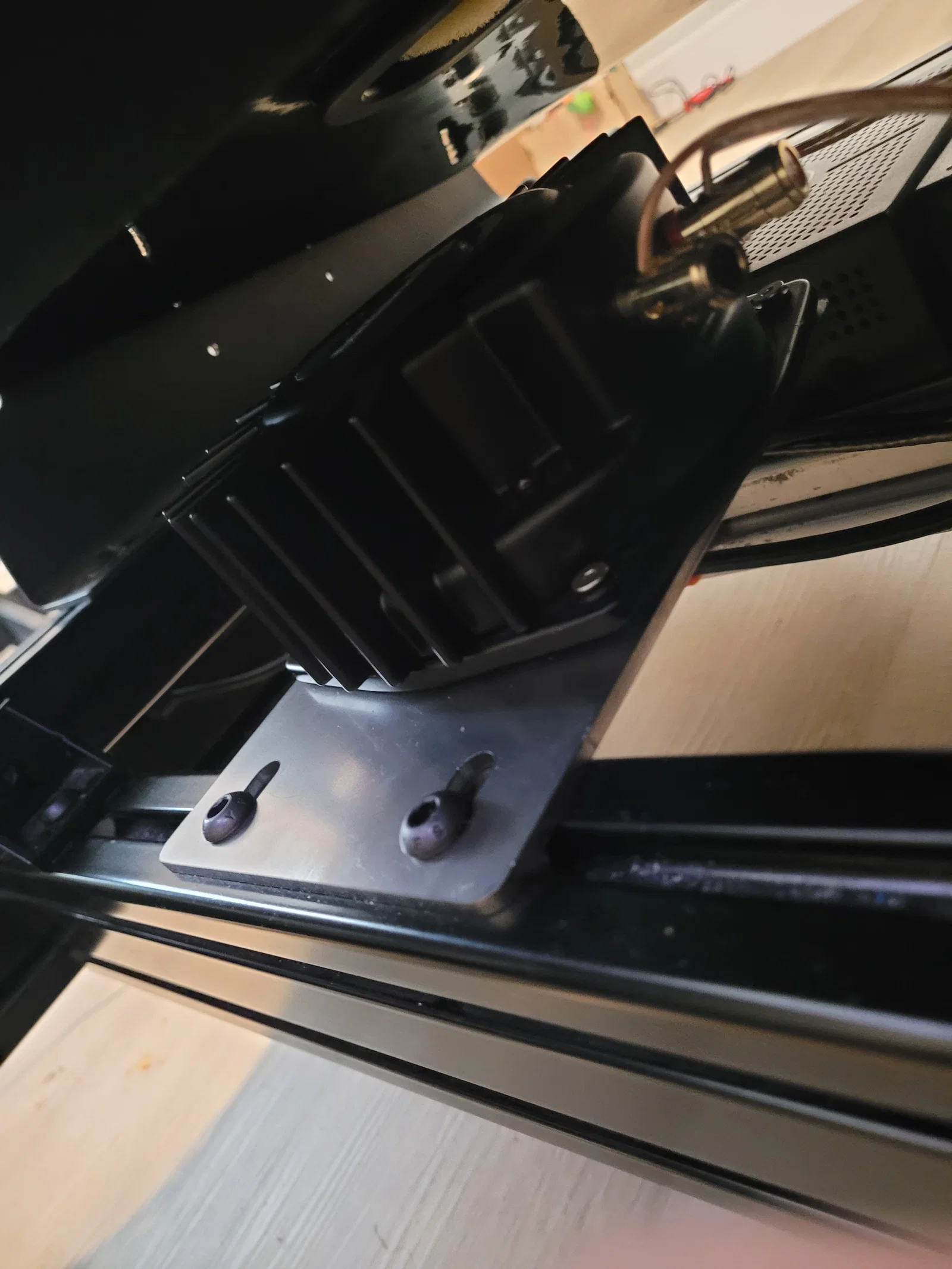

Đây là một cái metal mount để bắt thẳng con Dayton BST-1 Bass shakers lên khung Aluminum Profile loại 20XX (20mm, hay gọi là 8020 nhưng thực ra không đúng) và 15XX (1.5").

Mấy cái này chạy ngon hơn loại 3D printed gắn trực tiếp lên profile vì nó tạo đòn bẩy, kiểu như “nhân” rung lên. Mình biết là hiệu quả hơn vì mình đã thử cả hai kiểu rồi.

Trong đây bạn sẽ thấy 2 phiên bản bản vẽ DXF: 1 cái có logo của mình, 1 cái không có (để bạn giảm chi phí gia công – mình cũng tâm lý lắm).

Bạn upload hoặc gửi một trong các file này cho đơn vị gia công kim loại (kiểu sendcutsend, v.v.) để họ cắt ra bằng kim loại. Mình dùng MILD STEEL dày 3.4mm (.135"). Nếu bạn định dùng Aluminum thì chắc bạn nên chọn cỡ 10mm (mình không chắc, nhưng chắc chắn nên dày hơn 5mm).

Bạn sẽ cần một cây M4 Tap hoặc khoan lại lỗ cho rộng để dùng vít M4 dài hơn kèm Nylock nuts

Chọn 1 trong 2 phương án sau:

4x M4x12 nếu ta-rô ren lỗ (tapping) HOẶC
4x M4x18 + nylocks nuts (nếu bạn khoan lỗ thay vì ta-rô ren)

• 2x M8 cho rig của bạn
  2x T Nuts đúng chuẩn profile bạn đang dùng

-----------
