Swap Pi – Case in 3D cho Raspberry Pi 5 (3D Print case)

Tóm tắt

Swap Pi được thiết kế riêng cho Raspberry Pi 5 và không tương thích với các mẫu khác.

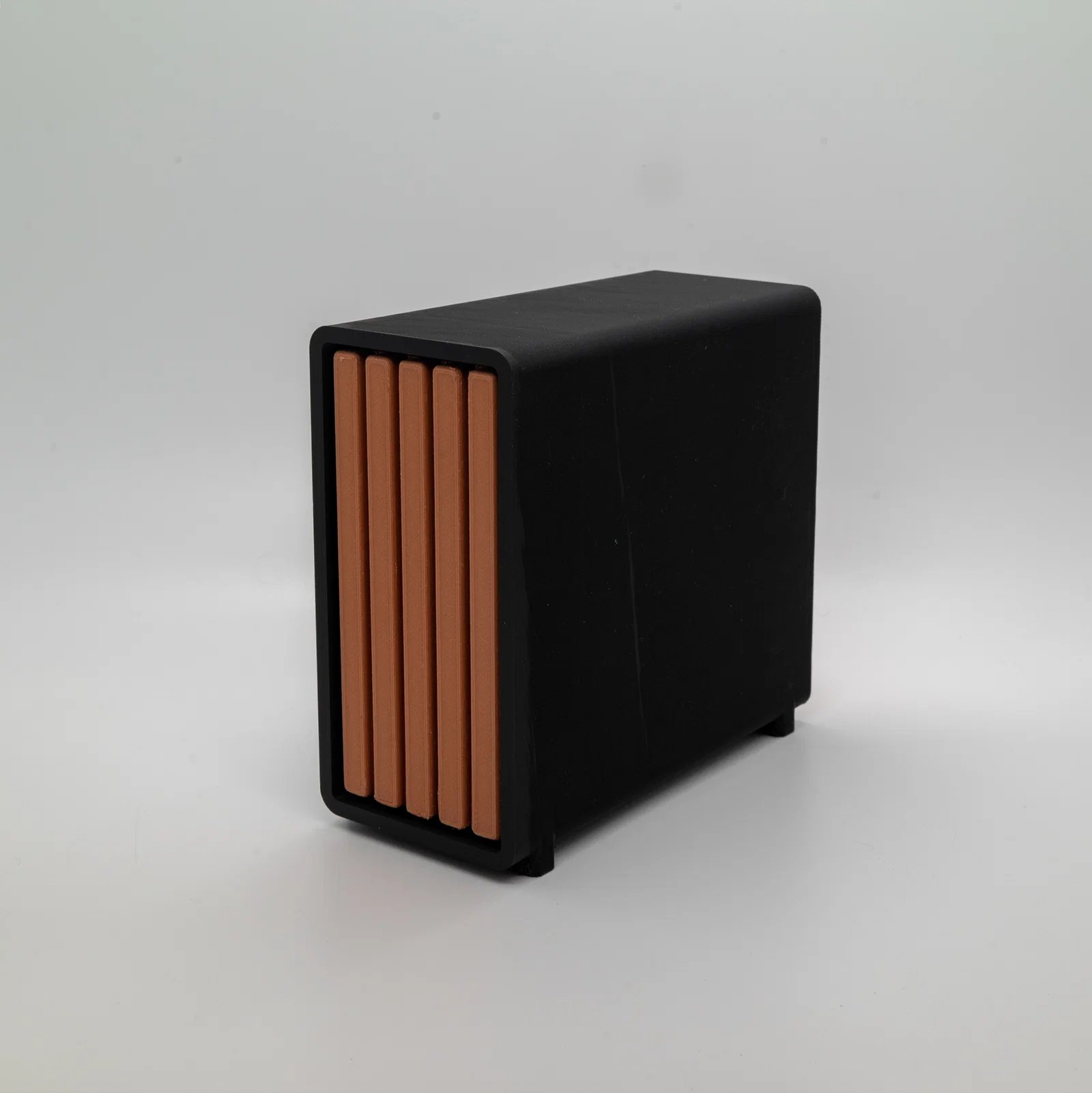

Phong cách thiết kế của case này lấy cảm hứng từ North Pi của Fractal Design, nhưng kết cấu bên trong thì hoàn toàn khác.

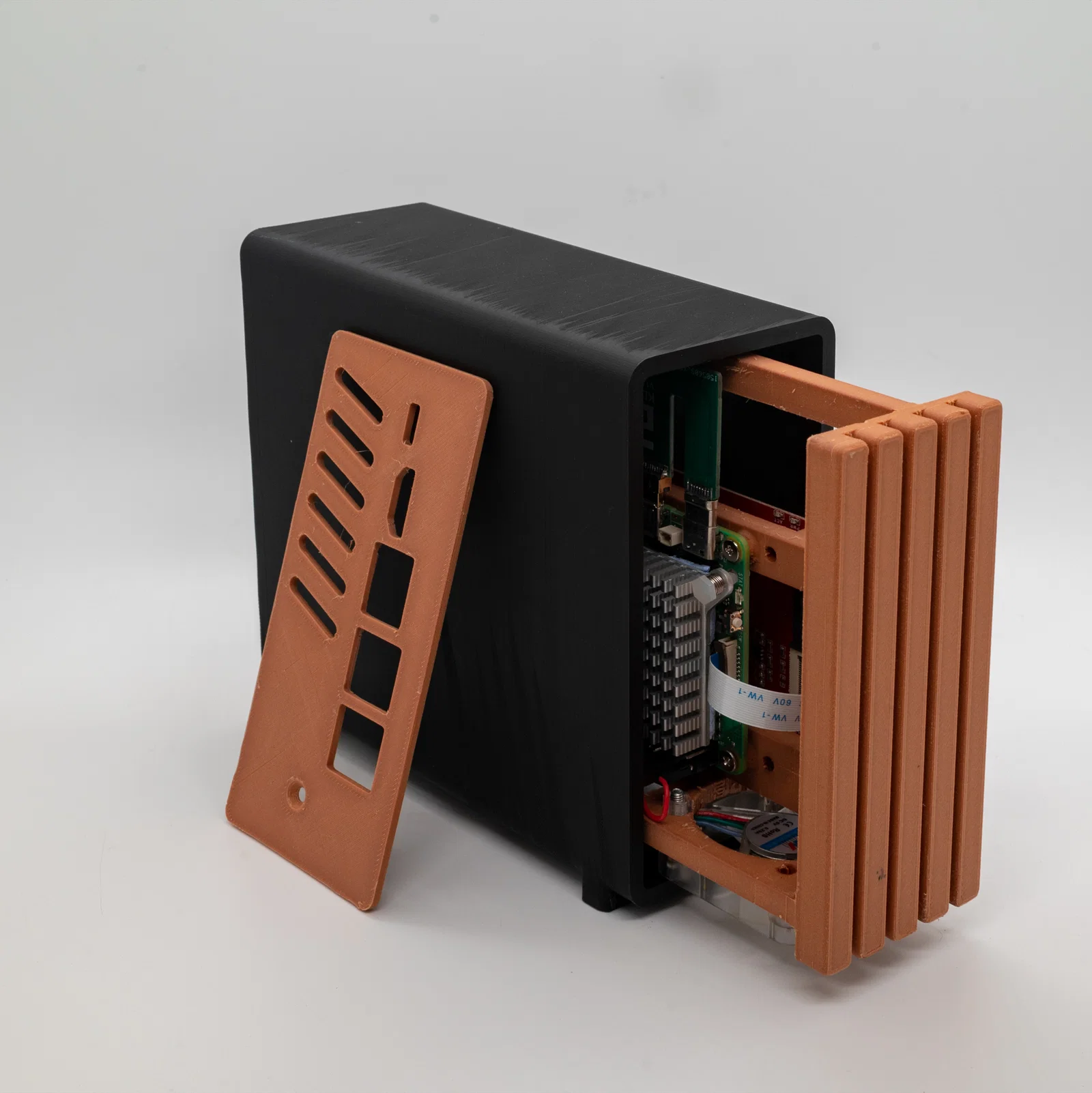

Toàn bộ case dùng thiết kế kéo trượt (pull-out), nên tháo lắp nhanh và tiện.

Video quy trình sản xuất

Phần điện (Electronic)

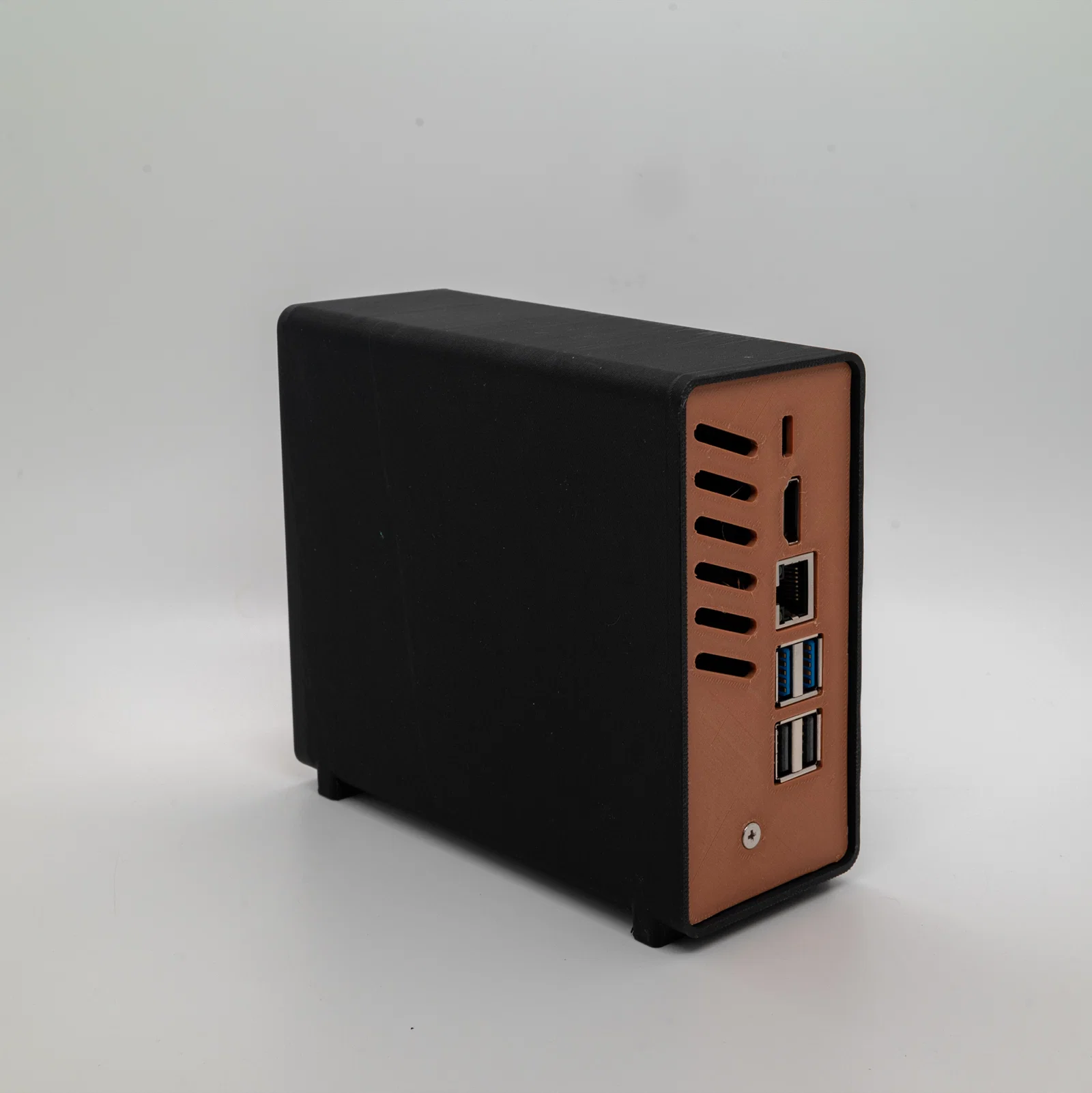

Cổng Rear IO

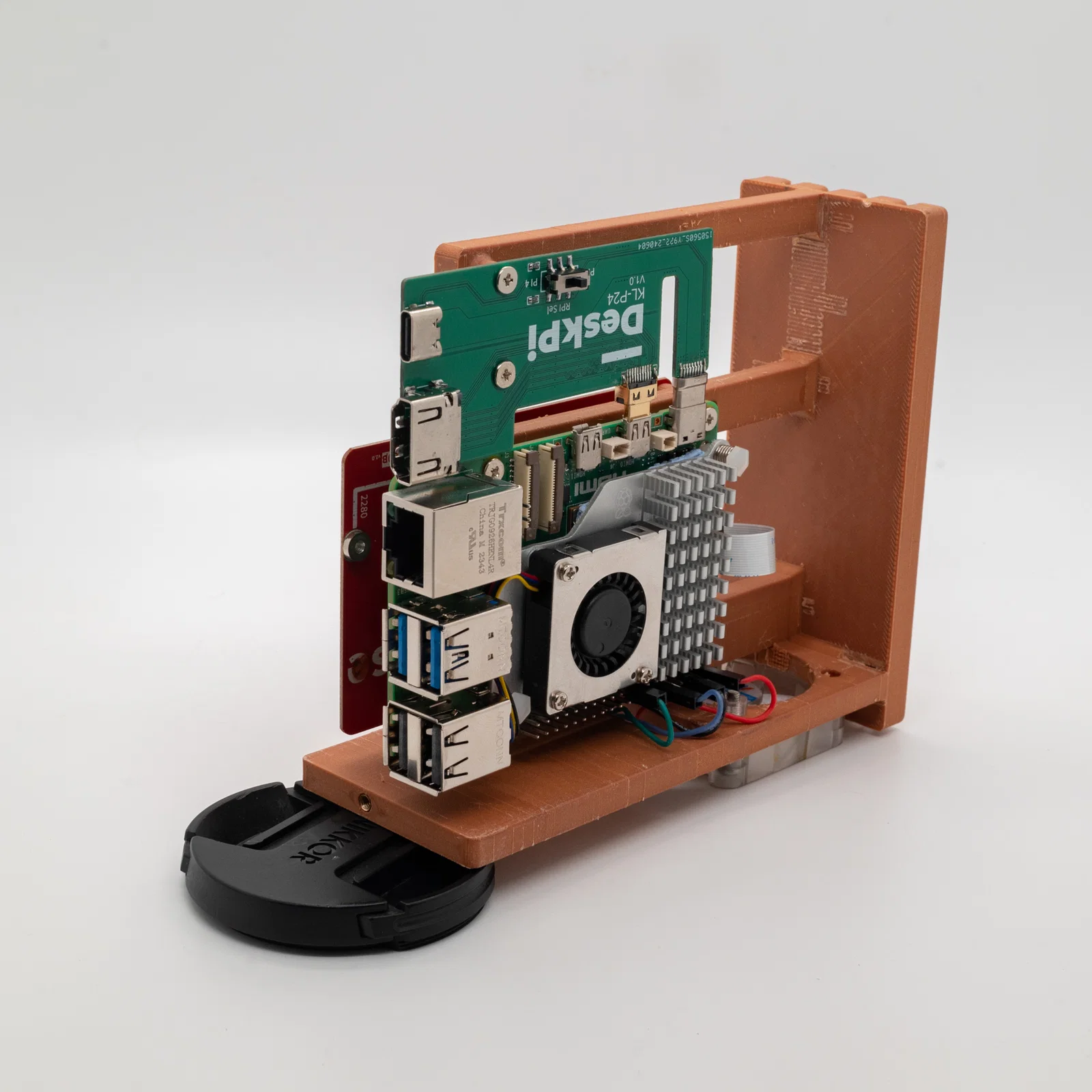

Dùng GeeekPi Micro HDMI to HDMI Adapter Board for Raspberry Pi 5 để đưa các cổng USB và micro HDMI của Pi 5 ra phía sau.

Mở rộng NVMe

Ở mặt còn lại, bạn có thể gắn một NVMe expansion board.

Board NVMe màu đỏ NVPI5-2280B từ PCBWay đi kèm sẵn cáp và có thể dùng trực tiếp. Có vẻ đây là expansion board chuẩn 2280 duy nhất có chiều dài cáp vừa đủ.

Nó cũng hỗ trợ một số NVMe expansion board khác, nhưng có thể cần mua cáp dài hơn riêng, hoặc bạn phải chỉnh sửa nguồn cấp cho fan.

Danh sách tương thích NVMe boards

[Đã test] [Chạy hoàn hảo] NVPI5-2280B Pi5 NVMe Base board

[Đã test] [Chạy hoàn hảo] GeeekPi N10 Tiny PCIe M.2 Key-M NVMe SSD PCIe Peripheral Board

[Đã test] [Cần chỉnh nguồn FAN hoặc lắp phía dưới với cáp dài hơn] GeeekPi N05 M.2 NVMe to PCIe Adapter for Raspberry Pi 5

[Đã test] [Chỉ lắp phía dưới với cáp dài hơn, cần mod board] GeeekPi N04 M.2 NVMe to PCIe Adapter for Raspberry Pi 5

[Đã test] [Cần cáp dài hơn] GeeekPi N07 PCIe M.2 M-key NVMe SSD PCIe Peripheral Bottom Board for Raspberry Pi 5

[Chưa test] [Có vẻ chỉ lắp phía dưới với cáp dài hơn] Geekworm X1001 PCIe to M.2 HAT KEY-M NVMe SSD PIP PCIe Peripheral Board

[Chưa test] [Có vẻ chỉ lắp phía dưới với cáp dài hơn] Geekworm X1002 PCIe to M.2 HAT NVMe SSD PIP PCIe Peripheral Bottom Board

[Chưa test] [Có vẻ không dùng được, cao quá] Geekworm X1004 PCIe to Dual M.2 HAT NVMe 2280 SSD PCIe Peripheral Board

[Chưa test] [Có vẻ cần cáp dài hơn] NVMe Base for Raspberry Pi 5 M.2 HAT PCIe Extension Board

[Chưa test] [Có vẻ chỉ lắp phía dưới với cáp dài hơn] Pineboards HatDrive! Top (NVMe 2230, 2242 GEN 3) for Raspberry Pi 5

[Chưa test] [Có vẻ chỉ lắp phía dưới với cáp dài hơn] Pineboards HatDrive! Bottom (NVMe 2230, 2242, 2280 GEN 3) for Raspberry Pi 5

[Đã test] [Chỉ lắp phía dưới với cáp dài hơn] Official Pi PCIe to M.2 HAT for Raspberry Pi 5

* Nhiều link thiết bị trên trang này là Amazon affiliate links. Nếu bạn không muốn dùng các link đó, cứ copy tên thiết bị và tự tìm mua ở bất kỳ cửa hàng điện tử lớn nào.

PWM WS2812 RGB 4010 FAN

Mình đặt một chiếc 4010 PI PWM RGB FAN khá hay ở đáy case.

Quạt 4 dây này khác với các loại quạt 4 dây khác: 4 tín hiệu của nó gồm 5V power, ground, pwm, data. Không có dây đo tốc độ; thay vào đó có dây data để điều khiển ws2812 bên trong quạt.

Bạn có thể điều khiển trực tiếp bằng GPIO của Raspberry Pi để đồng bộ tốc độ quạt và màu RGB theo nhiệt độ CPU.

Nhìn “đã” lắm.

Quạt này cần code phần mềm thì mới chạy được, bạn có thể vào github của mình để tải!

Link github của Rex.Tang: https://github.com/tltangliang/PI5-Hardware-PWM

Heat Set Insert

Tất cả ốc đều được cố định bằng heat-set nuts, vui lòng dùng M2.5*5*4.

Link dự án

Phần vỏ và phần mềm có thể sẽ được cập nhật liên tục, mời bạn theo dõi project trên github:

https://github.com/tltangliang/Swap-Pi-Raspberry-Pi-5-case

Lưu ý

Video và bản vẽ đi kèm được ghi hình dựa trên bản vẽ phiên bản 1, nên có thể sẽ hơi khác so với tài liệu trong project. Điều này không ảnh hưởng tới việc sử dụng. Nếu có vấn đề gì bạn có thể liên hệ mình: [email protected]
