Unifi U7/U6E (Enterprise) Skadis Horizontal Mount V2

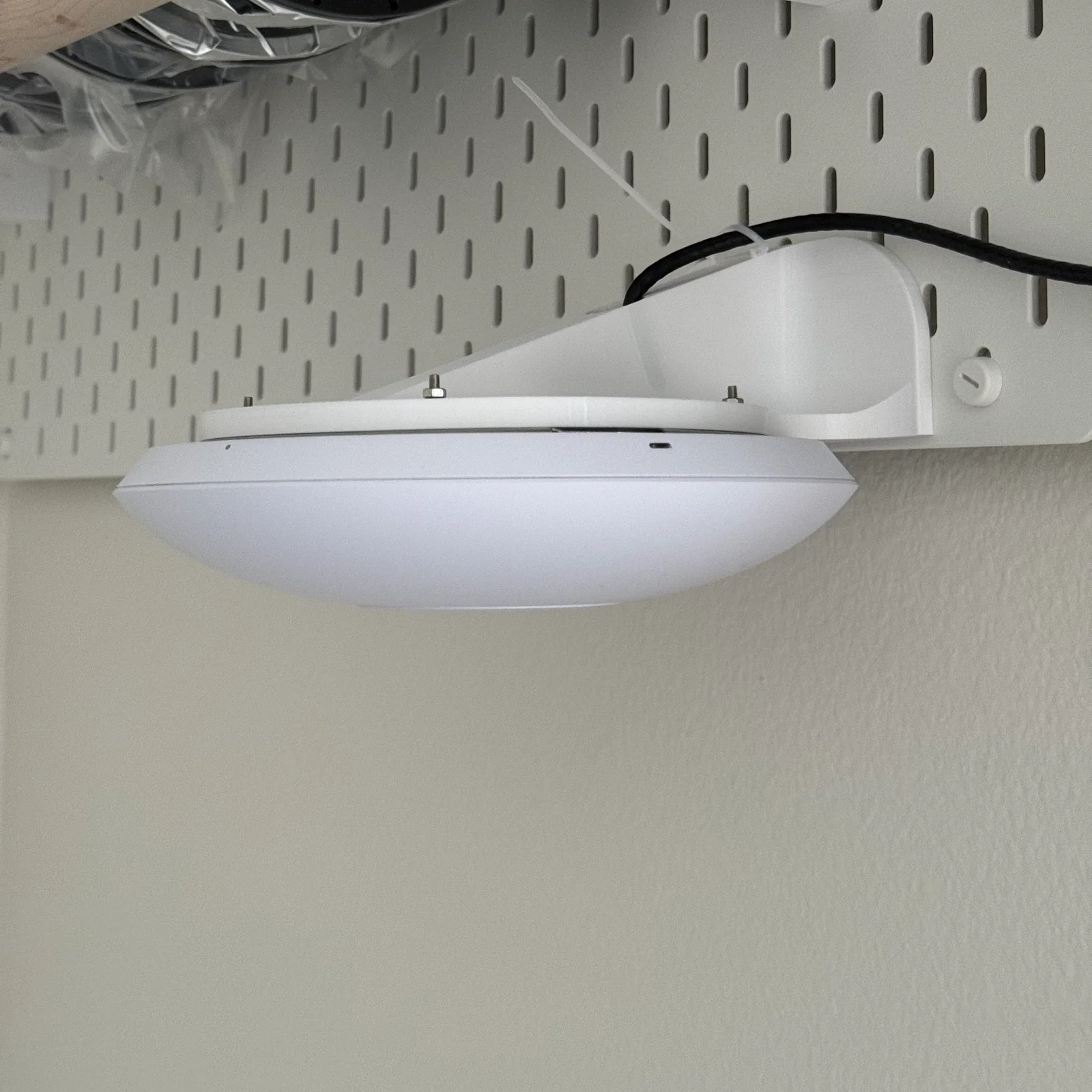

Mình có remix cái mount cho UniFi 6E AP để dùng được với Ikea Skadis. Mình có thấy một mount khác cho AP này trên trang, nhưng nó không phải kiểu nằm ngang, trong khi pattern phát sóng (radiation pattern) của UniFi AP được tối ưu cho kiểu lắp ngang (thường là để gắn trên trần).

Bản của mình thêm một cái lỗ ở phía trên và thiết kế để dùng với dây rút Panduit như link này (https://www.amazon.com/dp/B00DDE5Q0O/ref=twister\_B00WX0IKNE?th=1). Tuy nhiên mình có đính kèm file Fusion, nên bạn cứ thoải mái resize lại cho hợp nhu cầu. Cũng xin lưu ý là in mẫu này không cần support.

Mình dùng ốc M3 để bắt, kèm với mấy con tán (nuts) đi chung với AP; chiều dài ốc chắc nên trên 12mm (mình dùng 16mm).

Mình in bằng PC với nozzle 0.4mm, chỉ bật supports cho phần móc (hooks) với infill 15% và 100% cho riêng phần hooks. Tuy vậy có một cái móc của mình bị gãy, nên nếu ai làm được bản dùng Skadis nut thì mình nghĩ dự án này sẽ lợi hơn.

Ngoài ra, để bạn tiện tham khảo, mẫu này cũng tương thích với các model AP khác như U6-LR hoặc U7 Pro (cái mình đang gắn), v.v.

V2 UPDATE:

Virtech làm một phần mặt trước (front section) tốt hơn nhiều, có thêm nhiều chỗ để luồn dây Ethernet qua nên gắn dễ hơn. Mình đã thêm phần mặt trước này vào model. Mình khuyên nên dùng bản này thay vì bản gốc.
