Mount ERCF v2 cho nhôm định hình 2020 (ERCF v2 2020 Mounts)

ERCF v2 2020 Mounts

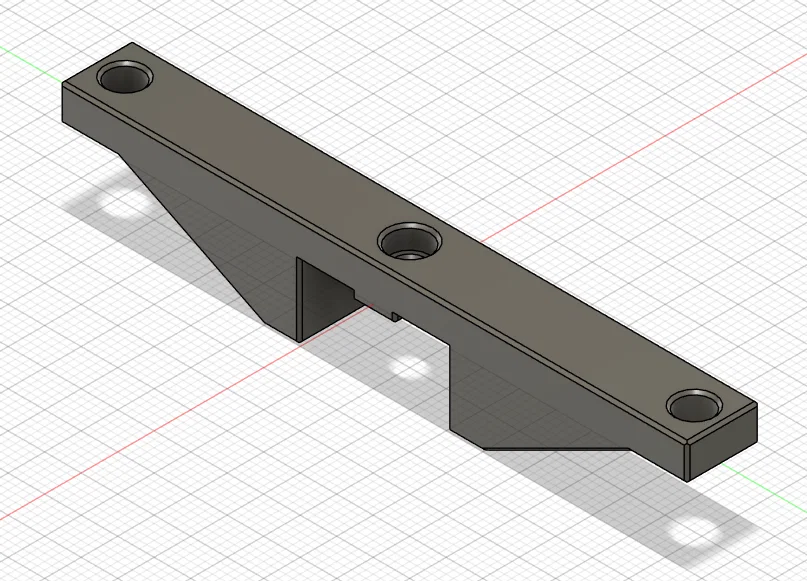

Bộ mount này làm cho ERCF v2, cho phép gắn nó lên phía trên của một thanh nhôm định hình 2020 đơn (máy in bedslinger thường có thanh này ở trên nóc máy).

BOM

• 6 x M3x8 SHCS
• 4 x M3 heat set inserts (khuyến nghị dùng insert Voron, M3x5x4)
• 2 x M3 T-Spring nuts
• 15g filament ABS

Thiết lập in

• Filament ABS
• Chiều cao layer: 0.2mm
• Số vòng tường (wall): 4
• 5 lớp top và bottom
• Infill: 40% grid, gyroid, honeycomb, triangle hoặc cubic.
• Không cần supports
• File STL đã được xoay đúng theo hướng in

Lắp ráp

1. Ép heat set inserts vào từ phía trên hoặc từ phía dưới để tăng độ chắc.
2. Canh mount trùng với phần chân (feet) rồi vặn mount vào T-Spring nuts.
3. Vặn chân của ERCF vào các mount.
4. Xong!

Neptune 4 Pro

Các mount này ban đầu được thiết kế cho Neptune 4 Pro.

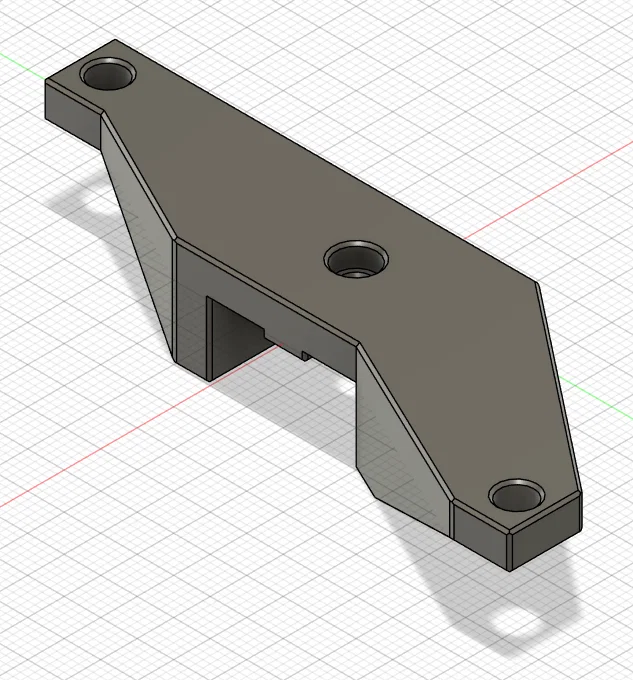

Left_Mount.stl được làm riêng để vừa với phần nóc của N4P do extrusion ngắn, nhưng cũng lắp được với các thanh 2020 extrusion dài hơn.
