Tay nắm đôi Clicky-Clack cho cửa tủ máy in Voron

Giới thiệu

Do nhận thấy bản Clicky Clacky Fridge Door gốc của _whoppingVoron không đạt được độ kín khít dọc theo toàn bộ khung cửa máy in, mình đã tạo ra bản mod này. Mình chia tay nắm thành hai bộ phận nhỏ hơn, đồng thời giảm khoảng cách giữa cửa và khung thêm 0.5 mm (để ép chặt ron xốp hơn một chút).

Bạn có thể tận dụng lại các linh kiện cũ (chốt dowel, bạc đạn, ốc vít, nam châm, v.v.). Hai chốt dowel từ tay nắm gốc sẽ được chia ra cho hai tay nắm mới, và chỉ cần dùng một ốc M3x20 cho mỗi bản lề tay nắm. Tay nắm gốc sử dụng hai bạc đạn M5x7x8 cho chốt dowel, nhưng vì tay nắm mới được chia đôi, mình khuyên bạn nên chuẩn bị thêm hai bạc đạn nữa để lắp đủ cho cả phần bản lề trên và dưới của hai tay nắm. Tuy nhiên, nếu muốn tiết kiệm, bạn vẫn có thể dùng một bạc đạn cho mỗi tay nắm bằng cách kết hợp các bản lề trên/dưới tùy ý như hình minh họa bên dưới.

Để bản mod hoạt động tốt, bạn sẽ cần một số phụ kiện bổ sung rất phổ biến sau đây:

• 4 x M3x8 SHCS
• 4 x Ø6x3 Nam châm
• 2 x M3 T-nut hoặc Roll-In

Như đã đề cập, mình rất khuyến khích bạn mua thêm 2 bạc đạn M5x7x8 để đảm bảo độ bền cho các bộ phận tay nắm.

Thông số in ấn

Các file STL đã được định hướng sẵn và không cần support khi in. Các chi tiết cần độ cứng cáp tốt, nên mình khuyên bạn nên in với các thông số Voron tiêu chuẩn như sau:

• 4 lớp tường (walls)
• 5 lớp trên/dưới
• 40% infill
• Chiều cao lớp in 0.2 mm
• Độ rộng đường in 0.4 mm
• Không cần support

Lắp ráp

Cách lắp ráp bản mod này gần như tương tự bản gốc nhưng ít bước hơn. Bạn có thể xem các khối đã lắp hoàn thiện trong file CAD (.step) đi kèm để làm hướng dẫn. Khi lắp nam châm, nên cho thêm một chút keo để cố định chắc chắn theo thời gian. LƯU Ý LẮP NAM CHÂM ĐÚNG CỰC ĐỂ CHÚNG LUÔN HÚT NHAU!

Bản lề

Việc lắp ráp bản lề giống hệt với cửa Clicky-Clacky gốc, bạn có thể tham khảo hướng dẫn trên GitHub tại đây.

Tay nắm và Chốt khóa - Chuẩn bị

Việc lắp tay nắm đơn giản hơn bản gốc nhưng phải thực hiện hai lần vì mod này chia tay nắm thành hai phần. Đầu tiên, hãy ép một nam châm Ø6x3 và bạc đạn (nếu dùng) vào bản lề tay nắm ở phần trên/dưới như hình dưới.

Sau đó, phần giữa của tay nắm có thể được lắp bằng cách ép 4 nam châm Ø6x3 và bắt 2 ốc M3x8 vào nhựa như hình. Hãy cẩn thận đừng siết quá chặt vì ốc chỉ ăn vào nhựa thôi.

Cuối cùng, lắp tay nắm bằng cách luồn chốt dowel Ø5x45 vào và trượt các bản lề vào. Nhờ có nam châm, toàn bộ cụm tay nắm sẽ hít chặt vào nhau rất đã tay!

Lắp phần chốt khóa (Latch) bằng cách ép hai nam châm Ø6x3 vào như hình dưới.

Lặp lại các bước trên cho tay nắm thứ hai.

Gắn tay nắm lên máy in

Sau khi đã lắp xong tay nắm và chốt khóa, giờ là lúc gắn chúng lên máy in. Quy trình tương tự như cửa Clicky-Clacky gốc. Nếu bạn thấy khó hiểu, hãy xem thêm các video hướng dẫn trên YouTube.

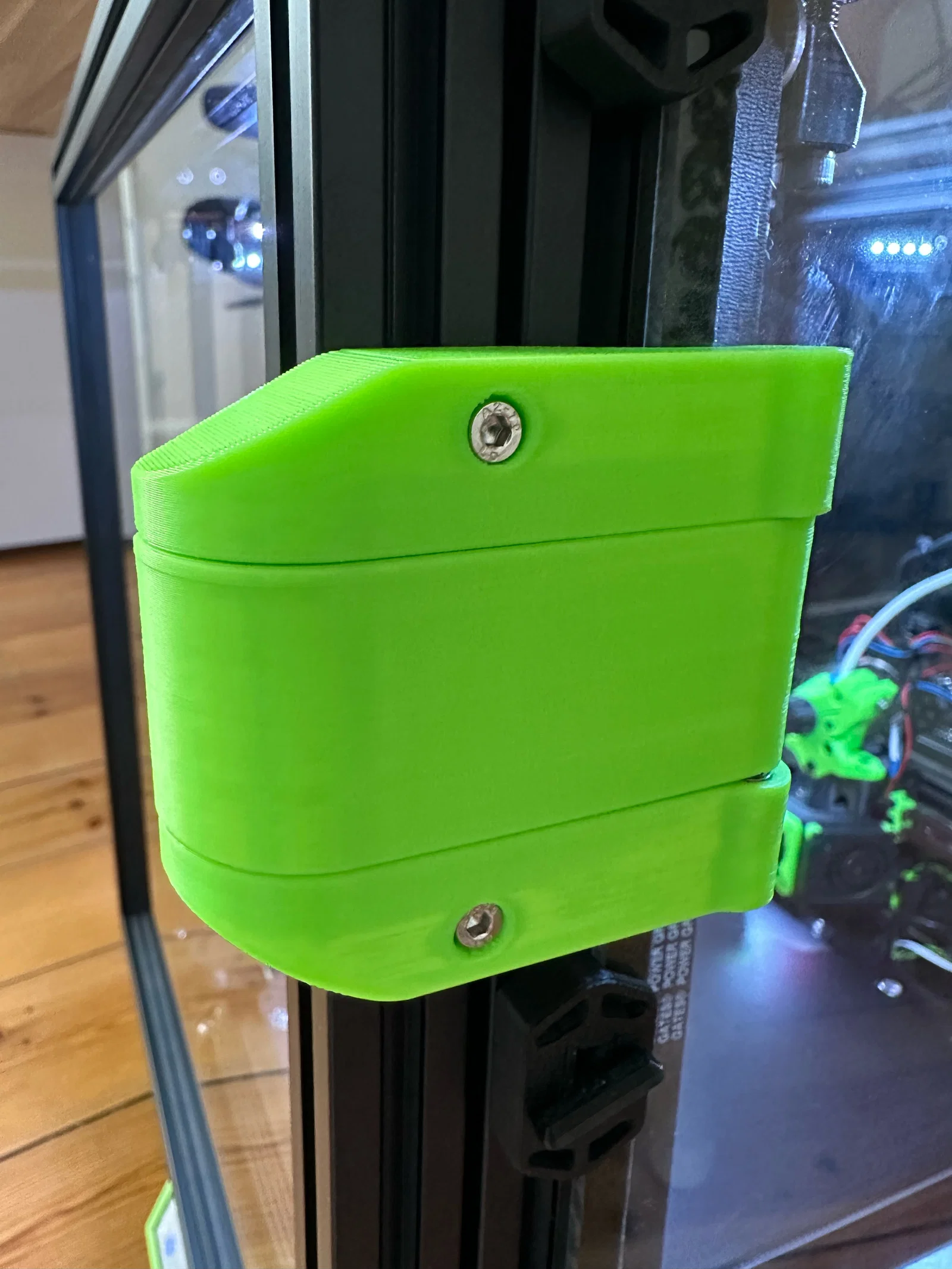

Bắt đầu từ phía trên, gắn chốt khóa vào khung máy in bằng 2 ốc M3x8 và M3 T-nut/Roll-in. Sau đó, gắn cụm tay nắm lên cửa tủ bằng ốc M3x20 và M3 T-nut/Roll-in vào bản lề tay nắm trên/dưới như hình. Làm tương tự với tay nắm dưới.

Khoảng cách giữa hai tay nắm tùy vào sở thích của bạn, nhưng mình khuyên nên để xa nhau hết mức có thể. Vì cửa giờ có thêm tay nắm, bạn có thể cần nới lỏng nhẹ để điều chỉnh vị trí sao cho cửa đóng mở mượt mà không bị cấn.

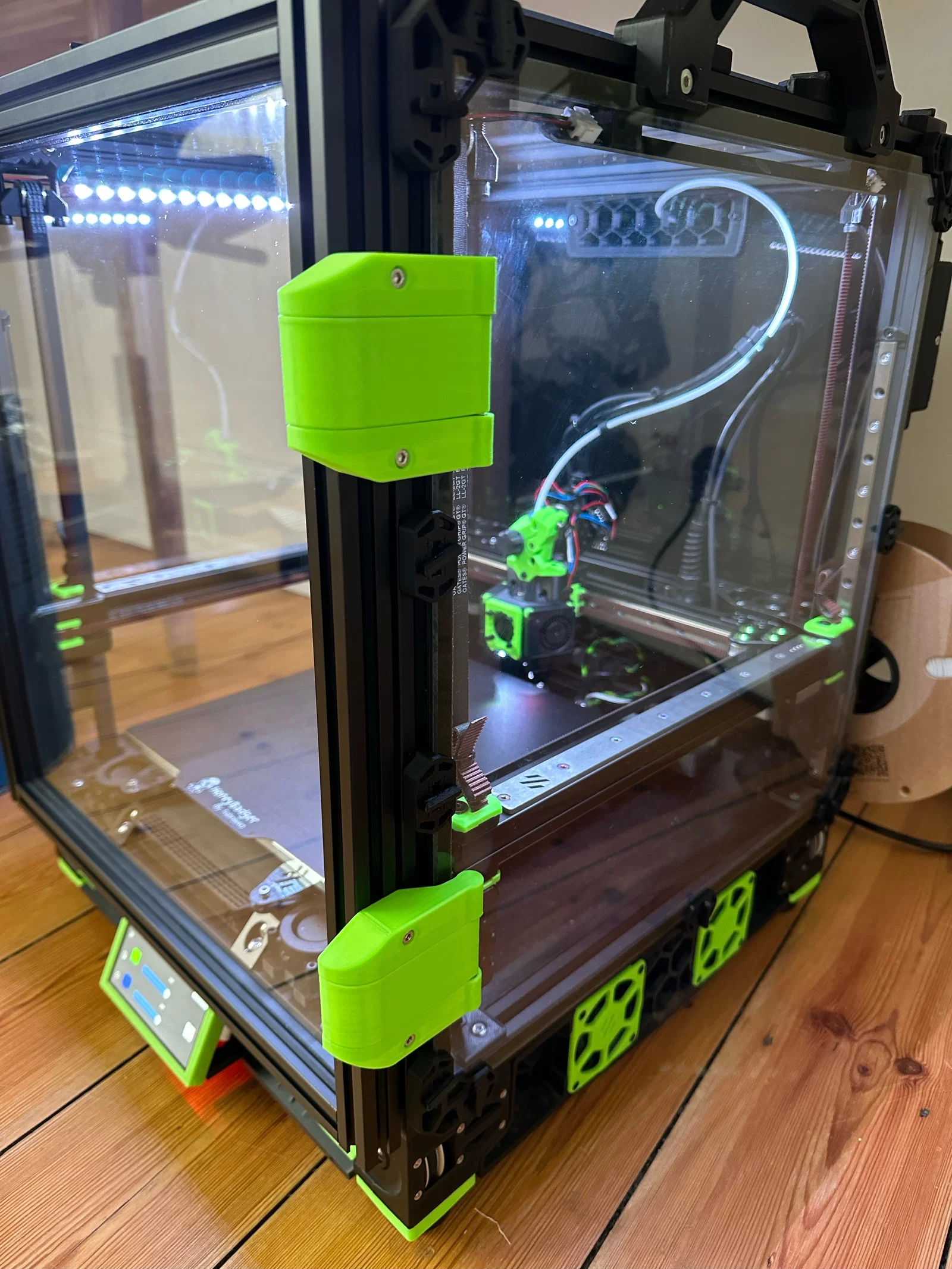

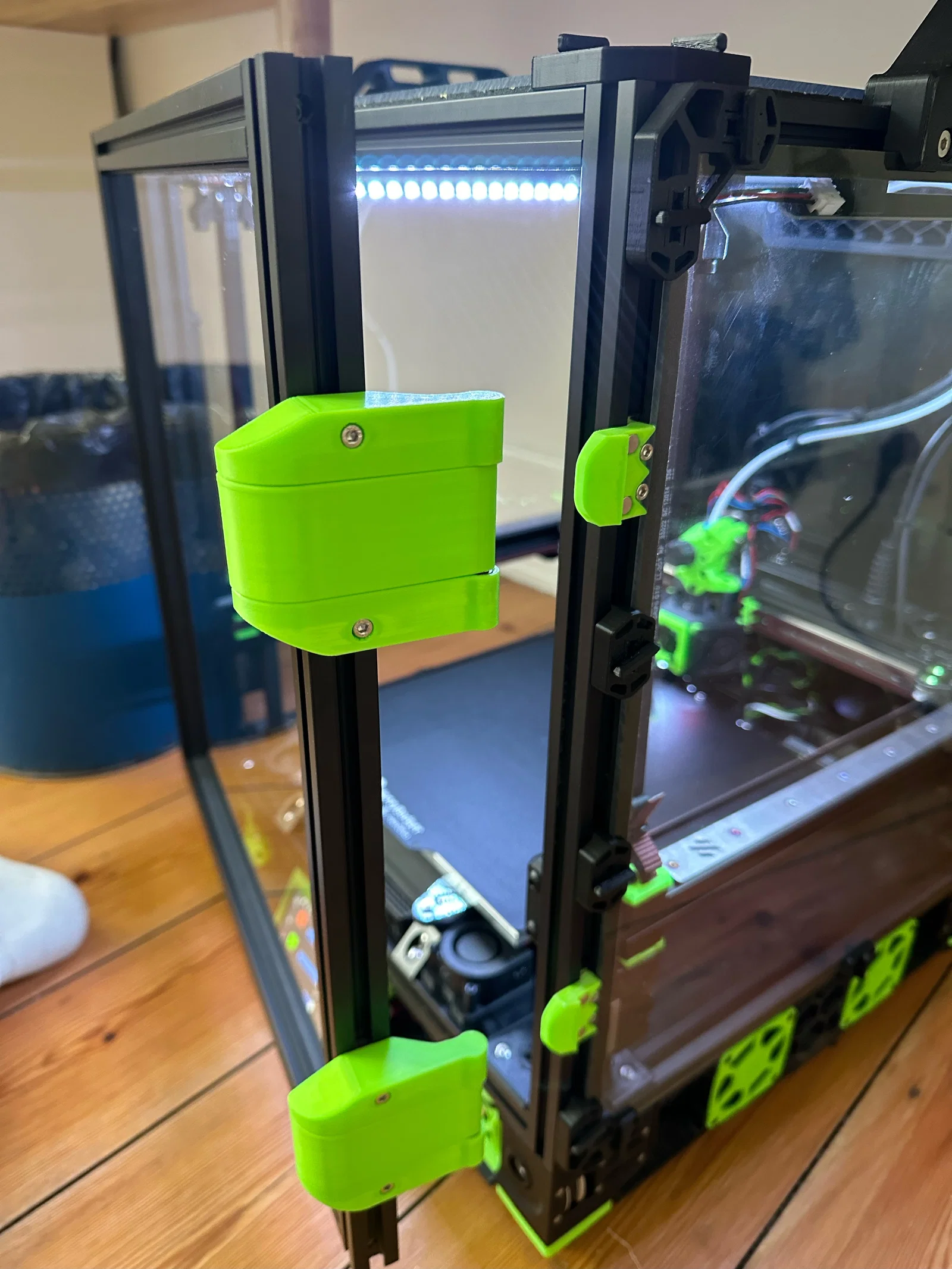

Thành quả cuối cùng sẽ trông như thế này:

Bản lề tùy chọn để ép ron xốp chặt hơn

Vì các tay nắm được thiết kế để ép ron xốp chặt hơn (-0.5 mm), mình cũng tạo thêm một bản lề trên mới (Hinge L Bushing) giúp cửa song song với khung máy. Sử dụng bản lề này giúp ron xốp được nén đều trên toàn bộ cánh cửa. Điều này không bắt buộc nhưng rất nên dùng!

Lời kết

Xin gửi lời cảm ơn đến _whoppingVoron vì bản thiết kế gốc tuyệt vời và toàn bộ đội ngũ Voron. Nếu có bất kỳ câu hỏi nào về bản mod này, cứ cho mình biết nhé. Chúc các bạn in ấn vui vẻ! :-)
