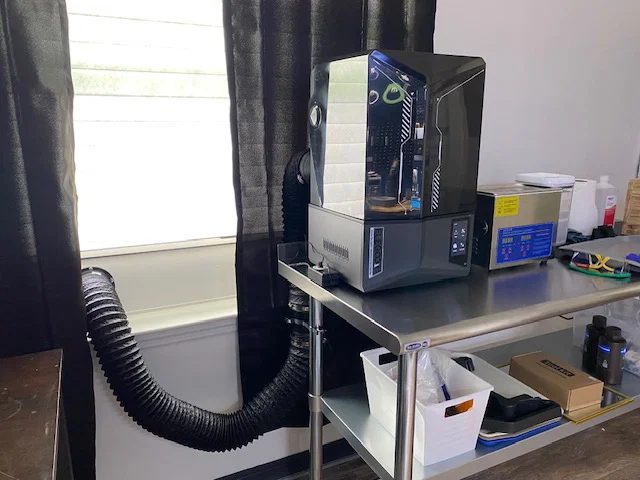

Mình thiết kế hệ thống này trước hết vì lý do quá rõ ràng: đưa mùi/khói ra ngoài. Thứ hai là để dễ dàng đổi cổng exhaust qua cho buồng airbrushing hoặc cho máy in, và gắn nắp lại khi không dùng (giúp giữ hơi lạnh máy lạnh). Mình thích để đường ống exhaust gắn sẵn ở cửa sổ, nên với mình đây là kiểu lắp gần như bán cố định. Mình cắt vài miếng gỗ dày 3/4" x 3/4" theo kích thước và dùng chúng để chặn cửa sổ ở vị trí mở lên, kèm thêm Velcro.

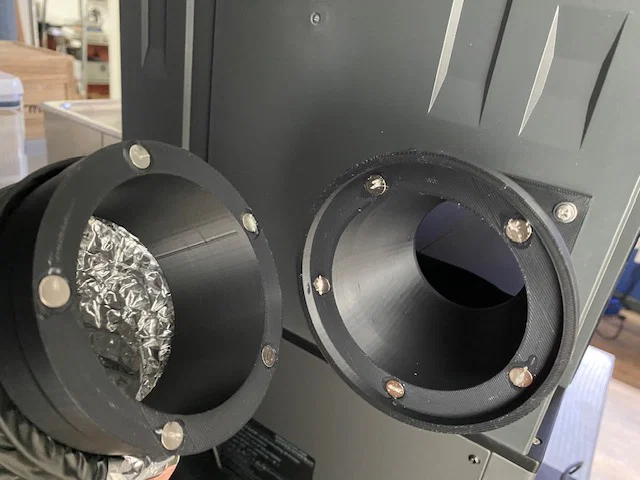

Khi lắp nam châm, nhớ canh đúng chiều để phần gắn ống duct hút dính đúng với phần gắn trên cửa sổ, v.v. Ví dụ: nếu nam châm trên cụm gắn cửa sổ đều để cực bắc (north) hướng ra ngoài, thì tất cả cụm gắn ống duct phải để cực nam (south) hướng ra ngoài. Vừa làm vừa test.

Mình nhỏ một ít UV clear resin lên mặt trên của nam châm sau khi dùng keo CA để dán chúng vào. Cách này giúp nam châm không bị bật ra, đồng thời cũng giúp test nhanh các phần gắn (nếu bạn thiếu kiên nhẫn như mình) thay vì phải đợi keo CA khô hẳn.

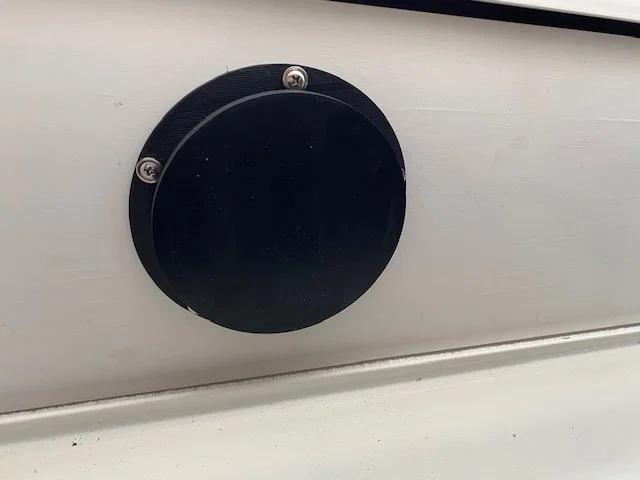

Khi lắp các miếng gắn cửa sổ, nhớ canh lệch vị trí lỗ giữa miếng gắn phía ngoài và miếng gắn phía trong để vít gỗ không bị đụng nhau.

Mình dùng mũi khoét lỗ (hole saw) 4 inch để khoét lỗ trên tấm ván mình gắn ở cửa sổ.

Có hai file insideExhuast attachment cho cửa sổ: một cái cần supports, một cái không cần. Bạn chọn cái nào cũng được. Cá nhân mình thích bản có supports vì nó ôm khít vào cửa sổ hơn, và cũng làm cho việc bắt vít gỗ dễ hơn nhiều. Mình biết nhiều người không thích supports nên mình để bạn có lựa chọn. Ngoài ra thì không có phần nào khác cần supports để in.

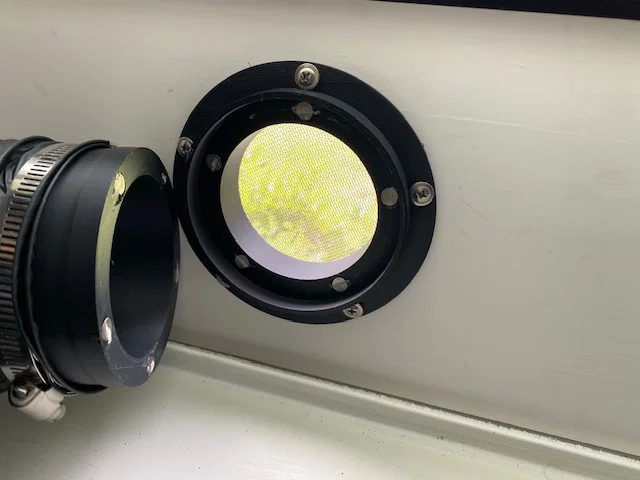

Mình dùng clear UV resin để dán thêm một lớp lưới (screen material) lên miếng gắn cửa sổ phía ngoài. Dù cửa sổ của mình đã có sẵn lưới, lớp này thêm một tầng chắn để hạn chế côn trùng bay vào.

Khi chỉnh quạt khoảng 50% tốc độ, mùi/khói chỉ còn rất nhẹ. Khác biệt rõ rệt so với lúc chưa có hệ thống exhaust. Chạy rất ổn.

Mình cũng đính kèm file Fusion .f3d nếu bạn muốn tự custom theo ý.

Parts List:

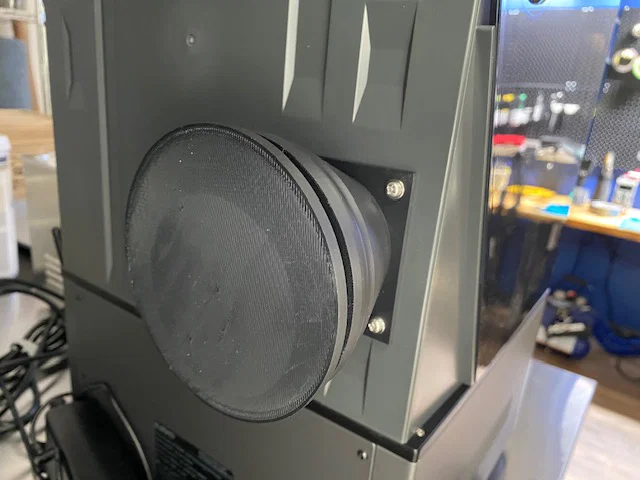

• Elegoo Exhaust Attachment
  • M4 x 12mm length screw. Quantity: 4
    • Dùng vít dài hơn cũng được, nhưng 12mm là chiều dài tối thiểu nên dùng.
  • M4 nuts. Quantity: 4
  • Amazon Link: https://a.co/d/hsgiodx
• 8mm x 3mm Neodymium Magnets
  • Amazon Link: https://a.co/d/6CSFikM

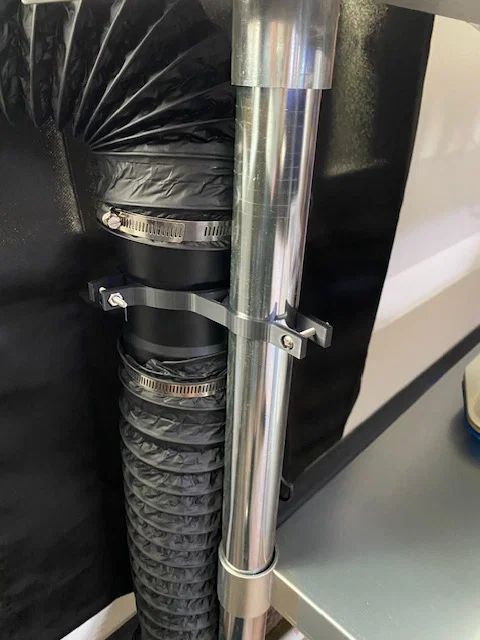

• Exhaust Fan (Optional, dùng bất kỳ quạt inline 4 inch nào)
  • Hon & Guan 4 inch inline Booster Duct Fan
  • Amazon Link: https://a.co/d/gOfkXff
• Duct hoặc Tubing (Optional, dùng bất kỳ ống duct 4 inch nào)
  • iPower Flexible 4 inch 8 feet aluminum ducting
  • Amazon Link: https://a.co/d/8lpNZLY
• 4 inch duct clamps
  • Amazon Link: https://a.co/d/5SzPoI7

• 8 Wood Screws ½ inch, Quantiy: 10

  • Amazon Link: https://a.co/d/botCgtf
