RC Plane - Thân (Fuselage) In 3D cho Máy Bay RC

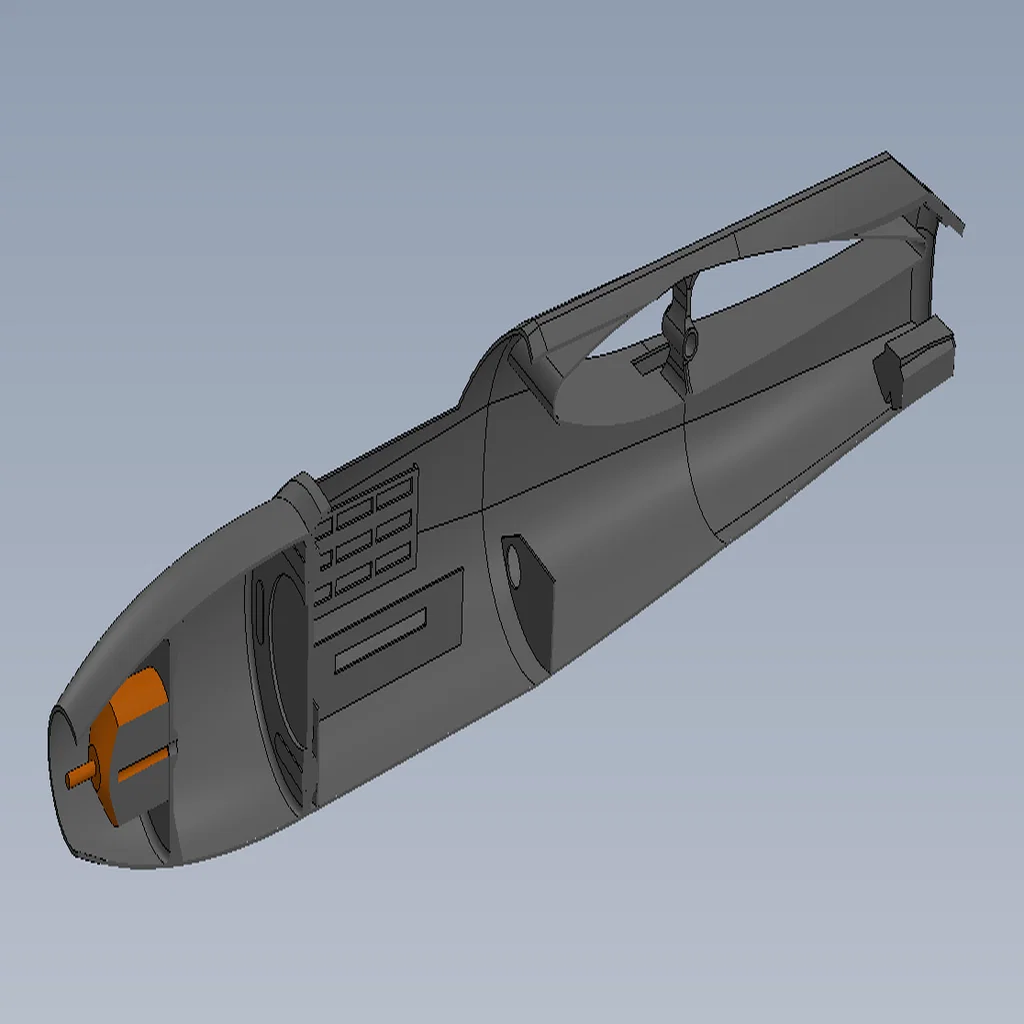

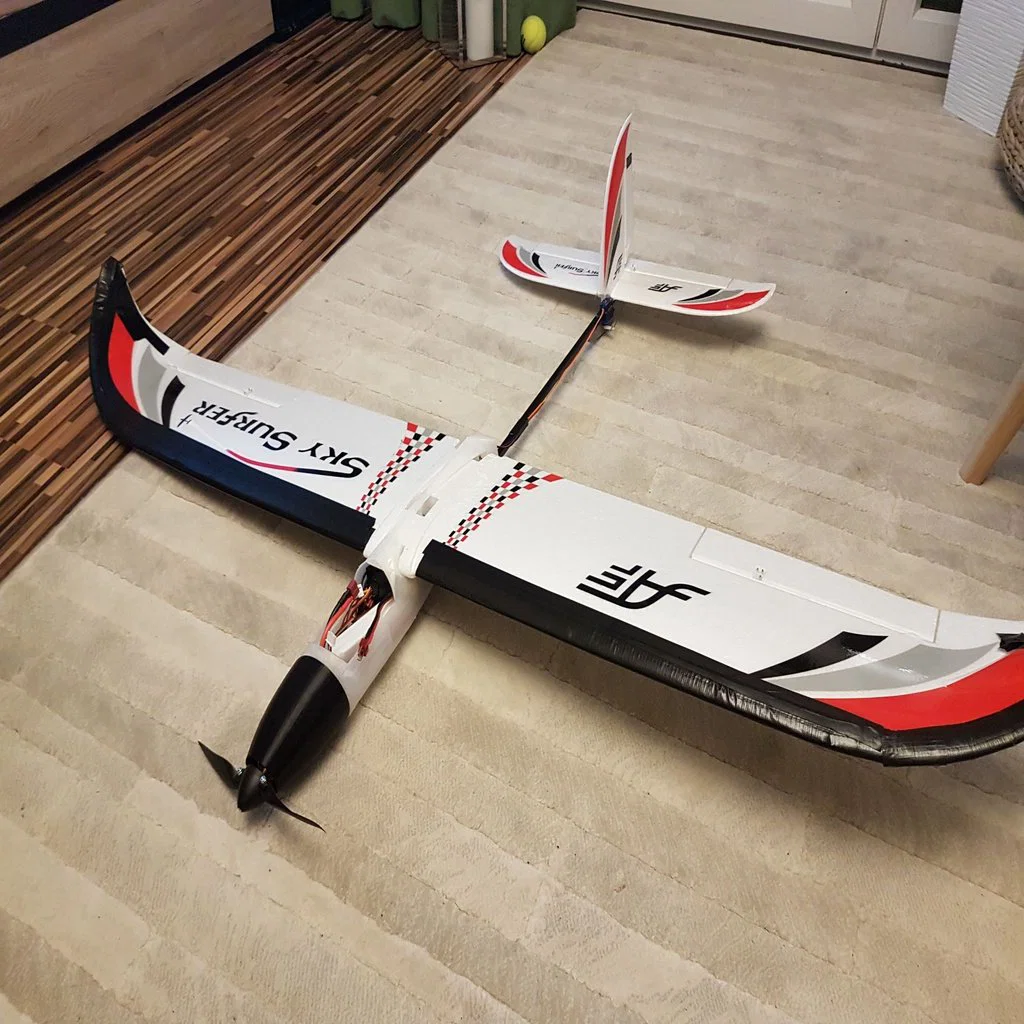

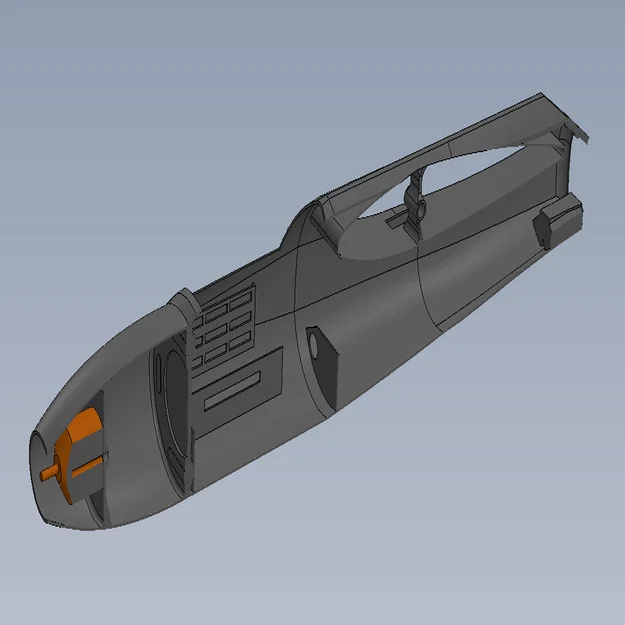

Đây là phần thân (fuselage) in 3D cho máy bay RC. Cánh lấy từ SkySurfer sải cánh 1400mm, nhưng bạn cũng có thể gắn cánh của bạn. Mình đính kèm file SolidWorks để bạn chỉnh lại thiết kế theo bộ cánh của mình.

SkySurfer bản gốc là một motor glider rất ổn, nhưng mình không thích kiểu đẩy cánh quạt nằm sau cánh (mình không bay FPV). Với lại mình muốn thân máy bay ổn định và cứng cáp hơn so với fuselage bằng mút EPP. Nên mình làm ra mẫu này. Và mình khá hài lòng, theo ý mình (IMO) thì nó bay tốt hơn bản gốc.

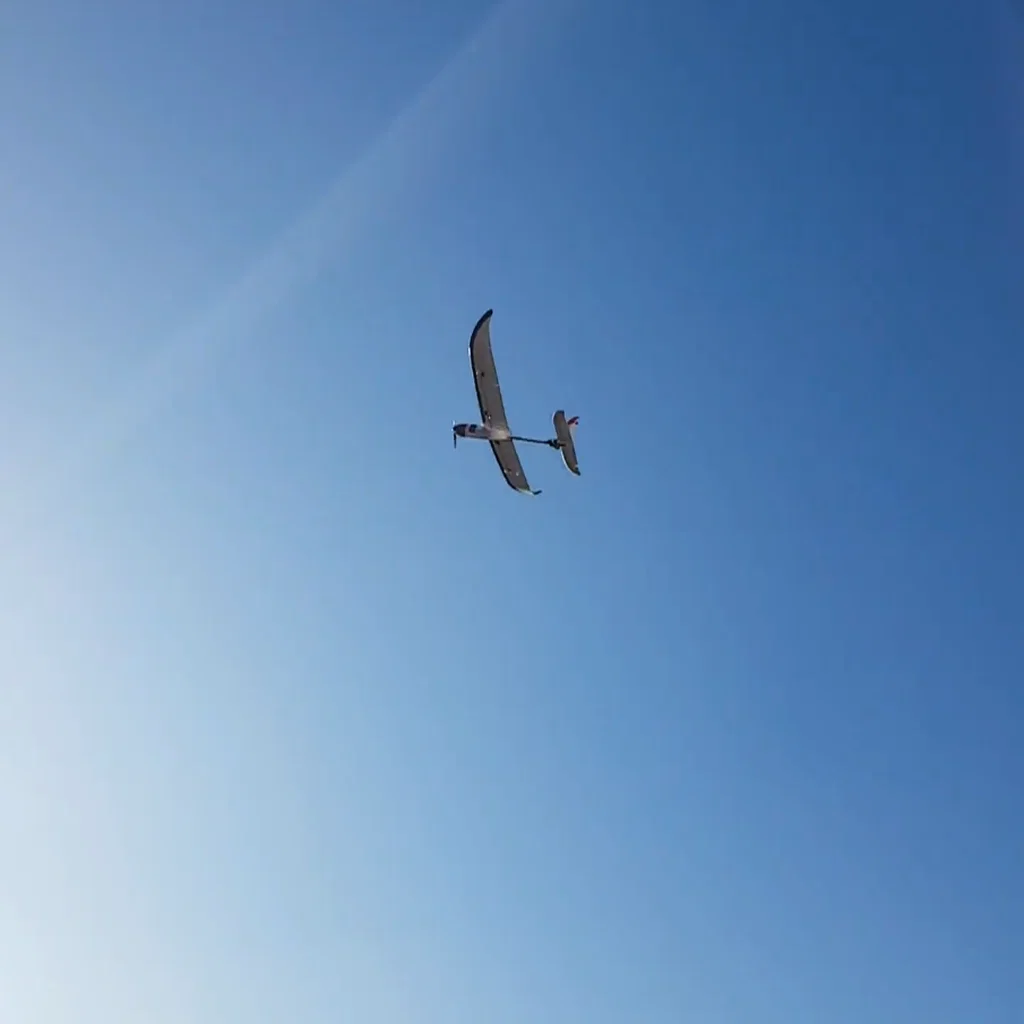

Bạn có thể xem máy bay bay ở đây: https://youtu.be/M5pMFo60s2s

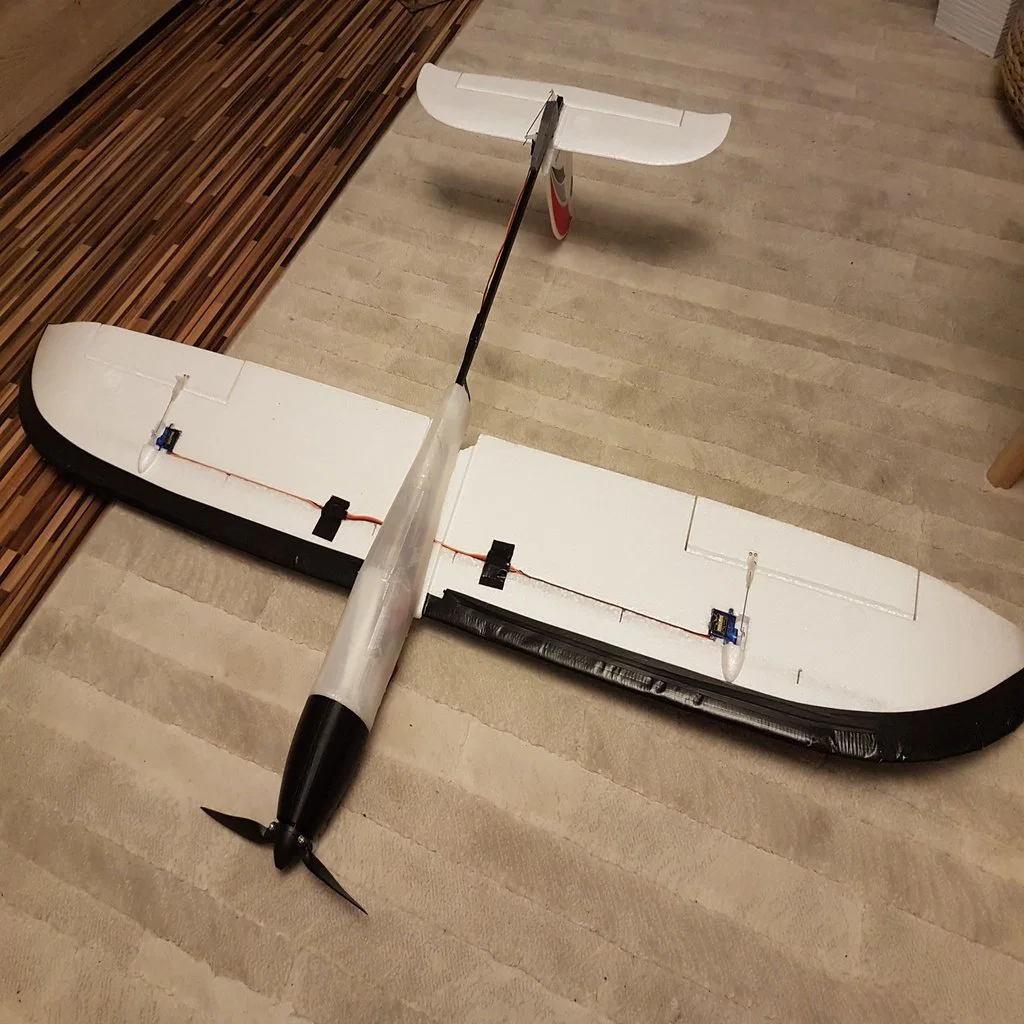

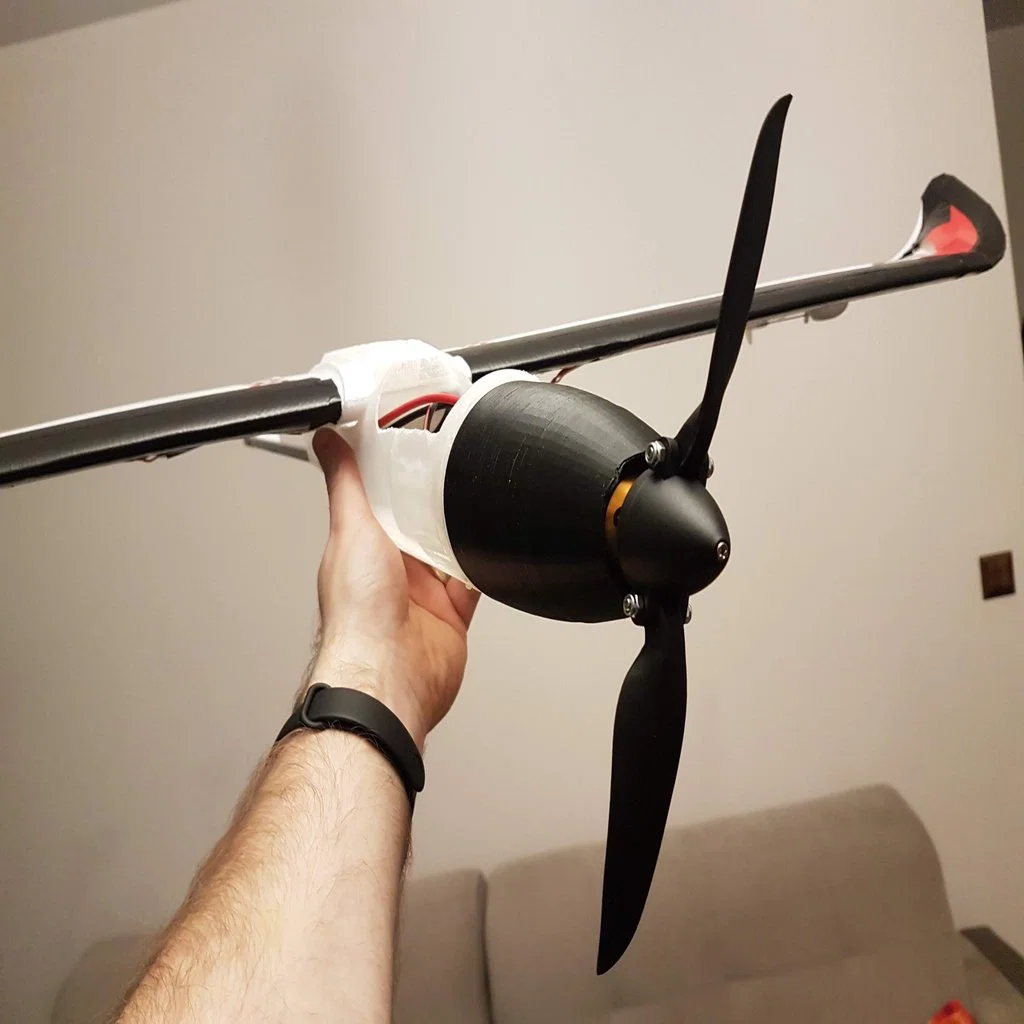

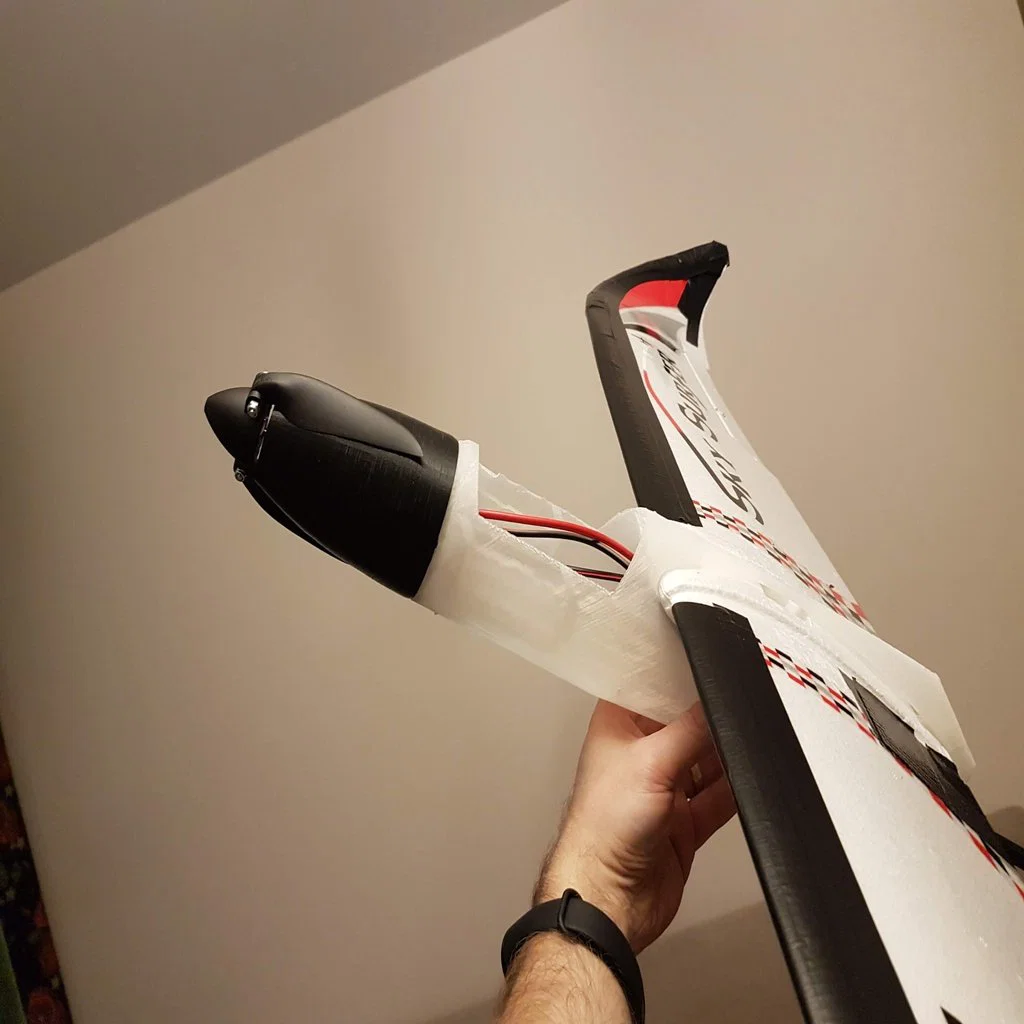

Phần mũi (nose) được in bằng filament TPU để tăng khả năng hấp thụ va đập khi máy bay rớt xuống đất. Tuy vậy hình học vẫn đủ cứng để giữ motor bên trong. Cánh quạt dùng loại folding nên lúc lượn sẽ không tạo lực cản thêm, đồng thời cũng ít bị quẹt xuống đất khi hạ cánh. Thân (fuselage) được in bằng Nylon PA 12 — vật liệu rất tốt cho độ cứng, nhẹ và bám lớp (layer adhesion) cao. Phía sau mình gắn thêm thanh carbon fiber dạng ống rỗng vuông. Máy bay hoàn thiện sẵn sàng bay nặng khoảng 700g.

Bạn cần chuẩn bị:

• Các part in 3D
• Cánh và đuôi (stabilizers) SkySurfer 1400mm (hoặc loại tương đương)
• motor - mình dùng A2212 1000kV, bạn có thể dùng motor mạnh hơn
• ESC - mình dùng 30A 3-4S
• pin - mình dùng 3S 2200mah
• radio và receiver
• prop - mình dùng folding prop 8x6
• carbon fiber square hollow rod 8x8x450
• 3-4 servo

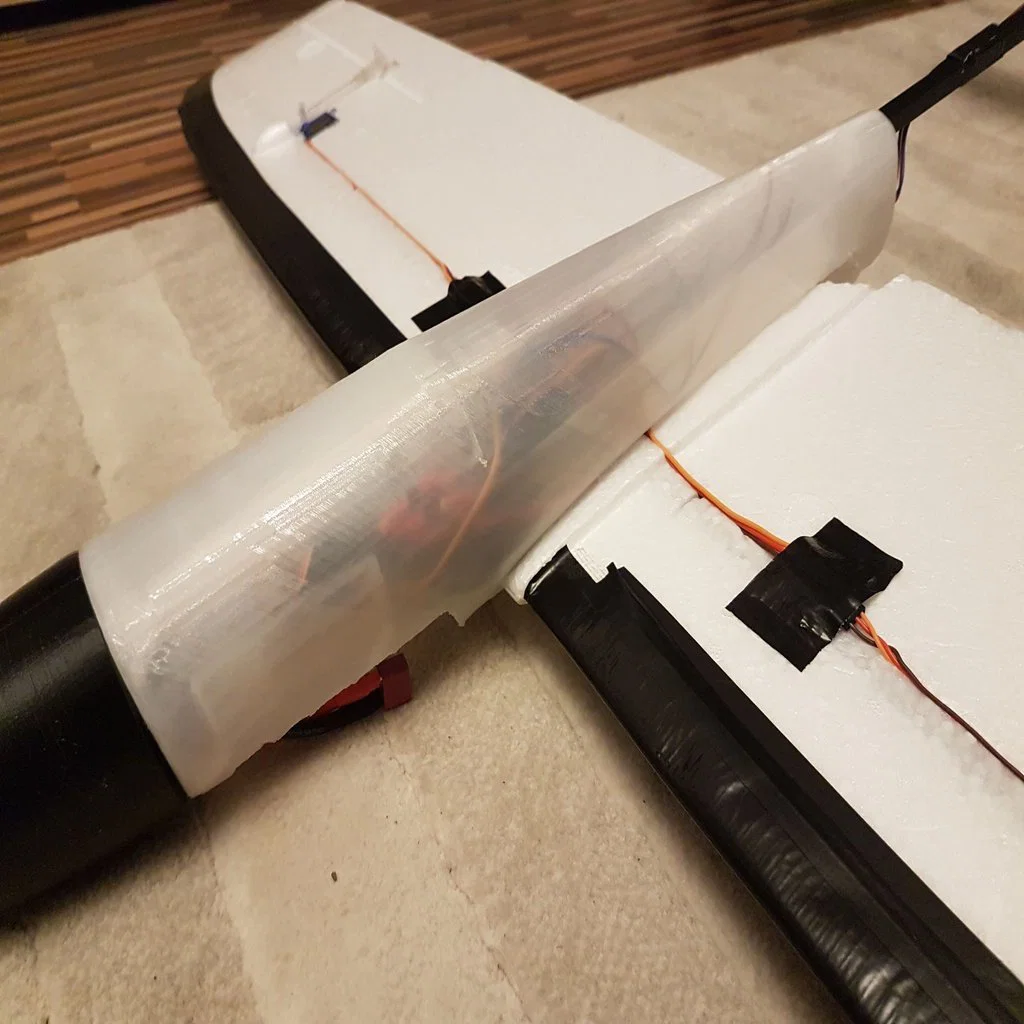

Phần nose và fuselage có khớp snap-on, nhưng tốt nhất vẫn nên cố định thêm bằng keo. Lắp tất cả lại với nhau và chấm thêm chút keo nến (thermoglue) ở những mối chịu tải. Fuselage có vài khoang và một số chỗ để móc/cố định electronics của bạn.
