Bộ phận gắn quạt làm mát giường ngủ

Thiết kế này sử dụng ống thông gió máy sấy loại 4 inch để kết nối quạt với một đầu phun, giúp thổi không khí vào bên dưới chăn ga giường.

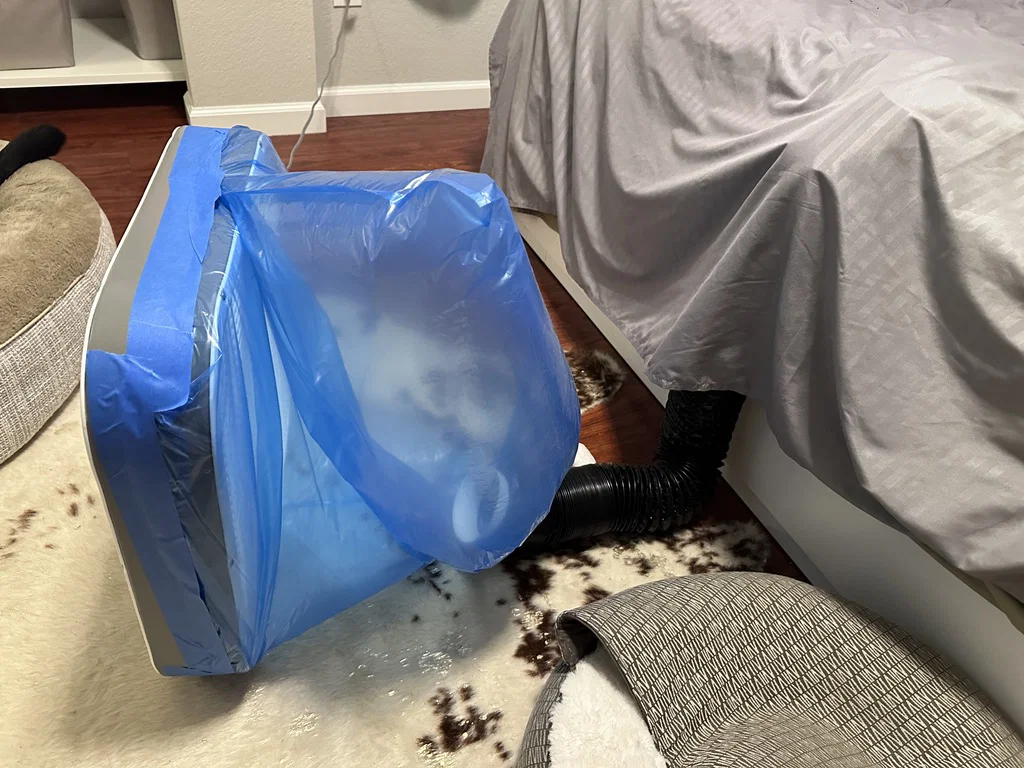

Tôi đã thử dùng quạt hộp (box fan) và cả quạt ly tâm (blower fan). Quạt hộp không mang lại hiệu quả tốt trong thiết kế này. Áp suất phía trước quạt bị tăng quá cao (do bị nén quá mức), khiến không khí có xu hướng thoát ngược ra phía sau quạt. Tôi không khuyến khích dùng quạt hộp hoặc các loại quạt chuyên cho lưu lượng gió lớn nhưng áp suất thấp. Bạn có thể xem bài viết trên Reddit này để hiểu tại sao các loại quạt áp suất thấp/lưu lượng lớn lại không phù hợp. Thiết kế này hoạt động rất tốt với quạt thổi hoặc quạt ly tâm. Về cơ bản, những loại quạt được thiết kế để đẩy không khí qua các khe nhỏ sẽ đạt hiệu quả tốt nhất. Tôi đã ngừng sử dụng vì nó quá lạnh và tôi không thể giảm tốc độ quạt xuống mức đủ thoải mái.

Hiện có nhiều sản phẩm thương mại làm được điều tương tự nhưng tốt hơn. Ví dụ như bedjet thổi khí ở nhiệt độ môi trường hoặc khí nóng, hoặc mattress cooler air chỉ thổi khí môi trường. Bản in này là một cách tiết kiệm để bạn trải nghiệm thử phương pháp làm mát đó. Ở khu vực Tây Bắc Thái Bình Dương nơi tôi sống chỉ có khoảng 2 tuần nóng mỗi năm, nên việc chi quá nhiều tiền cho các sản phẩm thương mại là không đáng. Tại thời điểm đăng bài, ống dẫn máy sấy tốn của tôi khoảng 8 USD, cộng thêm chi phí sợi nhựa in.

Tôi dùng ống máy sấy 4 inch vì đây là kích thước phổ biến nhất ở Bắc Mỹ. Bạn có thể tìm thấy ống bạc máy sấy tại các cửa hàng vật liệu xây dựng. Mua online thường rẻ hơn khoảng 30%, lại còn có thêm loại bọc nhựa vinyl trông đẹp hơn.

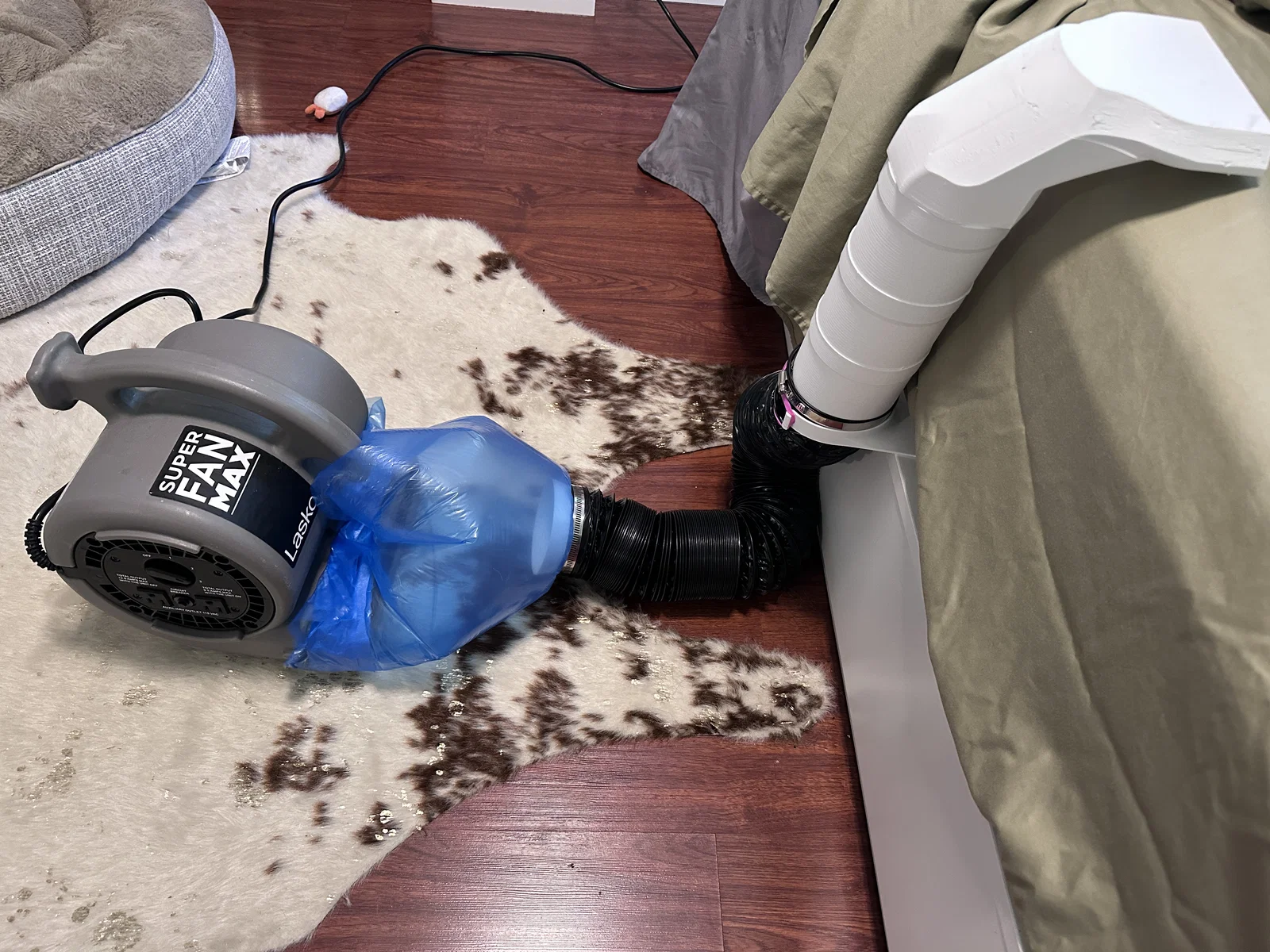

Tôi dùng túi rác và băng dính để nối ống với các loại quạt khác nhau. Chắc chắn vẫn có giải pháp chuyên nghiệp hơn, nhưng cách này nhanh và rẻ.

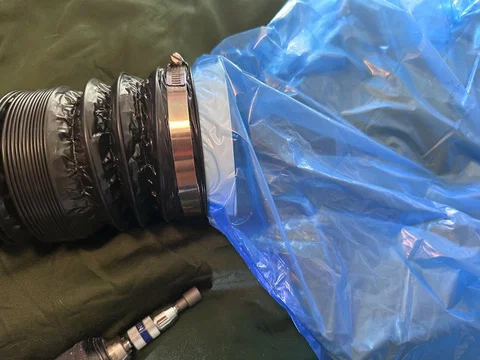

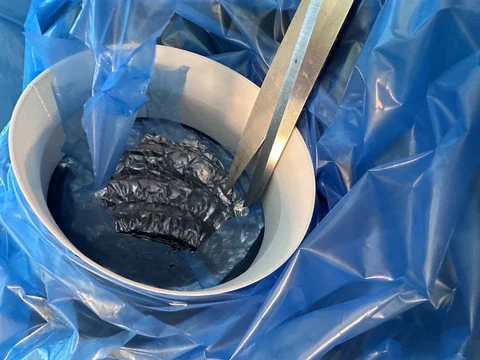

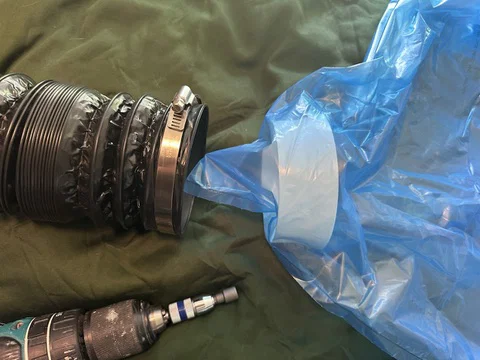

Ống máy sấy thường đi kèm hai đai siết ống. Hãy dùng một đai để nối góc túi rác vào ống (phần ‘hose_to_bag’). Lưu ý hãy chờ cho đến khi nối xong túi và siết chặt đai mới bắt đầu cắt lỗ trên túi. Dùng đai còn lại để nối ‘neck_extender’ hoặc nối trực tiếp vào đầu phun.

Tôi dùng ba đoạn “ống cổ” cho đệm cỡ king, tùy nhu cầu của bạn mà có thể thay đổi.

Có sẵn các lỗ ở phần cổ và đầu phun để bạn lắp vít M3 5mm nếu cần. Bạn có thể bỏ qua bước này trừ khi gặp khó khăn trong việc cố định các phần. Lực ma sát thường đã đủ giữ chúng tại chỗ, hoặc bạn có thể quấn băng dính quanh các đoạn nối.

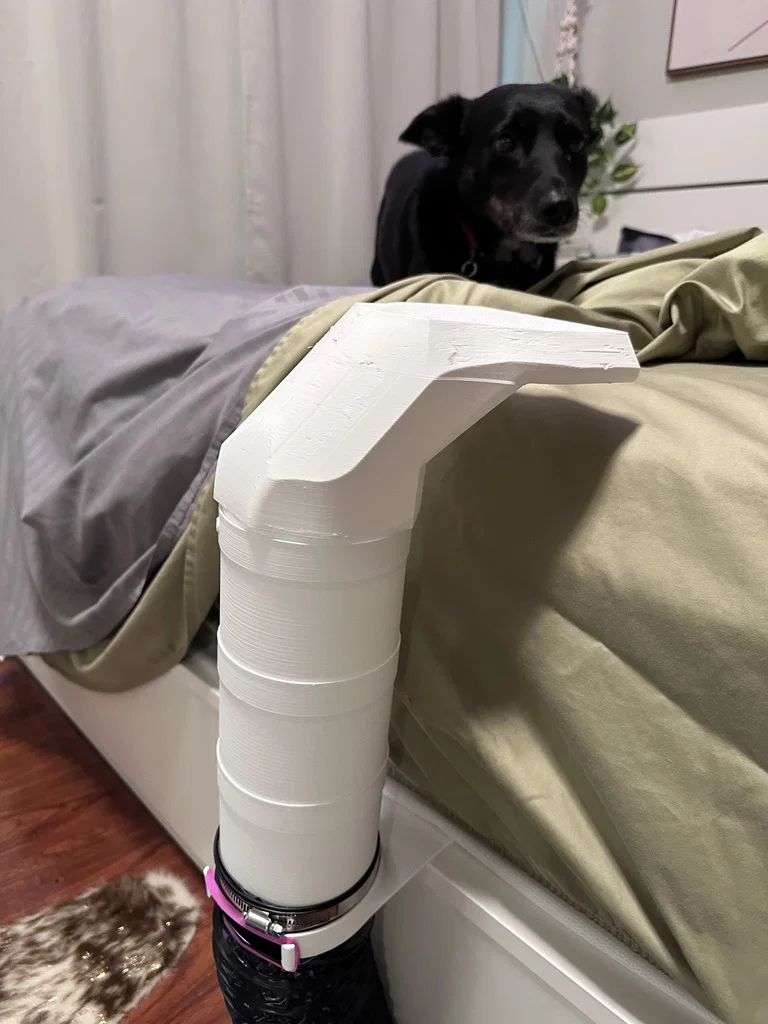

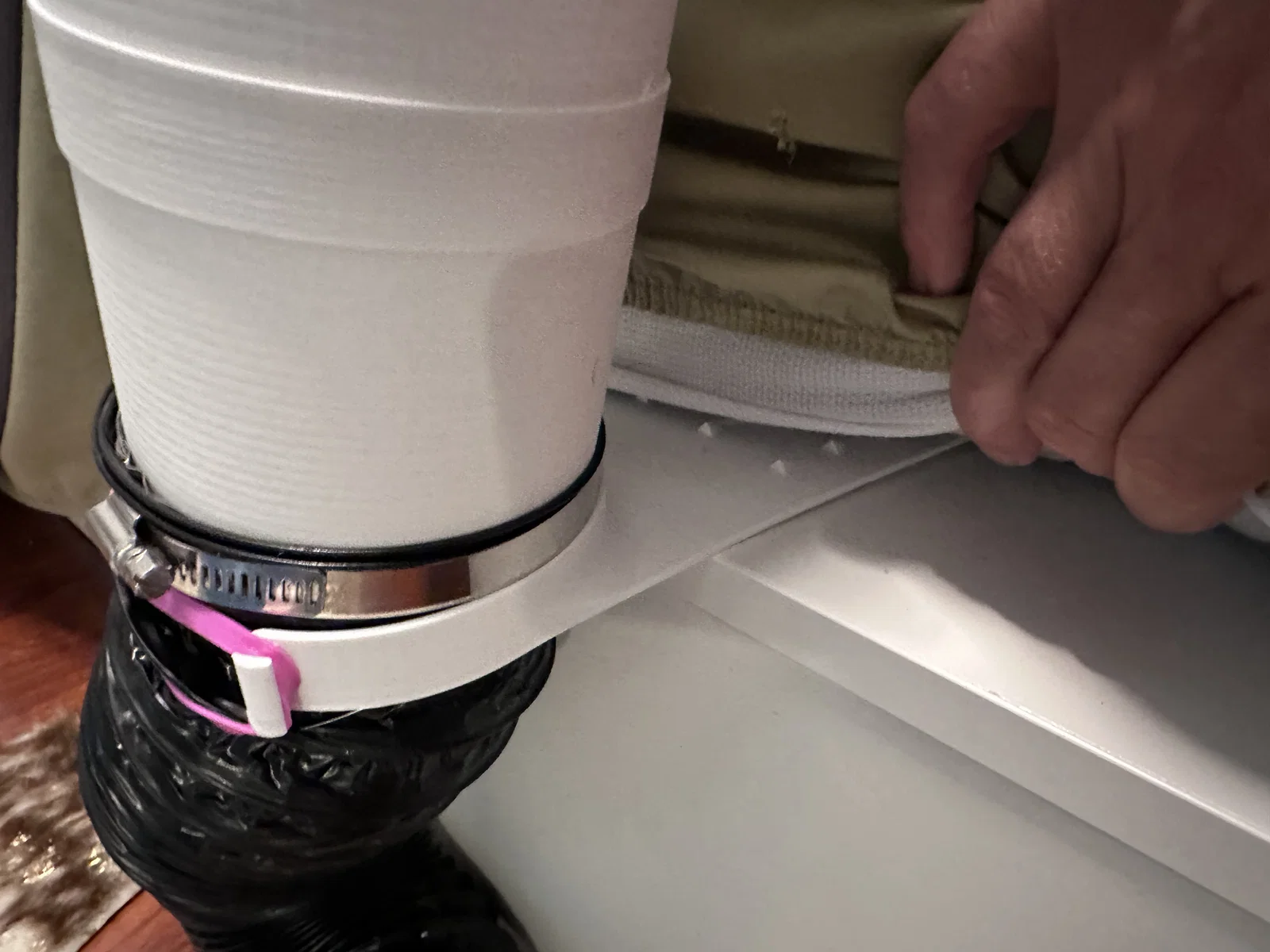

Kẹp giữ được luồn dưới đệm để cố định mọi thứ. Một sợi dây thun giúp giữ chặt đầu phun vào kẹp. Phủ ga giường lên trên đầu phun cũng giúp nó nằm đúng vị trí.

Nhìn lại thì đầu phun và ống cổ không nhất thiết phải hình tròn. Sẽ hiệu quả hơn nếu chuyển trực tiếp từ dạng tròn sang bầu dục, giúp in được nhiều đoạn ống hơn trên bàn in và ít bị xê dịch dưới ga giường hơn.

Tất cả các tệp đều được thiết kế để in không cần hỗ trợ (support) với chiều cao lớp 0.3.

Tôi đã đính kèm tệp nguồn tham số hóa nếu bạn muốn chỉnh sửa.

CẬP NHẬT: Người dùng @rysaw có một ý tưởng tuyệt vời là gắn trực tiếp quạt ống gió 4 inch vào ống dẫn.

CẬP NHẬT 2: Người dùng @RobertEaglen_2941542 đã tìm thấy thiết kế tương tự trên makerworld, gọi là “bed rocket”, có sẵn đế cho quạt ống gió 4 inch. Bạn có thể kết hợp đế quạt đó với bản in này để loại bỏ hoàn toàn ống dẫn. Rất tiện lợi!
