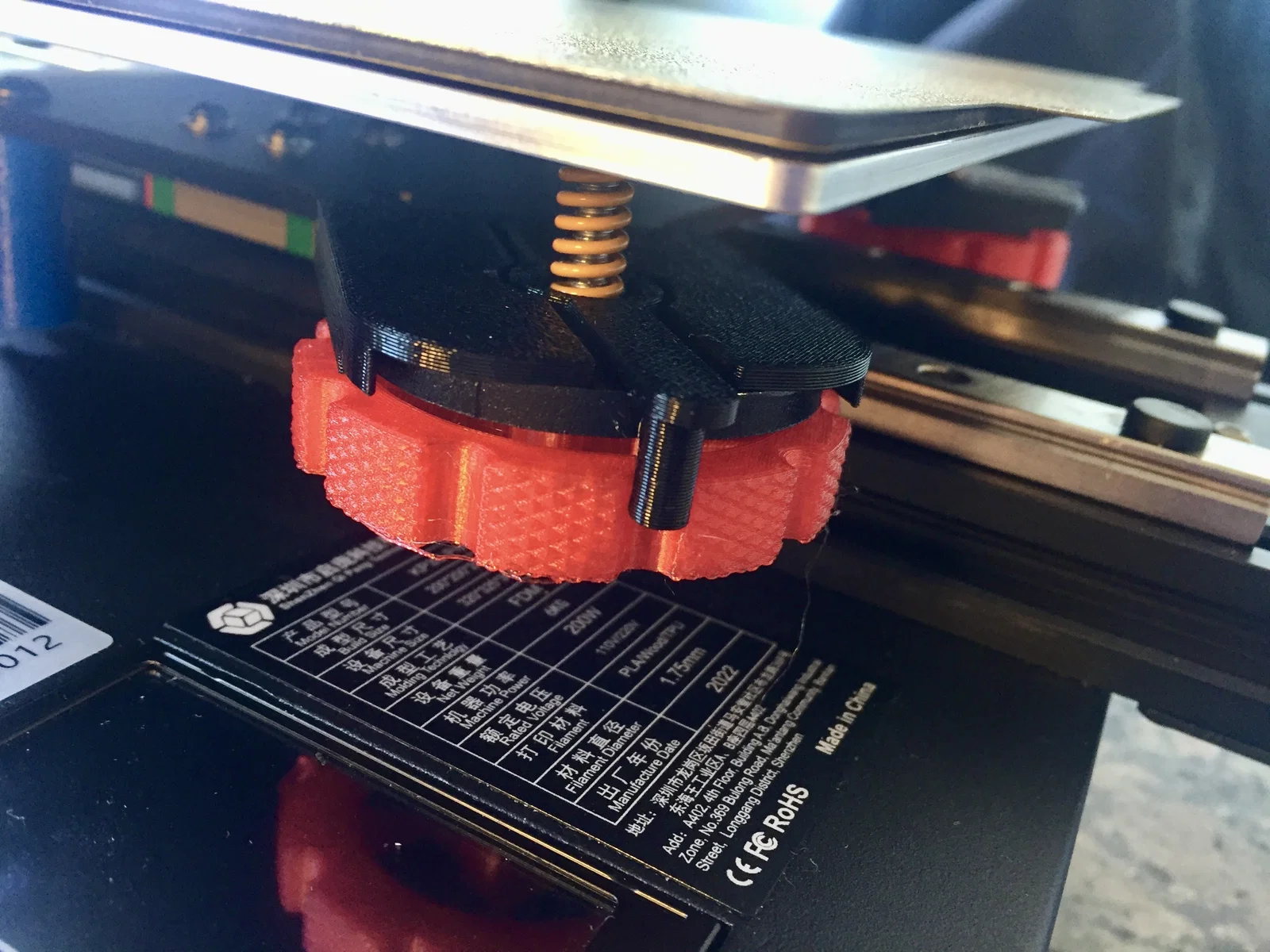

Núm vặn cân bàn & clip khóa KP3S Pro cho nâng cấp bạc đạn trượt Y

Đây là bản redesign dựa trên mẫu thumb wheel clip của mình cho bed carriage KP3S tiêu chuẩn ở .

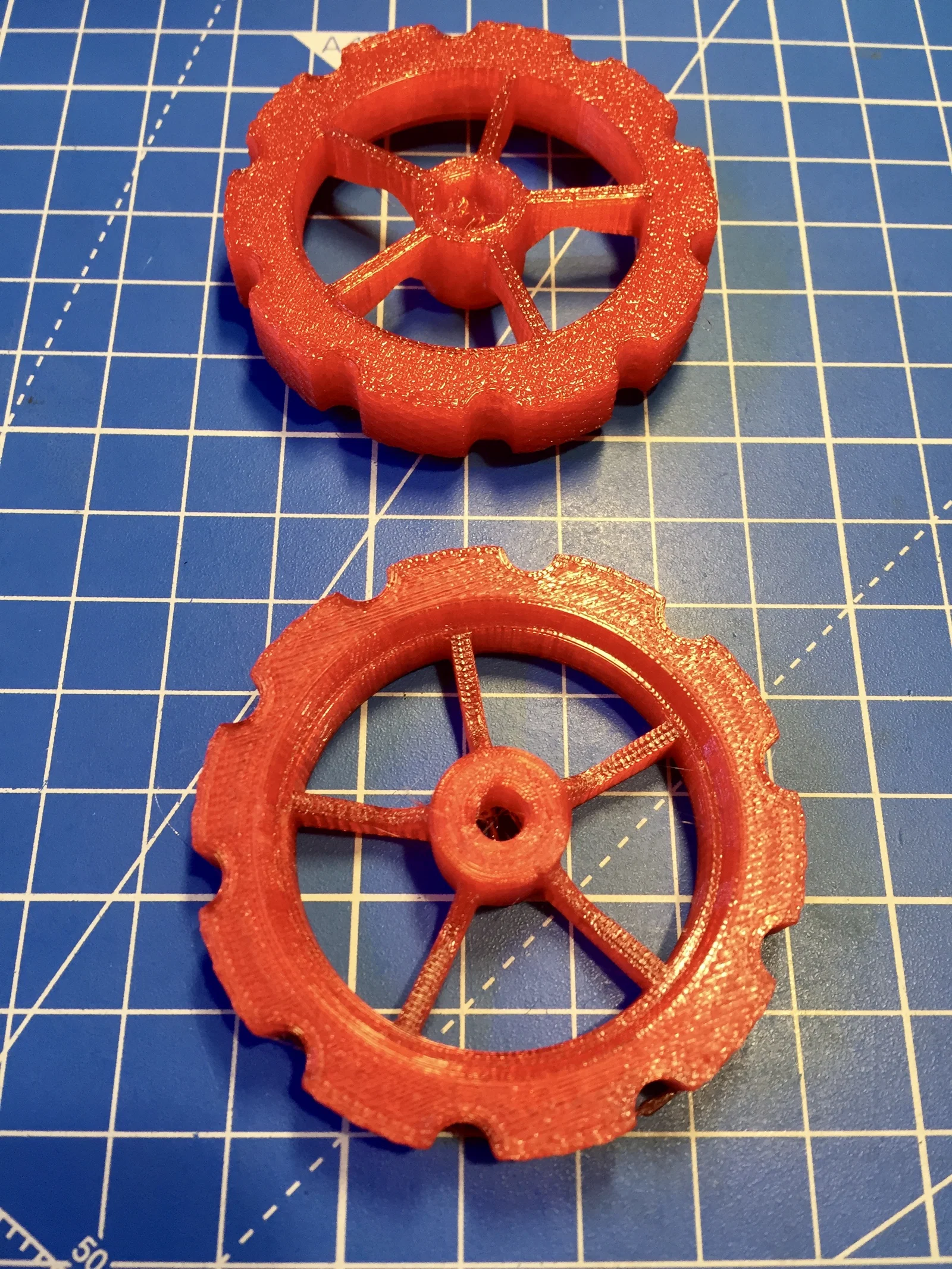

Thumb wheel dùng trong bản này bắt buộc phải lớn hơn loại tiêu chuẩn khá nhiều để cái clip có thể gài vào được. Cái wheel được phát triển từ file Fusion 360 do scaryPug chia sẻ (rất nhiệt tình), vốn là cho một loại bed levelling knob kích thước khác.

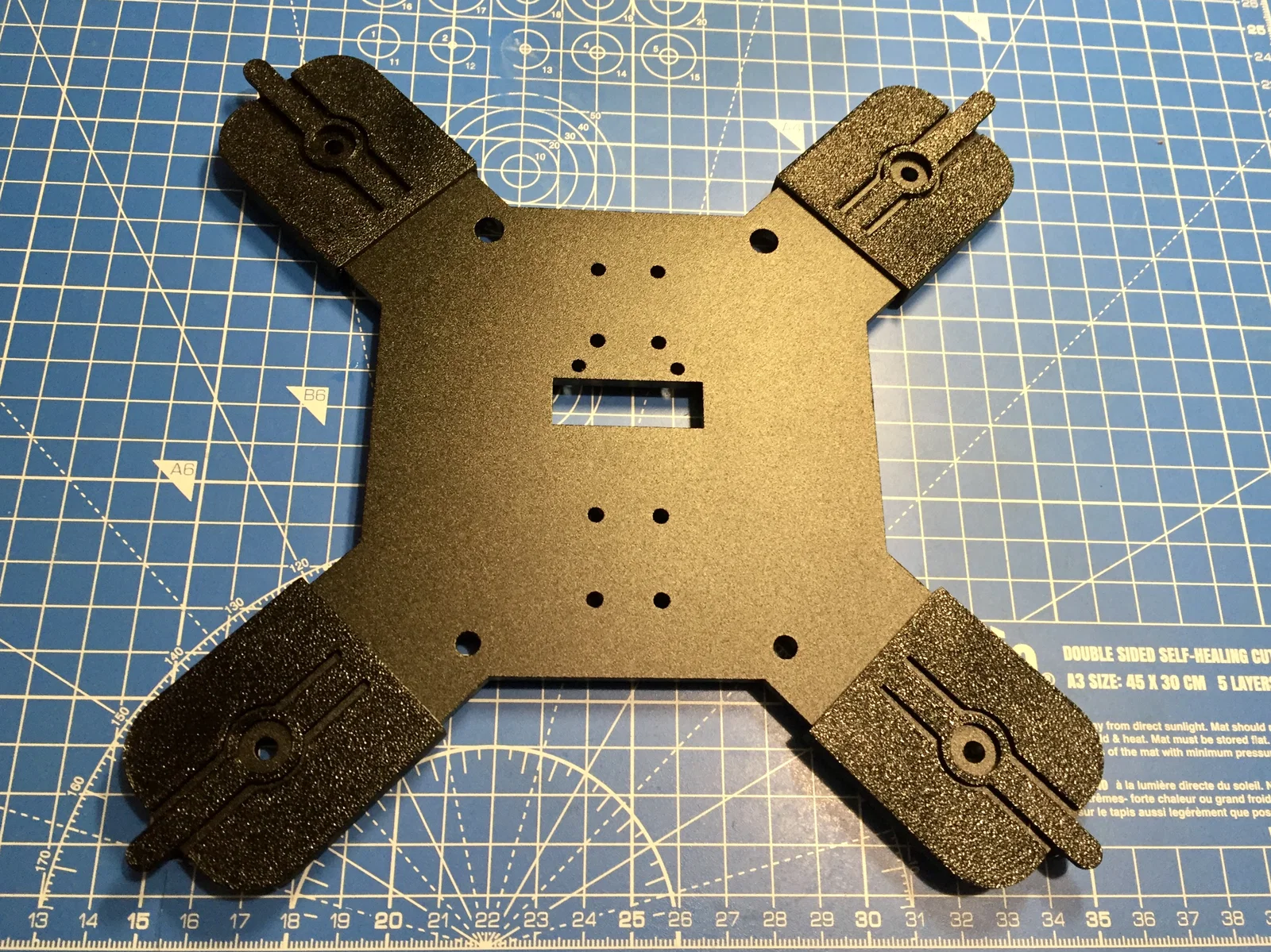

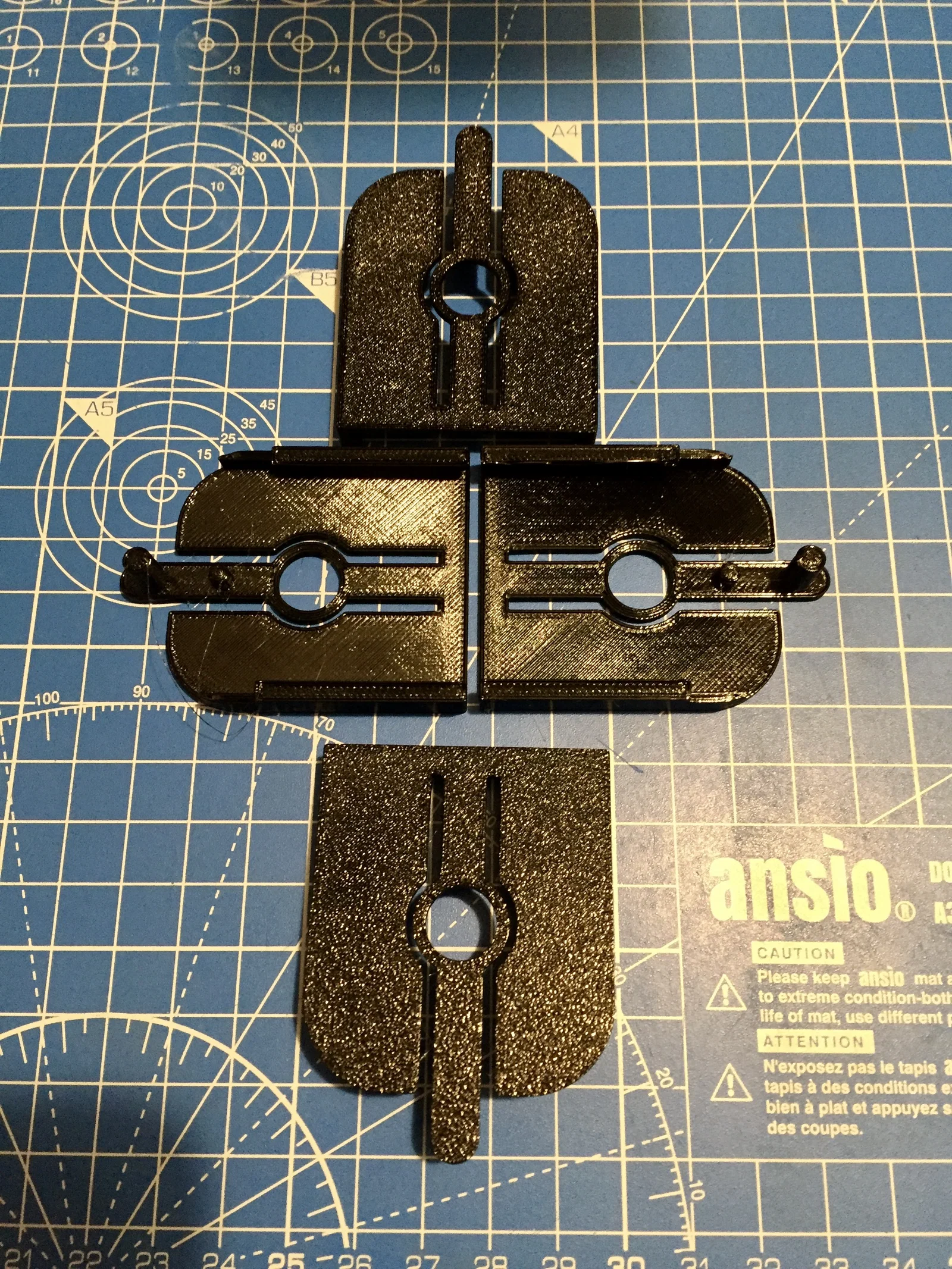

Trên chân bed có một lỗ “dư” nằm giữa lỗ của thumb wheel và phần đầu chân. Mình dùng lỗ này làm điểm định vị cho clip, và tình cờ là cái núm định vị cũng hoạt động như một cái chốt để giữ clip ở trạng thái dựng lên khi bạn nhấc nó lên. Sau đó có thể đẩy clip xuống vị trí khóa sau khi cân chỉnh (levelling) xong. Độ fit khá chặt, nên mình nghĩ cái này cũng có thể phụ thuộc vào thông số in.

Mình có kèm file Fusion 360, nên nếu bộ linear bearing upgrade này có khác kích thước bed giữa các nhà cung cấp thì bạn có thể chỉnh sửa lại cho phù hợp.

Bạn sẽ cần 4 x đai ốc M4 cho các wheel. Mình cũng thấy nên có long đền (washer) giữa wheel và mặt dưới của bed — vậy nên thêm 4 x long đền M4 nữa.

Nên in bằng PETG. Chúc vui vẻ.
